АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер типа HP ProDesk 400 G6 (далее - сервер ИВК), устройство синхронизации времени типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• -      активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

• -      средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК.

В сервере ИВК происходит вычисление электроэнергии и мощности с учётом коэффициентов трансформации ТТ и ТН, накопление и обработка измерительной информации, оформление отчётных документов.

Передача информации в энергоснабжающую организацию, с последующей передачей в ПАК АО "АТС", с подписью ЭЦП субъекта ОРЭ, в филиал АО "СО ЕЭС" и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 "Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО "АТС", АО "СО ЕЭС" и смежным субъектам" к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая обеспечивает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени УСВ-3, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ-3, и при расхождении ±1 с и более сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика, но не чаще 1 раза в сутки.

Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер нанесен на маркировочную табличку типографским способом на корпус сервера ИВК АИИС КУЭ.

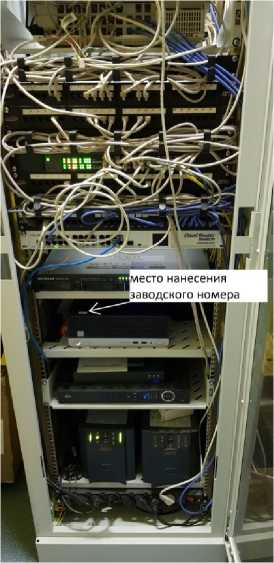

Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

продолжение таблицы 2

Таблица 3 - Основные метрологические характеристики АИИС КУЭ

Таблица 4 - Основные технические характеристики АИИС КУЭ

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

• -   в журнале событий счётчика:

• -      параметрирования;

• -      пропадания напряжения;

• -      коррекции времени в счетчике.

• -   в журнале событий сервера ИВК:

• -      параметрирования;

• -      коррекции времени.

• -   коррекции времени в сервере ИВК.

Защищённость применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование:

• -      электросчётчика;

• -     промежуточных клеммников вторичных цепей напряжения;

• -      испытательной коробки;

• -      сервера ИВК;

• -   защита информации на программном уровне:

• -      результатов измерений (при передаче, возможность использования

цифровой подписи);

• -      установка пароля на счетчик;

• -      установка пароля на сервер ИВК.

Возможность коррекции времени в:

• -   счетчиках электрической энергии (функция автоматизирована);

• -   сервере ИВК (функция автоматизирована).
