Номер по Госреестру СИ: 90374-23
90374-23 Источники питания постоянного тока программируемые
(VERDO PP)
Назначение средства измерений:
Источники питания постоянного тока программируемые VERDO PP (далее -источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 1
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 2
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 3
Общие сведения
Дата публикации - 02.11.2023
Срок свидетельства - 01.11.2028
Номер записи - 192311
ID в реестре СИ - 1411979
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VERDO PP1106, VERDO PP1101, VERDO PP,
Производитель
Изготовитель - Fujian Lilliput Optoelectronics Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2294 от 2023.11.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Источники питания постоянного тока программируемые (VERDO PP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Fujian Lilliput Optoelectronics Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85200-22 08.04.2027 |
Источники питания постоянного тока, АКИП-1160 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
87826-22 27.12.2027 |
Осциллографы цифровые, АКИП-4136 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
88485-23 14.03.2028 |
Анализаторы спектра, АКИП-4211 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89394-23 19.06.2028 |
Осциллографы цифровые, VERDO SB1600 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89598-23 28.07.2028 |
Осциллографы цифровые, VERDO SB1400 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90374-23 01.11.2028 |
Источники питания постоянного тока программируемые, VERDO PP Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
90665-23 07.12.2028 |
Осциллографы цифровые запоминающие планшетные, VERDO ST1200 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90667-23 07.12.2028 |
Осциллографы-мультиметры цифровые запоминающие, VERDO SН1400 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90668-23 07.12.2028 |
Осциллографы цифровые запоминающие, VERDO SB1800 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90819-23 21.12.2028 |
Источники питания постоянного тока программируемые, VERDO PP1500 Fujian Lilliput Optoelectronics Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Источники питания постоянного тока программируемые (VERDO PP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Источники питания постоянного тока программируемые (VERDO PP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) источников состоит из встроенного ПО.
Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики источников нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение | |
|
VERDO PP1100 |
VERDO PP1700 | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V3.7.0 |
V1.1 |
|
Цифровой идентификатор ПО |
- | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Работа с панелью» руководства по эксплуатации источников серии VERDO PP1100, в разделе 2 «Передняя панель» руководства по эксплуатации источников серии VERDO PP1700.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Источники питания постоянного тока программируемые VERDO PP. Стандарт предприятия».
ПравообладательFujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес юридического лица: No. 19, Heming Road, Longwen Zone, Zhangzhou City, FuJian, China
Изготовитель
Fujian Lilliput Optoelectronics Technology Co., Ltd., КитайАдрес: No. 19, Heming Road, Longwen Zone, Zhangzhou City, FuJian, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
По принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Установка выходных параметров осуществляется с помощью функциональных кнопок и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, предназначенных для эксплуатации в промышленных и лабораторных условиях.
Источники выпускаются в сериях VERDO PP1100 и VERDO PP1700. Источники серии VERDO PP1100 выпускаются в модификациях VERDO PP1101, VERDO PP1102, VERDO PP1103, VERDO PP1104, VERDO PP1105, VERDO PP1106, отличающихся метрологическими и техническими характеристиками. Источники серии VERDO PP1700 выпускаются в модификациях VERDO PP1701, VERDO PP1702, VERDO PP1703, VERDO PP1704, VERDO PP1705, VERDO PP1706, VERDO PP1707, VERDO PP1708, VERDO PP1709, VERDO PP1710, VERDO PP1711, VERDO PP1712, VERDO PP1713, VERDO PP1714, отличающихся метрологическими и техническими характеристиками.
Источники серии VERDO PP1100 оснащены цифровыми измерителями напряжения и силы тока, позволяющими измерять одновременно оба параметра. Конструкция источников серии VERDO PP1100 обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Источники серии VERDO PP1700 имеют стандартные режимы работы: CV (постоянное напряжение), CC (постоянный ток), CP (постоянная мощность); пользовательские режимы работы: задаваемые пользователем пошаговые изменения напряжения или тока.
На передней панели источников серии VERDO PP1100 расположены: выходные разъемы, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/выключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров, USB разъем для питания мобильных устройств напряжением 5 В.
На передней панели источников серии VERDO PP1700 расположены: кнопка включения питания, дисплей для отображения значений напряжения, силы тока, мощности, режимов работы, а также функциональные кнопки для программирования работы источника, вращающийся регулятор для установки выходных параметров.
На задней панели источников серии VERDO PP1100 расположены: USB интерфейс дистанционного управления, разъем для подключения к сети питания, кнопка включения питания, вентилятор охлаждения.
На задней панели источников серии VERDO PP1700 расположены: разъем сетевого питания, выходные терминалы, разъемы для подключения проводов схемы компенсации падения напряжения на удаленной нагрузке, интерфейсы дистанционного управления CAN и RS485, разъем для подключения к сети питания, контактная группа интерфейсов «сухой контакт» и компенсации сопротивления проводов нагрузки, вентиляторы охлаждения.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид источников серии VERDO PP1100 с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Общий вид источников серии VERDO PP1700 с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Нанесение знака поверки на источники не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.
типа
нанесения
утверждения
нанесения
номера
Рисунок 1 - Общий вид источников серии VERDO PP1100 с указанием места нанесения знака утверждения типа, места нанесения серийного номера

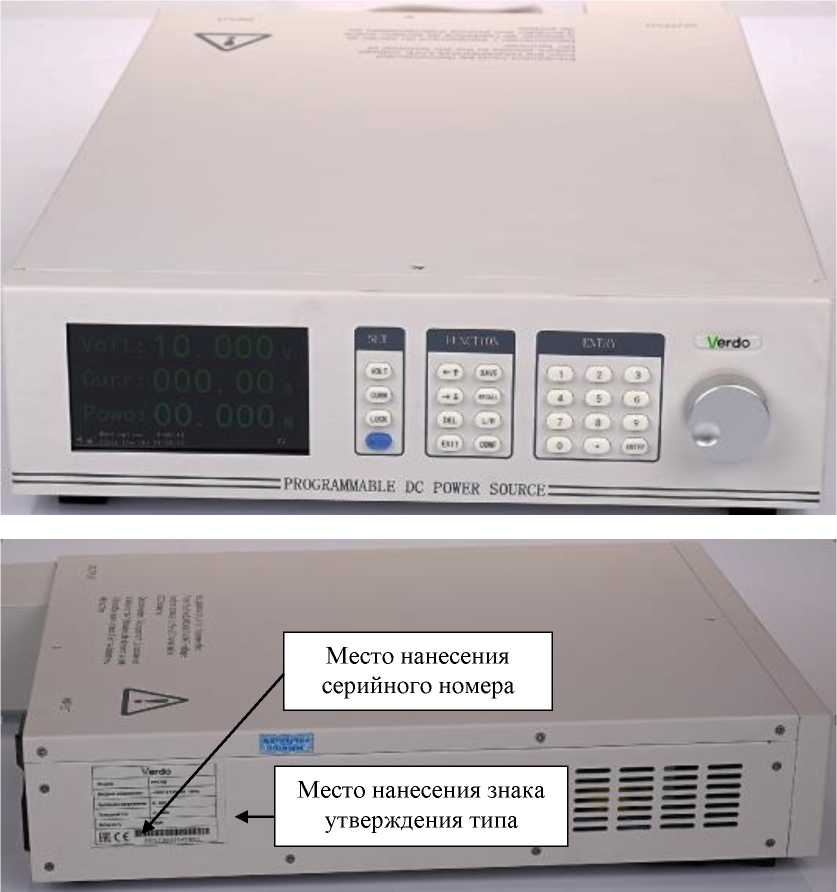

Рисунок 2 - Общий вид источников серии VERDO PP1700 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 2 - Метрологические характеристики источников серии VERDO PP1100
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В: - для модификаций VERDO PP1101, VERDO PP1102, VERDO PP1105 |
от 0 до 30 |
|
- для модификаций VERDO PP1103, VERDO PP1104, VERDO PP1106 |
от 0 до 60 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений напряжения постоянного тока, В: - для модификаций VERDO PP1101, VERDO PP1102, VERDO PP1104, VERDO PP1105 |
±(0,001-U п + 0,2) |
|
- для модификаций VERDO PP1103, VERDO PP1106 |
±(0,001-U + 0,1) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А:
|
от 0 до 5 |
|
VERDO PP1106 |
от 0 до 10 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений силы постоянного тока, А |
±(0,001-/ 2) + 0,04) |
|
Максимальное значение выходной электрической мощности, Вт: - для модификации VERDO PP1101 |
150 |
|
- для модификаций VERDO PP1102, VERDO PP1103 |
200 |
|
- для модификаций VERDO PP1104, VERDO PP1105, VERDO PP1106 |
300 |
|
Нестабильность выходного напряжения постоянного тока в режиме стабилизации напряжения, В: - при изменении напряжения сети питания на ±10 % от номинального |
±0,02 |
|
значения | |
|
- при изменении тока нагрузки от /макс 3) до 0,1 •/макс |
±0,03 |
|
Нестабильность выходного сигнала силы постоянного тока, А: - при изменении напряжения сети питания на ±10 % от номинального |
±0,02 |
|
значения | |
|
- при изменении тока нагрузки от имакс 4) до 0,1- имакс |
±0,03 |
|
Уровень пульсаций выходного напряжения постоянного тока (размах от пика до пика, в полосе частот до 20 МГц), В, не более |
0,05 |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/ измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, В |
±0,0001-U |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/ измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, А |
±0,00027 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
|
Примечания: |( U - воспроизводимое/измеренное значение напряжения постоянного тока, В;
| |
Таблица 3 - Метрологические характеристики источников серии VERDO PP1700
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В: - для модификаций VERDO PP1701, VERDO PP1706 |
от 0 до 60 |
|
- для модификаций VERDO PP1702, VERDO PP1708 |
от 0 до 100 |
|
- для модификаций VERDO PP1703, VERDO PP1710 |
от 0 до 200 |
|
- для модификаций VERDO PP1704, VERDO PP1711 |
от 0 до 300 |
|
- для модификации VERDO PP1705 |
от 0 до 45 |
|
- для модификации VERDO PP1707 |
от 0 до 80 |
|
- для модификации VERDO PP1709 |
от 0 до 150 |
|
- для модификации VERDO PP1712 |
от 0 до 400 |
|
- для модификации VERDO PP1713 |
от 0 до 500 |
|
- для модификации VERDO PP1714 |
от 0 до 600 |
|
Пределы допускаемой абсолютной основной погрешности |
±(0,001-U п + |
|
воспроизведений/измерений напряжения постоянного тока, В |
0,2) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А: - для модификаций VERDO PP1701, VERDO PP1709 |
от 0 до 30 |
|
- для модификаций VERDO PP1702, VERDO PP1711 |
от 0 до 15 |
|
- для модификаций VERDO PP1703, VERDO PP1714 |
от 0 до 8 |
|
- для модификации VERDO PP1704 |
от 0 до 5 |
|
- для модификации VERDO PP1705 |
от 0 до 100 |
|
- для модификации VERDO PP1706 |
от 0 до 80 |
|
- для модификации VERDO PP1707 |
от 0 до 60 |
|
- для модификации VERDO PP1708 |
от 0 до 45 |
|
- для модификации VERDO PP1710 |
от 0 до 23 |
|
- для модификации VERDO PP1712 |
от 0 до 12 |
|
- для модификации VERDO PP1713 |
от 0 до 9 |
|
Пределы допускаемой абсолютной основной погрешности |
±(0,0015-1 2) + |
|
воспроизведений/измерений силы постоянного тока, А |
0,1) |
|
Максимальное значение выходной электрической мощности, Вт: - для модификаций VERDO PP1701, VERDO PP1702, VERDO PP1703, VERDO PP1704 |
1000 |
|
- для модификаций VERDO PP1705, VERDO PP1706, VERDO PP1707, VERDO PP1708, VERDO PP1709, VERDO PP1710, VERDO PP1711, VERDO PP1712, VERDO PP1713, VERDO PP1714 |
2000 |
|
Нестабильность выходного напряжения постоянного тока в режиме стабилизации напряжения, В: - при изменении напряжения сети питания на ±10 % от номинального значения |
±0,0005 •U |
|
- при изменении тока нагрузки от 1макс 4) до 0,1 'Тмакс |
±0,0005-U |
|
Наименование характеристики |
Значение |
|
Нестабильность выходного сигнала силы постоянного тока, А: - при изменении напряжения сети питания на ±10 % от номинального значения |
±0,0005U |
|
- при изменении тока нагрузки от имакс 5) до 0,1- имакс |
±0,001 •и |
|
Уровень пульсаций выходного напряжения постоянного тока (размах от пика до пика, в полосе частот до 20 МГц), В, не более - для модификаций VERDO PP1701, VERDO PP1706 |
0,06 |
|
- для модификаций VERDO PP1702, VERDO PP1708 |
0,1 |
|
- для модификаций VERDO PP1703, VERDO PP1710 |
0,2 |
|
- для модификаций VERDO PP1704, VERDO PP1711 |
0,3 |
|
- для модификации VERDO PP1705 |
0,045 |
|
- для модификации VERDO PP1707 |
0,08 |
|
- для модификации VERDO PP1709 |
0,15 |
|
- для модификации VERDO PP1712 |
0,4 |
|
- для модификации VERDO PP1713 |
0,5 |
|
- для модификации VERDO PP1714 |
0,6 |
|
Примечания: 1) U - воспроизводимое/измеренное значение напряжения постоянного тока, В; | |
| |
|
41макс - максимальное значение силы постоянного тока на нагрузке, А; 5) имакс - максимальное значение напряжения постоянного тока на нагрузке, В. | |
|
Таблица 4 - Основные технические характеристики источников серии VERDO PP1100 | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
220±33 от 45 до 65 |
|
Потребляемая мощность, Вт, не более |
600 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
142х226х82 |
|
Масса, кг, не более |
1,5 |
|
Рабочие условия измерений:
|
от 0 до +40 80 |
|
Средняя наработка на отказ, ч |
32000 |
|
Средний срок службы, лет |
10 |
|
Таблица 5 - Основные технические характеристики источников серии V |
ERDO PP1700 |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Габаритные размеры (высотахглубинахширина), мм, не более |
88x450x325 |
|
Масса, кг, не более: - для модификаций VERDO PP1701, VERDO PP1702, VERDO PP1703, VERDO PP1704 |
9 |
|
- для модификаций VERDO PP1705, VERDO PP1706, VERDO PP1707, VERDO PP1708, VERDO PP1709, VERDO PP1710, VERDO PP1711, VERDO PP1712, VERDO PP1713, VERDO PP1714 |
11 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -5 до +45 |
|
- относительная влажность (без конденсации) при температуре +25 °C, %, не более |
80 |
|
Средняя наработка на отказ, ч |
32000 |
|
Средний срок службы, лет |
10 |
