Номер по Госреестру СИ: 90278-23
90278-23 Скобы с отсчетным устройством
(INSIZE)
Назначение средства измерений:
Скобы с отсчетным устройством INSIZE (далее - скобы) предназначены для измерения линейных наружных размеров относительным методом.
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 1
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 2
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 3
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 4
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 5
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 6
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 7
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 8
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 9
Внешний вид.
Скобы с отсчетным устройством
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Лист № 12 Всего листов 13
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Устройство и принцип работы» паспорта скоб.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Техническая документация INSIZE CO., LTD, Китай.
ПравообладательINSIZE CO., LTD, Китай
Юридический адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., Чехов, Симферопольское ш., д. 2, лит. А, помещ. 1 Тел.: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
INSIZE CO., LTD, КитайЮридический адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Изготовители INSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы изготавливаются в следующих модификациях:
-
- 3334 рычажные со встроенным в корпус отсчетным устройством с диапазоном измерений ±0,04 мм;
-
- 3335 рычажные со встроенным в корпус отсчетным устройством с диапазоном измерений ±0,07 мм;
-
- 2184 индикаторные, предназначенные для работы с индикаторами часового типа и цифровыми индикаторами с дискретностью 0,01 мм;
-
- 2186 индикаторные, предназначенные для работы с индикаторами часового типа и цифровыми индикаторами с дискретностью 0,01 мм или 0,001 мм.
Скобы рычажные модификаций 3334 и 3335 состоят из скобы со встроенным отсчетным устройством, подвижных указателей пределов допуска, регулируемой пятки с твердосплавной поверхностью со стопорным винтом и регулировочной гайкой, подвижной пятки с твердосплавной поверхностью, кнопки арретира, а также регулируемого упора и теплоизоляционной накладки.
Скобы рычажные модификации 3335 имеют надпись «INSIZE PLUS» на передней части теплоизолирующей накладки.
Скобы индикаторные модификаций 2184, 2186 состоят из корпуса, регулируемой пятки с твердосплавной поверхностью со стопорным винтом и регулировочной гайкой, подвижной пятки с твердосплавной поверхностью, арретира (модификация 2184), регулируемого упора (кроме модификации 2184 исполнения 25W), теплоизоляционной накладки и отсчетного устройства. В качестве отсчетного устройства используется индикатор часового типа или цифровой индикатор.
Скобы выпускаются в различных модификациях, которые отличаются диапазоном измерений скоб, ценой деления, диапазоном измерений отсчетных устройств, пределами допускаемой абсолютной погрешности и другими техническими характеристиками.
Скобы и индикаторы в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
А, W - часть маркировки изготовителя;
F - означает отсутствие проушины на задней части индикатора.
Серийный номер скоб в виде цифрового обозначения наносится на стопорный винт, либо на оборотную сторону теплоизоляционной накладки, либо на втулку крепления индикатора, либо на оборотную сторону скобы методом гравировки, либо оттиска клейма, либо методом покраски. Серийный номер цифровых индикаторов в виде цифрового или буквенноцифрового обозначения наносится на оборотную сторону корпуса методом покраски. Серийный номер индикаторов часового типа в виде цифрового или буквенно-цифрового обозначения наносится на торец корпуса методом гравировки, либо оттиска клейма, либо методом покраски.
Ограничение от механических регулировок скоб производится посредством пломбирования винта регулировочной гайки и винта подвижной пятки.
Общий вид скоб указан на рисунках 1 - 6. Общий вид индикаторов на рисунках 7-9.
места нанесения серийного номера

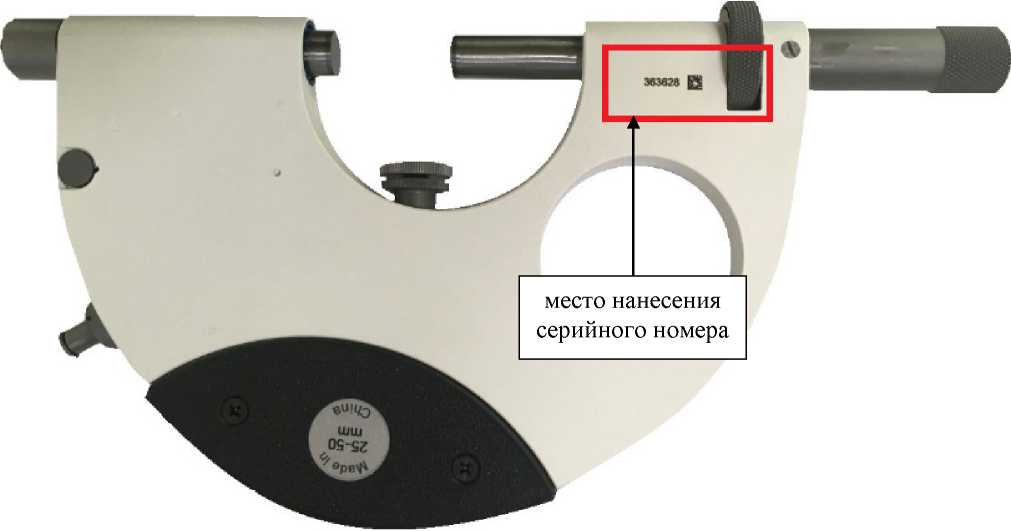

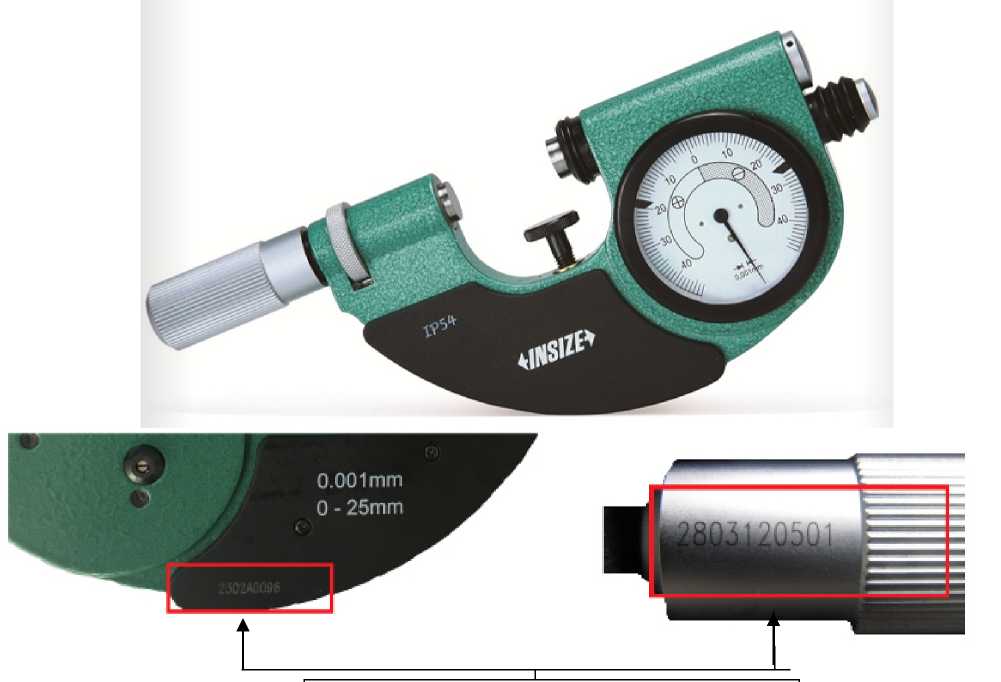

Рисунок 1 - Общий вид скобы модификации 3334 исполнения 25, 50, 75, 100

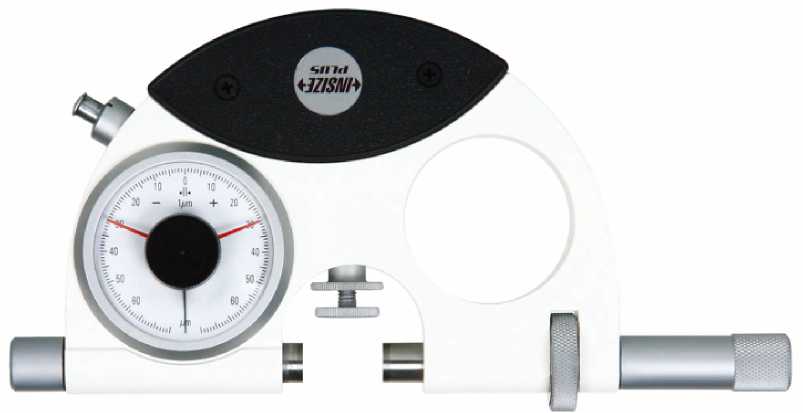

Рисунок 2 - Общий вид скобы модификации 3335 исполнения 25, 50, 75, 100

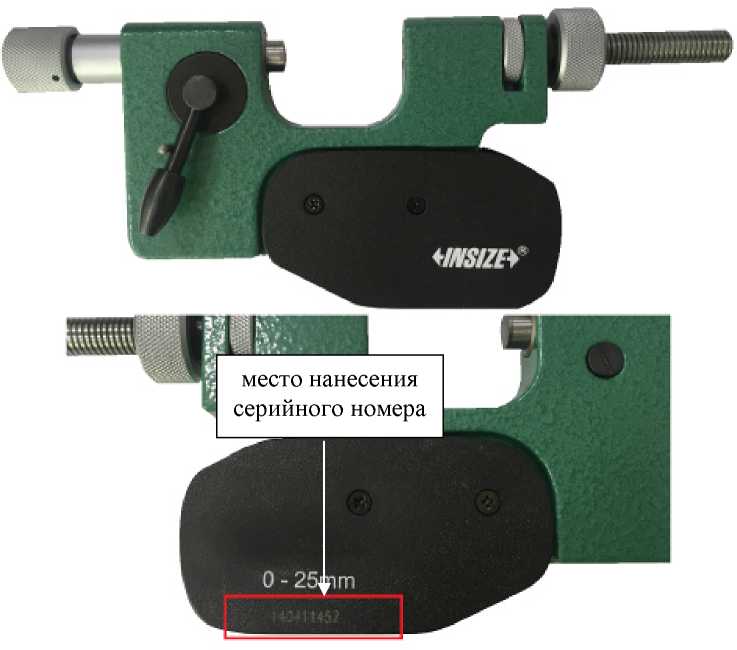

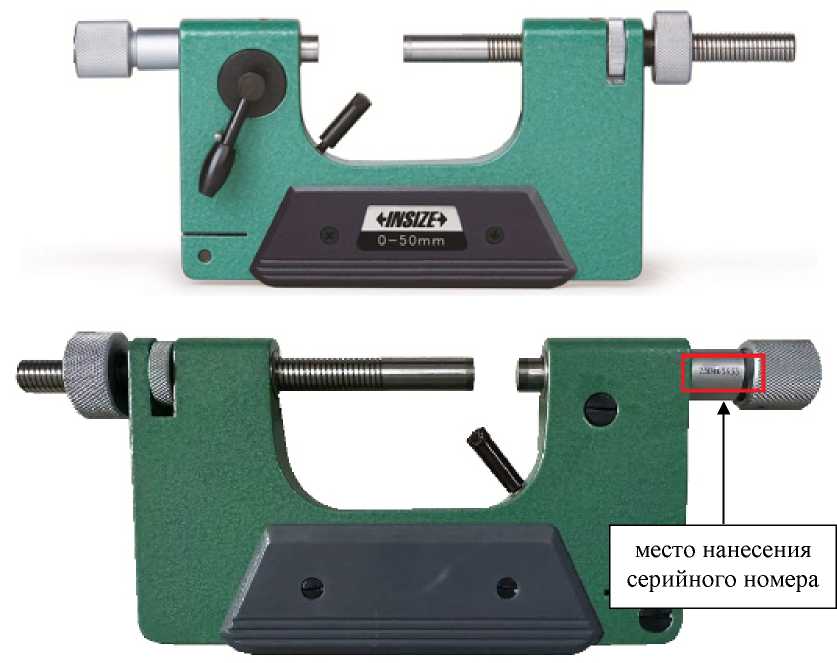

Рисунок 3 - Общий вид скобы модификации 2184 исполнения 25W без установленного (сменного) индикатора

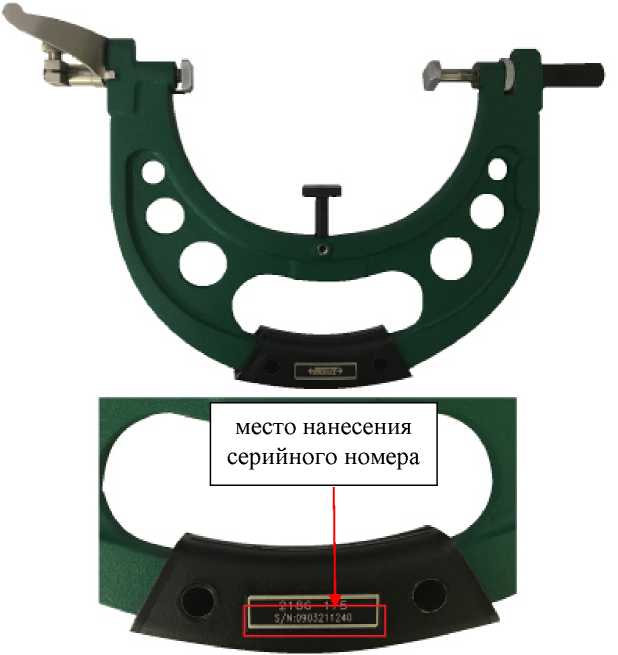

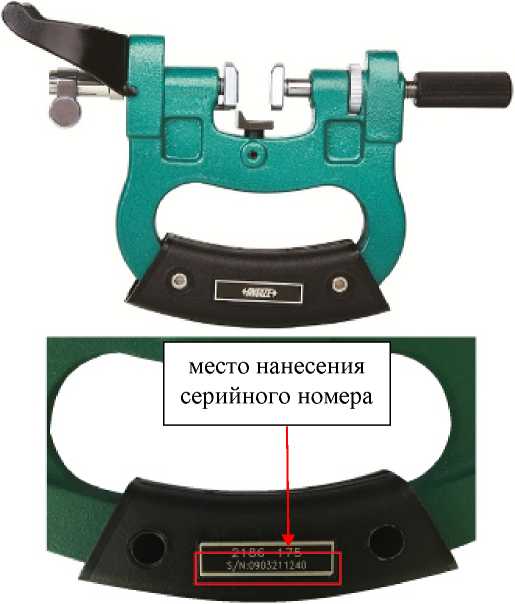

Рисунок 5 - Общий вид скобы модификации 2186 исполнения 25
без установленного (сменного) индикатора

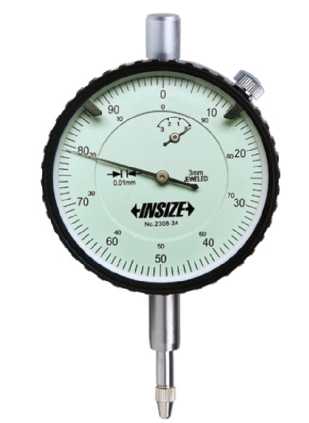

Рисунок 7 - Общий вид индикатора часового типа модификации 2308-3FA

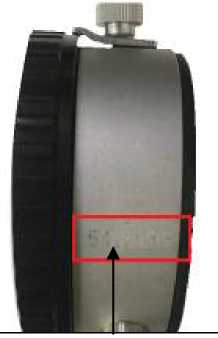

место нанесения серийного номера
■
место нанесения серийного номера

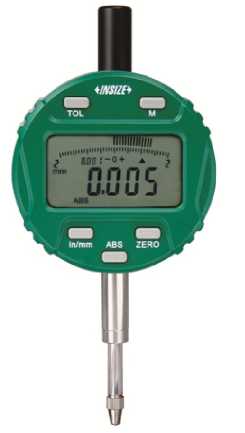

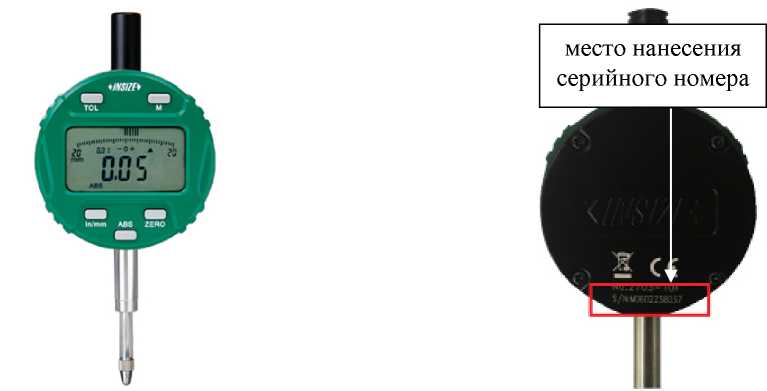

Рисунок 8 - Общий вид цифрового индикатора модификации 2103-10F
Рисунок 9 - Общий вид цифрового индикатора 2104-10F
Таблица 8 -
Наименование |
Обозначение |
Количество |
Скоба с отсчетным устройством |
INSIZE |
1 шт. |
Индикатор* Футляр индикатора* |
1 шт. 1 шт. | |
Регулируемый упор от 8 до 22 мм, кроме модификации 2184 исполнения 25W |
1 шт. | |
Ключ-отвертка |
- |
1 шт. |
Футляр |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Примечание: * - для скоб модификаций 2184, 2186. |
Таблица 1 - Метрологические характеристики скобы индикаторной модификации 2184
Модификация |
Исполнение |
Диапазон измерений скоб, мм |
Отсчетное устройство (сменное) |
Пределы допускаемой абсолютной погрешности, мм |
Размах показаний, мкм |
Параллельность измерительных поверхностей, мкм |
Плоскостность измерительных поверхностей, мкм | ||
модификация |
диапазон измерений, мм |
Цена деления (дискретность) отсчетного устройства, мм | |||||||
2184 |
25W |
от 0 до 25 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,010 |
3 |
3 |
1 |
2104-10F |
от 0 до 3 |
0,01 |
±0,010 |
3 |
3 |
1 | |||
50W |
от 0 до 50 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,010 |
3 |
3 |
1 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,010 |
3 |
3 |
1 | |||
100W |
от 50 до 100 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,010 |
3 |
3 |
1 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,010 |
3 |
3 |
1 | |||
150W |
от 100 до 150 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,012 |
3 |
6 |
1 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,012 |
3 |
10 |
1 | |||
200W |
от 150 до 200 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,012 |
3 |
6 |
1 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,012 |
3 |
10 |
1 |
Таблица 2 - М^
скобы индикаторной
2186
Модификация |
Исполнение |
Диапазон измерений скоб, мм |
Отсчетное устройство (сменное) |
Пределы допускаемой абсолютной погрешности, мм |
Размах показаний, мкм |
Параллельность измерительных поверхностей, мкм |
Плоскостность измерительных поверхностей, мкм | ||
модификация |
диапазон измерений, мм |
Цена деления (дискретность) отсчетного устройства, | |||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
2186 |
25 |
от 0 до 25 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,010 |
2 |
4 |
1,5 |
2104-10F |
от 0 до 3 |
0,01 |
±0,010 |
2 |
4 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,005 |
1 |
4 |
1,5 | |||
50 |
от 25 до 50 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,010 |
2 |
4 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,010 |
2 |
4 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,005 |
1 |
4 |
1,5 | |||
75 |
от 50 до 75 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,010 |
2 |
5 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,010 |
2 |
5 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,005 |
1 |
5 |
1,5 | |||
100 |
от 75 до 100 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,010 |
2 |
6 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,010 |
2 |
6 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,005 |
1 |
6 |
1,5 | |||
125 |
от 100 до 125 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,010 |
2 |
6 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,010 |
2 |
10 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,005 |
1 |
6 |
1,5 | |||
150 |
от 125 до 150 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,012 |
2 |
8 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,012 |
2 |
10 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,006 |
1 |
8 |
1,5 | |||
175 |
от 150 до 175 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,012 |
2 |
8 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,012 |
2 |
10 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,006 |
1 |
8 |
1,5 | |||
200 |
от 175 до 200 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,012 |
2 |
10 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,012 |
2 |
10 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,006 |
1 |
10 |
1,5 | |||
225 |
от 200 до 225 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,015 |
2 |
10 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,015 |
2 |
10 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,007 |
1 |
10 |
1,5 | |||
250 |
от 225 до 250 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,015 |
2 |
10 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,015 |
2 |
10 |
1,5 |
таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
2186 |
250 |
от 225 до 250 |
2103-10F |
от 0 до 3 |
0,001 |
±0,007 |
1 |
10 |
1,5 |
275 |
от 250 до 275 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,015 |
2 |
12 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,015 |
2 |
12 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,007 |
1 |
12 |
1,5 | |||
300 |
от 275 до 300 |
2308-3FA |
от 0 до 3 |
0,01 |
±0,015 |
2 |
12 |
1,5 | |
2104-10F |
от 0 до 3 |
0,01 |
±0,015 |
2 |
12 |
1,5 | |||
2103-10F |
от 0 до 3 |
0,001 |
±0,007 |
1 |
12 |
1,5 |
Таблица 3 - Метрологические характеристики скобы рычажной модификации 3334
Модификация |
Исполнение |
Диапазон измерений скоб, мм |
Отсчетное устройство (встроенное) |
Пределы допускаемой абсолютной погрешности, мм |
Размах показаний, не более |
Параллельность измерительных поверхностей, мкм |
Плоскостность измерительных поверхностей, мкм | |
диапазон измерений, мм |
Цена деления (дискретность) отсчетного устройства, мм | |||||||
3334 |
25 |
от 0 до 25 |
±0,04 |
0,001 |
±0,001 |
1/3 цены деления |
1 |
0,6 |
50 |
от 25 до 50 |
±0,04 |
0,001 |
±0,001 |
1 |
0,6 | ||
75 |
от 50 до 75 |
±0,04 |
0,001 |
±0,001 |
1,5 |
0,6 | ||
100 |
от 75 до 100 |
±0,04 |
0,001 |
±0,001 |
1,5 |
0,6 |
Таблица 4 -
скобы
3335
Модификация |
Исполнение |
Диапазон измерений скоб, мм |
Отсчетное устройство (встроенное) |
Пределы допускаемой абсолютной погрешности, мм |
Размах показаний, не более |
Параллельность измерительных поверхностей, мкм |
Плоскостность измерительных поверхностей, мкм | |
диапазон измерений, мм |
Цена деления (дискретность) отсчетного устройства, мм | |||||||
3335 |
25 |
от 0 до 25 |
±0,07 |
0,001 |
±0,001 |
1/3 цены деления |
1 |
0,6 |
50 |
от 25 до 50 |
±0,07 |
0,001 |
±0,001 |
1 |
0,6 | ||
75 |
от 50 до 75 |
±0,07 |
0,001 |
±0,001 |
1,5 |
0,6 | ||
100 |
от 75 до 100 |
±0,07 |
0,001 |
±0,001 |
1,5 |
0,6 |
Таблица 5 - Технические характеристики скоб
Модификация |
Исполнение |
Размеры (Ш х Д х В), мм, не более |
Масса, г, не более |
1 |
2 |
3 |
4 |
2184 |
25W |
260 x 275 x 60* |
1015* |
50W |
148 x 255 x 43* |
1153* | |
100W |
280 x 440 x 60* |
1851* | |
150W |
290 x 440 x 60* |
2346* | |
200W |
330 x 540 x 70* |
3045* | |
2186 |
25 |
290 x 330 x 90* |
1648* |
50 |
290 x 330 x 95* |
1719* | |
75 |
290 x 330 x 95* |
1806* | |
100 |
395 x 410 x 115* |
2986* | |
125 |
295 x 405 x 110* |
3104* | |
150 |
365 x 395 x 110* |
3102* | |
175 |
300 x 400 x 110* |
3281* | |
200 |
370 x 400 x 115* |
3173* | |
225 |
300 x 485 x 130* |
3870* | |
250 |
310 x 490 x 130* |
3908* | |
275 |
310 x 490 x 130* |
3977* | |
300 |
430 x 630 x 180* |
3440* | |
3334 |
25 |
148 x 255 x 43 |
905 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
3334 |
50 |
148 x 255 x 43 |
1198 |
75 |
177 x 307 x 44 |
1513 | |
100 |
201 x 338 x 44 |
1803 | |
3335 |
25 |
180 x 310 x 45 |
1460 |
50 |
180 x 310 x 45 |
1760 | |
75 |
180 x 310 x 45 |
1923 | |
100 |
200 x 335 x 45 |
2235 |
* масса и габариты для модификаций со сменным отсчетным устройством указаны без учета отсчетных устройств
Таблица 6 - Технические характеристики сменных отсчетных устройств
Модификация |
Размеры (Ш х Д х В), мм, не более |
Масса, г, не более |
2308-3FA |
97 x 155 x 42 |
347,5 |
2104-10F |
97 x 155 x 67 |
346 |
2103-10F |
97 x 155 x 67 |
354,5 |
Таблица 7 -Измерительное усилие и его колебание, условия эксплуатации
Наименование характеристики |
Значение |
Измерительное усилие скоб модификации 2184, Н |
от 6 до 9 |
Измерительное усилие скоб модификации 2186, Н |
от 6 до 8 |
Измерительное усилие скоб модификаций 3334, 3335, Н |
от 5 до 10 |
Колебание измерительного усилия, Н, не более |
2 |
Условия эксплуатации:
|
от + 15 до +25; от +17 до + 23; от + 15 до +25 80 % |
