Номер по Госреестру СИ: 90264-23
90264-23 Теплосчетчики
(ТС-82)
Назначение средства измерений:
Теплосчетчики ТС-82 предназначены для измерений и регистрации параметров: тепловой энергии, тепловой мощности, объема, массы, объемного расхода, температуры, разности температур, избыточного давления теплоносителя в открытых и закрытых водяных системах теплопотребления, водоснабжения и водоотведения, а также измерений температуры окружающего воздуха и интервалов времени.

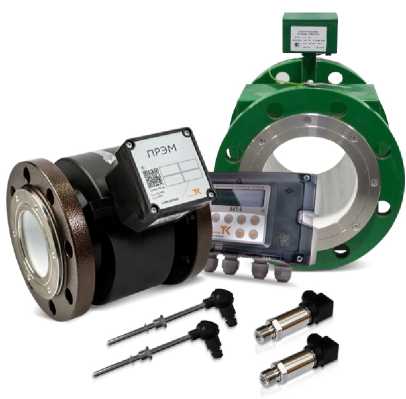

Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) теплосчетчика представлено ПО средств измерений утвержденного типа, входящих в состав теплосчетчика. ПО предназначено для сбора и обработки, поступающих данных от средств измерений параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, архивирования данных.
Идентификационные данные входящих в состав теплосчетчика средств измерений утвержденных типов, приведены в описаниях типа на них.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014
Для тепловычислителей данные ПО приведены в таблице 6.
Таблица 6 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||||||
ВКТ-9 |
СПТ963 |
СПТ962 |
СПТ961 |
СПТ944 |
СПТ941 |
СПТ940 | |
Идентификационное наименование ПО |
ВКТ-9- 01(02) |
- |
- |
- |
- |
- |
- |
Номер версии (идентификационный номер ПО) |
V01.XX |
01.0.x.xx |
01.0.x.xx |
сч о |
1.0.x.x.xx |
1.0.x.x.xx |
1.0.x.x.xx |
Цифровой идентификатор ПО |
1039 |
FFB3 |
F409 |
2B12 |
2602 |
сч |
E805 |
Алгоритм вычисления контрольной суммы цифрового идентификатора ПО |
CRC-16 |
- |
- |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорт теплосчетчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 4.2 «Методы измерений» руководства по эксплуатации ТНРВ.400880.113 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ИВТрейд» (ООО «ИВТрейд»)ИНН 7842153762
Юридический адрес: 197348, г. Санкт-Петербург, Коломяжский пр-т, дом 10, лит. АФ Телефон: 8 800 250-03-03, +7 (812) 600-03-03
Web-сайт: http://www.teplocom-sale.ru/
E-mail: info@teplocom-sale.ru
Изготовители Общество с ограниченной ответственностью «ИВТрейд» (ООО «ИВТрейд»)
ИНН 7842153762
Адрес: 197348, г. Санкт-Петербург, Коломяжский пр-кт, д. 10, лит. АФ Телефон: 8 800 250-03-03, +7 (812) 600-03-03
Web-сайт: http://www.teplocom-sale.ru/
E-mail: info@teplocom-sale.ru
Общество с ограниченной ответственностью «КРЫМ ЭНЕРГОСЕРВИС» (ООО «КРЫМ ЭНЕРГОСЕРВИС»)
ИНН 9102253920
Адрес: 295015, Республика Крым, г. Симферополь, ул. Объездная, д. 10 Телефон: +7 (910) 647-06-47, +7 (3562)57 64 61, 8 978 502 27 27.
E-mail: kessim22@yandex.ru
Принцип действия теплосчетчиков ТС-82 (далее по тексту - теплосчетчики) основан на преобразовании тепловычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах с последующим вычислением, на основании известных зависимостей, количества тепловой энергии, теплоносителя и других измеряемых сред, а также отображении и архивировании измерительной информации.
Конструктивно теплосчетчик состоит из совокупности измерительных, связующих, вычислительных компонентов, образующих измерительные каналы (далее по тексту - ИК), функционирующих как единое целое. В состав теплосчетчика входят ИК: объемного расхода; объема; температуры теплоносителя; избыточного давления теплоносителя; температуры окружающего воздуха, массы теплоносителя, разности температуры теплоносителя; тепловой энергии; тепловой мощности.
ИК состоят из первичной части, включающей в себя первичные измерительные преобразователи, указаны в таблицах 2 - 4, для измерений объема холодной и горячей воды дополнительно могут применяться счетчики объема горячей и холодной воды, формирующие выходной сигнал посредством магнитоуправляемого контакта (геркона), типы которых приведены в таблице 5, и вторичной части измерительного канала, указанной в таблице 1.
Теплосчетчики выпускаются в семи модификациях, отличающихся между собой типом применяемых тепловычислителей, в соответствии с таблицей 1.
Таблица 1 - Типы тепловычислителей, применяемых в составе теплосчетчиков
Наименование типа тепловычислителя |
Модификация теплосчетчика |
Регистрационный номер тепловычислителя в Федеральном информационном фонде |
Вычислители количества теплоты ВКТ-9 |
ТС-82-1 |
76832-19 |
Тепловычислители СПТ940 |
ТС-82-2 |
72098-18 |
Тепловычислители СПТ941 |
ТС-82-3 |
29824-14 |
Тепловычислители СПТ944 |
ТС-82-4 |
64199-16 |
Тепловычислители СПТ961 |
ТС-82-5 |
35477-12 |
Тепловычислители СПТ962 |
ТС-82-6 |
64150-16 |
Тепловычислители СПТ963 |
ТС-82-7 |
70097-17 |
Таблица 2 - Типы преобразователей объемного расхода, применяемых в составе
теплосчетчиков
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде |
Преобразователи расхода электромагнитные ПРЭМ |
76327-19 |
Расходомеры-счетчики электромагнитные Малахит РС-8 |
79373-20 |
Таблица 3 -Типы преобразователей и датчиков давления, применяемых в составе теплосчетчиков
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде |
Преобразователи давления измерительные СДВ |
28313-04, 28313-09, 28313-11 |
Преобразователи давления измерительные НТ |
26817-04, 26817-08, 26817-13, 26817-17, 26817-18 |
Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ |
55928-13 |
Датчики давления ИД |
26818-04, 26818-09, 26818-15, 26818-20 |
Преобразователи давления ПДТВХ-1 |
43646-10 |
Таблица 4 -Типы средств измерений температуры и разницы температур, применяемых в составе теплосчетчиков
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде |
1 |
2 |
Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 |
46156-10 |
Комплекты термометров сопротивления КТСП-Н |
38878-08 |
Комплекты термопреобразователей сопротивления КТСП-Н |
38878-12, 38878-17 |
Комплекты термометров сопротивления платиновых КТС-Б |
43096-09 |
Комплекты термопреобразователей сопротивления платиновых КТС-Б |
43096-15, 43096-20 |
Термометры сопротивления ТЭМ-1001) |
40592-09 |
Комплекты термометров сопротивления ТЭМ-110 |
40593-09 |
Продолжение таблицы 4
1 |
2 |
Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р1) |
46155-10 |
Термометры сопротивления платиновые ТСП-Н1) |
38959-08 |
Термопреобразователи сопротивления платиновые ТСП-Н1) |
38959-12, 38959-17 |
Термопреобразователи сопротивления платиновые ТС-Б1) |
28477-04 |
Термопреобразователи сопротивления ТС-Б1) |
61801-15, 72995-18, 72995-20 |
Термопреобразователи сопротивления платиновые ТСП и ТСП-К |
65539-16 |
Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 |
39145-08 |
1) Термометры не предназначены для монтажа в подающий и обратный трубопроводы |
аблица 5 - Типы счетчиков объема воды, применяемых в составе теплосчетчиков^
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде |
Счетчики холодной и горячей воды Декаст |
77560-20 |
Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (мод.: ВСХНд, ВСГНд, ВСТН) |
61402-15 |
Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (мод: ВСХд, ВСГд, ВСТ) |
51794-12 |
Счетчики холодной и горячей воды ВМХ и ВМГ |
18312-03 |
Счетчики холодной и горячей воды крыльчатые одноструйные ET |
48241-11 |
Счетчики холодной и горячей воды крыльчатые многоструйные М |
48242-11 |
Счетчики холодной и горячей воды турбинные W |
48422-11 |
Счетчики турбинные холодной и горячей воды СТВХ и СТВУ |
32540-11 |
Счетчики холодной и горячей воды ВСКМ 90 |
32539-11 |
Счетчики холодной и горячей воды типа М-Т150 QN |
23553-02 |
Счетчики холодной и горячей воды MT50 QN, MST50 QN, M-T90 QN, MT50 QN-T (мод.: МТ50 QN) |
23554-02 |
1) Для измерения объема теплоносителя применяются счетчики воды класса С в диапазоне расходов от Qt - (переходный расход) до Qmax - (максимальный расход) |
Конкретный тип и перечень первичных преобразователей и вторичной части приводится в паспорте на теплосчетчик.
Теплосчетчики обеспечивают архивирование информации в энергонезависимой памяти. Емкость архива не менее: часового - 60 суток; суточного - 6 месяцев, месячного - 3 года.
Общий вид теплосчетчиков представлен на рисунке 1. Заводской номер в цифровом формате наносится на самоклеящуюся этикетку типографским способом в соответствии с рисунком 2, которая крепится на лицевой панели тепловычислителя. Нанесение знака поверки на средство измерений не предусмотрено. Места пломбирования для защиты от несанкционированного доступа приведены в описаниях типа и эксплуатационной документации тепловычислителя и первичных преобразователей, входящих в состав теплосчетчика.
Рисунок 1 - Общий вид теплосчетчиков
ТЕПЛОСОМ т<
Теплосчетчик ТС-82-Зав. №_________
Г од выпуска 2023
ООО «НВТрейд» г. Санкт-Петербург
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
Теплосчетчик ТС-82-___
Зав №____________
-Рбдвыпуска 2023
ООО «КРЫМ ЭНЕРГОСЕРВИС» г. Симферополь
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Таблица 9 -
Наименование |
Обозначение |
Количество |
Теплосчетчик1) |
ТС-82 |
1 шт. |
Паспорт |
ТНРВ.400880.113 ПС2) КРНР.10523.113 ПС3) |
1 экз. |
Руководство по эксплуатации4) |
ТНРВ.400880.113 РЭ |
- |
Комплект эксплуатационных документов на составные части |
- |
Согласно комплекту поставки составных частей |
|
Таблица 7 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон измерений тепловой энергии^, ГДж |
от 0 до 9-108 |
Диапазон измерений тепловой мощности^, ГДж/ч |
от 0 до 107 |
Диапазон измерений объема1), м3 |
от 0 до 9-108 |
Диапазон измерений массы1), т |
от 0 до 9А08 |
Диапазон измерений объемного расхода1-*, м3/ч |
от 0,01 до 106 |
Диапазон измерений температуры1):
|
от 1 до +180 от -50 до +130 |
Диапазон измерений разности температур1*, °С |
от 2 до 175 |
Диапазон измерений избыточного давления1*, МПа |
от 0,09 до 2,5 |
Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в закрытых системах теплоснабжения2*: - для класса 23) |
±(3+4 • AWAt+0,02 • Gb/G) |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема*:
|
±(2+0,02^Gb/ Gh), но не более ±5 ±(2+0,02^Gp/G), но не более ±5 |
Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема:
|
6G Л + |
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя и окружающего воздуха, °С |
±(0,4+0,005-|t|) |
Пределы допускаемой относительной погрешности измерений разности температур, % |
±(0,5+3 •AUAt) |
Пределы допускаемой, приведенной к диапазону измерений, погрешности при измерении избыточного давления, % |
±2,0 |
Пределы допускаемой относительной погрешности измерений интервалов времени, % |
±0,05 |
Примечания
трубопроводе и наименьшее значение разности температур, измеряемые теплосчетчиком, °С. |
Продолжение таблицы 7
1 |
2 |
жилищно-коммунального хозяйства РФ от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя», ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011. |
Таблица 8 - Технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Параметры электрического питания преобразователей расхода электромагнитных ПРЭМ: - напряжение постоянного тока, В |
от 8 до 30 |
Параметры электрического питания расходомеров-счетчиков электромагнитных Малахит РС-8:
|
от 22,6 до 26,4 от 32 до 40 50±1 |
Условия эксплуатации преобразователей расхода электромагнитных ПРЭМ:
|
от -30 до +70 от 0 до +150 1,6 или 2,5 от 84,0 до 106,7 95 |
Условия эксплуатации расходомеров-счетчиков электромагнитных Малахит РС-8:
|
от -30 до +55 от 0 до +150 2,5 от 84 до 107 от 30 до 95 |
Условия эксплуатации ТС, комплектов ТС:
|
от -50 до +50 95 |
Продолжение таблицы 8
1 |
2 |
Параметры электрического питания датчиков, преобразователей давления1): - напряжение постоянного тока, В |
от 3 до 30 |
Условия эксплуатации датчиков, преобразователей давления:
|
от -40 до +70 95 |
Температура измеряемой среды:
|
от +5 до +50 от +5 до +150 |
Условия эксплуатации тепловычислителей1):
|
от -10 до +50 95 от 84,0 до 106,7 |
Параметры электрического питания тепловычислителей1):
|
от 3,6 до 36,0 от 187 до 242 от 49 до 51 |
Средняя наработка на отказ, ч |
50000 |
Средний срок службы, лет |
12 |
1) Указан максимальный диапазон, зависящий от комплекта поставки теплосчетчика. |
