Номер по Госреестру СИ: 89987-23
89987-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Центрэнерго", третья очередь
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Центрэнерго», третья очередь (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Центрэнерго", третья очередь
Рисунок № 1
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты от непреднамеренных и преднамеренных изменений ПО «АльфаЦЕНТР» соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
ас metrology.dll |
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
Цифровой идентификатор ПО |
3E73 6B7F3 80863F44CC8E6F7BD211С54 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Центрэнерго», третья очередь, МВИ 26.51/232/23 аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательОбщество с ограниченной ответственностью Энергосбытовая компания «Центрэнерго» (ООО «Центрэнерго»)
ИНН 7703728269
Юридический адрес: 123242, г. Москва, пер. Кудринский, д. 3Б, стр. 2, эт. 2, помещ I, ком. 21
Телефон: +7(495) 641-81-05
E-mail: info@centrenergo.ru
Изготовитель
Общество с ограниченной ответственностью Энергосбытовая компания «Центрэнерго» (ООО «Центрэнерго»)ИНН 7703728269
Адрес: 123242, г. Москва, пер. Кудринский, д. 3Б, стр. 2, эт. 2, помещ I, ком. 21 Телефон: +7(495) 641-81-05
E-mail: info@centrenergo.ru
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр.9, помещ. 1
Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com
Правообладатель
Общество с ограниченной ответственностью Энергосбытовая компания «Центрэнерго» (ООО «Центрэнерго»)ИНН 7703728269
Юридический адрес: 123242, г. Москва, пер. Кудринский, д. 3Б, стр. 2, эт. 2, помещ I, ком. 21
Телефон: +7(495) 641-81-05
E-mail: info@centrenergo.ru
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК, устройство синхронизации системного времени (УССВ) типа УССВ-2, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
-
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиалы АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с уровня ИВК по каналу связи с протоколом TCP/IP сети Internet в формате XML-макетов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит УССВ типа УССВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Сравнение шкалы времени сервера ИВК со шкалой времени УССВ-2 происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени сервера ИВК со шкалой времени УССВ-2 осуществляется при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать ±1 с (параметр программируемый).
Сравнение шкал времени счетчиков со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени сервера ИВК осуществляется при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать ±2 с (параметр программируемый).
Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, маркировочная табличка крепится на корпус сервера ИВК. Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.

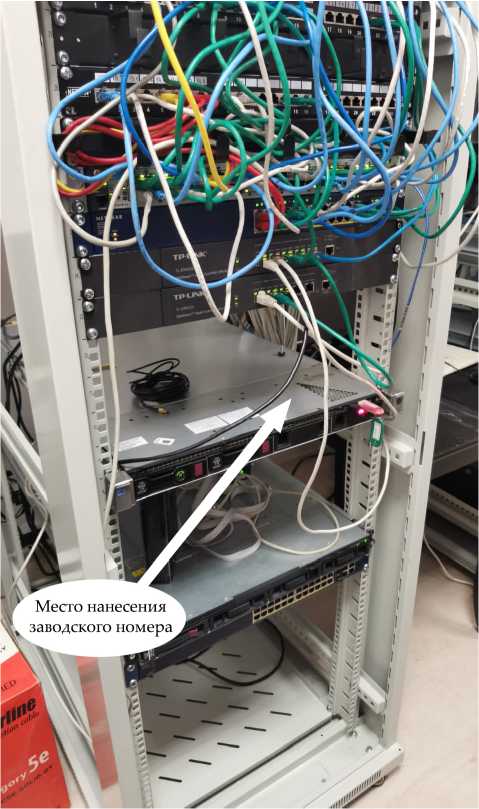

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
Наименование |
Обозначение |
Количество, шт. |
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05М |
1 |
Счетчики электрической энергии статические трехфазные |
Меркурий 236 ART-03 PQRS |
14 |
Трансформаторы тока |
ТПЛ-10 |
2 |
ТТН |
30 | |
Т-0,66 У3 |
12 | |
Трансформаторы напряжения |
НТМИ-6 |
1 |
Устройство синхронизации системного времени |
УССВ-2 |
1 |
Сервер ИВК |
- |
1 |
Документация | ||
Паспорт-формуляр |
17254302.384106.094.ФО |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счeтчик |
ИВК |
1 |
2 |
3 |
4 |
5 |
6 |
1 |
ПС 35/6 кВ ГПП, РУ-6 кВ, 2 СШ 6 кВ, яч. № 15 |
ТПЛ-10 100/5 Кл. т. 0,5 Per. № 1276-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Per. № 831-53 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1,0 Per. № 36355-07 | |
2 |
ТП-1 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТТН 4000/5 Кл. т. 0,5 Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
3 |
ТП-1 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-2 |
ТТН 4000/5 Кл. т. 0,5 Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
4 |
ТП-1 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ ППУ-1 |
Т-0,66 УЗ 800/5 Кл. т. 0,5S Per. № 71031-18 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 |
СП |
5 |
ТП-1 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-3 |
ТТН 4000/5 Кл. т. 0,5 Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 |
Сeрвeр ИВК УССВ-2, рer. № 54074- |
6 |
ТП-1 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-4 |
ТТН 4000/5 Кл. т. 0,5 Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
7 |
ТП-1 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ ППУ-2 |
Т-0,66 У3 1500/5 Кл. т. 0,5S Per. № 71031-18 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
8 |
ТП-2 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТТН 4000/5 Кл. т. 0,5S Per. № 75345-19 ТТН 4000/5 Кл. т. 0,5 Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
9 |
ТП-2 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-2 |
ТТН 4000/5 Кл. т. 0,5 Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
10 |
ТП-2 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ ППУ |
Т-0,66 УЗ 600/5 Кл. т. 0,5S Per. № 71031-18 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 |
Ceрвeр ИВК УССВ-2, рer. № 54074-13 |
11 |
ТП-3 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТТН 4000/5 Кл. т. 0,5 Per. № 75345-19 ТТН 4000/5 Кл. т. 0,5S Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
12 |
ТП-3 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-2 |
ТТН 4000/5 Кл. т. 0,5 Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
13 |
ТП-3 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ ППУ |
Т-0,66 У3 600/5 Кл. т. 0,5 Per. № 71031-18 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
14 |
ТП-4 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТТН 2500/5 Кл. т. 0,5S Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
15 |
ТП-4 10/0,4 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-2 |
ТТН 2500/5 Кл. т. 0,5S Per. № 75345-19 ТТН 2500/5 Кл. т. 0,5 Per. № 75345-19 |
- |
Мцркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Per. № 47560-11 | |
Примечания:
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±5), % |
Г раницы погрешности в рабочих условиях (±5), % |
1 |
Активная Реактивная |
1,2 2,4 |
3,3 5,7 |
2, 3, 5, 6, 8, 9, 11-13 |
Активная Реактивная |
1,0 2,1 |
3,2 5,6 |
4, 7, 10, 14 |
Активная Реактивная |
1,0 2,1 |
3,3 5,6 |
15 |
Активная Реактивная |
1,0 2,1 |
3,2 5,6 |
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с |
5 | ||
Примечания:
100 % от 1ном для нормальных условий, для рабочих условий для ИК №№ 1-3, 5, 6, 8, 9, 11-13, 15 при cos ф=0,8, токе Тт, равном 5 % от 1ном и для ИК №№ 4, 7, 10, 14 при cos ф=0,8, токе ТТ, равном 2 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от 0 до +40 °C |
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
Наименование характеристики |
Значение |
1 |
2 |
Количество ИК |
15 |
Нормальные условия: параметры сети:
температура окружающей среды, °C |
от 98 до 102 от 100 до 120 0,87 от 49,8 до 50,2 от +21 до +25 |
Условия эксплуатации: параметры сети:
температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более |
от 90 до 110 от 1(2) до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -40 до +40 от 0 до +40 от +15 до +25 от 80,0 до 106,7 98 |
Надежность применяемых в АИИС КУЭ компонентов: ПСЧ-4ТМ.05М (рег.№ 36355-07):
|
140000 72 |
Продолжение таблицы 4
1 |
2 |
Меркурий 236 ART-03 PQRS (рег.№ 47560-11): - среднее время наработки на отказ, ч, не менее |
220000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УССВ-2 (рег. № 54074-13): - коэффициент готовности, не менее |
0,95 |
- среднее время восстановления работоспособности, ч, не более |
24 |
Сервер ИВК: - коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Глубина хранения информации: ПСЧ-4ТМ.05М (рег.№ 36355-07): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не |
113 |
менее Меркурий 236 ART-03 PQRS (рег.№ 47560-11): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не |
170 |
менее Сервер ИВК: - хранение результатов измерений и информации состояний средств |
3,5 |
измерений, лет, не менее |
Надежность системных решений:
-
— резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:
-
— в журнале событий счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике. Защищенность применяемых компонентов:
-
— механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера ИВК.
-
— защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на сервер ИВК.
