Сведения о средстве измерений: 89971-23 Датчики направления ветра

Номер по Госреестру СИ: 89971-23
89971-23 Датчики направления ветра
(ДВН-03)

Назначение средства измерений:
Датчики направления ветра ДВН-03 (далее - датчики ДВН-03) предназначены для измерений направления воздушного потока.

сертификация программного обеспечения

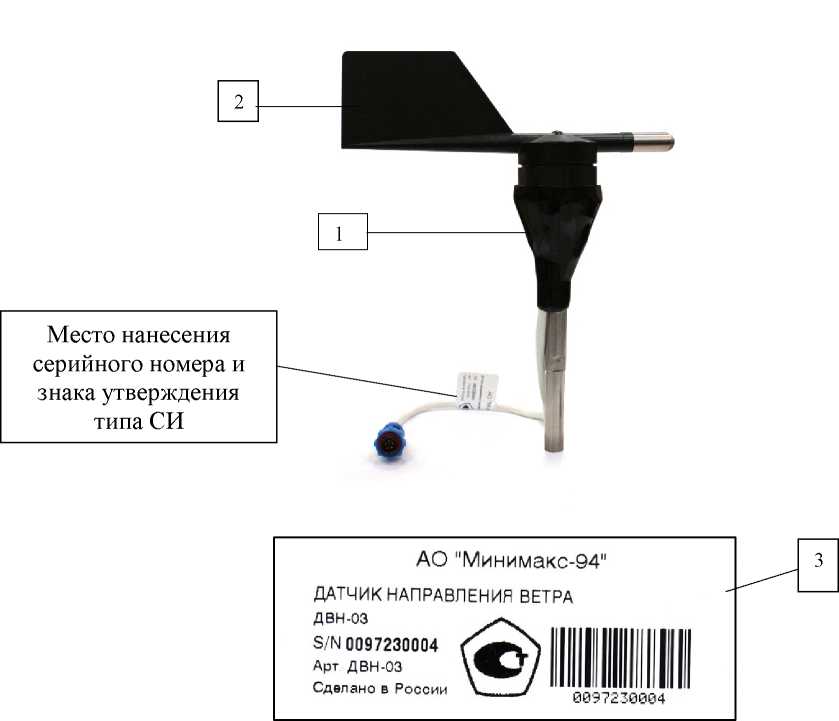

Внешний вид. Датчики направления ветра, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики направления ветра
Рисунок № 1

Общие сведения

Дата публикации - 11.09.2023
Срок свидетельства - 11.09.2028
Номер записи - 191910
ID в реестре СИ - 1410971
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Минимакс-94" (АО "Минимакс-94")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1856 от 2023.09.11 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Датчики направления ветра (ДВН-03)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Минимакс-94" (АО "Минимакс-94")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67734-17
09.06.2027
Датчики осадков, ДО-02-02
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
68052-17
20.07.2027
Датчики скорости воздушного потока, ДВС-02
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
79529-20
06.11.2025
Модули аналоговых сигналов, МАС-02
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
2 года
79600-20
20.11.2025
Датчики температуры дорожного покрытия, ДТД-03
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
Первичная поверка до ввода в эксплуатацию
86285-22
27.07.2027
Датчики влажности и температуры грунта, ДВГ-01
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
86809-22
20.09.2027
Датчики осадков, ДО-04
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
87785-22
22.12.2027
Датчики состояния поверхности дорожного полотна, ДВПД-03
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
3 года
89805-23
25.08.2028
Датчики состояния дороги радиоканальные , ДСДР-01
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2)
89970-23
11.09.2028
Датчики скорости ветра, ДВС-03
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
89971-23
11.09.2028
Датчики направления ветра, ДВН-03
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.

Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики направления ветра (ДВН-03)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики направления ветра (ДВН-03)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Датчики ДВН-03 имеют программное обеспечение (далее - ПО) «DVN-03», которое обеспечивает работу датчика, передачу измерений, проверку состояния и настройку датчика ДВН-03.

Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по рекомендации Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DVN-03

Номер версии (идентификационный номер) ПО

не ниже 1.0.0

Лист № 3 Всего листов 4

Знак утверждения типа

Знак утверждения типа

наносится на кабель датчика ДВН-03 в виде наклейки рядом с серийным номером и на титульный лист Руководства по эксплуатации и паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «использование по назначению» руководства по эксплуатации «Датчик направления ветра ДВН-03».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Технические условия МРАШ.416136.003 ТУ «Датчики направления ветра ДВН-03».

Правообладатель

Акционерное общество «Минимакс-94» (АО «Минимакс-94») ИНН 7709047435

Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: (495) 640-74-25

Факс: (495) 640-74-26

Web сайт: www.mm94.ru

E-mail: info@mm94.ru

Изготовитель

Акционерное общество «Минимакс-94» (АО «Минимакс-94») ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: (495) 640-74-25
Факс: (495) 640-74-26
Web сайт: www.mm94.ru
E-mail: info@mm94.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Правообладатель

Акционерное общество «Минимакс-94» (АО «Минимакс-94») ИНН 7709047435
Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: (495) 640-74-25
Факс: (495) 640-74-26
Web сайт: www.mm94.ru
E-mail: info@mm94.ru

Конструктивно датчики ДВН-03 состоят из неподвижного цилиндрического корпуса с опорным стержнем и конусным защитным кожухом, флюгарки, жёстко связанной с магнитом, магнитного углового энкодера и цифрового контроллера. На внешней боковой поверхности корпуса нанесена риска, которая при установке датчика должна быть ориентирована строго на север. В корпусе размещены ротор с магнитным угловым энкодером и контактная плата. На нижней стороне корпуса под конусным защитным кожухом расположен цифровой контроллер.

Принцип действия датчиков ДВН-03 основан на преобразовании угла поворота флюгарки в электрическое напряжение, далее электрический сигнал поступает на цифровой контроллер, где обрабатывается и пересчитывается в направление воздушного потока.

Для обеспечения возможности получения результатов измерений в режиме реального времени датчик ДВН-03 оборудуется водонепроницаемым разъемом для передачи данных по интерфейсу RS-485.

Общий вид датчиков ДВН-03 с указанием места нанесения знака утверждения типа и серийного номера приведены на рисунке 1.

Нанесение знака поверки на датчик ДВН-03 не предусмотрено. Серийный номер, состоящий из десяти арабских цифр, наносится на кабель датчика ДВН-03 в виде наклейки.

Пломбирование датчика ДВН-03 не предусмотрено.

Внешний вид. Датчики направления ветра (ДВН-03), http://oei-analitika.ru

1 - неподвижный цилиндрический корпус с опорным стержнем и конусным защитным кожухом;

2 - флюгарка; 3 - маркировка

Рисунок 1 - Общий вид датчиков ДВН-03 и маркировки


Таблица 4 - Комплектность датчика ДВН-03

Наименование

Обозначение

Количество

Датчик направления ветра

ДВН-03

1 шт.

Руководство по эксплуатации

МРАШ.416136.003 РЭ

1 экз.

Паспорт

МРАШ.416136.003 ПС

1 экз.


Таблица 2 - Метрологические характеристики и технические характеристики

Наименование характеристики

Значение

Диапазон измерений направления ветра

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления ветра

±3°

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 9 до 15

Потребляемая мощность, Вт, не более

7

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP65

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

5

Габаритные размеры (ВхШхГ), мм, не более:

251х211х53

Масса, не более, кг

0,3

Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, % - атмосферное давление, кПа

от -60 до +60 до 100

от 50 до 110
