Номер по Госреестру СИ: 89964-23
89964-23 Машины координатно-измерительные
(Мастер ЭВА)
Назначение средства измерений:
Машины координатно-измерительные Мастер ЭВА (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные
Рисунок № 2
Внешний вид.
Машины координатно-измерительные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные
Рисунок № 4
Общие сведения
Дата публикации - 11.09.2023
Срок свидетельства - 11.09.2028
Номер записи - 191903
ID в реестре СИ - 1410964
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Мастер ЭВА 7 2.0,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС")
Страна - РОССИЯ
Населенный пункт - г Москва
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1856 от 2023.09.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Машины координатно-измерительные (Мастер ЭВА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89287-23 13.06.2028 |
Камеры тепловизионные, ТЕРМО ПРО Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
89289-23 13.06.2028 |
Камеры тепловизионные портативные, ТЕРМО ПРО Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
89964-23 11.09.2028 |
Машины координатно-измерительные, Мастер ЭВА Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
90169-23 10.10.2028 |
Машины координатно-измерительные, Мастер Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Машины координатно-измерительные (Мастер ЭВА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины координатно-измерительные (Мастер ЭВА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «ЭВАсофт», «Axel 7», «PolyWorks», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ЭВАсофт |
Axel 7 |
PolyWorks |
|
Номер версии |
не ниже |
не ниже |
не ниже |
|
(идентификационный номер ПО) |
vl.0.0.1 |
ver 7.01 |
2019 IR5.1 |
|
Цифровой идентификатор ПО |
- | ||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и маркировочную наклейку.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Алгоритм проведения измерения» «Руководство по эксплуатации машин координатно-измерительных Мастер ЭВА».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ-26.51.66-001-53611123-2022 Машины координатно-измерительные Мастер ЭВА. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «НОВОТЕКС СИСТЕМС»
(ООО «НОВОТЕКС СИСТЕМС»)
ИНН 9723161180
Юридический адрес: 109129, г. Москва, вн.тер.г. муниципальный округ Текстильщики, ул. 8-я Текстильщиков, д. 11, стр. 2, помещ. 1/1
Тел.: +7(495)12833032
E-mail: info@novotexsys.ru
Изготовитель
Общество с ограниченной ответственностью «НОВОТЕКС СИСТЕМС»(ООО «НОВОТЕКС СИСТЕМС»)
ИНН 9723161180
Адрес: 109129, г. Москва, вн.тер.г. муниципальный округ Текстильщики, ул. 8-я Текстильщиков, д. 11, стр. 2, помещ. 1/1
E-mail: info@novotexsys.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Общество с ограниченной ответственностью «НОВОТЕКС СИСТЕМС»(ООО «НОВОТЕКС СИСТЕМС»)
ИНН 9723161180
Юридический адрес: 109129, г. Москва, вн.тер.г. муниципальный округ Текстильщики, ул. 8-я Текстильщиков, д. 11, стр. 2, помещ. 1/1
Тел.: +7(495)12833032
E-mail: info@novotexsys.ru
Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание, и шарнирной рукоятки. В шарнирах установлены датчики угловых перемещений. Они посылают сигналы, по которым система управления КИМ высчитывает положение контрольной точки, последовательно суммируя координаты каждого шарнира.
Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также лазерные сканеры ЭВАСКАН и ТЮБОСКАН для бесконтактных измерений. Измерения с помощью КИМ осуществляются в ручном режиме.
При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
К средствам измерений данного типа относятся машины координатно-измерительные Мастер ЭВА модификаций Мастер ЭВА 6 2.0, Мастер ЭВА 6 2.5, Мастер ЭВА 6 3.0, Мастер ЭВА 6 3.5, Мастер ЭВА 6 4.0, Мастер ЭВА 6 4.5, Мастер ЭВА 6 5.0, Мастер ЭВА 6 6.0, Мастер ЭВА 6 7.0, Мастер ЭВА 6 9.0 - с шестью осями вращения и Мастер ЭВА 7 2.0, Мастер ЭВА 7 2.5, Мастер ЭВА 7 3.0, Мастер ЭВА 7 3.5, Мастер ЭВА 7 4.0, Мастер ЭВА 7 4.5, Мастер ЭВА 7 5.0, Мастер ЭВА 7 6.0, Мастер ЭВА 7 7.0, Мастер ЭВА 7 9.0 - с семью осями вращения, отличающихся общей длиной сегментов, влияющей на диапазон и погрешность измерений.
КИМ шестиосевых модификаций выпускаются только с контактными щупами.
КИМ семиосевых модификаций могут выпускаться как с контактными щупами, так и с лазерными сканерами ЭВАСКАН и ТЮБОСКАН. Лазерные сканеры ЭВАСКАН выпускаются в трех вариантах: ЭВАСКАН 50, ЭВАСКАН 100, ЭВАСКАН 200, отличающихся шириной сканирования и погрешностью измерений. Лазерные сканеры ТЮБОСКАН предназначены для измерения деталей цилиндрической формы и выпускаются в трех вариантах: ТЮБОСКАН 80, ТЮБОСКАН 150, ТЮБОСКАН 200, отличающихся диапазоном измеряемых диаметров и погрешностью измерений.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в числовом или буквенно-числовом формате указывается типографским способом на расположенной на основании машины маркировочной наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунках 1 и 2, общий вид маркировочной наклейки и место нанесения знака утверждения типа средства измерений приведены на рисунке 3.
а) б)

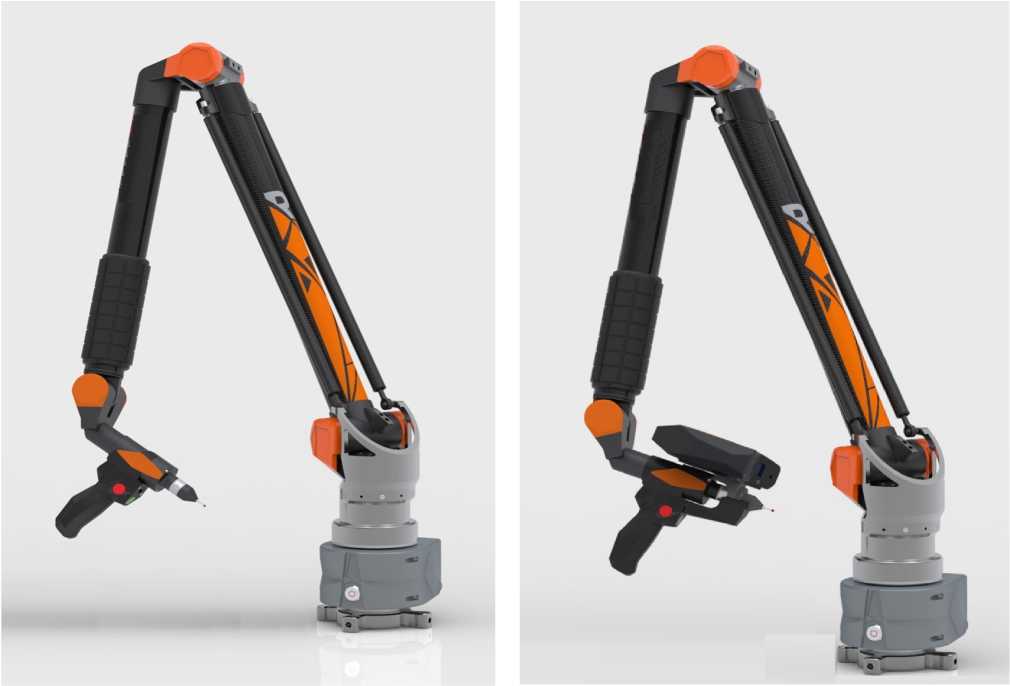

Рисунок 1 - Общий вид КИМ шестиосевых с контактным щупом (а), семиосевых с контактным щупом и бесконтактным лазерным сканером, установленным на рукоятку
ЭВАСКАН (б)
Место расположения маркировочной наклейки

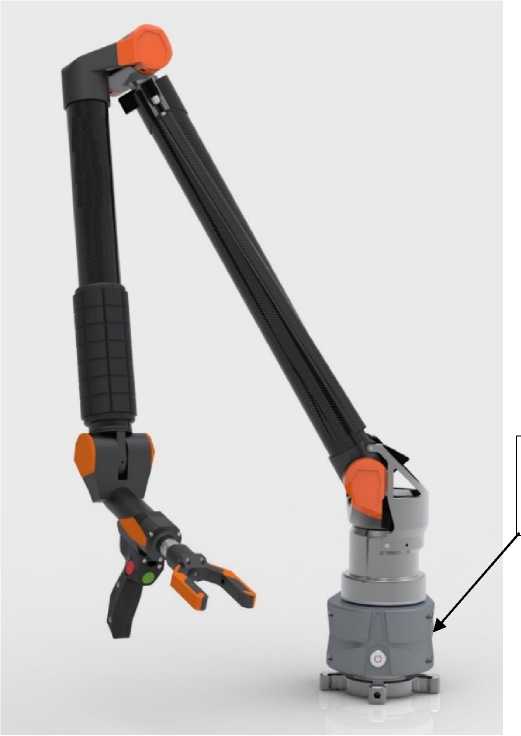

Рисунок 2 - Общий вид КИМ семиосевых с бесконтактным лазерным сканером
ТЮБОСКАН (в)

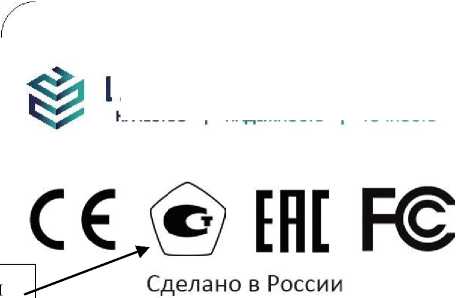

Место нанесения знака утверждения типа
НОВОТЕКС СИСТЕМС
КАЧЕСТВО I НАДЕЖНОСТЬ I ТОЧНОСТЬ
С/Н: 014667
Дата: 2022г.
Модификация:
Мастер ЭВА 7 3.5
Рисунок 3 - Общий вид маркировочной наклейки
Место расположения заводского номера
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
Мастер ЭВА |
1 шт. |
|
Защитный кейс |
- |
1 шт. |
|
Лазерный сканер (в защитном футляре)* |
ЭВАСКАН, ТЮБОСКАН |
1 шт. |
|
Программное обеспечение на электронном носителе |
ЭВАсофт, Axel 7*, PolyWorks* |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство пользователя программным обеспечением |
- |
1 экз. |
|
Примечание:* - поставляется по дополнительному заказу | ||
Лист № 8 Всего листов 8
Таблица 2 - Метрологические характеристики КИМ с шестью осями вращения
|
Модификация КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
|
Мастер ЭВА 6 2.0 |
от 0 до 2000 |
±0,022 |
0,028 |
|
Мастер ЭВА 6 2.5 |
от 0 до 2500 |
±0,026 |
0,032 |
|
Мастер ЭВА 6 3.0 |
от 0 до 3000 |
±0,038 |
0,047 |
|
Мастер ЭВА 6 3.5 |
от 0 до 3500 |
±0,046 |
0,058 |
|
Мастер ЭВА 6 4.0 |
от 0 до 4000 |
±0,059 |
0,074 |
|
Мастер ЭВА 6 4.5 |
от 0 до 4500 |
±0,073 |
0,092 |
|
Мастер ЭВА 6 5.0 |
от 0 до 5000 |
±0,120 |
0,144 |
|
Мастер ЭВА 6 6.0 |
от 0 до 6000 |
±0,147 |
0,190 |
|
Мастер ЭВА 6 7.0 |
от 0 до 7000 |
±0,184 |
0,238 |
|
Мастер ЭВА 6 9.0 |
от 0 до 9000 |
±0,218 |
0,273 |
Таблица 3 - Метрологические характеристики КИМ с семью осями вращения
|
Модификация КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений геометрических параметров(при измерениях контактным щупом), мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
Повторяемость результата измерений координат точки (при измерениях лазерным сканером), мм | ||
|
ЭВАСКАН 50 |
ЭВАСКАН 100 |
ЭВАСКАН 200 | ||||
|
Мастер ЭВА 7 2.0 |
от 0 до 2000 |
±0,025 |
0,039 |
0,035 |
0,038 |
0,040 |
|
Мастер ЭВА 7 2.5 |
от 0 до 2500 |
±0,027 |
0,042 |
0,039 |
0,041 |
0,043 |
|
Мастер ЭВА 7 3.0 |
от 0 до 3000 |
±0,050 |
0,074 |
0,050 |
0,053 |
0,055 |
|
Мастер ЭВА 7 3.5 |
от 0 до 3500 |
±0,061 |
0,089 |
0,060 |
0,063 |
0,065 |
|
Мастер ЭВА 7 4.0 |
от 0 до 4000 |
±0,075 |
0,103 |
0,072 |
0,075 |
0,078 |
|
Мастер ЭВА 7 4.5 |
от 0 до 4500 |
±0,098 |
0,121 |
0,082 |
0,084 |
0,090 |
|
Мастер ЭВА 7 5.0 |
от 0 до 5000 |
±0,133 |
0,160 |
- |
- |
- |
|
Мастер ЭВА 7 6.0 |
от 0 до 6000 |
±0,162 |
0,209 |
- |
- |
- |
|
Мастер ЭВА 7 7.0 |
от 0 до 7000 |
±0,202 |
0,262 |
- |
- |
- |
|
Мастер ЭВА 7 9.0 |
от 0 до 9000 |
±0,240 |
0,300 |
- |
- |
- |
Таблица 4 - Метрологические характеристики КИМ с семью осями вращения с лазерным сканером ТЮБОСКАН
|
Модификация КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях лазерным сканером ТЮБОСКАН), мм | ||
|
ТЮБОСКАН 80 |
ТЮБОСКАН 150 |
ТЮБОСКАН 200 | ||
|
Мастер ЭВА 7 2.0 |
от 0 до 2000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 2.5 |
от 0 до 2500 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 3.0 |
от 0 до 3000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 3.5 |
от 0 до 3500 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 4.0 |
от 0 до 4000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 4.5 |
от 0 до 4500 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 5.0 |
от 0 до 5000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 6.0 |
от 0 до 6000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 7.0 |
от 0 до 7000 |
±0,1 |
±0,2 |
±0,2 |
|
Мастер ЭВА 7 9.0 |
от 0 до 9000 |
±0,1 |
±0,2 |
±0,2 |
Таблица 5 - Основные технические характеристики КИМ с семью осями вращения с лазерным сканером ТЮБОСКАН
|
Модификация КИМ |
Диапазон измеряемых диаметров деталей цилиндрической формы, мм | ||
|
ТЮБОСКАН 80 |
ТЮБОСКАН 150 |
ТЮБОСКАН 200 | |
|
Мастер ЭВА 7 2.0 |
от 9 до 74 |
от 14 до 142 |
от 19 до 190 |
|
Мастер ЭВА 7 2.5 |
от 9 до 74 |
от 14 до 142 |
от 19 до 190 |
|
Мастер ЭВА 7 3.0 |
от 9 до 74 |
от 14 до 142 |
от 19 до 190 |
|
Мастер ЭВА 7 3.5 |
от 9 до 74 |
от 14 до 142 |
от 19 до 190 |
|
Мастер ЭВА 7 4.0 |
от 9 до 74 |
от 14 до 142 |
от 19 до 190 |
|
Мастер ЭВА 7 4.5 |
от 9 до 74 |
от 14 до 142 |
от 19 до 190 |
Таблица 6 - Основные технические характеристики
|
Модификация КИМ |
Габаритные размеры (длина), мм, не более |
Масса, кг, не более |
|
Мастер ЭВА 7 2.0 |
1000 |
10,3 |
|
Мастер ЭВА 7 2.5 |
1250 |
10,6 |
|
Мастер ЭВА 7 3.0 |
1500 |
11,0 |
|
Мастер ЭВА 7 3.5 |
1750 |
11,6 |
|
Мастер ЭВА 7 4.0 |
2000 |
11,8 |
|
Мастер ЭВА 7 4.5 |
2250 |
12,8 |
|
Мастер ЭВА 7 5.0 |
2500 |
12,9 |
|
Мастер ЭВА 7 6.0 |
3000 |
14,9 |
|
Мастер ЭВА 7 7.0 |
3500 |
17,0 |
|
Мастер ЭВА 7 9.0 |
4500 |
19,5 |
|
Мастер ЭВА 6 2.0 |
1000 |
11,0 |
|
Мастер ЭВА 6 2.5 |
1250 |
11,3 |
|
Мастер ЭВА 6 3.0 |
1500 |
11,7 |
|
Мастер ЭВА 6 3.5 |
1750 |
12,3 |
|
Мастер ЭВА 6 4.0 |
2000 |
12,5 |
|
Мастер ЭВА 6 4.5 |
2250 |
13,5 |
|
Мастер ЭВА 6 5.0 |
2500 |
13,6 |
|
Мастер ЭВА 6 6.0 |
3000 |
15,6 |
|
Мастер ЭВА 6 7.0 |
3500 |
17,7 |
|
Мастер ЭВА 6 9.0 |
4500 |
20,5 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +15 до +25 |
|
Относительная влажность воздуха, без конденсата, %, не более |
80 |
|
Напряжение питания переменного тока, В |
от 100 до 240 |
|
Частота переменного тока, Г ц |
50/60 |
