Номер по Госреестру СИ: 89887-23
89887-23 Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата "Новопортовского нефтегазоконденсатного месторождения" ООО "Газпромнефть-Ямал")
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата «Новопортовского нефтегазоконденсатного месторождения» ООО «Г азпромнефть-Ямал») (далее - СИКГ) предназначена для выполнения измерений в автоматическом режиме количественных показателей газа, направляемого на внешний транспорт, вычисления расхода и количества газа, приведенного к стандартным условиям, определения в автоматическом режиме и режиме ручной фиксации качественных параметров газа, отображения (индикации) и регистрации результатов измерений, формирования отчетных документов.
Внешний вид.
Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата "Новопортовского нефтегазоконденсатного месторождения" ООО "Газпромнефть-Ямал")
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата "Новопортовского нефтегазоконденсатного месторождения" ООО "Газпромнефть-Ямал")
Рисунок № 2
Внешний вид.
Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата "Новопортовского нефтегазоконденсатного месторождения" ООО "Газпромнефть-Ямал")
Рисунок № 3
Внешний вид.
Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата "Новопортовского нефтегазоконденсатного месторождения" ООО "Газпромнефть-Ямал")
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) СИКГ базируется на ПО измерительновычислительного комплекса АБАК+ (далее - ИВК).
ПО СИКГ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем применения систем идентификации пользователя с помощью логина, пароля и пломбировки корпуса вычислителей. Метрологические характеристики СИКГ нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Т аблица 2 -
данные ПО ИВК исполнения ИнКС
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (CRC32) |
Значение |
Abak.bex |
1.0 |
4069091340 |
ngas2015.bex |
1.0 |
3133109068 | |
mivisc.bex |
1.0 |
3354585224 | |
mi3548.bex |
1.0 |
2333558944 | |
ttriso.bex |
1.0 |
1686257056 | |
AbakC2.bex |
1.0 |
2555287759 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «ГСИ. Методика измерений объемного расхода и объема свободного нефтяного газа системой измерений количества и показателей качества газа (СИКГ) в составе комплекса объектов по компримированию и подготовке газа и конденсата. Установка извлечения и транспорта конденсата «Новопортовского нефтегазоконденсатного месторождения ООО «Газпромнефть-Ямал», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/122013-20, регистрационный номер в федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2020.38550.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 8.733-2011 «Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования» (с изменением № 1 от 1 июля 2014 г. и поправкой от 26 февраля 2014 г.).
Правообладатель
Общество с ограниченной ответственностью «Газпромнефть-Ямал»
(ООО «Газпромнефть-Ямал»)
ИНН 8901001822
Юридический адрес: 629002, Ямало-Ненецкий автономный округ, г. Салехард, ул. Мира, д. 43а
Изготовитель
Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ» (ООО «Автоматизация-Метрология-ЭКСПЕРТ»)
ИНН 0276115746
Юридический адрес: 450104, г. Уфа, Уфимское ш., д. 13А.
Адрес места осуществления деятельности: 450076, г. Уфа, ул. Чернышевского, д. 82, оф. 614
Тел. (факс): +7 (347) 286-53-50
E-mail: info@ame-info.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, г. Казань, ул. 2-я Азинская, д. 7А
Факс (843) 272-00-32
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Газпромнефть-Ямал»
(ООО «Газпромнефть-Ямал»)
ИНН 8901001822
Юридический адрес: 629002, Ямало-Ненецкий автономный округ, г. Салехард, ул. Мира, д. 43а
СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного производства. Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГ и эксплуатационными документами ее компонентов. Заводской номер СИКГ 113/848.
Принцип действия СИКГ основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительному каналу от средств измерений объемного расхода, давления и температуры. Компонентный состав газа определяют в аккредитованной лаборатории. Вычисление физических свойств газа проводится в соответствии с ГСССД МР 113-03. СОИ автоматически проводит вычисление объемного расхода и объема газа, приведенных к стандартным условиям по ГОСТ 2939-63, по результатам измерений объемного расхода, давления и температуры газа и известному компонентному составу.
В состав СИКГ входят:
-
- Технологическая часть, состоящая из одной рабочей измерительной линии (далее - ИЛ) DN500 и одной резервной ИЛ DN500;
-
- СОИ.
Средства измерений (далее - СИ), входящие в состав СИКГ и участвующие в измерении объемного расхода и объема газа, приведенных к стандартным условиям, представлены в таблице 1.
Таблица 1 - СИ, входящие в состав СИКГ
Наименование |
Количество, шт. |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Блок измерительных трубопроводов | ||
Счетчик газа ультразвуковой КТМ600 РУС |
2 |
62301-15 |
Датчик давления Метран-150 |
4 |
32854-13 |
Датчик температуры Rosemount 644 |
2 |
63889-16 |
СОИ | ||
Измерительно-вычислительный комплекс АБАК+ |
2 |
52866-13 |

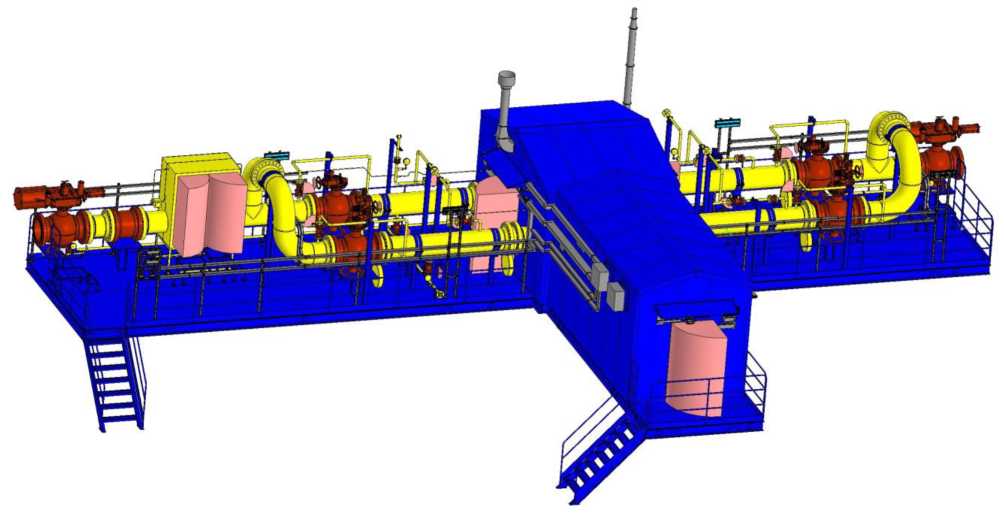

Рисунок 1 - Общий вид системы измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата
Основные функции СИКГ:
СИКГ обеспечивает выполнение основных функций:
-
- автоматическое определение расхода и количества газа в рабочих условиях и приведенного к стандартным условиям, формирование и хранение отчетов результатов измерений за отдельные периоды (час, сутки, месяц, год);
-
- местное и дистанционное измерение значений давления и температуры в ИЛ;
-
- визуальное представление информации о значениях измеряемых параметров, состоянии СИ и технологического оборудования на средствах отображения в помещении операторной;
-
- передача на верхний уровень и, при необходимости, потребителю газа отчетов о расходе и количестве газа;
-
- дистанционное управление запорной арматурой, автоматизированное управление технологическим оборудованием;
-
- ввод в вычислитель компонентного состава газа, плотности газа при стандартных условиях, а также расчет теплотворной способности газа;
- определение в автоматическом режиме температуры точки росы по воде и по углеводородам;
- по заданию оперативного персонала выполнение контроля метрологических характеристик рабочей ИЛ по камере нулевого расхода имитационным методом, оформление и печать протоколов контроля метрологических характеристик;
- обеспечение 100 % резервирования ИК;
- резервирование ИЛ;
- пломбирование запорной арматуры, открытие которой приводит к изменению результатов измерений;
- отбор проб газа в соответствии с требованиями ГОСТ 31370-2008;
- возможность осмотра и очистки внутренней полости ИЛ;
- слив конденсата из трубопроводов ИЛ через дренажные трубопроводы, а также их промывка или пропарка;
- возможность подключения к свече сброса газа.
В СИКГ предусмотрена защита от несанкционированного доступа к системной информации, программным средствам, текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для зашиты файлов и баз данных, ведение журналов событий). Пломбировка элементов СИКГ проводится в соответствии с их эксплуатационной документацией. Должна быть обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящие в состав СИКГ. Пломбирование СИКГ не предусмотрено. Заводской номер указан на табличке, представленной на рисунке 2. Табличка размещается на входе в блок-бокс СИКГ
ООО "Автоматизация-Метрология-ЭКСПЕРТ" Система измерений количества и показателей качества газа в составе комплекса объектов по
компримированию и подготовке газа и конденсата. Установка извлечения и транспорта конденсата «Новопортовского нефтегазоконденсатного месторождения» ООО «Газпромнефть-Ямал» СИКГ-9,8-1500000-ХЛ1-С5 ТУ 3667-001-0184662370-2015
Сертификаты соотйетстйия
RU C-RU.MH10.B.00731 ITP ТС 010/2011)
RU C-RU.AA84.B.001%/20 ITP ТС 032/2013)
Q=1 500 000 м3/ч
Р=10,0 МПа
Материал элементов, работающих под давл.: 09Г2С
Класс взрывоопасности - В1г, В1а зав.№ 113/848
месяц, год изготовления: 02. 2021 г.
Рисунок 2 - Табличка с обозначением СИКГ
Комплектность СИКГ представлена в таблице 5
Таблица 5 - Комплектность СИКГ
Наименование |
Обозначение |
Количество, шт./экз. |
Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата «Новопортовского нефтегазоконденсатного месторождения» ООО «Г азпромнефть-Ямал») |
1 | |
Руководство по эксплуатации |
848.00.00.00.000 РЭ |
1 |
Методика поверки |
1 |
Метрологические характеристики представлены в таблице 3, основные технические характеристики представлены в таблице 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода и объема газа, приведенных к стандартным условиям, м3/ч |
от 700 000 до 1 500 000 |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, % |
± 1,5 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Избыточное давление газа, МПа |
от 7,65 до 9,80 |
Температура газа, °С |
от +2 до +15 |
Параметры электрического питания силового оборудования: - силового оборудования |
трехфазное 380 В ± 10% |
- вторичной аппаратуры |
однофазное 230 В ± 10% |
- частота переменного тока, Гц |
50±1 |
Условия эксплуатации: - температура окружающей среды внутри блок-бокса, °С |
от +10 до +32,8 |
- относительная влажность, %, не более |
80 |
- атмосферное давления, кПа |
от 84,0 до 106,7 |
Габаритные размеры рамного основания технологического оборудования, мм, не более - ширина |
4 300 |
- длина |
23 350 |
Габаритные размеры блок-бокса для размещения средств измерений (расходомеры, датчики давления и температуры, манометры, термометры), мм, не более - высота |
3 750 |
- ширина |
3 400 |
- длина |
5 000 |
Срок службы, лет, не менее |
30 |
