Номер по Госреестру СИ: 89877-23
89877-23 Термопреобразователи сопротивления из платины и меди
(ТС)
Назначение средства измерений:
Термопреобразователи сопротивления из платины и меди ТС (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитного корпуса ТС.
Внешний вид.
Термопреобразователи сопротивления из платины и меди
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления из платины и меди
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления из платины и меди
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления из платины и меди
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления из платины и меди
Рисунок № 5
Внешний вид.
Термопреобразователи сопротивления из платины и меди
Рисунок № 6
Общие сведения
Дата публикации - 31.08.2023
Срок свидетельства - 31.08.2028
Номер записи - 191832
ID в реестре СИ - 1410753
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; для модификации ТС-203 - первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТС-202, ТС-201, ТС мод. ТС-201, мод. ТС-203, мод. ТС-202,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение Спутник" (ООО "НПО Спутник")
Страна - РОССИЯ
Населенный пункт - г. Красноярск
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 57
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1769 от 2023.08.31 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Термопреобразователи сопротивления из платины и меди (ТС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение Спутник" (ООО "НПО Спутник")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89877-23 31.08.2028 |
Термопреобразователи сопротивления из платины и меди, ТС Общество с ограниченной ответственностью "Научно-производственное объединение Спутник" (ООО "НПО Спутник") (РОССИЯ г. Красноярск) |
ОТ МП |
2 года; для модификации ТС-203 - первичная поверка до ввода в эксплуатацию |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Термопреобразователи сопротивления из платины и меди (ТС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 57 | 42 | 57 | 0 | 0 | 57 | 57 | 0 |
Стоимость поверки Термопреобразователи сопротивления из платины и меди (ТС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на этикетку или шильдик, прикрепляемый к кабелю или корпусу ТС, а также на титульные листы Руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 4211-002-91876689-2015 Термопреобразователи сопротивления из платины и меди ТС. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное объединение СПУТНИК» (ООО «НПО СПУТНИК»)
ИНН 2464235736
Юридический адрес: 660079, г. Красноярск, ул. 60 лет Октября, зд. 136, стр.3, помещ. 1
Телефон/факс: (391) 282-31-99
E-mail: sib.t@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение СПУТНИК» (ООО «НПО СПУТНИК»)ИНН 2464235736
Адрес: 660079, г. Красноярск, ул. 60 лет Октября, зд. 136, стр.3, помещ. 1 Телефон/факс: (391) 282-31-99
E-mail: sib.t@mail.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение СПУТНИК» (ООО «НПО СПУТНИК»)ИНН 2464235736
Юридический адрес: 660079, г. Красноярск, ул. 60 лет Октября, зд. 136, стр.3, помещ. 1
Телефон/факс: (391) 282-31-99
E-mail: sib.t@mail.ru
Принцип действия ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры.
Конструктивно ТС состоят из одного (или двух) ЧЭ, защитного корпуса с монтажными элементами или без них, устройств для подключения к внешней измерительной цепи. ЧЭ помещен в защитный корпус и выполнен из металлической проволоки или пленки, имеет выводы для крепления соединительных проводов и известную зависимость электрического сопротивления от температуры ТС. В зависимости от способа подключения к внешней измерительной цепи ТС изготавливают: с разъемами различных типов (в т.ч. и быстросъемными), с клеммными головками, с клеммными коробками, с постоянно присоединенными удлинительными проводами в защитной оболочке (кабель), в т.ч. и с разъемами на конце, или со свободными выводами (без удлинительного кабеля). В ТС, конструктивно выполненные с клеммной головкой или коробкой, могут устанавливаться измерительные преобразователи (далее - ИП).
В зависимости от конструкции, а также метрологических и технических характеристик, ТС имеют следующие модификации: TC-201, TC-202, TC-203, TC-204. Модификации ТС имеют ряд исполнений, определяемых кодом заказа.
Структура и расшифровка кода заказа ТС приведены соответственно на рисунках 1-4 и в таблицах 1-4.
ТС-201 | / [х] / [х] / [х] / [х] / [х] / И / SZ I~x1 / |~x~| / ["X
1 2 3 4 5 6 7 8 9 10 11 12 13
Рисунок 1 - Структура кода заказа ТС модификации ТС-201
Таблица 1 - Расшифровка структуры кода заказа ТС модификации ТС-201
|
Позиция |
Описание |
Код |
|
1 |
Модификация термопреобразователя |
ТС-201 |
|
2 |
Номер конструктивного (стандартного) исполнения |
1; 2; 3;4 |
|
3 |
Вид конструктивного исполнения (указывается при отличии монтажных параметров от стандартных, в соответствии со спецификацией заказчика) |
НЗ |
|
4 |
Встроенный ИП (при наличии) |
У |
|
5 |
Тип номинальной статической характеристики (НСХ) и количество ЧЭ |
В соответствии с таблицей 5 (в формате «Pt100» (если 1 ЧЭ) или «2Pt100» (если 2 ЧЭ)) |
|
6 |
Диапазон измерений температуры, °С |
В соответствии с таблицей 5 (в формате «-50...+500») |
|
7 |
Тип выходного сигнала ИП (при наличии) |
Согласно ТУ |
|
8 |
Длина монтажной части, мм |
В соответствии с таблицей 7 |
|
9 |
Диаметр монтажной части, мм |
В соответствии с таблицей 7 |
|
10 |
Класс допуска |
АА; А; В; С |
|
11 |
Схема соединения внутренних проводов |
№2; №3; №4 |
|
12 |
Тип клеммной головки и кабельного ввода (базовое исполнение - АГ-10С) |
Согласно ТУ |
|
13 |
Вариант исполнения крепежного (или передвижного) штуцера |
Согласно ТУ |
тс-202 | / [х] / И / СХ / СХ / СХ / СХ / СХ / CXZ СХ / 1~Х| / |~Х| / ["Х
1 2 3 4 5 6 7 8 9 10 11 12 13
Рисунок 2 - Структура кода заказа ТС модификации ТС-202
Таблица 2 - Расшифровка структуры кода заказа ТС модификации ТС-202
|
Позиция |
Описание |
Код |
|
1 |
Модификация термопреобразователя |
ТС-202 |
|
2 |
Номер конструктивного (стандартного) исполнения |
1; 2; 3; 4; 5; 6 |
|
3 |
Вид конструктивного исполнения (указывается при отличии монтажных параметров от стандартных, в соответствии со спецификацией заказчика) |
НЗ |
|
4 |
Тип номинальной статической характеристики (НСХ) и количество ЧЭ |
В соответствии с таблицей 5 (в формате «Pt100» (если 1 ЧЭ) или «2Pt100» (если 2 ЧЭ)) |
|
5 |
Диапазон измерений температуры, °С |
В соответствии с таблицей 5 (в формате «-50...+500») |
|
6 |
Длина наружной (удлинительной) части, мм (для ТС-202/2, ТС-202/3) |
Согласно ТУ |
|
Позиция |
Описание |
Код |
|
7 |
Длина монтажной части, мм |
В соответствии с таблицей 7 |
|
8 |
Диаметр наружной (удлинительной) части, мм (для ТС-202/2, ТС-202/3) |
Согласно ТУ |
|
9 |
Диаметр монтажной части, мм |
В соответствии с таблицей 7 |
|
10 |
Длина кабеля, мм (для ТС-202/3, ТС-202/4, ТС-202/5) |
Согласно ТУ |
|
11 |
Класс допуска |
АА; А; В; С |
|
12 |
Схема соединения внутренних проводов |
№2; №3; №4 |
|
13 |
Вариант исполнения клеммной платформы (изолятора) или разъема (для ТС-202/1, ТС-202/2, ТС-202/6) |
Согласно ТУ |
ТС-203 I / [х] / [х] / [х] / [X / [X / [X / [х] / |~х1 / |~х
1 2 34 5678 9 10
Рисунок 3 - Структура кода заказа ТС модификации ТС-203
Таблица 3 - Расшифровка структуры кода заказа ТС модификации ТС-203
|
Позиция |
Описание |
Код |
|
1 |
Модификация термопреобразователя |
ТС-203 |
|
2 |
Номер конструктивного (стандартного) исполнения |
1; 2; 3; 4; 5 |
|
3 |
Вид конструктивного исполнения (указывается при отличии монтажных параметров от стандартных, в соответствии со спецификацией заказчика) |
НЗ |
|
4 |
Тип номинальной статической характеристики (НСХ) и количество ЧЭ |
В соответствии с таблицей 5 (в формате «Pt100» (если 1 ЧЭ) или «2Pt100» (если 2 ЧЭ)) |
|
5 |
Диапазон измерений температуры, °С |
В соответствии с таблицей 5 (в формате «-50...+500») |
|
6 |
Длина монтажной части, мм (для ТС-203/2, ТС-203/3, ТС-203/4) |
от 20 до 100 |
|
7 |
Диаметр монтажной части, мм |
от 3 до 12 |
|
8 |
Длина кабеля, мм |
Согласно ТУ |
|
9 |
Класс допуска |
А; В; С |
|
10 |
Схема соединения внутренних проводов |
№2; №3; №4 |
тс-204 ] / [х] / [X / [X / IX / [X / IX / [X / [X / [X / 1~Х| / |~х] / сх
1 2 3 4 5 6 7 8 9 10 11 12 13
Рисунок 4 - Структура кода заказа ТС модификации ТС-204
Таблица 4 - Расшифровка структуры кода заказа ТС модификации ТС-204
|
Позиция |
Описание |
Код |
|
1 |
Модификация термопреобразователя |
ТС-204 |
|
2 |
Номер конструктивного (стандартного) исполнения |
1; 2; 3;4 |
|
3 |
Вид конструктивного исполнения (указывается при отличии монтажных параметров от стандартных, в соответствии со спецификацией заказчика) |
НЗ |
|
4 |
Вид взрывозащищенного исполнения |
- |
|
5 |
Тип номинальной статической характеристики (НСХ) и количество ЧЭ |
В соответствии с таблицей 5 (в формате «Pt100» (если 1 ЧЭ) или «2Pt100» (если 2 ЧЭ)) |
|
6 |
Диапазон измерений температуры, °С |
В соответствии с таблицей 5 (в формате «-50...+500») |
|
7 |
Тип выходного сигнала ИП (при наличии) |
Согласно ТУ |
|
8 |
Длина монтажной части, мм |
В соответствии с таблицей 7 |
|
9 |
Диаметр монтажной части, мм |
В соответствии с таблицей 7 |
|
10 |
Класс допуска |
АА; А; В; С |
|
11 |
Схема соединения внутренних проводов |
№2; №3; №4 |
|
12 |
Тип клеммной головки и кабельного ввода |
Согласно ТУ |
|
13 |
Вариант исполнения крепежного (или передвижного) штуцера |
Согласно ТУ |
Термопреобразователи модификации ТС-203 применяются в условиях ограниченного доступа для измерений температуры и контроля состояния подшипников и других компонентов, и механизмов машинных агрегатов различного назначения. После осуществления установки ТС на объекте измерений дальнейший их демонтаж для проведения периодической поверки невозможен в связи с их конструктивными особенностями и ограничением доступа к ТС.
Заводской номер в виде цифрового обозначения наносят на этикетку или шильдик, прикрепляемый к кабелю или корпусу ТС. Конструкция ТС не предусматривает нанесения на них знака поверки. Пломбирование ТС не предусмотрено.

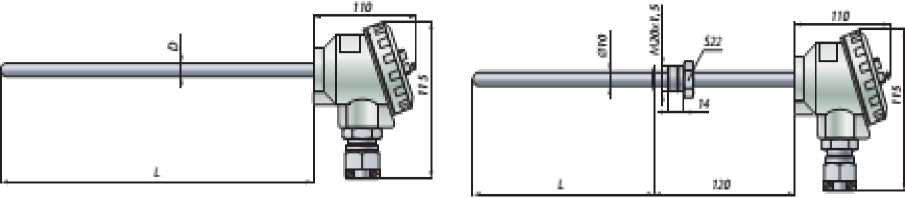

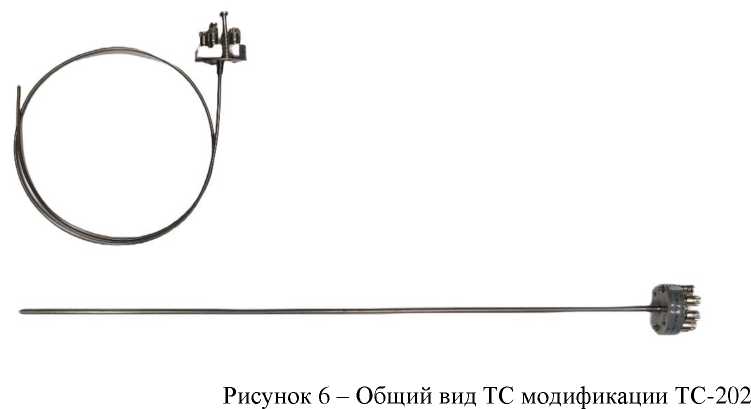

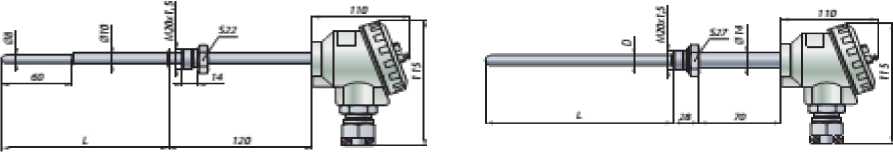

Изображения и фотографии общего вида ТС представлены на рисунках 5-8. Фотография общего вида ТС с указанием места нанесения заводского номера представлены на рисунке 9.
D2 Крепежный штуцер D Крепежный штуцер
|
L1 |
L2 |
. L“ . |
L |
LKK t | |

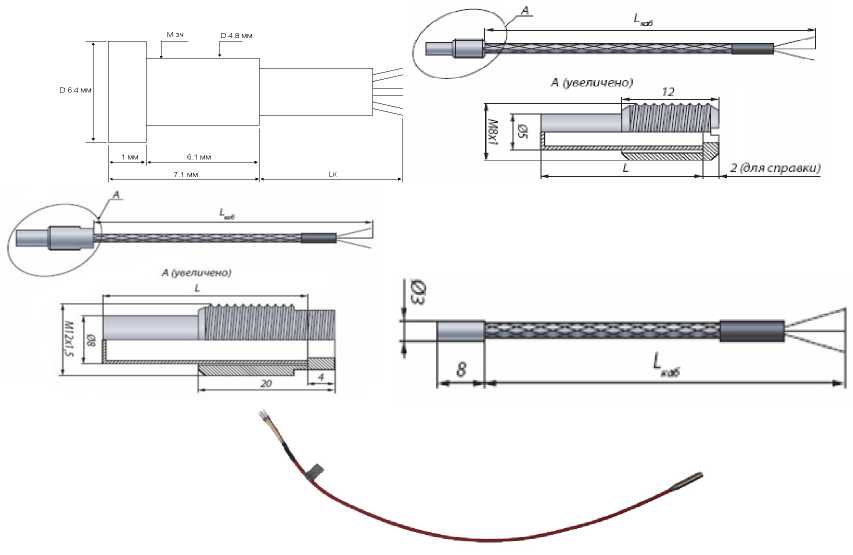

Рисунок 7 - Общий вид ТС модификации ТС-203

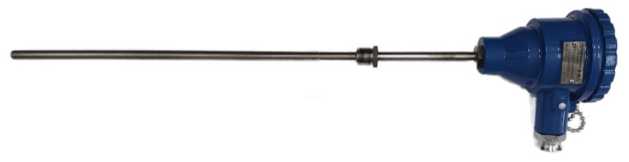

Рисунок 8 - Общий вид ТС модификации ТС-204
Места нанесения заводского номера

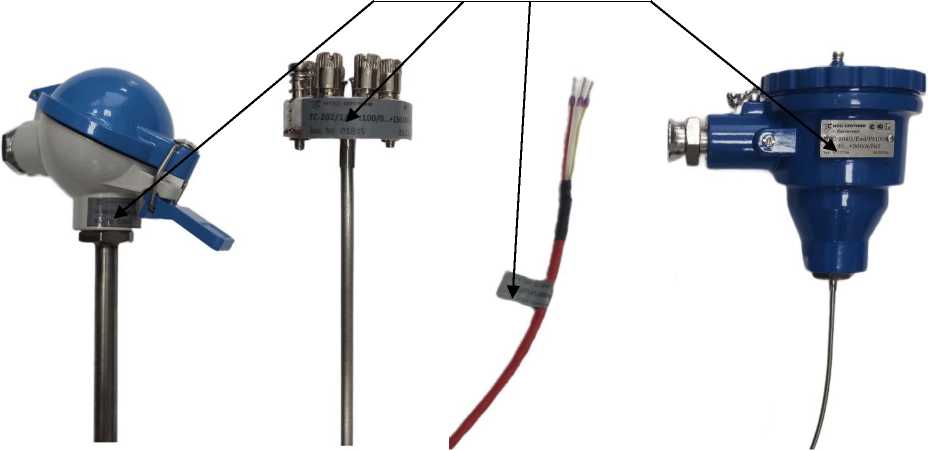

Рисунок 9 - Общий вид ТС с указанием места нанесения заводского номера.
Комплектность приведена в таблице 9.
Таблица 9
|
Наименование |
Обозначение |
Кол-во |
|
Термопреобразователь сопротивления из платины и меди |
ТС (обозначение модификации и исполнения - в соответствии с кодом заказа) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
РЭС-02-0302-2017 |
1 экз.* |
|
Примечание: * - на партию ТС при поставке в один адрес | ||
Метрологические и основные технические характеристики ТС приведены в таблицах 5-8.
Таблица 5 - Метрологические характеристики
|
Условное обозначение НСХ преобразования по ГОСТ 6651-2009 |
Класс допуска по ГОСТ 6651-2009 |
Допуск по ГОСТ 6651-2009, °С (Itl - абсолютное значение температуры, °С, без учета знака) |
Диапазон измерений температуры *, °С |
|
Платиновый ТС с проволочным ЧЭ | |||
|
100П (а=0,00391 °C-1) |
АА (W 0.1) |
±(0,1+0,0017-|t|) |
от -50 до +250 |
|
50П, 100П (а=0,00391 °C-1) |
А (W 0.15) |
±(0,15+0,002-|t|) |
от -100 до +450 |
|
50П, 100П (а=0,00391 °C-1) |
В (W 0.3) |
±(0,3+0,005-|t|) |
от -196 до +650 |
|
50П, 100П (а=0,00391 °C-1) |
С (W 0.6) |
±(0,6+0,01^|t|) |
от -196 до +650 |
|
Платиновый ТС с плёночным ЧЭ | |||
|
PtlOO (а=0,00385 °C-1) |
АА (F 0.1) |
±(0,1+0,0017-|t|) |
от 0 до +150 |
|
PtlOO, PtlOOO (а=0,00385 °C-1) |
А(F 0.15) |
±(0,15+0,002-|t|) |
от -30 до +300 |
|
50П, 100П (а=0,00391 °C-1) Pt50, Pt100, Pt1000 (а=0,00385 °C-1) |
В (F 0.3) |
±(0,3+0,005-|t|) |
от -50 до +500 |
|
50П, 100П (а=0,00391 °C-1) Pt50, Pt10, Pt1000 (а=0,00385 °C-1) |
С (F 0.6) |
±(0,6+0,01Jt|) |
от -50 до +600 |
|
Медный ТС | |||
|
50М, 100М (а=0,00428 °C-1) |
В |
±(0,3+0,005^|t|) |
от -50 до +200 |
|
50М, 100М (а=0,00428 °C-1) |
С |
±(0,6+0,01Jt|) |
от -180 до +200 |
|
Примечание: * Указаны предельные значения, конкретный диапазон указан в паспорте на ТС | |||
Таблица 6 - Метрологические характеристики ТС с установленным ИП
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной погрешности (у), % (от диапазона измерений) |
±0,25; ±0,5; ±1,0 * |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +15 °С до +35 °С) в рабочем диапазоне температур на каждые 10 °C изменения, % |
0,2-у; 0,5-у |
|
Примечание: * Конкретные значения указаны в паспорте на ТС | |
Таблица 7 - Пределы допускаемых значений дрейфа допуска для модификации ТС-203
|
Наименование характеристики |
Значение |
|
Пределы допускаемых значений дрейфа допуска ТС (для ТС с классами допуска А, В, С), °С/ за 1 год |
±(0,03+0,0005-|t|), где (ItI - абсолютное значение температуры, °С, без учета знака |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время термической реакции, с |
от 1 до 30 |
|
Габаритные размеры ТС, мм:
|
от 20 до 5000 от 3 до 20 |
|
Масса, кг, не более |
20 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее |
100 |
|
Рабочие условия эксплуатации:
|
от -50 до +85 95 |
|
Средняя наработка на отказ, ч, не менее: - TC-201, TC-202, TC-204 - ТС-203 |
40 000 90 000 |
|
Средний срок службы для ТС-201, ТС-202, ТС-204, лет, не менее |
10 |
|
Назначенный срок службы для ТС-203, лет |
5 |
