Сведения о средстве измерений: 89835-23 Системы информационно-измерительные

Номер по Госреестру СИ: 89835-23
89835-23 Системы информационно-измерительные
(МЕРА-МПВС)

сертификация программного обеспечения
Внешний вид. Системы информационно-измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы информационно-измерительные
Рисунок № 1
Внешний вид. Системы информационно-измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы информационно-измерительные
Рисунок № 2
Внешний вид. Системы информационно-измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы информационно-измерительные
Рисунок № 3

Общие сведения

Дата публикации - 28.08.2023
Срок свидетельства - 25.08.2028
Номер записи - 191769
ID в реестре СИ - 1410632
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МЕРА-МПВС-П-168-13-3/6-10/15,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Системы информационно-измерительные (МЕРА-МПВС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67751-17
09.06.2027
Весы электронные, МЕРА-ВТП-II
Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва)
ОТ
МП
1 год
68156-17
26.07.2027
Весы почтовые электронные, ВП-I
Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва)
ОТ
МП
1 год
70247-18
26.01.2028
Приборы для измерения массы и статического момента, МЕРА-ИСМ-I
Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва)
ОТ
МП
1 год
89835-23
25.08.2028
Системы информационно-измерительные, МЕРА-МПВС
Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва)
ОТ
МП
1 год
89863-23
29.08.2028
Установки для автоматизированной поверки и испытаний весов, АРМП-М
Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва)
ОТ
МП
1 год
90096-23
04.10.2028
Устройства для поверки средств измерений массы, АРМП-М-ПЛ
Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП") (РОССИЯ г. Москва)
ОТ
МП
1 год

Кто поверяет Системы информационно-измерительные (МЕРА-МПВС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • МЕРА-МПВС-П-168-13-3/6-10/15
  • 2 2 0 0 2 2 0

    Стоимость поверки Системы информационно-измерительные (МЕРА-МПВС)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение KCM Data (далее - ПО) является автономным, разделено на метрологически значимую и не значимую части на уровне файловой системы.

    Метрологически значимая часть ПО KCM Data представлена файлами, реализующими процедуру вычисления полной массы:

    • - для операционной системы winows i386 - «libcalculation_win32_i386.dll»;

    • - для операционной системы winows x86_64 - «libcalculation_win64_x86_64.dll»;

    • - для операционной системы linux i386 - libcalculation_linux_i386.so;

    • - для операционной системы linux x86_64- libcalculation_linux_x86_64.so.

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода) файлов вычисляется при включении ПО и, в случае их несовпадения с установленными значениями, работа системы МЕРА-МПВС блокируется.

    ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

    Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

    Идентификационным признаком ПО служит номер версии метрологически значимой части ПО и ее контрольная сумма, которые отображаются на мониторе ПК, и доступны для просмотра во время работы системы МЕРА-МПВС. Последовательность действий для просмотра идентификационных признаков ПО выполняется в соответствии с эксплуатационной документацией системы МЕРА-МПВС.

    Уровень защита программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KCM Data

    Номер   версии   (идентификационный

    номер) ПО

    10.05.ХХХХ*

    Цифровой идентификатор ПО: libcalculation_win32_i386.dll libcalculation_win64_x86_64.dll libcalculation_linux_i386.so libcalculation linux x86 64.so

    E6DC9CA9375931C9E1619747D54AE36D

    85AC0105E30BCCD151DDEFDF3ABFFCCA

    2F6E082E6AB75BCD3E0DAC330ED754E8

    262A2281C68520C8A173E282BE461DBE

    Алгоритм    вычисления    цифрового

    идентификатора ПО

    MD5

    * обозначения «ХХХХ» не относятся к метрологически значимой части ПО


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку методом термотрансферной печати и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Использование по назначению» руководства по эксплуатации ЭК 4005.00.00.000 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ТУ 28.29.39-027-49290937-2023 Системы информационно-измерительные МЕРА-МПВС Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Мера-ТСП»

    (ООО «Мера-ТСП»)

    ИНН 7733081596

    Юридический адрес: 115088, г. Москва, ул. Угрешская, д. 2, стр. 83, помещ. 01, 03-05, 20-26, эт. 3

    Телефон (факс): +7 (495) 411-99-28

    Web-сайт: www.mera-device.ru

    E-mail: info@mera-device.ru

    Изготовитель


    Общество с ограниченной ответственностью «Мера-ТСП»
    (ООО «Мера-ТСП»)
    ИНН 7733081596
    Юридический адрес: 115088, г. Москва, ул. Угрешская, д. 2, стр. 83, помещ. 01, 03-05, 20-26, эт. 3
    Адрес места осуществления деятельности: 152616, Ярославская обл., г. Углич, Камышевское ш., д. 10
    Телефон (факс): +7 (495) 411-99-28
    Web-сайт: www.mera-device.ru
    E-mail: info@mera-device.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7(495) 544-00-00
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель


    Общество с ограниченной ответственностью «Мера-ТСП»
    (ООО «Мера-ТСП»)
    ИНН 7733081596
    Юридический адрес: 115088, г. Москва, ул. Угрешская, д. 2, стр. 83, помещ. 01, 03-05, 20-26, эт. 3
    Телефон (факс): +7 (495) 411-99-28
    Web-сайт: www.mera-device.ru
    E-mail: info@mera-device.ru

    Конструктивно системы МЕРА-МПВС являются проектно-компонуемыми изделиями, состав которых определяется проектной документацией на конкретный объект измерений, и состоят из совокупности измерительных каналов измерения массы (далее - ИК), связующих компонентов и вычислительного компонента.

    Принцип действия систем МЕРА-МПВС основан на измерении нагрузки, воздействующей от измеряемого объекта на каждый ИК, и передаче результатов измерений в цифровом виде в единицах массы через связующие компоненты на вычислительный компонент.

    Вычислительный компонент выводит информацию о результатах измерения каждого ИК и вычисляет массу взвешиваемого объекта как результат суммирования показаний всех ИК. Вычислительный компонент проводит дальнейшее преобразование информации в соответствии с требованиями, предъявляемыми к объекту измерений, формирует отчеты под конкретный объект измерений.

    В зависимости от способа определения массы воздушного судна в качестве ИК применяются весы неавтоматического действия МЕРА-ВТП, рег. номер 50888-12; весы электронные МЕРА-ВТП-I, рег. номер 59951-15; весы электронные МЕРА-ВТП-II, рег. номер 67751-17.

    Каждый экземпляр весов, входящих в систему МЕРА-МПВС, является ИК.

    В качестве связующих компонентов в системе МЕРА-МПВС используются устройства коммутации, включающие в себя соединительные коробки и кабели; беспроводные модули связи; источники питания; преобразователи (конверторы) интерфейсов. Связующие компоненты не проводят преобразование измерительной информации.

    В качестве вычислительного компонента для регистрации, отображения результатов измерений и расчетных величин в системе МЕРА-МПВС используется персональный компьютер (ПК) с предварительно установленным программным обеспечением (ПО).

    К данному типу систем МЕРА-МПВС относятся модификации, отличающиеся способом взвешивания объекта, максимальными нагрузками, типами применяемых весов, их количеством и максимальными нагрузками, имеющие следующие обозначения:

    MEPA-MnBC-Z1-Z2-Z3-Z4/Max1- Z5/Max2-.. ..-ZN/МахК,

    где Z1 - принимает значение П для систем МЕРА-МПВС, в которых взвешивание воздушного судна осуществляется путем накатывания на электронные весы платформенного типа, или принимает значение С для систем МЕРА-МПВС, в которых взвешивание воздушного судна осуществляется на электронных весах, установленных на штоки гидроподъемников.

    Z2 - максимальная нагрузка (Мах, т), определяемая как сумма максимальных нагрузок всех ИК, входящих в систему МЕРА-МПВС.

    Z3 - общее количество ИК. Z3 принимает значение 3 или 4 для Z1=C; от 3 до 24 для zi=n.

    Z4 - количество ИК, имеющих максимальную нагрузку равную Мах 1, т.

    Z5 - количество ИК, имеющих максимальную нагрузку равную Мах2, т.

    ZN - количество ИК, имеющих максимальную нагрузку равную МахК, т.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом термотрансферной печати в виде цифрового обозначения, состоящего из арабских цифр, на маркировочную табличку.

    Маркировочная табличка систем МЕРА-МПВС выполнена в виде ламинированной наклейки с контрольным знаком изготовителя в виде стикера-наклейки, разрушаемым при снятии. Маркировочная табличка содержит следующие основные данные, нанесенные методом термотрансферной печати:

    • - товарный знак предприятия-изготовителя

    • - знак утверждения типа

    • - обозначение модификации системы

    • - заводской номер системы

    • - год выпуска

    • - номер технических условий.

    Место установки таблички:

    • - в системах при Z1=n - на грузоприемное устройство каждого ИК

    • - в системах при Z1=C - на индикатор каждого ИК.

    Общий вид средства измерений представлен на рисунках 1 и 2.

    Примеры маркировочных табличек средства измерений с указанием мест нанесения контрольного знака изготовителя в виде стикера-наклейки, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 3.

    Внешний вид. Системы информационно-измерительные (МЕРА-МПВС), http://oei-analitika.ru

    Вычислительный компонент

    Связующий компонент

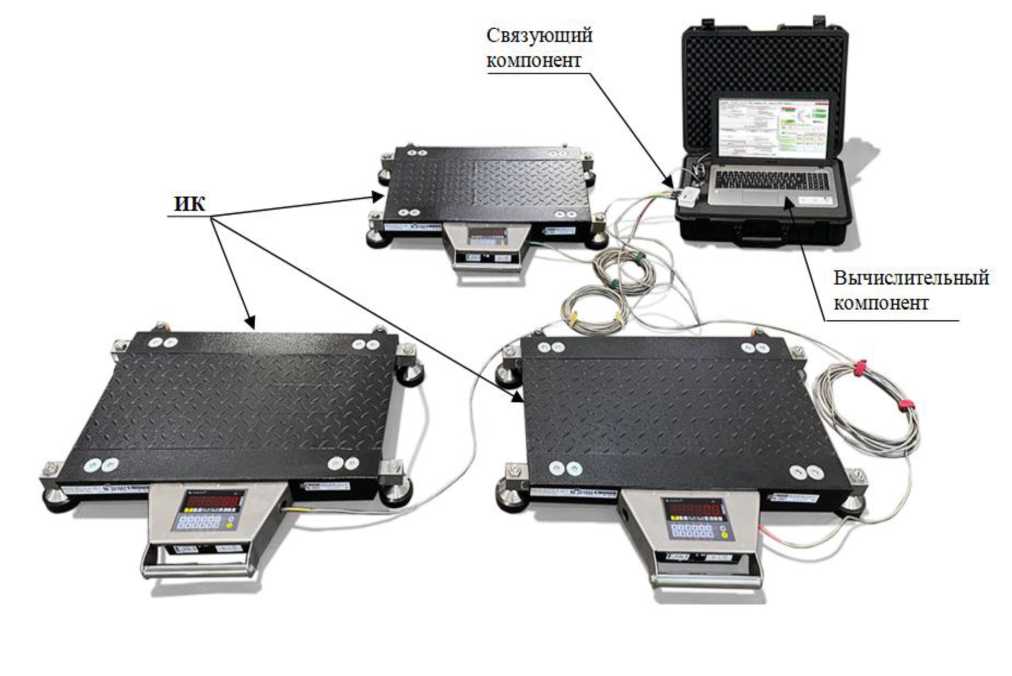

    Рисунок 1 - Общий вид средства измерений (Z1 =П)

    Внешний вид. Системы информационно-измерительные (МЕРА-МПВС), http://oei-analitika.ru

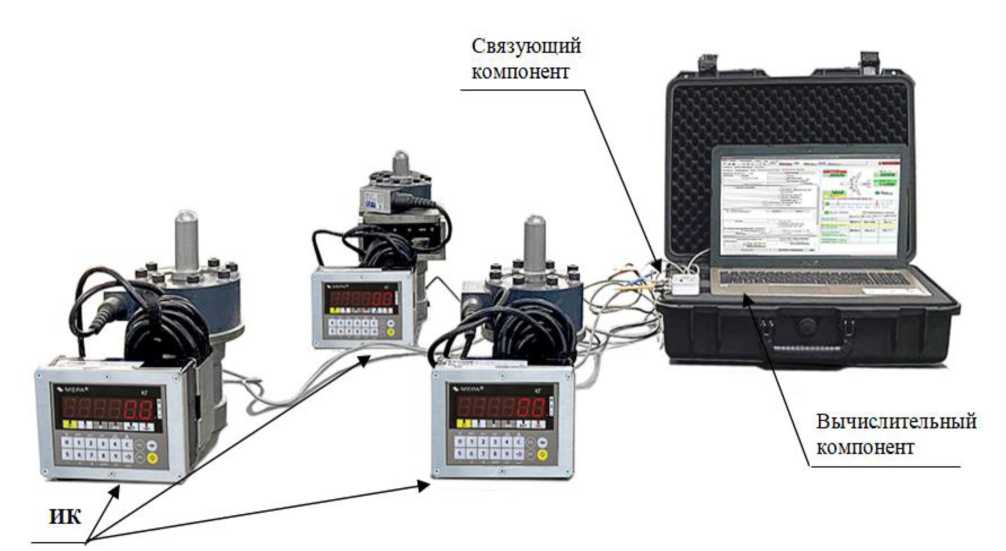

    Рисунок 2 - Общий вид средства измерений Z1=C

    Место нанесения контрольного знака в виде стикера-наклейки

    Внешний вид. Системы информационно-измерительные (МЕРА-МПВС), http://oei-analitika.ru

    МЕРА’

    (- ч чплд^±^ЕРА-МПВС-С-7.5-3-1/1.5-2'3

    .             '> И 79 39-027-49290937-23   _

    и ^2 0002 ©

    Место нанесения заводского

    номера

    Место нанесения знака утверждения типа

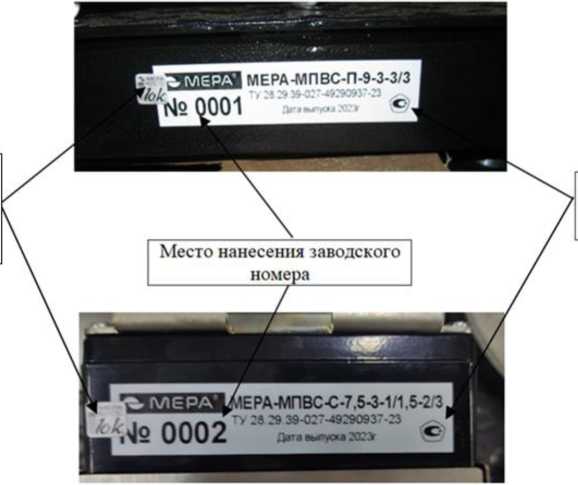

    Рисунок 3 - Примеры маркировочных табличек средства измерений с указанием мест нанесения контрольного знака изготовителя в виде стикера-наклейки, мест нанесения знака утверждения типа и заводского номера

    Пломбирование средства измерений при поверке не предусмотрено.


    Таблица 8 -

    Наименование

    Обозначение

    Количество

    Система информационно-измерительная*

    МЕРА-МПВС

    1 шт.

    Трап**

    -

    -

    Ограничитель**

    -

    -

    Тележка**

    -

    1 шт.

    Продолжение таблицы 8

    Программный комплекс KCM LA для взвешивания и определения центра масс летательных аппаратов. Руководство оператора.

    1 экз.

    Программный комплекс KCM LA для взвешивания и определения центра масс летательных аппаратов. Руководство системного администратора.

    1 экз.

    Схема коммутации элементов системы МЕРА-МПВС

    -

    1 экз.

    Руководство по эксплуатации

    ЭК 4005.00.00.000 РЭ

    1 экз.

    Транспортная тара

    -

    1 компл.

    * - количество ИК (Z3) при Z1=n от 3 до 24, при Z1=C от 3 до 4 - определяется заказом **  - определяется объектом измерения


    Таблица 2 - Метрологические характеристики систем МЕРА-МПВС

    Наименование характеристики

    Значение

    Диапазон измерений массы воздушного судна, кг

    от 6 до 200000

    Пределы допускаемой абсолютной погрешности измерений массы воздушного судна (mpe), кг

    Z3

    ± У (mPei)2

    1i

    Примечание

    • - mpei - предел допускаемой погрешности i-го ИК, участвовавшего в измерении;

    • - количество ИК (Z3) при Z1 ПI от 3 до 24, при Z1=C от 3 до 4

    Таблица 3 - Метрологические характеристики ИК для Z1=n . с одним диапазоном взвешивания

    ИК

    Диапазон измерений ИК, кг

    Поверочный интервал ИК, e, кг

    Пределы допускаемой абсолютной погрешности

    Интервал измерений, e

    mpe

    МЕРА-ВТП-П-4-1/0,3-1

    от 2 до 300

    0,1

    МЕРА-ВТП-П-4-1/0,6-1

    от 4 до 600

    0,2

    МЕРА-ВТП-П-4-1/1,5-1

    от 10 до 1500

    0,5

    от 20e до 500e включ.

    ±1e

    МЕРА-ВТП-П-4-1/3-1

    от 20 до 3000

    1

    св. 500e до 2000e включ.

    ±2e

    МЕРА-ВТП-П-4-1/6-1

    от 40 до 6000

    2

    св. 2000e

    ±3e

    МЕРА-ВТП-П-4-1/10-1

    от 100 до 10000

    5

    МЕРА-ВТП-П-4-1/15-1

    от 100 до 15000

    5

    Таблица 4 - Метрологические характеристики ИК для Z1=n с двумя диапазонами взвешивания

    ИК

    Диапазон измерений ИК, кг

    Поверочный интервал ИК, кг

    Пределы допускаемой абсолютной погрешности

    Интервал измерений, e

    mpe

    МЕРА-ВТП-П-4-2/0,6-1

    W1

    от 2 до 300

    e1

    0,1

    от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 300 до

    600

    е2

    0,2

    от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2

    ±2e

    ±3e

    МЕРА-ВТП-П-4-2/1,5-1

    W1

    от 4 до 600

    e1

    0,2

    от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 600 до

    1500

    е2

    0,5

    от 1200e2 до 2000e2 включ. св. 2000e2 до 3000e2

    ±2e

    ±3e

    МЕРА-ВТП-П-4-2/3-1

    W1

    от 10 до

    1500

    e1

    0,5

    от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 1500 до

    3000

    е2

    1

    от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2

    ±2e

    ±3e

    МЕРА-ВТП-П-4-2/6-1

    W1

    от 20 до

    3000

    e1

    1

    от 20e1 до 500e1 включ. св. 500e1 до 2000 e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 3000 до

    6000

    е2

    2

    от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2

    ±2e

    ±3e

    МЕРА-ВТП-П-4-2/10-1

    W1

    от 40 до

    6000

    e1

    2

    от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 6000 до

    10000

    е2

    5

    от 1200e2 до 2000e2

    ±2e

    МЕРА-ВТП-П-4-2/15-1

    W1

    от 40 до

    6000

    e1

    2

    от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 6000 до

    15000

    е2

    5

    от. 1200e2 до 2000e2 включ. св. 2000e2 до 3000e2

    ±2e

    ±3e

    Таблица 5 - Метрологические характеристики ИК для Z1=C с одним диапазоном взвешивания

    ИК

    Диапазон измерений ИК, кг

    Поверочный интервал ИК, e, кг

    Пределы допускаемой абсолютной погрешности

    Интервал измерений, e

    mpe

    МЕРА-ВТП-I-А-1/0,6-0

    МЕРА-ВТП-I-А- 1/0,6-0-Т

    МЕРА-ВТП-I-А-1/0,6-1

    МЕРА-ВТП-I-А- 1/0,6-1-Т

    от 4 до 600

    0,2

    от 20e до 500e включ. св. 500e до 2000e включ.

    св. 2000e

    ±1e

    ±2e

    ±3e

    МЕРА-ВТП-I-А-1/1-0

    МЕРА-ВТП-I-А- 1/1-0-Т

    МЕРА-ВТП-I- А-1/1-1

    МЕРА-ВТП-I-А- 1/1-1-Т

    от 10 до 1000

    0,5

    МЕРА-ВТП-I- А-1/1,5-0

    МЕРА-ВТП-I-А- 1/1,5-0-Т

    МЕРА-ВТП-I- А-1/1,5-1

    МЕРА-ВТП-I-А- 1/1,5-1-Т

    от 10 до 1500

    0,5

    Продолжение таблицы 5

    ИК

    Диапазон измерений ИК, кг

    Поверочный интервал ИК, е, кг

    Пределы допускаемой абсолютной погрешности

    Интервал измерений, e

    mpe

    МЕРА-ВТП-I-А-1/3-0

    МЕРА-ВТП-I-А- 1/3-0-Т

    МЕРА-ВТП-I-А-1/3-1

    МЕРА-ВТП-ЕА-1/3-1-Т

    от 20 до 3000

    1

    МЕРА-ВТП-I-А-1/6-0

    МЕРА-ВТП-I-А- 1/6-0-Т

    МЕРА-ВТП-I-А-1/6-1

    МЕРА-ВТП-I-А- 1/6-1-Т

    от 40 до 6000

    2

    МЕРА-ВТП-I-А-1/10-0

    МЕРА-ВТП-I-А-1/10-0-Т

    МЕРА-ВТП-I- А-1/10-1

    МЕРА-ВТП-I-А-1/10-1-Т

    от 100 до 10000

    5

    МЕРА-ВТП-I- А-1/15-0

    МЕРА-ВТП-I-А-1/15-0-Т

    МЕРА-ВТП-Т-А-1/15-1

    МЕРА-ВТП-I-А-1/15-0-Т

    от 100 до 15000

    5

    от 20e до 500e включ. св. 500e до 2000e включ.

    св. 2000e

    ±1е

    ±2e

    ±3е

    МЕРА-ВТП-I-А-1/20-0

    МЕРА-ВТП-I-А- 1/20-0-Т

    МЕРА-ВТП-I- А-1/20-1

    МЕРА-ВТП-I-А-1/20-1- Т

    от 200 до 20000

    10

    МЕРА-ВТП-I- А-1/30-0

    МЕРА-ВТП-I-А- 1/30-0-Т

    МЕРА-ВТП-I- А-1/30-1

    МЕРА-ВТП-I-А-1/30-1- Т

    от 200 до 30000

    10

    МЕРА-ВТП-I-А-1/40-0

    МЕРА-ВТП-I-А- 1/40-0-Т

    МЕРА-ВТП-I- А-1/40-1

    МЕРА-ВТП-I-А-1/40-1- Т

    от 400 до 40000

    20

    МЕРА-ВТП-I- А-1/50-0

    МЕРА-ВТП-I-А- 1/50-0-Т

    МЕРА-ВТП-I- А-1/50-1

    МЕРА-ВТП-I-А-1/50-1- Т

    от 400 до 50000

    20

    МЕРА-ВТП-П-А-1/100

    от 1000 до

    100000

    50

    Таблица 6 - Метрологические характеристики ИК для Z1=C с двумя диапазонами взвешивания

    ИК

    Диапазон измерений ИК, кг

    Поверочный интервал ИК, кг

    Пределы допускаемой абсолютной погрешности

    Интервал измерений, e

    mpe

    МЕРА-ВТП-Т-А-2/1-0 МЕРА-ВТП-Т-А-2/1-0-Т

    МЕРА-ВТП-I-А-2/1-1

    МЕРА-ВТП-I-А-2/1-1-Т

    W1

    от 4 до 600

    е1

    0,2

    от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.

    ±1е

    ±2е

    ±3е

    W2

    от 600 до

    1000

    е2

    0,5

    от 1200е2 до 2000e2 включ. св. 2000e2 до 3000e2

    ±2е

    ±3е

    Продолжение таблицы 6

    ИК

    Диапазон измерений ИК, кг

    Поверочный интервал ИК, кг

    Пределы допускаемой абсолютной погрешности

    Интервал измерений, e

    mpe

    МЕРА-ВТП-1-А-2/6-0 МЕРА-ВТП-1-А-2/6-0-Т

    МЕРА-ВТП-1-А-2/6-1

    МЕРА-ВТП-1-А-2/6-1-Т

    W1

    от 20 до

    3000

    e1

    1

    от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 3000 до

    6000

    е2

    2

    от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2

    ±2e

    ±3e

    МЕРА-ВТП-1-А-2/10-0

    МЕРА-ВТП-1-А-2/10-0-Т

    МЕРА-ВТП-1-А-2/10-1

    МЕРА-ВТП-1-А-2/10-1-Т

    W1

    от 40 до

    6000

    e1

    2

    от 20e1 до 500e1 включ. св. 500e1 до 2000 e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 6000 до

    10000

    е2

    5

    от 1200e2 до 2000e2

    ±2e

    МЕРА-ВТП-1-А-2/15-0

    МЕРА-ВТП-1-А-2/15-0-Т

    МЕРА-ВТП-1-А-2/15-1

    МЕРА-ВТП-1-А-2/15-1-Т

    W1

    от 40 до

    6000

    e1

    2

    от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 6000 до

    15000

    е2

    5

    от 1200e2 до 2000e2 включ. св. 2000e2 до 3000e2

    ±2e

    ±3e

    МЕРА-ВТП-1-А-2/20-0

    МЕРА-ВТП-1-А-2/20-0-Т

    МЕРА-ВТП-1-А-2/20-1

    МЕРА-ВТП-1-А-2/20-1-Т

    W1

    от 40 до

    6000

    e1

    2

    от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ.

    ±1e

    ±2e

    ±3e

    W2

    от 6000 до

    20000

    е2

    10

    от 600e2 до 2000e2

    ±2e

    Таблица 7 - Основные технические характеристики

    Наименование характеристики

    Значение характеристики

    Параметры сетевого питания (через адаптер) для ИК МЕРА-ВТП-П:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от встроенного источника постоянного тока:

    • - напряжение, В

    Напряжение электропитания от внешнего источника постоянного тока для ИК МЕРА-ВТП-I, МЕРА-ВТП-II

    • - от внешнего источника постоянного тока, напряжение, В

    • - от цепи Ethernet

    • - от встроенного источника постоянного тока, напряжение, В

    от 187 до 242

    от 49 до 51

    от 5,5 до 7,8

    от 9 до 12

    по стандарту IEEE 802.3at от 7,1 до 8,4

    Рабочие условия эксплуатации:

    - температура окружающей среды, °С

    от -10 до +40


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
