Номер по Госреестру СИ: 89824-23
89824-23 Течеискатели масс-спектрометрические гелиевые
(ZQJ-Vactron)
Назначение средства измерений:
Течеискатели масс-спектрометрические гелиевые ZQJ-Vactron (далее - течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов.
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 1
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 2
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 3
Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 4
Программное обеспечение
Течеискатели имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для: управления работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов) и масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия); автоматической диагностики состояния течеискателя; приема и обработки измерительной информации от модуля масс-спектрометрического анализатора; формирования выходных сигналов и передачи их на экран.
Метрологически значимым является ПО микропроцессора течеискателя, влияние метрологически значимого ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО течеискателя представлены в Таблице 1.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
v.CPU |
Номер версии (идентификационный номер) ПО, не ниже |
3.7.18 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта течеискателя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Принцип работы и режимы течеискателя» руководства по эксплуатации «Течеискатели масс-спектрометрические гелиевые ZQJ-Vactron. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод
течеискания. Общие требования;
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-
спектрометрического метода контроля герметичности;
Стандарт организации. Течеискатели масс-спектрометрические гелиевые ZQJ-Vactron.
ПравообладательKYKY Technology Co., LTD., Китай
Адрес: No. 13 BeiErTiao ZhongGuanCun, Beijing, China
Телефон: (86) 10 82548271, факс: (86) 10 62617951
Изготовитель
KYKY Technology Co., LTD., Китай
Адрес: No. 13 BeiErTiao ZhongGuanCun, Beijing, China
Телефон: (86) 10 82548271, факс: (86) 10 62617951
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
KYKY Technology Co., LTD., КитайАдрес: No. 13 BeiErTiao ZhongGuanCun, Beijing, China
Телефон: (86) 10 82548271, факс: (86) 10 62617951
Принцип действия течеискателей основан на измерении ионного тока, пропорционального количеству ионизированных молекул пробного газа.
В корпусе течеискателя находятся масс-спектрометрический анализатор (далее - анализатор), настроенный на регистрацию ионов гелия в качестве пробного газа, вакуумная система в сборе, высоковакуумный насос. Подключение испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительного фланца (испытательный порт), расположенного на верхней панели корпуса течеискателя. Молекулы газа, попадая в анализатор, ионизируются ионным источником. Данные положительно заряженные частицы ускоряются в магнитном поле по окружности, радиус которой зависит от относительной атомной массы иона. При выборе массы гелия (по умолчанию) только ионы гелия могут проходить через фильтр и достигать ионного коллектора, на котором измеряется поток ионов, в виде электрического сигнала.
Управление работой течеискателя и цифровой контроль результатов измерений осуществляется с помощью панели управления.
В течеискателях предусмотрены режимы измерений по входу течеискателя: «Вакуум. метод» - «Нормальный», «Вакуум. метод» - «Массивная течь», переключение между которыми осуществляется в автоматическом или в ручном режиме. Также в течеискателях реализован режим поиска течей «Методом щупа».
Течеискатели выпускаются в пяти исполнениях ZQJ-Vactron-3200, ZQJ-Vactron-3200I, ZQJ-Vactron-3200K, ZQJ-Vactron-3200G, ZQJ-Vactron-3200U. Течеискатель ZQJ-Vactron-3200 -базовое исполнение течеискателя с встроенным вакуумным насосом, ZQJ-Vactron-3200I - течеискатель без встроенного насоса, ZQJ-Vactron-3200K - течеискатель с внешним масляным насосом на транспортировочной тележке, ZQJ-Vactron-3200G - течеискатель с внешним безмасляным насосом на транспортировочной тележке , ZQJ-Vactron-3200U - течеискатель с встроенным безмасляным насосом.
Пломбировка корпуса течеискателя не предусмотрена.
Заводской номер течеискателя наносится в формате буквенно-цифрового обозначения на корпус течеискателя методом наклейки.
Нанесение знака поверки на корпус течеискателя не предусмотрено.
Общий вид течеискателя представлен на рисунке 1 (без тележки) и рисунке 2 (с тележкой). Место нанесения маркировки течеискателя представлено на рисунке 3. Маркировка течеискателя представлена на рисунке 4.

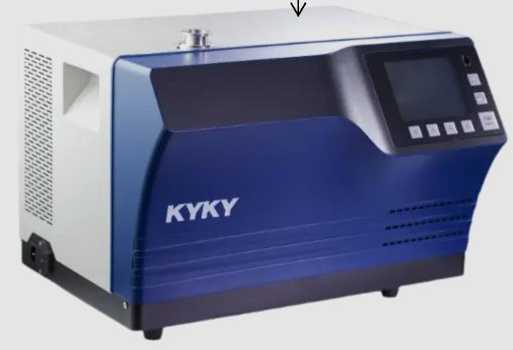

Рисунок 1 - Общий вид течеискателей масс-спектрометрических гелиевых
исполнения ZQJ-Vactron-3200, ZQJ-Vactron-3200I, ZQJ-Vactron -3200U
Рисунок 2 - Общий вид течеискателей масс-спектрометрических гелиевых исполнения ZQJ-Vactron-3200K и ZQJ-Vactron-3200G
Место нанесения маркировки
Рисунок 3 - Место нанесения маркировки
■ ж ■ 1Ж ■ KYKY TECHNOLOGY СО., LTD.
Течеискатель масс-спектрометрический гелиевый ZQJ-Vactron
Исполнение: ZQJ-Vactron-3200 ---------------
Параметры электропитания: (220+22) В, (50+1) Гц Производитель: KYKY Technology Со., LTD.
Место указания исполнения течеискателя
Адрес производства: No.13 BeiErTiao ZhongGuanCun, Beijing, P. R. China
Рисунок 4 - Маркировка течеискателя
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с (1):
|
от 140-12 до 1-10-1 от 140-9 до 1-10-1 |
Пределы допускаемой относительной погрешности измерений потока газа в вакууме по входу течеискателя, %
|
± (0,15 + Qнпи Ч>. • (3)>100 ± 50 |
(3^изм - значение измеренного потока |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон показаний потока газа в вакууме в режиме «Метод щупа», 1кгм3/с |
от 540-9 до Т10-2 |
Габаритные размеры, мм, не более (без учёта габаритов транспортировочной тележки): | |
- длина |
545 |
- высота |
380 |
- ширина |
430 |
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 |
- частота переменного тока, Гц |
50 ± 1 |
Условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °С |
от +10 до +35 |
- относительная влажность воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средняя наработка до отказа, ч, не менее |
15000 |
Средний срок службы, лет |
12 |
