Номер по Госреестру СИ: 89728-23
89728-23 Вискозиметры стеклянные капиллярные эталонные
(Обозначение отсутствует)
Назначение средства измерений:
Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для применения в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Внешний вид.
Вискозиметры стеклянные капиллярные эталонные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622;
Техническая документация ФГУП «ВНИИМ им. Д.И.Менделеева».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.
Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.
Вискозиметры представляют собой {/-образную стеклянную трубку.
Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указывают заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.
К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 070413, 250513, 870305, 280513, 220513, 230513, 120601, 120602, 061207, 140808, 321108, 281008, 340609, 780912, 760215, 760216, 760221. Заводской номер в цифровом формате нанесен на широкую трубку вискозиметра методом ультразвуковой гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид вискозиметров представлен на рисунке 1.
Пломбирование вискозиметра не предусмотрено.

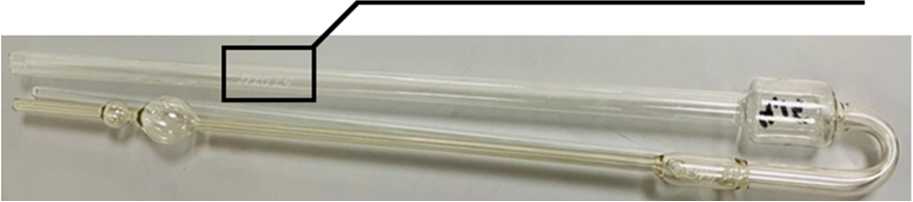

Место нанесения заводского номераРисунок 1 - Общий вид вискозиметра
Таблица 3 - Комплектность вискозиметров
Наименование |
Обозначение |
Количество |
Вискозиметр стеклянный капиллярный эталонный |
заводские номера 070413, 250513, 870305, 280513, 220513, 230513, 120601, 120602, 061207, 140808, 321108, 281008, 340609, 780912, 760215, 760216, 760221 |
17 шт. |
Футляр для вискозиметров |
- |
4 шт. |
Руководство по эксплуатации |
Хд 2.842.001 РЭ |
1 экз. |
Таблица 1 - Метрологические характеристики вискозиметров
Заводской номер вискозиметра |
Номинальное значение постоянной С, мм2/с2 |
Диапазон измерений вязкости, мм2/с |
Пределы допускаемой относительной погрешности определения постоянных вискозиметров, % |
Отклонение постоянной вискозиметра от номинального значения, %, не более |
070413 |
0,0017 |
от 0,4 до 3,4 |
± (0,0109Тп(С) + 0,1214)*, где С - номинальное значение постоянной вискозиметра, мм2/с2 |
± 30 |
250513 | ||||
870305 |
0,005 |
от 1 до 10 | ||
280513 | ||||
220513 |
0,017 |
от 3,4 до 34,0 | ||
230513 | ||||
120601 |
0,05 |
от 10 до 100 | ||
120602 | ||||
061207 |
0,17 |
от 34 до 340 | ||
140808 | ||||
321108 |
0,5 |
от 100 до 1000 | ||
281008 | ||||
340609 |
1,7 |
от 340 до 3400 | ||
780912 | ||||
760215 |
5,5 |
от 1000 до 10000 | ||
760216 | ||||
760221 |
17,0 |
от 3400 до 34000 | ||
* не более 0,2 % |
Таблица 2 - Основные технические характеристики вискозиметров
Наименование характеристики |
Значение |
Условия эксплуатации вискозиметров: - температура окружающего воздуха, °С |
от 18 до 22 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Габаритные размеры (ДхШ), мм, не более |
55 х 610 |
Масса, кг, не более |
0,2 |
Средний срок службы, лет |
25 |
Наработка на отказ, ч, не менее |
48000 |
