Номер по Госреестру СИ: 89502-23
89502-23 Резервуары стальные горизонтальные цилиндрические
(РГС)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 7
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 8
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 9
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуаров типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 паспорта «Данные о методах измерений, других испытаниях и исследованиях».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Димитровград-нефтемаш»
(ООО «Димитровград-нефтемаш»)
ИНН 7329018332
Юридический адрес: 433504, Ульяновская обл., г. Димитровград, ул. Промышленная, д. 54Б
Телефон: +7 (84235) 6-94-02
E-mail: buh-dnm@bk.ru
Изготовитель
Общество с ограниченной ответственностью «Димитровград-нефтемаш»(ООО «Димитровград-нефтемаш»)
ИНН 7329018332
Адрес: 433504, Ульяновская обл., г. Димитровград, ул. Промышленная, д. 54Б Телефон: +7 (84235) 6-94-02
E-mail: buh-dnm@bk.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области» (ФБУ «Ульяновский ЦСМ»)Адрес: 432002, г. Ульяновск, ул. Урицкого, д. 13
Телефон/факс: (89372)753737, (8422) 43-52-35;
Web-сайт: http://ulcsm.ru
E-mail: csm@ulcsm.ru
Правообладатель
Общество с ограниченной ответственностью «Димитровград-нефтемаш»(ООО «Димитровград-нефтемаш»)
ИНН 7329018332
Юридический адрес: 433504, Ульяновская обл., г. Димитровград, ул. Промышленная, д. 54Б
Телефон: +7 (84235) 6-94-02
E-mail: buh-dnm@bk.ru
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3, 63 м3, 200 м3, подземного размещения.
Резервуары стальные горизонтальные цилиндрические РГС изготовлены в следующих модификациях: РГС-25, РГС-63, РГС-200 в зависимости от вместимости.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды, с днищами, состоящие из одной секции, оборудованные люками и приемнораздаточными парубками. Заполнение и выдача продукта осуществляется через приемнораздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС расположены на площадке Туринской нефтебазы ООО «Газпромнефть-Терминал», Тюменская область, Тюменский район, 23-й километр Федеральной автомобильной дороги «Тюмень - Ханты - Мансийск».
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр наносятся аэрографическим способом на крышки люков резервуаров.

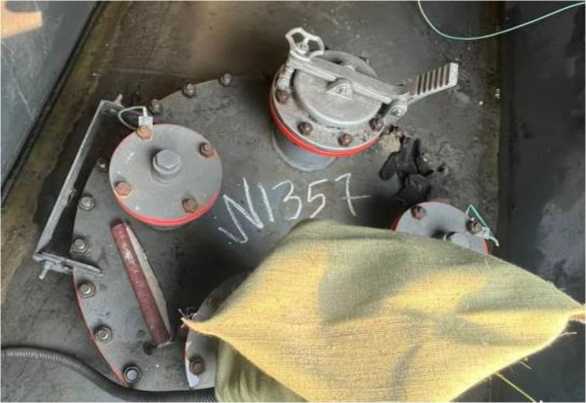

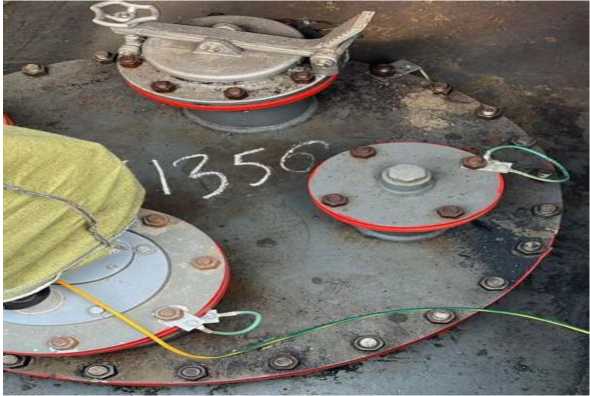

Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-25 с зав. №№ 1356, 1357, 1358 представлены на рисунке 1.

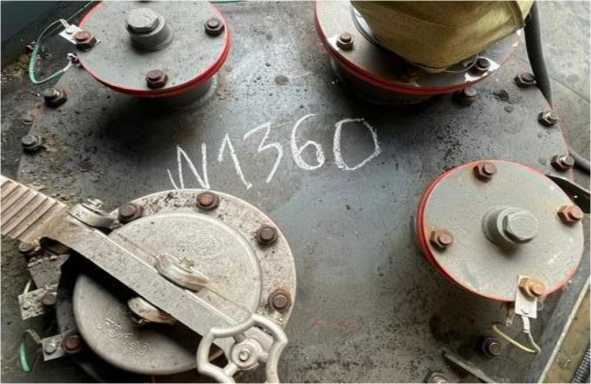

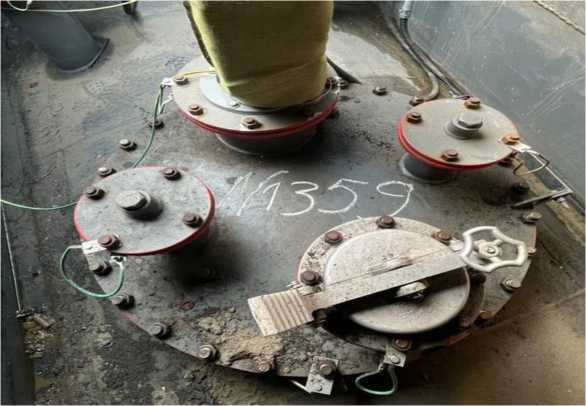

Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-25 с зав. №№ 1359, 1360 представлены на рисунке 2.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-63 с зав. № 1361 представлена на рисунке 3.

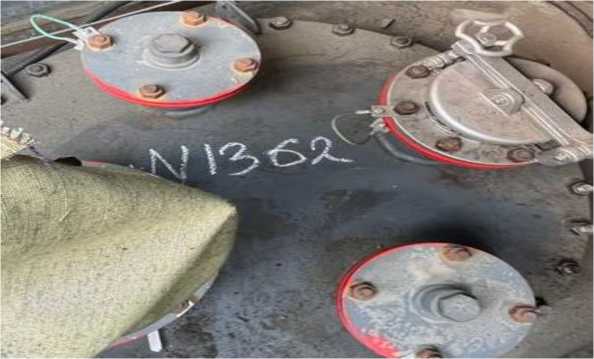

Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-63 с зав. № 1362 представлена на рисунке 4.

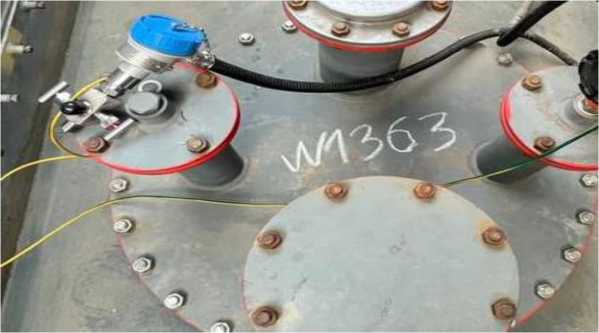

Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-200 с зав. № 1363 представлена на рисунке 5.
Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-25 с зав. №№ 1356, 1357, 1358, 1359, 1360 представлен на рисунке 6.

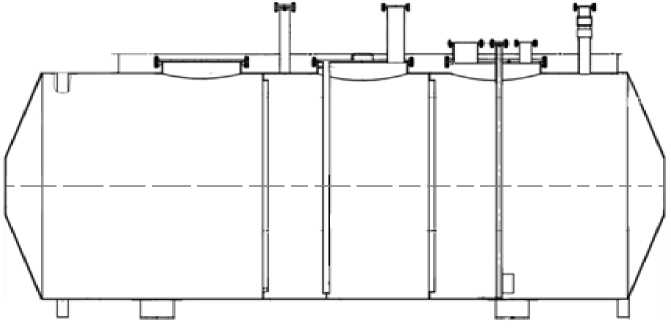

Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-63 с зав. №№ 1361, 1362 представлен на рисунке 7.

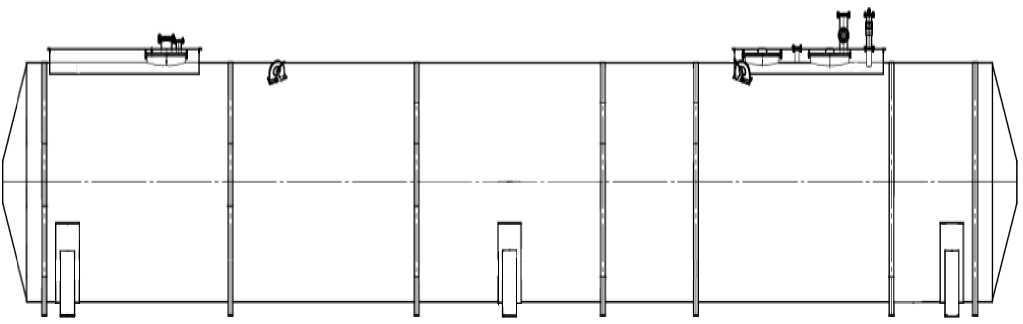

Эскиз резервуара стального горизонтального цилиндрического РГС, модификации РГС-200 с зав. №1363 представлен на рисунке 8.
Нанесение знака поверки на средство измерений не предусмотрено.

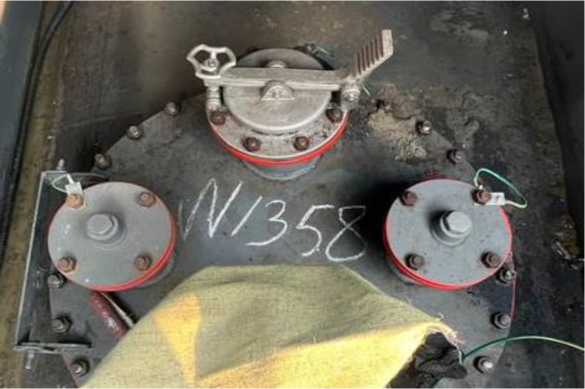

Рисунок 1 - Фотографии горловин и заводский номеров резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-25 с зав. №№ 1356, 1357, 1358
Рисунок 2 - Фотографии горловин и заводский номеров резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-25 с зав. №№ 1359, 1360
Рисунок 3 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-63 с зав. №1361
Рисунок 4 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-63 с зав. №1362
Рисунок 5 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-200 с зав. № 1363
Рисунок 6 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС,
модификации РГС-25 с зав. №№ 1356, 1357, 1358, 1359, 1360
1 «1 и its |
й -Hr-W | |||||||
ш |
\ | |||||||
\ |
--о-- |
С- |
- |
/ |
Рисунок 7 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-63 с зав. №№ 1361, 1362
Рисунок 8 - Эскиз резервуара стального горизонтального цилиндрического РГС, модификации РГС-200 с зав. №1363
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС не предусмотрено.
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1, 2 и 3.
Таблица 1 - Основные метрологические характеристики
Наименование характеристики |
Значение | |||
Модификация |
РГС-25 |
РГС-63 |
РГС-200 | |
Номинальная вместимость, м3 |
25 |
63 |
63 |
200 |
Заводской номер |
1356 1357 1358 1359 1360 |
1361 |
1362 |
1363 |
Пределы допускаемой относительной погрешности определения вместимости резервуаров,% |
± 0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |||||||
Модификация |
ГС-25 |
РГС-63 |
РГС-200 | |||||
Заводской номер |
1356 |
1357 |
1358 |
1359 |
1360 |
1361 |
1362 |
1363 |
Количество секций, не более |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Габаритные размеры, мм, не более | ||||||||
- диаметр |
2588 |
2588 |
2588 |
2588 |
2588 |
3220 |
3220 |
3710 |
- длина |
5945 |
5945 |
5945 |
5945 |
5945 |
9260 |
9260 |
21790 |
Масса резервуара, кг, не более |
5500 |
5500 |
5500 |
5500 |
5500 |
10500 |
10500 |
33000 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации для всех модификаций:
|
от - 39 до + 37 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
25 |
