Номер по Госреестру СИ: 89457-23
89457-23 Детекторы транспорта
("Скальд")
Назначение средства измерений:
Детекторы транспорта «Скальд» (далее - детекторы) предназначены для измерений интервалов времени и значений текущего времени, синхронизированных с национальной шкалой координированного времени UTC(SU), значений текущих навигационных параметров с определением на их основе координат местоположения детекторов в плане.
Внешний вид.
Детекторы транспорта
Рисунок № 1
Общие сведения
Дата публикации - 11.07.2023
Срок свидетельства - 10.07.2028
Номер записи - 191430
ID в реестре СИ - 1409671
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
"Скальд-4",
Производитель
Изготовитель - Общество с ограниченной ответственностью "ВойсЛинк" (ООО "ВойсЛинк")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1438 от 2023.07.10 ПРИКАЗ Об утверждении типов средств измерений
Наличие аналогов СИ: Детекторы транспорта ("Скальд")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ВойсЛинк" (ООО "ВойсЛинк")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89457-23 10.07.2028 |
Детекторы транспорта, "Скальд" Общество с ограниченной ответственностью "ВойсЛинк" (ООО "ВойсЛинк") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Детекторы транспорта ("Скальд")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Детекторы транспорта ("Скальд")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В детекторах используется встроенное программное обеспечение (далее — ПО). ПО предназначено для управления процессом измерений, обработки, хранения и передачи полученной информации.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 1 — Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
Специализированное программное обеспечение аппаратно-программного комплекса «Скальд» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на нижней части корпуса детектора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и работа» документа «Детектор транспорта «Скальд». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 279070000-002-97296378-2016 «Детектор транспорта». Технические условия». Правообладатель
Общество с ограниченной ответственностью «ВойсЛинк» (ООО «ВойсЛинк»)
ИНН 7715617958
Юридический адрес: 127322, г. Москва, ул. Милашенкова, д. 4А, к. 1, эт. 2, помещ. I, ком. 14
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИПринцип действия детекторов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов космических аппаратов космических навигационных систем GPS/ГЛОНАСС с помощью приемника, входящего в состав детекторов, автоматической синхронизации шкалы времени детекторов с национальной шкалой координированного времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые детекторами.
Детекторы выпускаются в двух модификациях «Скальд»-2 и «Скальд»-4, отличающиеся количеством контролируемых полос (2 и 4 соответственно).
Конструктивно детектор состоит из моноблока, в состав которого входят видеоблок, блок обработки и хранения данных, блок распознавания номера транспортных средств, блок коммутации, блок питания, модуль GPS/ГЛОНАСС, блок инфракрасной подсветки (опционально).
Детекторы работают круглосуточно и в автоматическом режиме без участия человека. Корпуса детекторов защищены от проникновения пломбами.

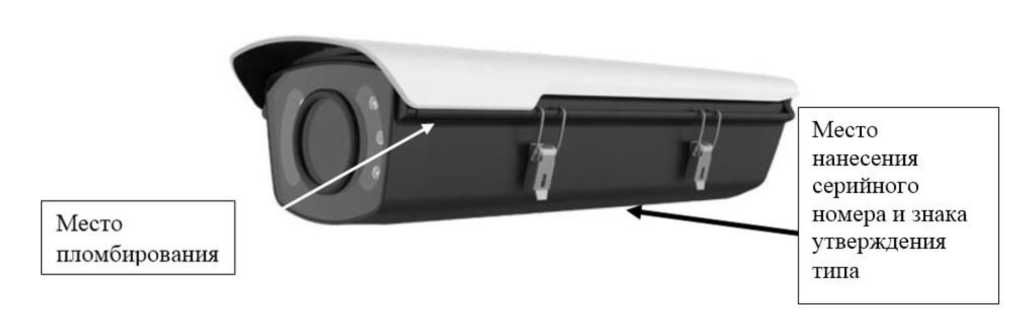

Общий вид детекторов представлен на рисунке 1.
Рисунок 1. Общий вид детекторов транспорта «Скальд», места нанесения знака утверждения типа и пломбировки.
Знак поверки на детекторы не наносится.
Серийный номер наносится методом печати на этикетку, расположенную на нижней части корпуса детектора и дублируется на внутренней части крышки корпуса детектора. Формат нанесения серийного номера буквенно-числовой.
детекторов приведены в таблицах 2 и 3.
Таблица 2 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений интервалов времени, с |
от 0 до 86400 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени детекторов относительно национальной шкалы координированного времени UTC(SU), мс |
±10 |
|
Допускаемые доверительные границы абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения детекторов в плане*, м |
±5 |
|
* - метрологическая характеристика определена по сигналам от спутников GPS и ГЛОНАСС, принимаемых одновременно, при значениях PDOP < 3. Примечание - Метрологические характеристики определены для следующих условий эксплуатации:
| |
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы в сутки, с |
86400 |
|
Напряжение питания от сети переменного тока, В |
от 187 до 264 |
