Номер по Госреестру СИ: 89439-23
89439-23 Трансформаторы тока
(ТФНД-110М-II)
Назначение средства измерений:
Трансформаторы тока ТФНД-110М-11 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

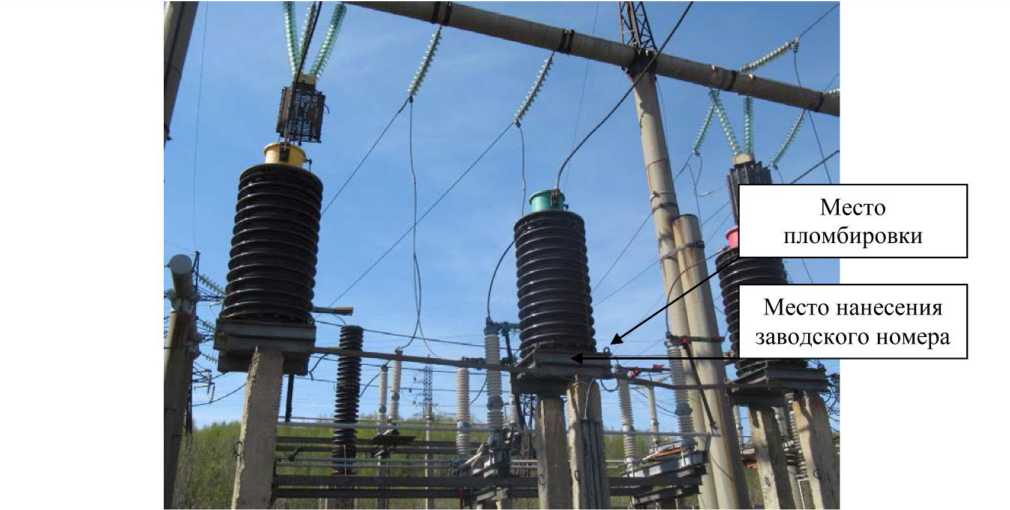

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 27.06.2023
Срок свидетельства -
Номер записи - 191412
ID в реестре СИ - 1409484
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФНД-110М-II, ТФНД-110-II,
Производитель
Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1322 от 2023.06.26 ПРИКАЗ_Об утверждении типов средств измерений (22)
№1155 от 2024.05.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТФНД-110М-II)
