Номер по Госреестру СИ: 89432-23
89432-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Центральные электрические сети"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - «Центральные электрические сети» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

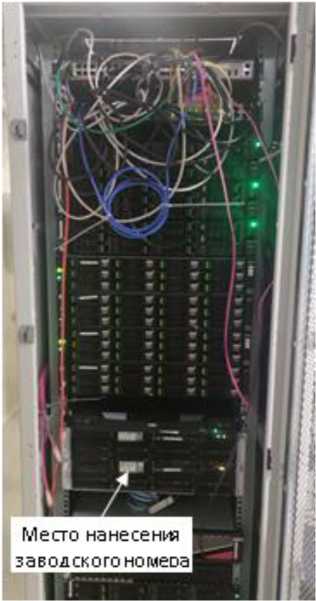

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Центральные электрические сети"
Рисунок № 1
Общие сведения
Дата публикации - 27.06.2023
Срок свидетельства -
Номер записи - 191405
ID в реестре СИ - 1409477
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1322 от 2023.06.26 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Центральные электрические сети" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88881-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - ПС 110 кВ "Лаврики" (ПС-218) 110/10 кВ, Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88998-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - ПС-559 "Новожилово" 110/10 кВ, Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89092-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - ПС 110 кВ "Тосно-Новая" (ПС-539) 110/10 кВ, Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89199-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - ПС 110 кВ "Кудрово" (ПС-335) 110/10 кВ, Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89200-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - ПС 110 кВ "Мега-Парнас" (ПС-98) 110/10 кВ, Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89432-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Центральные электрические сети", Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90693-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Всеволожские горэлектросети", Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90694-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Киришские городские электрические сети", Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90695-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Южные электрические сети", Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91111-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Северные электрические сети", Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91457-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП ТК КЕДР, Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92144-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Сосновоборские горэлектросети", Обозначение отсутствует Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Центральные электрические сети" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" - "Центральные электрические сети" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется ПО «АльфаЦЕНТР», ПО «Пирамида Сети», ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
аблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные |
Значение |
|
ПО «АльфаЦ |
ЕНТР» |
|
1 |
2 |
|
Идентификационное наименование модуля ПО |
ac metrology.dll |
|
Цифровой идентификатор модуля ПО |
3B736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
ПО «Пирамида Сети» | |
|
1 |
2 |
|
Идентификационное наименование модуля ПО |
BinaryPackControls.dll |
|
Цифровой идентификатор модуля ПО |
EB1984E0072ACFE1C797269B9DB15476 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
CheckDataIntegrity.dll |
|
Цифровой идентификатор модуля ПО |
E021CF9C974DD7EA91219B4D4754D5C7 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ComlECFunctions.dll |
|
Цифровой идентификатор модуля ПО |
BE77C5655C4F19F89A1B41263A16CE27 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ComModbusFunctions.dll |
|
Цифровой идентификатор модуля ПО |
AB65EF4B617E4F786CD87B4A560FC917 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ComStdFunctions.dll |
|
Цифровой идентификатор модуля ПО |
EC9A86471F3713E60C1DAD056CD6E373 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
DateTimeProcessing.dll |
|
Цифровой идентификатор модуля ПО |
D1C26A2F55C7FECFF5CAF8B1C056FA4D |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
S afeValuesDataUpdate.dll |
|
Цифровой идентификатор модуля ПО |
B6740D3419A3BC1A42763860BB6FC8AB |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
SimpleVerifyDataStatuses.dll |
|
Цифровой идентификатор модуля ПО |
61C1445BB04C7F9BB4244D4A085C6A39 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
SummaryCheckCRC. dll |
|
Цифровой идентификатор модуля ПО |
EFCC55E91291DA6F80597932364430D5 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ValuesDataProcessing.dll |
|
Цифровой идентификатор модуля ПО |
013E6FE1081A4CF0C2DE95F1BB6EE645 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
ПО «Пирамида 2.0» | |
|
Идентификационное наименование модуля ПО |
BinaryPackControls.dll |
|
Цифровой идентификатор модуля ПО |
EB1984E0072ACFE1C797269B9DB15476 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
CheckDataIntegrity.dll |
|
1 |
2 |
|
Цифровой идентификатор модуля ПО |
E021CF9C974DD7EA91219B4D4754D5C7 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ComIECFunctions.dll |
|
Цифровой идентификатор модуля ПО |
BE77C5655C4F19F89A1B41263A16CE27 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ComModbusFunctions.dll |
|
Цифровой идентификатор модуля ПО |
AB65EF4B617E4F786CD87B4A560FC917 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ComStdFunctions.dll |
|
Цифровой идентификатор модуля ПО |
EC9A86471F3713E60C1DAD056CD6E373 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
DateTimeProcessing.dll |
|
Цифровой идентификатор модуля ПО |
D1C26A2F55C7FECFF5CAF8B1C056FA4D |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
S afeValuesDataUpdate.dll |
|
Цифровой идентификатор модуля ПО |
B6740D3419A3BC1A42763860BB6FC8AB |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
SimpleVerifyDataStatuses.dll |
|
Цифровой идентификатор модуля ПО |
61C1445BB04C7F9BB4244D4A085C6A39 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
SummaryCheckCRC. dll |
|
Цифровой идентификатор модуля ПО |
EFCC55E91291DA6F80597932364430D5 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ValuesDataProcessing.dll |
|
Цифровой идентификатор модуля ПО |
013E6FE1081A4CF0C2DE95F1BB6EE645 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - «Центральные электрические сети». МВИ 26.51/212/23, аттестованной ООО «Энерготестконтроль». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательОбщество с ограниченной ответственностью «РКС-энерго» (ООО «РКС-энерго»)
ИНН 3328424479
Юридический адрес: 187320, Ленинградская обл., Кировский р-н, г. Шлиссельбург, ул. Жука, д 3, помещ. 204
Телефон: 8 (812) 332-05-20
E-mail: office@rks-energo.ru
Изготовитель
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)
Юридический адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1 Телефон: 8 (495) 6478818
E-mail: golovkonata63@gmail.com
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)
Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1 Телефон: 8 (495) 6478818
E-mail: golovkonata63@gmail.com
Правообладатель
Общество с ограниченной ответственностью «РКС-энерго» (ООО «РКС-энерго»)ИНН 3328424479
Юридический адрес: 187320, Ленинградская обл., Кировский р-н, г. Шлиссельбург, ул. Жука, д 3, помещ. 204
Телефон: 8 (812) 332-05-20
E-mail: office@rks-energo.ru
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя интеллектуальный контроллер (УСПД) SM160 - 02M, каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы.
-
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы баз данных (СБД): СБД ООО «РКС-энерго» с установленным программным обеспечением (ПО) «АльфаЦЕНТР», СБД ПАО «Россети Ленэнерго» с установленным ПО «Пирамида Сети», СБД АО «ЛОЭСК» с установленным ПО «Пирамида 2.0», устройства синхронизации времени УСВ-3 и УСВ-2 (УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации. СБД ООО «РКС-энерго», СБД АО «ЛОЭСК», СБД ПАО «Россети Ленэнерго» - (далее - сервер ИВК).
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.
Цифровой сигнал с выходов счетчиков ИИК №№ 3 - 28 при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и ее передача на ИВК ПАО «Россети Ленэнерго». УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
Цифровой сигнал с выходов счетчика ИИК № 1-2, 29-37, 41-53 при помощи технических средств приема-передачи данных поступает на входы ИВК AO «ЛОЭСК, для ИИК № 38-40 на входы ИВК ПАО «Россети Ленэнерго», где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. ИВК с периодичностью опроса не реже 1 раза в сутки опрашивают счетчики электроэнергии и считывают с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
ИВК AO «ЛОЭСК» и ПАО «Россети Ленэнерго» в автоматическом режиме один раз в сутки формируют отчеты в формате XML и отправляют данные коммерческого учета на ИВК ООО «РКС-энерго».
ИВК ООО «РКС-энерго» раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входят устройства синхронизации времени типа УСВ-2 и УСВ-3, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
ИВК ООО «РКС-энерго», AO «ЛОЭСК», ПАО «Россети Ленэнерго», периодически с установленным интервалом проверки текущего времени, сравнивают собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 с и более, ИВК ООО «РКС-энерго», AO «ЛОЭСК», ПАО «Россети Ленэнерго» производят синхронизацию собственной шкалы времени со шкалой времени УСВ.
Сравнение шкалы времени УСПД со шкалой времени ИВК ПАО «Россети Ленэнерго» осуществляется во время сеанса связи, но не реже 1 раза в сутки. Синхронизация шкалы времени УСПД производится независимо от величины расхождения со шкалой времени ИВК ПАО «Россети Ленэнерго».
Сравнение шкалы времени счетчиков ИИК №№ 3 - 28 со шкалой времени УСПД осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.
Сравнение шкалы времени счетчика ИИК № 1-2, 29-37, 41-53 со шкалой времени ИВК AO «ЛОЭСК» осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК AO «ЛОЭСК» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.
Сравнение шкалы времени счетчика ИИК № 38-40 со шкалой времени ИВК ПАО «Россети Ленэнерго» осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК ПАО «Россети Ленэнерго» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус СБД ООО «РКС-энерго».
Общий вид СБД ООО «РКС-энерго» с указанием места нанесения заводского номера АИИС КУЭ представлен на рисунке 1.
Рисунок 1 - Общий вид СБД ООО «РКС-энерго» АИИС КУЭ с указанием места нанесения заводского номера
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Трансформатор тока |
ТЛК |
10 |
|
ТЛО-10 |
27 | |
|
ТЛШ-10 |
6 | |
|
ТОЛ-10-I |
9 | |
|
ТОЛ-10 III |
3 | |
|
ТОЛ-НТ3 |
6 | |
|
ТПК-10 |
6 | |
|
ТПЛ-10 |
4 | |
|
ТПЛ-10с |
19 | |
|
ТПЛМ-10 |
2 | |
|
ТПФ |
2 | |
|
Т-0,66 |
24 | |
|
ТОП М-0,66 УЗ |
3 | |
|
ТШП-0,66 |
6 | |
|
ТШП-0,66 У3 |
9 |
|
1 |
2 |
3 |
|
Трансформатор напряжения |
ЗНАМИТ-10(6)-1 УХЛ2 |
3 |
|
ЗНОЛПМ |
3 | |
|
ЗНОЛП-НТЗ-10 |
6 | |
|
ЗНОЛП-НТЗ-6 |
3 | |
|
НАМИ-10 |
1 | |
|
НАМИ-10-95 УХЛ2 |
3 | |
|
НАМИТ-10 |
6 | |
|
НАМИТ-10-2 |
1 | |
|
НОЛ-СЭЩ-6-1 |
3 | |
|
НОЛ-10 III |
3 | |
|
НТМИ-10-66 УЗ |
1 | |
|
Счетчик электрической энергии |
A1805RALQ-P4GB-DW-4 |
19 |
|
Меркурий 234 ARTМ2-00 DPBR.G |
1 | |
|
Меркурий 234 ARTМ2-00 PBR.R |
5 | |
|
ПСЧ-4ТМ.05 |
1 | |
|
ПСЧ-4ТМ.05.04 |
6 | |
|
ПСЧ-4ТМ.05.05 |
1 | |
|
ПСЧ-4ТМ.05М |
5 | |
|
ПСЧ-4ТМ.05М.04 |
3 | |
|
ПСЧ-4ТМ.05МД.01 |
3 | |
|
ПСЧ-4ТМ.05МД.05 |
1 | |
|
ПСЧ-4ТМ.05МК.00.01 |
2 | |
|
ПСЧ-4ТМ.05МК.00 |
1 | |
|
ПСЧ-4ТМ.05МК.20 |
1 | |
|
СЭТ-4ТМ.03МК |
1 | |
|
СЭТ-4ТМ.03МК.01 |
3 | |
|
Интеллектуальный контроллер |
SM160-02M |
5 |
|
Устройство синхронизации времени |
УСВ-2 |
1 |
|
УСВ-3 |
1 | |
|
Сервер ИВК |
СБД ООО «РКС-энерго» |
1 |
|
СБД AO «ЛОЭСК» |
1 | |
|
СБД ПАО «Россети Ленэнерго» |
1 | |
|
Документация | ||
|
Формуляр |
ФО 26.51/212/23 |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование измерительного канала |
Состав измерительного канала | ||||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
ИВКЭ |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ПС 110 кВ Кировский завод ЖБИ (ПС-382), ЗРУ-6 кВ, 2с.ш. 6 кВ, яч.16, ввод 6 кВ Т-2 |
ТЛШ-10 2000/5, КТ 0,5S Рег. № 11077-07 |
ЗНАМИТ-10(6)-1 УХЛ2 6000/100 КТ 0,5 Рег. № 40740-09 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07 |
1 |

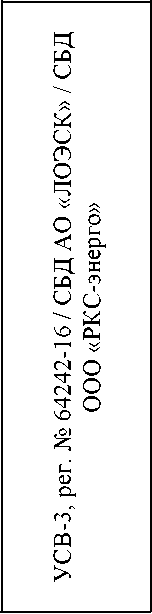

УСВ-3, рег. № 64242-16 / СБД AO «ЛОЭСК» / СБД ООО «РКС-энерго» |
|
2 |
ПС 110 кВ Кировский завод ЖБИ (ПС-382), ЗРУ-6 кВ, 1с.ш. 6 кВ, яч.17, ввод 6 кВ Т-1 |
ТЛШ-10 2000/5, КТ 0,5S Рег. № 11077-07 |
ЗНАМИТ-10(6)-1 УХЛ2 6000/100 КТ 0,5 Рег. № 40740-09 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07 | ||
|
3 |
ПС 110 кВ Ивановская (ПС-207), КРУН-10 кВ, 1с.ш. 10 кВ, яч.02, КЛ-10 кВ ф.207-02 |
ТЛК 300/5, КТ 0,5S Рег. № 42683-09 |
НТМИ-10-66 УЗ 10000/100 КТ 0,5 Рег. № 831-69 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 |
SM160-02M, рег. № 71337-18 |
УСВ-2, рег. № 41681-10 / СБД ПАО «Россети Ленэнерго»/ УСВ-3, рег. № 64242-16/СБД ООО «РКС-энерго» |
|
4 |
ПС 110 кВ Ивановская (ПС-207), КРУН-10 кВ, 1с.ш. 10 кВ, яч.03, КЛ-10 кВ ф.207-03 |
ТОЛ-НТ3 400/5, КТ 0,5S Рег. № 69606-17 |
НТМИ-10-66 УЗ 10000/100 КТ 0,5 Рег. № 831-69 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
5 |
ПС 110 кВ Ивановская (ПС-207), КРУН-10 кВ, 2с.ш. 10 кВ, яч.13, КЛ-10 кВ ф.207-13 |
ТЛК 300/5, КТ 0,5S Рег. № 42683-09 |
НАМИТ-10 10000/100 КТ 0,5 Рег. № 16687-02 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
6 |
ПС 110 кВ Ивановская (ПС-207), КРУН-10 кВ, 2с.ш. 10 кВ, яч.15, КЛ-10 кВ ф.207-15 |
ТЛК 300/5, КТ 0,5S Рег. № 42683-09 |
НАМИТ-10 10000/100 КТ 0,5 Рег. № 16687-02 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
7 |
ПС 110 кВ Ивановская (ПС-207), КРУН-10 кВ, 2с.ш. 10 кВ, яч.20, КЛ-10 кВ ф.207-20 |
ТОЛ-НТ3 400/5, КТ 0,5S Рег. № 69606-17 |
НАМИТ-10 10000/100 КТ 0,5 Рег. № 16687-02 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
8 |
ПС 35 кВ Мга (ПС-720), КРУН-6 кВ, 1с.ш. 6 кВ, КЛ-6 кВ ф.720-02 |
ТЛО-10 300/5, КТ 0,5S Рег. № 25433-11 |
НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-07 |
Меркурий 234 ARTМ2-00 DPBR.G КТ 0,5S/1,0 Рег. № 75755-19 |
SM160-02M, рег. № 71337-18 |
УСВ-2, рег. № 41681-10 / СБД ПАО «Россети Ленэнерго»/ УСВ-3, рег. № 64242-16/СБД ООО «РКС-энерго» |
|
9 |
ПС 35 кВ Мга (ПС-720), КРУН-6 кВ, 1с.ш. 6 кВ, КЛ- 6 кВ ф.720-03 |
ТЛО-10 300/5, КТ 0,5S Рег. № 25433-11 |
НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-07 |
Меркурий 234 ARTМ2-00 PBR.R КТ 0,5S/1,0 Рег. № 75755-19 | ||
|
10 |
ПС 35 кВ Мга (ПС-720), КРУН-6 кВ, 2с.ш. 6 кВ, КЛ- 6 кВ ф.720-07 |
ТЛО-10 400/5, КТ 0,5S Рег. № 25433-11 |
НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-07 |
Меркурий 234 ARTМ2-00 PBR.R КТ 0,5S/1,0 Рег. № 75755-19 | ||
|
11 |
ПС 35 кВ Мга (ПС-720), КРУН-6 кВ, 2с.ш. 6 кВ, КЛ-6 кВ ф.720-08 |
ТЛО-10 300/5, КТ 0,5S Рег. № 25433-11 |
НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-07 |
Меркурий 234 \RTVI2-00 PBR.R КТ 0,5S/1,0 Рег. № 75755-19 | ||
|
12 |
ПС 35 кВ Мга (ПС-720), КРУН-6 кВ, 2с.ш. 6 кВ, КЛ-6 кВ ф.720-10 |
ТЛО-10 300/5, КТ 0,5S Рег. № 25433-11 |
НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-07 |
Меркурий 234 \RTVI2-00 PBR.R КТ 0,5S/1,0 Рег. № 75755-19 | ||
|
13 |
ПС 35 кВ Мга (ПС-720), КРУН-6 кВ, 1с.ш. 6 кВ, КЛ-6 кВ ф.720-13 |
ТЛО-10 400/5, КТ 0,5S Рег. № 25433-11 |
НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-07 |
Меркурий 234 ARTМ2-00 PBR.R КТ 0,5S/1,0 Рег. № 75755-19 | ||
|
14 |
ПС 35 кВ Поселковая (ПС-726), ЗРУ-6 кВ, 2с.ш. 6 кВ, КЛ-6 кВ ф.726-01 |
ТПК-10 200/5, КТ 0,5S Рег. № 22944-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 |
SM160-02M, рег. № 71337-18 | |
|
15 |
ПС 35 кВ Поселковая (ПС-726), ЗРУ-6 кВ, 1с.ш. 6 кВ, КЛ-6 кВ ф.726-02 |
ТПК-10 200/5, КТ 0,5S Рег. № 22944-07 |
НОЛ-СЭЩ-6-1 6000/100 КТ 0,2 Рег. № 55132-13 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
16 |
ПС 35 кВ Поселковая (ПС-726), ЗРУ-6 кВ, 2с.ш. 6 кВ, КЛ-6 кВ ф.726-03 |
ТПФ 300/5, КТ 0,5 Рег. № 517-50 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
17 |
ПС 35 кВ Поселковая (ПС-726), ЗРУ-6 кВ, 1с.ш. 6 кВ, КЛ-6 кВ ф.726-05 |
ТПК-10 400/5, КТ 0,5S Рег. № 22944-07 |
НОЛ-СЭЩ-6-1 6000/100 КТ 0,2 Рег. № 55132-13 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
18 |
ПС 35 кВ Павлово-новая (ПС-729), КРУН-10 кВ, 1с.ш. 10 кВ, яч.16, КЛ-10 кВ ф.729-04 |
ТЛК 150/5, КТ 0,5S Рег. № 42683-09 |
НАМИ-10-95 УХЛ2 10000/100 КТ 0,5 Рег. № 20186-05 |
СЭТ- 4ТМ.03МК.01 КТ 0,5S/1,0 Рег. № 74671-19 |
SM160-02M, рег. № 71337-18 |
УСВ-2, рег. № 41681-10 / СБД ПАО «Россети Ленэнерго»/ УСВ-3, рег. № 64242-16/СБД ООО «РКС-энерго» |
|
19 |
ПС 35 кВ Павлово-новая (ПС-729), КРУН-10 кВ, 1с.ш. 10 кВ, яч.20, КЛ-10 кВ ф.729-05 |
ТЛК 150/5, КТ 0,5S Рег. № 42683-09 |
НАМИ-10-95 УХЛ2 10000/100 КТ 0,5 Рег. № 20186-05 |
СЭТ- 4ТМ.03МК.01 КТ 0,5S/1,0 Рег. № 74671-19 | ||
|
20 |
ПС 35 кВ Павлово-новая (ПС-729), КРУН- 10 кВ, 2с.ш. 10 кВ, яч.4, КЛ-10 кВ ф.729-14 |
ТПЛ-10с 150/5, КТ 0,5S Рег. № 29390-10 |
НАМИ-10-95 УХЛ2 10000/100 КТ 0,5 Рег. № 20186-05 |
СЭТ-4ТМ.03МК.01 КТ 0,5S/1,0 Рег. № 74671-19 | ||
|
21 |
ПС 35 кВ Отрадное (ПС-730), КРУН-10 кВ, 1с.ш. 10 кВ, яч.1, КЛ-10 кВ ф.730-01 |
ТПЛ-10с 50/5, КТ 0,5S Рег. № 29390-10 |
ЗНОЛПМ 10000:^3 /100:^3 КТ 0,5 Рег. № 35505-07 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 |
SM160-02M, рег. № 71337-18 | |
|
22 |
ПС 35 кВ Отрадное (ПС-730), КРУН-10 кВ, 1с.ш. 10 кВ, яч.3, КЛ-10 кВ ф.730-03 |
ТПЛ-10с 150/5, КТ 0,5S Рег. № 29390-10 |
ЗНОЛПМ 10000:^3 /100:^3 КТ 0,5 Рег. № 35505-07 |
СЭТ-4ТМ.03МК КТ 0,2S/0,5 Рег. № 74671-19 | ||
|
23 |
ПС 35 кВ Отрадное (ПС-730), КРУН-10 кВ, 1с.ш. 10 кВ, яч.10, КЛ-10 кВ ф.730-10 |
ТПЛ-10с 150/5, КТ 0,5S Рег. № 29390-10 |
ЗНОЛПМ 10000:^3 /100:^3 КТ 0,5 Рег. № 35505-07 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
24 |
ПС 35 кВ Отрадное (ПС-730), КРУН-10 кВ, 1с.ш. 10 кВ, яч.11, КЛ-10 кВ ф.730-11 |
ТПЛ-10с 100/5, КТ 0,5S Рег. № 29390-10 |
ЗНОЛПМ 10000:^3 /100:^3 КТ 0,5 Рег. № 35505-07 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
25 |
ПС 35 кВ Отрадное (ПС-730), КРУН-10 кВ, 2с.ш. 10 кВ, яч.13, КЛ-10 кВ ф.730-13 |
ТПЛ-10с 75/5, КТ 0,5S Рег. № 29390-10 |
НАМИ-10-95 УХЛ2 10000/100 КТ 0,5 Рег. № 20186-05 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
26 |
ПС 35 кВ Отрадное (ПС-730), КРУН-10 кВ, 2с.ш. 10 кВ, яч.14, КЛ-10 кВ ф.730-14 |
ТПЛ-10с 100/5, КТ 0,5S Рег. № 29390-10 |
НАМИ-10-95 УХЛ2 10000/100 КТ 0,5 Рег. № 20186-05 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 |
SM160-02M, рег. № 71337-18 |
УСВ-2, рег. № 41681-10 / СБД ПАО «Россети Ленэнерго»/ УСВ-3, рег. № 64242-16/СБД ООО «РКС-энерго» |
|
27 |
ПС 35 кВ Отрадное (ПС-730), КРУН-10 кВ, 2с.ш. 10 кВ, яч.20, КЛ-10 кВ ф.730-20 |
ТПЛ-10с 50/5, КТ 0,5S Рег. № 29390-10 |
НАМИ-10-95 УХЛ2 10000/100 КТ 0,5 Рег. № 20186-05 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
28 |
ПС 35 кВ Отрадное (ПС-730), КРУН-10 кВ, 2с.ш. 10 кВ, яч.22, КЛ-10 кВ ф.730-22 |
ТПЛ-10с 100/5, КТ 0,5S Рег. № 29390-10 |
НАМИ-10-95 УХЛ2 10000/100 КТ 0,5 Рег. № 20186-05 |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 | ||
|
29 |
ПС 35 кВ Малукса (ПС-733), РУ-6 кВ, 1с.ш. 6 кВ, ВЛ6 кВ ф.733-01 |
ТПЛ-10 200/5, КТ 0,5 Рег. № 1276-59 |
ЗНАМИТ- 10(6)-1 УХЛ2 6000/100 КТ 0,5 Рег. № 40740-99 |
ПСЧ- 4ТМ.05МД.01 КТ 0,5S/1,0 Рег. № 51593-12 |
1 |
УСВ-3, рег. № 64242-16 / СБД AO «ЛОЭСК» / СБД ООО «РКС-энерго» |
|
30 |
ПС 35 кВ Малукса (ПС-733), РУ-6 кВ, 1с.ш. 6 кВ, ВЛ6 кВ ф.733-02 |
ТПЛ-10 200/5, КТ 0,5 Рег. № 1276-59 |
ЗНАМИТ- 10(6)-1 УХЛ2 6000/100 КТ 0,5 Рег. № 40740-99 |
ПСЧ- 4ТМ.05МД.01 КТ 0,5S/1,0 Рег. № 51593-12 | ||
|
31 |
ПС 35 кВ Ладога, ЗРУ-6 кВ, 1с.ш. 6 кВ, яч.111, ввод 6 кВ Т-1 |
ТОЛ-10-I 1500/5, КТ 0,5S Рег. № 15128-07 |
НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-07 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07 | ||
|
32 |
ПС 35 кВ Ладога, ЗРУ-6 кВ, 2с.ш. 6 кВ, яч.208, ввод 6 кВ Т-2 |
ТОЛ-10-I 1500/5, КТ 0,5S Рег. № 15128-07 |
НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-07 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07 | ||
|
33 |
ТП-МПК 10 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ жилого дома |
Т-0,66 100/5, КТ 0,5S Рег. № 36382-07 |
- |
ПСЧ- 4ТМ.05М.04 КТ 0,5S/1,0 Рег. № 36355-07 | ||
|
34 |
ТП 6 кВ №2, РУ-6 кВ, яч.5, КЛ-6 кВ |
ТПЛМ-10 50/5, КТ 0,5 Рег. № 2363-68 |
НАМИТ-10 6000/100 КТ 0,5 Рег. № 16687-07 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
|
35 |
ТП 10 кВ №3320, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
Т-0,66 200/5, КТ 0,5S Рег. № 36382-07 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег. № 36355-07 |
|
36 |
ТП 10 кВ №3426, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
Т-0,66 200/5, КТ 0,5S Рег. № 22656-02 |
- |
ПСЧ-4ТМ.05.04 КТ 0,5S/1,0 Рег. № 27779-04 |
|
37 |
ТП 10 кВ №3741, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
Т-0,66 200/5, КТ 0,5S Рег. № 36382-07 |
- |
ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег. № 36355-07 |
|
38 |
ТП 10 кВ №3732, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТШП-0,66 У3 600/5, КТ 0,5S Рег. № 40473-09 |
- |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 |
|
39 |
ТП 10 кВ №3753, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТШП-0,66 У3 600/5, КТ 0,5S Рег. № 40473-09 |
- |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 |
|
40 |
ТП 10 кВ №3753, РУ-0,4 кВ, ввод 0,4 кВ Т-2 |
ТШП-0,66 У3 600/5, КТ 0,5S Рег. № 40473-09 |
- |
A1805RALQ- P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06 |
|
41 |
ТП 10 кВ №3754, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТШП-0,66 600/5, КТ 0,5S Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05.04 КТ 0,5S/1,0 Рег. № 27779-04 |
|
42 |
ТП 10 кВ №3755, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
Т-0,66 200/5, КТ 0,5S Рег. № 36382-07 |
- |
ПСЧ-4ТМ.05.05 КТ 0,5S/1,0 Рег. № 27779-04 |
|
43 |
ТП 10 кВ №3756, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
Т-0,66 400/5, КТ 0,5S Рег. № 36382-07 |
- |
ПСЧ-4ТМ.05.04 КТ 0,5S/1,0 Рег. № 27779-04 |
|
44 |
ТП 10 кВ №3756, РУ-0,4 кВ, ввод 0,4 кВ Т-2 |
Т-0,66 400/5, КТ 0,5S Рег. № 36382-07 |
- |
ПСЧ-4ТМ.05.04 КТ 0,5S/1,0 Рег. № 27779-04 |
|
45 |
ТП 10 кВ №3757, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
Т-0,66 600/5, КТ 0,5S Рег. № 36382-07 |
- |
ПСЧ-4ТМ.05.04 КТ 0,5S/1,0 Рег. № 27779-04 |
I
WVJU^tlb
""Sts д“ S3 О Щ ci
>> jH ~+
u; И
гп О
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
46 |
ППв-3163 10 кВ, отпайка от оп. 58 ВЛ-10 кВ ф.524-01 |
ТОЛ-10-I 100/5, КТ 0,5S Рег. № 15128-07 |
НАМИТ-10-2 10000/100 КТ 0,5 Рег. № 18178-99 |
ПСЧ-4ТМ.05 КТ 0,5S/1,0 Рег. № 27779-04 |
1 |
УСВ-3, рег. № 64242-16 / СБД AO «ЛОЭСК» / СБД ООО «РКС-энерго» |
|
47 |
ТП 10 кВ №194, РУ-0,4 кВ, ввод-0,4 кВ Т-1 |
ТОП М-0,66 УЗ 300/5, КТ 0,5S Рег. № 59924-15 |
- |
ПСЧ-4ТМ.05МД.05 КТ 0,5S/1,0 Рег. № 51593-18 | ||
|
48 |
ТП 10 кВ №195, РУ-0,4 кВ, ввод-0,4 кВ Т-1 |
- |
- |
ПСЧ- 4ТМ.05МК.20 КТ 1,0/2,0 Рег. № 64450-16 | ||
|
49 |
ТП 10 кВ №3817, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТШП-0,66 400/5, КТ 0,5S Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05.04 КТ 0,5S/1,0 Рег. № 27779-04 | ||
|
50 |
ВЛ-6 кВ ф.726-07, отпайка ВЛ 6 кВ от оп.14, оп.1, ПКУ-6 кВ |
ТЛО-10 50/5, КТ 0,5S Рег. № 25433-11 |
ЗНОЛП-НТЗ-6 6300:^3 /100:^3 КТ 0,5 Рег. № 51676-12 |
ПСЧ-4ТМ.05МД.01 КТ 0,5S/1,0 Рег. № 51593-12 | ||
|
51 |
ВЛ-10 кВ ф.524-04, отпайка ВЛ10 кВ от оп.37, оп.1, ПКУ-10 кВ |
ТЛО-10 80/5, КТ 0,5S Рег. № 25433-11 |
ЗНОЛП-НТЗ-10 10000:^3 /100:^3 КТ 0,5 Рег. № 51676-12 |
ПСЧ- 4ТМ.05МК.00.01 КТ 0,5S/1,0 Рег. № 64450-16 | ||
|
52 |
ВЛ-10 кВ ф.524-01, отпайка ВЛ-10 кВ от оп.11, оп.11а, ПКУ-10 кВ |
ТЛО-10 50/5, КТ 0,5S Рег. № 25433-11 |
ЗНОЛП-НТЗ-10 10000:^3 /100:^3 КТ 0,5 Рег. № 51676-12 |
ПСЧ- 4ТМ.05МК.00.01 КТ 0,5S/1,0 Рег. № 64450-16 | ||
|
53 |
ВЛ-10 кВ ф.728-03, отпайка ВЛ-10 кВ от оп.20, оп.1Б, ПКУ-10 кВ |
ТОЛ-10 III 50/5, КТ 0,5S Рег. № 36308-07 |
НОЛ-10 III 10000/100 КТ 0,5 Рег. № 66629-17 |
ПСЧ- 4ТМ.05МК.00 КТ 0,5S/1,0 Рег. № 50460-18 |
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±5, % |
Границы погрешности в рабочих условиях ±5, % |
|
1 |
2 |
3 |
4 |
|
1-13,18-21,23- |
Активная |
1,3 |
1,9 |
|
28,31,32,46,50-53 |
Реактивная |
2,1 |
3,6 |
|
22 |
Активная |
1,0 |
1,5 |
|
Реактивная |
1,5 |
2,3 | |
|
14,15,17 |
Активная |
1,2 |
1,8 |
|
Реактивная |
1,9 |
3,5 | |
|
16 |
Активная |
1,2 |
3,0 |
|
Реактивная |
1,9 |
5,1 |
|
29,30,34 |
Активная Реактивная |
1,3 2,1 |
3,0 5,1 |
|
33,35-45,47,49 |
Активная Реактивная |
1,1 1,8 |
1,8 3,5 |
|
48 |
Активная Реактивная |
1,1 2,2 |
2,3 5,0 |
|
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с |
5 | ||
|
Примечания:
| |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
53 |
|
Нормальные условия параметры сети:
температура окружающей среды для счетчиков, °С |
от 98 до 102 от 100 до 120 0,8 50 от +21 до +25 |
|
Условия эксплуатации параметры сети:
температура окружающей среды для ТТ и ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С температура окружающей среды для УСПД, °С атмосферное давление, кПа относительная влажность, %, не более |
от 90 до 110 от 1 до 120 от 0,5 инд. до 1 емк от 49,6 до 50,4 от -40 до +60 от +5 до + 35 от +10 до + 30 от +15 до + 25 от 80,0 до 106,7 98 |
|
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее A1805RALQ-P4GB-DW-4 (рег. № 31857-06) |
120000 |
|
1 |
2 |
|
Меркурий 234 ARTM2-00 DPBR.G, Меркурий 234 ARTM2-00 PBR.R (рег. № 75755-19) |
320000 |
|
ПСЧ-4ТМ.05, (рег. № 27779-04), ПСЧ-4ТМ.05.04, ПСЧ-4ТМ.05.05 (рег. № 27779-04) |
90000 |
|
ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05М.04 (рег. № 36355-07) |
140000 |
|
ПСЧ-4ТМ.05МД.01 (рег. № 51593-12) |
165000 |
|
ПСЧ-4ТМ.05МД.05 (рег. № 51593-18) |
165000 |
|
ПСЧ-4ТМ.05МК.00.01, ПСЧ-4ТМ.05МК.20 (рег. № 64450-16) |
165000 |
|
ПСЧ-4ТМ.05МК.00 (рег. № 50460-18) |
165000 |
|
СЭТ-4ТМ.03МК, СЭТ-4ТМ.03МК.01 (рег. № 74671-19) |
220000 |
|
УСВ-3: - среднее время наработки на отказ, ч, не менее |
45000 |
|
УСВ-2: - среднее время наработки на отказ, ч, не менее |
35000 |
|
УСПД: - среднее время наработки на отказ, ч, не менее |
120000 |
|
Сервер ИВК: - среднее время наработки на отказ, ч, не менее |
100000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации Счетчики: A1805RALQ-P4GB-DW-4 (рег. № 31857-06) - каждого массива профиля при времени интегрирования 30 минут, сут. |
1200 |
|
Меркурий 234 ARTМ2-00 DPBR.G, Меркурий 234 ARTW-OO PBR.R (рег. № 75755-19) |
123 |
|
- каждого массива профиля при времени интегрирования 30 минут, сут. ПСЧ-4ТМ.05, ПСЧ-4ТМ.05.04, ПСЧ-4ТМ.05.05 (рег. № 27779-O4) |
56 |
|
- каждого массива профиля при времени интегрирования 30 минут, сут. ПСЧ-4ТМ.05М (рег. № 36355-O7) |
113 |
|
- каждого массива профиля при времени интегрирования 30 минут, сут. ПСЧ-4ТМ.05М.04 (рег. № 27779-O4) |
113 |
|
- каждого массива профиля при времени интегрирования 30 минут, сут. ПСЧ-4ТМ.05МД.01 (рег. № 51593-12) |
114 |
|
- каждого массива профиля при времени интегрирования 30 минут, сут. ПСЧ-4ТМ.05МД.05 (рег. № 51593-18) |
114 |
|
- каждого массива профиля при времени интегрирования 30 минут, сут. ПСЧ-4ТМ.05МК.00.01, ПСЧ-4ТМ.05МК.20 (рег. № 64450-16) |
113 |
|
- каждого массива профиля при времени интегрирования 30 минут, сут. ПСЧ-4ТМ.05МК.00 (рег. № 50460-18) |
113 |
|
- каждого массива профиля при времени интегрирования 30 минут, сут. СЭТ-4ТМ.03МК, СЭТ-4ТМ.03МК.01 (рег. № 74671-19) |
114 |
|
- каждого массива профиля при времени интегрирования 30 минут, сут. УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу, потребленной за месяц, сут, |
45 |
|
Сервер ИВК: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- в журнале событий счетчика и УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика и УСПД;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера ИВК;
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на серверах.
