Принцип действия счетчиков основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через счетчик. Импульсный сигнал преобразуется в электронном блоке в значение прошедшего через счетчик объема газа и регистрируется нарастающим итогом.

Счетчики состоят:

- из корпуса со струйным автогенератором;

• - электронного блока с жидкокристаллическим дисплеем и элементом питания;

• - крышки корпуса.

Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.

Для передачи результатов измерений во внешние измерительные системы используются вспомогательные цепи счетчиков, на базе которых могут быть реализованы совместно или по отдельности: радиоканал, импульсный выход, цифровой интерфейс.

В изготовлении счетчиков применены материалы, устойчивые к воздействию газов, для измерения объемов которых они предназначены.

Счетчики выпускаются в следующих исполнениях с различными значениями максимального объемного расхода газа и с различными пределами допускаемой относительной погрешности измерения объема газа (±1,0% или ±1,5%) в диапазоне расходов 0.2<)_||К|Х < Q < Qmax, где Qmax - максимальный объемный расход:

• - Счетчик газа струйный ПУЛЬСАР-1,6; ПУЛЬСАР-2,5; ПУЛЬСАР-3,2; ПУЛЬСАР-4 без температурной коррекции;

• - Счетчик газа струйный ПУЛЬСАР-1,6Т; ПУЛЬСАР-2,5Т; ПУЛЬСАР-3,2Т; ПУЛЬСАР-4Т с температурной коррекцией.

Счетчики в исполнении с температурной коррекцией приводят измеренный объем газа температуре 20 °С, используя значения, измеренные датчиком температуры.

Условное обозначение счетчиков при заказе:

Счетчик газа струйный ПУЛЬСАР - Х1 Х2 - Х3 - Х4, где       Х1 - максимальный объемный расход, м³/ч: 1,6; 2,5; 3,2; 4;

Х2 - наличие устройства температурной коррекции: пустое знакоместо без ТК; Т с ТК;

Хз - присоединение к трубопроводу: ШГ - штуцер - гайка; ГГ - гайка - гайка, ТТТТТТ -штуцер - штуцер;

Х4 - предел допускаемой относительной погрешности измерений объема газа в диапазоне объемных расходов измеряемого газа 0,2^Qmax < Q < Qmax: не указывается -1,5 %; 1% - 1,0 %.

Общий вид счетчиков газа струйных ПУЛЬСАР, место расположения заводского номера и знака утверждения типа представлены на рисунке 1.

Защита от несанкционированного доступа осуществляется с помощью применения одноразовых крышек корпусов, вскрытие которых невозможно без их повреждения.

Заводской номер счетчика состоит из арабских цифр и наносится на корпусе счетчика в месте, указанном на рисунке 1. Заводской номер наносится любым способом, обеспечивающим его сохранность в течение всего срока эксплуатации.

Нанесение знака поверки на средство измерений не предусмотрено.

Знак утверждения типа средств измерений наносится на корпус счетчика в соответствии с рисунком 1 и печатается типографским способом на титульном листе руководства по эксплуатации.

Место нанесения знака утверждения типа средств измерений

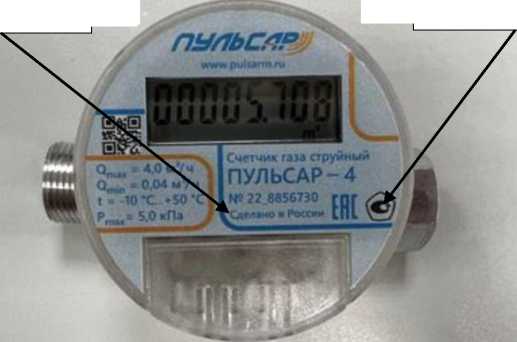

Рисунок 1 - Общий вид счетчиков струйных ПУЛЬСАР, места расположения заводского номера и нанесения знака утверждения типа средств измерений

в соответствии с таблицей 3

Таблица 3 - Комплектность средств измерений

Таблица 2 -

Продолжение таблицы 2
