Номер по Госреестру СИ: 89034-23
89034-23 Измерители параметров окружающей среды беспроводные цифровые
(АС)
Назначение средства измерений:
Измерители параметров окружающей среды беспроводные цифровые АС (далее -измерители) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Внешний вид.
Измерители параметров окружающей среды беспроводные цифровые
Рисунок № 1
Внешний вид.
Измерители параметров окружающей среды беспроводные цифровые
Рисунок № 2
Внешний вид.
Измерители параметров окружающей среды беспроводные цифровые
Рисунок № 3
Внешний вид.
Измерители параметров окружающей среды беспроводные цифровые
Рисунок № 4
Внешний вид.
Измерители параметров окружающей среды беспроводные цифровые
Рисунок № 5
Внешний вид.
Измерители параметров окружающей среды беспроводные цифровые
Рисунок № 6
Внешний вид.
Измерители параметров окружающей среды беспроводные цифровые
Рисунок № 7
Внешний вид.
Измерители параметров окружающей среды беспроводные цифровые
Рисунок № 8
Общие сведения
Дата публикации - 18.05.2023
Срок свидетельства - 17.05.2028
Номер записи - 191034
ID в реестре СИ - 1408681
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АС-1601-1, АС-1400,
Производитель
Изготовитель - Индивидуальный предприниматель Удод Алексей Сергеевич (ИП УДОД А.С.)
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1034 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Измерители параметров окружающей среды беспроводные цифровые (АС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Индивидуальный предприниматель Удод Алексей Сергеевич (ИП УДОД А.С.)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89034-23 17.05.2028 |
Измерители параметров окружающей среды беспроводные цифровые, АС Индивидуальный предприниматель Удод Алексей Сергеевич (ИП УДОД А.С.) (РОССИЯ г. Томск) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Кто поверяет Измерители параметров окружающей среды беспроводные цифровые (АС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМ" (RA.RU.310581) | 8 | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Измерители параметров окружающей среды беспроводные цифровые (АС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО), установленное во внутренней памяти измерителя на предприятии-изготовителе, изменение которого невозможно без применения специализированного оборудования производителя. ПО осуществляет обработку результатов измерений поступающих от датчика температуры и относительной влажности, их отображение на дисплее измерителя и передачу по радиоканалу в беспроводную сеть по протоколу Anron Automation Protocol.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АС-1400 ver.x.x.x.bin (для модификаций AC1400) АС-1601 ver.x.x.x.bin (для модификаций АС-1601) АС-1501 ver.x.x.x.bin (для модификаций АС1501) АС-1511 ver.x.x.x.bin (для модификаций АС1511) AC-1501r* ver.x.x.x.bin (для модификаций АС1501) AC-1511r* ver.x.x.x.bin (для модификаций АС1511) |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.4.0 |
|
Цифровой идентификатор ПО |
- |
|
* Согласно ТУ 26.51.12-002-0197397360-2022 для измерителей с функцией ретрансляции сигнала; х.х.х - идентификационный номер версии ПО | |
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации печатным методом и на лицевую панель измерителя посредством наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации (раздел 7 «Порядок работы»).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.12-002-0197397360-2022 «Измерители параметров окружающей среды беспроводные цифровые серии АС. Технические условия».
Правообладатель
Индивидуальный предприниматель Удод Алексей Сергеевич (ИП Удод А.С.)
ИНН 701736829006
Адрес: 634021, г. Томск, пр. Фрунзе, д. 130, помещ. 164
Изготовитель
Индивидуальный предприниматель Удод Алексей Сергеевич (ИП Удод А.С.)
ИНН 701736829006
Адрес: 634021, г. Томск, пр. Фрунзе, д. 130, помещ. 164
|
Лист № 8 Всего листов 8 | |
Испытательный центрФедеральное бюджетное учреждение «Государственный |
региональный |
Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а
Правообладатель
Индивидуальный предприниматель Удод Алексей Сергеевич (ИП Удод А.С.)
ИНН 701736829006
Адрес: 634021, г. Томск, пр. Фрунзе, д. 130, помещ. 164
Принцип действия измерителей основан на измерении температуры и относительной влажности окружающего воздуха комбинированным датчиком, аналогоцифровом преобразовании и обработке полученного сигнала и передачи его на микропроцессор измерителя для последующего отображения на дисплее или передачи по радиоканалу в беспроводную сеть по протоколу Anron Automation Protocol.
Измерители состоят из пластмассового корпуса и, размещенных внутри него микропроцессорного блока, источника питания, блока радиоканала. В зависимости от модификации комбинированный датчик температуры и относительной влажности может находиться внутри корпуса измерителя или в измерительном зонде.
Измерители имеют следующие модификации: АС-1400, АС-1601 и АС-15Х1, отличающиеся между собой наличием измерительных зондов температуры и относительной влажности, наличием гермоввода или разъема для зонда1, наличием сенсоров освещенности и относительного атмосферного давления, наличием термометра сопротивления, исполнением измерителей по рабочей температуре эксплуатации дисплея.
Измерители выпускаются в модификациях и с отличиями, указанными в таблице 1.
Общий вид измерителей и обозначения мест нанесения знака поверки, заводского номера и знака утверждения типа представлены на рисунках 1, 2 и 3.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на боковую стенку измерителя в виде наклейки и представляет собой набор из четырех арабских цифр c префиксом S/N.
Маркировка, обеспечивающая идентификацию модификации средства измерений, наносится на боковую стенку измерителя в виде наклейки и представляет собой набор текстовых строк с указанием технических условий, наименования производителя, сокращения «измеритель АС» и штрих-кода с кодировкой модификации измерителя и месяца и года его изготовления. Внешний вид маркировочной наклейки представлен на рисунке 4.
Пломбирование измерителей не предусмотрено.
Таблица 1 - Модификации измерителей
Рисунок 1 - Общий вид средства измерений и обозначения места нанесения знака утверждения типа для AC-1400
Место нанесения Место нанесения
заводского номера знака поверки
Место нанесения маркировочной наклейки
Рисунок 2 - Обозначения мест нанесения заводского (серийного номера), знака поверки и маркировочной наклейки для AC-1400
|
Обозначение модификации |
Коды в обозначении и их значения | |||||
|
Х |
Y |
Z |
А |
В |
С | |
|
АС-1400 |
— |
— |
— |
— |
— |
— |
|
АС-1601-ВС |
— |
— |
— |
— |
0» или «1» |
0» или «1» |
|
AC-15X1-YZABC |
«0» - от -10 °C до +70 °С; «1» - от -40 °C до +70 °С |
«G» или «R» |
«0» «1» или «2» |
«1» | ||
|
Примечание: В таблице приняты следующие обозначения: X - исполнение измерителя по рабочей температуре эксплуатации для дисплея Y - гермоввод или разъем для зонда1 Z - количество измерительных зондов температуры и относительной влажности воздуха А - наличие термометра сопротивления Pt100 (класс допуска А) В - наличие сенсора освещенности С - наличие сенсора относительного атмосферного давления | ||||||
Mikto наносония знака утверждений типа
Рисунок 3 - Общий вид средства измерений и обозначение места нанесения знака утверждения типа для модификаций AC-1601

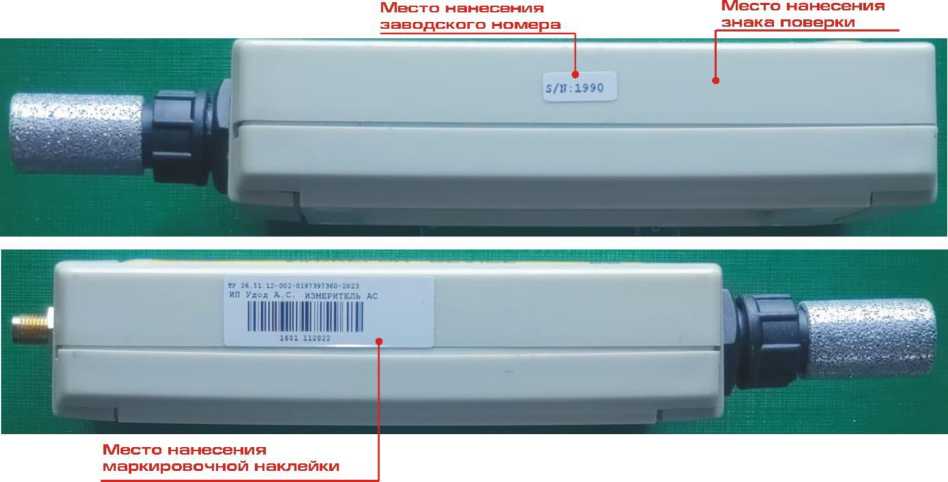

Рисунок 4 - Обозначения мест нанесения заводского (серийного номера), знака поверки и маркировочной наклейки для модификаций AC-1601

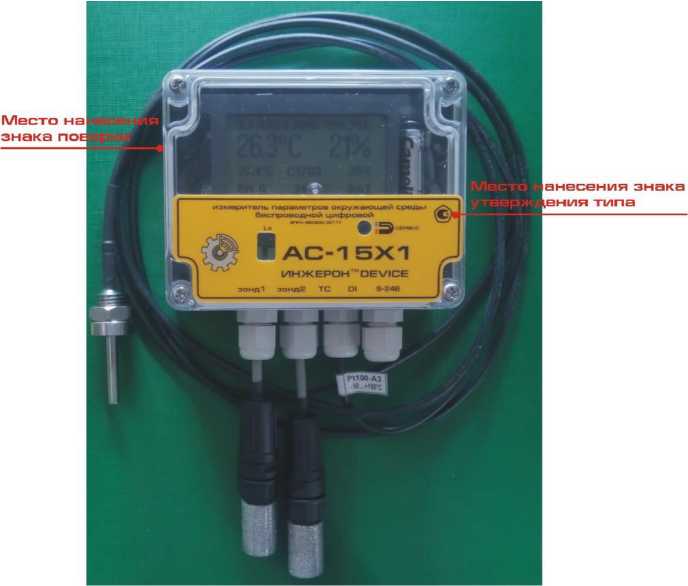

Рисунок 5 - Общий вид средства измерений и обозначение мест нанесения знака поверки и знака утверждения типа для модификаций AC -15X1
Рисунок 6 - Обозначение мест нанесения заводского (серийного номера) и маркировочной наклейки для модификаций AC -15X1
ТУ 26.51.12-002-0197397360-2022
ИП Удод А. С.ИЗМЕРИТЕЛЬ АС
ТУ 26.51.12-002-0197397360-2022
ИП Удод А.С. ИЗМЕРИТЕЛЬ АС
ТУ 26.51.12-002-0197397360-2022
ИП Удод А.С. ИЗМЕРИТЕЛЬ АС
1S01-R21 112022

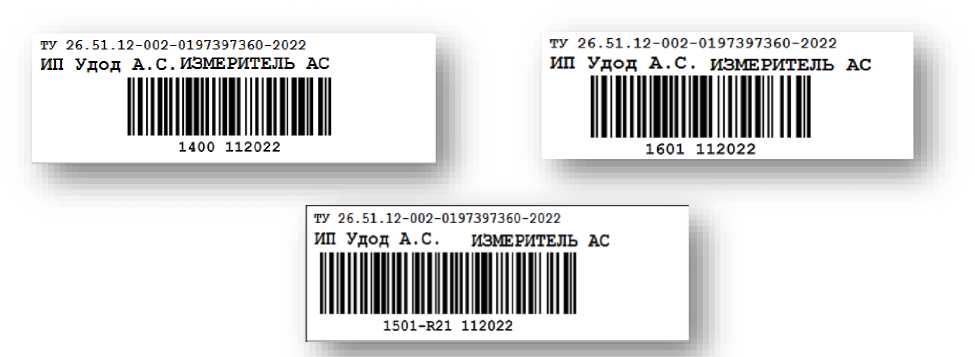

Рисунок 7 - Внешний вид маркировочной наклейки
Комплектность измерителей приведена в таблице 5.
Таблица 5 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель параметров окружающей среды беспроводной цифровой АС |
— |
1 |
|
Измерительный зонд температуры и относительной влажности |
— |
1 |
|
Удлинитель зонда* |
— |
1 |
|
Антенна внешняя 2,4 ГГц, 2дБ |
— |
1 |
|
Батарея питания типа АА 1,5 В |
— |
2 |
|
Кронштейн |
— |
1 |
|
Саморез |
— |
2 |
|
Руководство по эксплуатации*** |
ВПРН.460800. 001.РЭ ВПРН.460800. 002.РЭ ВПРН.460800. 003.РЭ |
1 экз. |
|
*Опционально; **Только для модификаций АС-15Х1, АС-1601; ***Обозначение руководства по эксплуатации зависит от модификации измерителя | ||
Метрологические характеристики измерителей представлены в таблице 3, основные технические характеристики измерителей представлены в таблице 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -40 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (для измерителей, оснащенных зондом1 и/или зондом2, и/или термометрами сопротивления Pt100), °C: а) от -40 до -20 включ. б) св. -20 до +10 включ. в) св. +10 до +40 включ. г) св. +40 до +70 включ. |
±1,2 ±0,7 ±0,5 ±0,7 |
|
Диапазон измерений относительной влажности, % |
от 10 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений влажности (для измерителей, оснащенных зондом1 и (или) зондом2), %: а) от 10 до 80 включ. б) св. 80 до 95 включ. |
±3 ±4 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
АС-1400 |
АС-1601 |
АС-15Х1 | |
|
Габаритные размеры средства измерений, мм, не более*: | |||
|
- высота |
55 |
115 |
70 |
|
- ширина |
115 |
145 |
140 |
|
- длина |
30 |
60 |
30 |
|
Масса, кг, не более |
0,1 |
0,3 |
0,25 |
|
Время непрерывной работы, ч |
круглосуточное | ||
|
Средняя сила тока, потребляемого измерителем, при напряжении питания от 3,0 до 4,0 В, мкА |
300 |
600 |
600 |
|
Средняя сила тока, потребляемого измерителем, при напряжении питания от 1,8 до 2,0 В, мкА |
600 |
1200 |
1200 |
|
Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 (IEC 60529:2013) |
IP30 |
IP30 |
IP56 |
|
Напряжение постоянного тока, В (2 батареи типа АА номинальное напряжение 1,5 В) |
от 1,5 до 4,0 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от -20 до +60 | ||
|
- относительная влажность, %, не более |
98 | ||
|
Средний срок службы, лет, не менее |
5 | ||
|
Средняя наработка на отказ, ч, не менее |
36000 | ||
|
* Без внешних подключений | |||
