Номер по Госреестру СИ: 88920-23
88920-23 Вольтметры высокочастотные
(В3-100/1)
Назначение средства измерений:
Вольтметры высокочастотные В3-100/1 (далее по тексту - приборы) предназначены для измерения среднеквадратических значений синусоидального напряжения переменного тока в диапазоне частот от 10 кГц до 1500 МГц.
Вольтметры высокочастотные В3-100/1 предназначены для применения в качестве рабочих эталонов 1-го разряда для поверки рабочих эталонов 2-го разряда и средств измерения в диапазоне напряжений от 0,01 до 10 В и диапазоне частот от 10 до 1500 МГц и в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц.
Внешний вид.
Вольтметры высокочастотные
Рисунок № 1
Внешний вид.
Вольтметры высокочастотные
Рисунок № 2
Программное обеспечение
Вольтметры высокочастотные В3-100/1 имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Voltmeter_V3-100/1 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Знак утверждения типа
Знак утверждения типа© ВОЛЬТМЕТР ВЫСОКОЧАСТОТНЫЙ ВЗ-100/1
НАПРЯЖЕНИЕ
0.5 мВ
в>
ф СЕТЬ
А «Г
□
ЧАСТОТА 0.01 МГЦ
МЕНЮ
® $

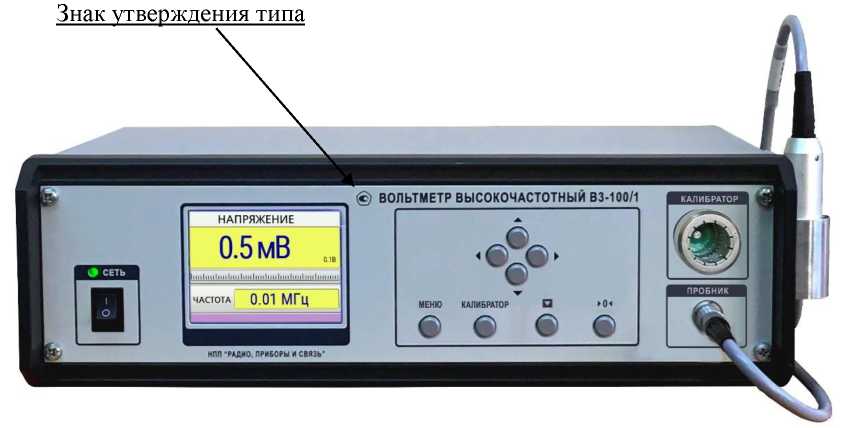

Рисунок 1 - Общий вид вольтметра высокочастотного В3-100/1 и место нанесения знака утверждения типа
Места нанесения заводского номера Места пломбировки от несанкционирован-
прибора и даты выпуска
ного доступа с нанесением знака поверки

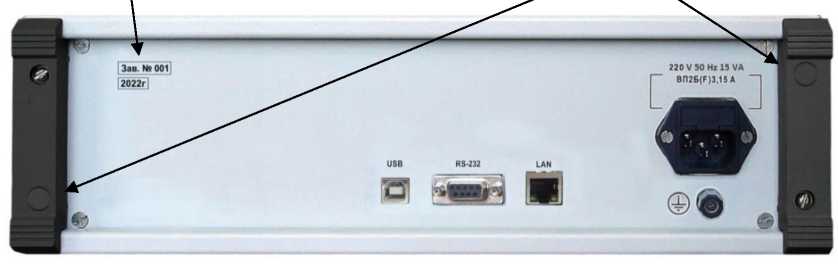

Рисунок 2 - Схема пломбировки от несанкционированного доступа с нанесением знака поверки, обозначение мест нанесения заводского номера и даты выпуска
Программное обеспечениеВольтметры высокочастотные В3-100/1 имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Voltmeter_V3-100/1 |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Метрологические и технические характеристики приборов приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики приборов
Наименование характеристики |
Значение |
Диапазон измерения напряжения, В |
от 0,003 до 10 |
Диапазон частот измеряемого напряжения, МГц |
от 0,01 до 1500 |
Верхние пределы шкал измерения напряжения, В |
0,1; 0,3; 1; 3 и 10 |
Пределы допускаемой относительной погрешности измерения |
значения приведены |
напряжения в диапазоне частот от 0,01 до 1 МГц |
в таблице 3 |
Пределы допускаемой относительной погрешности измерения |
значения приведены |
напряжения в диапазоне частот свыше 1 до 1500 МГц |
в таблицах 4 |
Входное сопротивление детекторного пробника, кОм, не менее |
100 |
Входная емкость детекторного пробника, пФ, не более |
2 |
Коэффициент стоячей волны тройникового перехода с подключенным детекторным пробником в диапазоне частот: до 300 МГц |
1,1 |
до 700 МГц |
1,2 |
до 1000 МГц |
1,3 |
до 1500 МГц |
1,8 |
Таблица 3 - Пределы допускаемой относительной погрешности измерения переменного напряжения в диапазоне частот от 0,01 до 1 МГц включ.
Верхний предел шкалы измерений, В |
Диапазон измеряемых значений напряжения, В |
Пределы допускаемой погрешности измерения, % |
10 |
св. 3 до 10 включ. |
±0,05 |
3 |
св. 1 до 3 включ. | |
1 |
св. 0,3 до 1 включ. | |
0,3 |
0,3 | |
0,3 |
0,1 |
±0,1 |
0,1 |
0,1 | |
0,03 |
±0,3 | |
0,01 |
±1,0 | |
0,003 |
±5,0 | |
Примечание. Пределы допускаемой относительной погрешности для уровней измеряемых напряжений менее 0,3 В, находящихся между указанными значениями, определяются линейной интерполяцией. |
Таблица 4 - Пределы допускаемой относительной погрешности измерения переменного напряжения в диапазоне частот свыше 1 до 1500 МГц
Диапазон измеряемых значений напряжения, В |
Пределы допускаемой погрешности измерения, %, на частотах, МГц | |||||||
св. 1 до 10 |
св. 10 до 30 |
св. 30 до 100 |
св. 100 до 300 |
св. 300 до 600 |
св. 600 до 800 |
св. 800 до 1000 |
св. 1000 до 1500 | |
св. 0,3 до 10 включ. |
±0,1 |
±0,15 |
±0,3 |
±0,4 |
±0,5 |
±0,7 |
±1,0 |
±2,0 |
св. 0,1 до 0,3 включ. |
±0,15 |
±0,2 |
±0,5 |
±0,7 |
±0,9 |
±1,2 |
±1,4 |
±2,5 |
0,1 |
±0,15 |
±0,2 |
±0,8 |
±1,1 |
±1,3 |
±1,4 |
±1,7 |
±4 |
0,03 |
±0,8 |
±0,8 |
±1,4 |
±2,5 |
±4,0 |
±4,5 |
±5,0 |
±6,5 |
0,01 |
±1,0 |
±1,0 |
±1,6 |
±2,7 |
±4,0 |
±5,0 |
±5,5 |
±7,0 |
0,003 |
±6,0 |
±6,0 |
±6,0 |
±6,0 |
±6,0 |
±6,0 |
±7,0 |
±10,0 |
Примечание. Пределы допускаемой относительной погрешности для уровней напряжений менее 0,1 В, находящихся между указанными значениями, определяются линейной интерполяцией.
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение электрического питания - напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±0,5 |
Потребляемая мощность, В^А, не более |
15 |
Габаритные размеры, мм, не более - высота |
115 |
- ширина |
396 |
- длина |
270 |
Масса, кг, не более |
4 |
Рабочие условия эксплуатации: - температура окружающей среды, оС |
от +15 до +25 |
- относительная влажность окружающего воздуха, % не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
15000 |
наносится на переднюю панель прибора методом офсетной печати, на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерения
Таблица 6 -
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр. Гагарина, д.168, оф. 310
Телефон (факс): (831) 4 661-777
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Испытательный центр
:Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон 8-800-200-22-14
Web-сайт: www.nncsm.ru
Е-mail: mail@nncsm.ru
Правообладатель
: Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)ИНН 5261004288
Юридический адрес: 603009, г. Нижний Новгород, пр. Гагарина, д.168, оф. 310
Телефон (факс): (831) 466-17-77
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Принцип действия приборов основан на детектировании переменного напряжения выносным детекторным пробником. В детекторный пробник входят два идентичных детектора, выполненных на сборке высокочастотных диодов Шоттки и активный интегратор ошибки на операционном усилителе. Первый детектор в пробнике используется для детектирования входного высокочастотного напряжения. Второй детектор используется для детектирования сигнала обратной связи. Разностный сигнал с выхода двух детекторов после интегратора и обработки АЦП и контроллером выводится на дисплей прибора, а также поступает в цепь следящей обратной связи. В цепи следящей обратной связи постоянное напряжение с помощью цифрового преобразователя преобразуется в синусоидальный низкочастотный сигнал, точно масштабируется масштабным формирователем шкал вольтметра и подается на второй детектор в детекторном пробнике, замыкая цепь следящей обратной связи. Диодная сборка идентичных высокочастотных диодов Шоттки и цепь следящей обратной связи, реализованная с использованием цифровых методов формирования и преобразований сигнала, используются для получения линейной и стабильной характеристики преобразования переменного напряжения в постоянное в широком диапазоне частот. Для реализации точности в условиях эксплуатации в приборе имеется встроенный многомерный калибратор переменного напряжения.
Конструктивно приборы выполнены в металлическом корпусе настольного типа.
На лицевой панели прибора размещены органы управления, цветной дисплей, разъем для подключения детекторного пробника и выходной разъем калибратора.
Управление приборами выполняется встроенным контроллером. Для дистанционного управления приборами имеются встроенные интерфейсы USB, RS-232 и LAN.
Общий вид вольтметра высокочастотного В3-100/1 и место нанесения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлена на рисунке 2.
Заводской номер, обеспечивающий идентификацию каждого экземпляра прибора, наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Знак утверждения типа
© ВОЛЬТМЕТР ВЫСОКОЧАСТОТНЫЙ ВЗ-100/1
НАПРЯЖЕНИЕ
0.5 мВ
в>
ф СЕТЬ
А «Г
□
ЧАСТОТА 0.01 МГЦ
МЕНЮ
® $
Рисунок 1 - Общий вид вольтметра высокочастотного В3-100/1 и место нанесения знака утверждения типа
Места нанесения заводского номера Места пломбировки от несанкционирован-
прибора и даты выпуска
ного доступа с нанесением знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа с нанесением знака поверки, обозначение мест нанесения заводского номера и даты выпуска
приборов приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики приборов
Наименование характеристики |
Значение |
Диапазон измерения напряжения, В |
от 0,003 до 10 |
Диапазон частот измеряемого напряжения, МГц |
от 0,01 до 1500 |
Верхние пределы шкал измерения напряжения, В |
0,1; 0,3; 1; 3 и 10 |
Пределы допускаемой относительной погрешности измерения |
значения приведены |
напряжения в диапазоне частот от 0,01 до 1 МГц |
в таблице 3 |
Пределы допускаемой относительной погрешности измерения |
значения приведены |
напряжения в диапазоне частот свыше 1 до 1500 МГц |
в таблицах 4 |
Входное сопротивление детекторного пробника, кОм, не менее |
100 |
Входная емкость детекторного пробника, пФ, не более |
2 |
Коэффициент стоячей волны тройникового перехода с подключенным детекторным пробником в диапазоне частот: до 300 МГц |
1,1 |
до 700 МГц |
1,2 |
до 1000 МГц |
1,3 |
до 1500 МГц |
1,8 |
Таблица 3 - Пределы допускаемой относительной погрешности измерения переменного напряжения в диапазоне частот от 0,01 до 1 МГц включ.
Верхний предел шкалы измерений, В |
Диапазон измеряемых значений напряжения, В |
Пределы допускаемой погрешности измерения, % |
10 |
св. 3 до 10 включ. |
±0,05 |
3 |
св. 1 до 3 включ. | |
1 |
св. 0,3 до 1 включ. | |
0,3 |
0,3 | |
0,3 |
0,1 |
±0,1 |
0,1 |
0,1 | |
0,03 |
±0,3 | |
0,01 |
±1,0 | |
0,003 |
±5,0 | |
Примечание. Пределы допускаемой относительной погрешности для уровней измеряемых напряжений менее 0,3 В, находящихся между указанными значениями, определяются линейной интерполяцией. |
Таблица 4 - Пределы допускаемой относительной погрешности измерения переменного напряжения в диапазоне частот свыше 1 до 1500 МГц
Диапазон измеряемых значений напряжения, В |
Пределы допускаемой погрешности измерения, %, на частотах, МГц | |||||||
св. 1 до 10 |
св. 10 до 30 |
св. 30 до 100 |
св. 100 до 300 |
св. 300 до 600 |
св. 600 до 800 |
св. 800 до 1000 |
св. 1000 до 1500 | |
св. 0,3 до 10 включ. |
±0,1 |
±0,15 |
±0,3 |
±0,4 |
±0,5 |
±0,7 |
±1,0 |
±2,0 |
св. 0,1 до 0,3 включ. |
±0,15 |
±0,2 |
±0,5 |
±0,7 |
±0,9 |
±1,2 |
±1,4 |
±2,5 |
0,1 |
±0,15 |
±0,2 |
±0,8 |
±1,1 |
±1,3 |
±1,4 |
±1,7 |
±4 |
0,03 |
±0,8 |
±0,8 |
±1,4 |
±2,5 |
±4,0 |
±4,5 |
±5,0 |
±6,5 |
0,01 |
±1,0 |
±1,0 |
±1,6 |
±2,7 |
±4,0 |
±5,0 |
±5,5 |
±7,0 |
0,003 |
±6,0 |
±6,0 |
±6,0 |
±6,0 |
±6,0 |
±6,0 |
±7,0 |
±10,0 |
Примечание. Пределы допускаемой относительной погрешности для уровней напряжений менее 0,1 В, находящихся между указанными значениями, определяются линейной интерполяцией.
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение электрического питания - напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±0,5 |
Потребляемая мощность, В^А, не более |
15 |
Габаритные размеры, мм, не более - высота |
115 |
- ширина |
396 |
- длина |
270 |
Масса, кг, не более |
4 |
Рабочие условия эксплуатации: - температура окружающей среды, оС |
от +15 до +25 |
- относительная влажность окружающего воздуха, % не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
15000 |
