Номер по Госреестру СИ: 88911-23
88911-23 Трансформаторы тока
(ТШВ-24 У3)
Назначение средства измерений:
Трансформаторы тока ТШВ-24 У3 (далее - трансформатор тока) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления при использовании (встраивании) их в качестве комплектующего изделия в пофазно-экранированных токопроводах генераторных распределительных устройств на номинальные напряжения до 24 кВ переменного тока частоты 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типазнак утверждения типа наносится на титульную страницу паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
метод (методика) измерений приведены в ГОСТ 7746-2015 и ГОСТ 8.217-2003.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Правообладатель
Завод «Электроаппарат» предприятие п/я В-8360
Адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3-7
Телефон: +7 (812) 677-83-83,
Web-сайт: https://elektroapparat.ru
E-mail: box@ea.spb.ru
Изготовитель
Завод «Электроаппарат» предприятие п/я В-8360 (1985 - 1987 гг.)
Адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3-7
Телефон: +7 (812) 677-83-83,
Web-сайт: https://elektroapparat.ru
E-mail: box@ea.spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
ИНН 9729315781
Адрес: 119361, Москва, ул. Озерная, д. 46
Телефон (495) 437-55-77,
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Завод «Электроаппарат» предприятие п/я В-8360
Адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3-7
Телефон: +7 (812) 677-83-83,
Web-сайт: https://elektroapparat.ru
E-mail: box@ea.spb.ru
К настоящему типу средств измерений относятся трансформаторы тока, имеющие заводские номера 53, 59, 61, 31, 40, 50, 143, 148, 153 и изготовленные Заводом «Электроаппарат» предприятие п/я В-8360, г. Ленинград в 1985 - 1987 гг.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании электродвижущей силы (ЭДС) переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока по принципу конструкции - шинные. По виду изоляции - воздушный зазор. По числу ступеней трансформации - одноступенчатые. С одной вторичной обмоткой. С одним коэффициентом трансформации.
Первичной обмоткой трансформатора служит шина токопровода. Для крепления трансформатора тока в кожухе токопровода на наружном диаметре обмотки установлены буксы с углублениями.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод, заключённый в жёсткую коробку, и покрыта пропитанной лаком изолирующей стеклотканью, которая обеспечивает междурядную и междувитковую изоляцию. Выводы вторичной обмотки подключены к клеммам, закрепленным на корпусе трансформатора.
На трансформаторах имеется табличка данных, выполненная из металла с нанесёнными на неё ударным способом техническими данными и заводским номером. Рабочее положение трансформаторов в пространстве - произвольное. Нанесение знака поверки на трансформатор тока не предусмотрено.

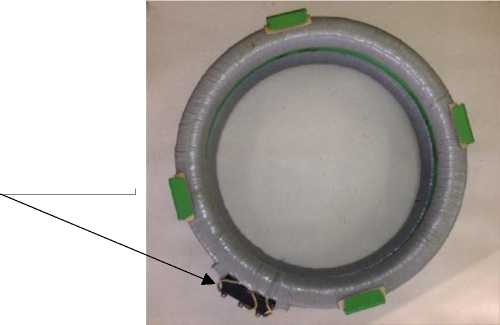

Общий вид средства измерений, место пломбирования и нанесения заводского номера приведены на рисунке 1.
Место пломбирования и нанесения заводского номера
Рисунок 1 - Общий вид трансформатора тока ТШВ-24 У3
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Исполнение трансформатора |
ТШВ-24 У3 |
Номинальное напряжение, кВ |
24 |
Номинальный первичный ток, А |
30000 |
Номинальный вторичный ток, А |
5 |
Класс точности |
0,2 |
Номинальная частота, Гц |
50 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф=0,8), ВА |
100 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет, не менее |
30 |
Средняя наработка на отказ, ч, не менее |
262800 |
