Номер по Госреестру СИ: 88874-23
88874-23 Комплекс сбора данных
(БАЗИС)
Назначение средства измерений:
Комплекс сбора данных БАЗИС (далее - комплекс) предназначен для измерений электрических сигналов напряжения постоянного и переменного тока, измерений частоты и периода следования импульсов и измерений электрического сопротивления постоянному току от первичных измерительных преобразователей (далее - датчиков) с последующей регистрацией и отображением результатов измерений и расчетных величин на испытательных стендах.
Внешний вид.
Комплекс сбора данных
Рисунок № 1
Внешний вид.
Комплекс сбора данных
Рисунок № 2
Внешний вид.
Комплекс сбора данных
Рисунок № 3
Внешний вид.
Комплекс сбора данных
Рисунок № 4
Общие сведения
Дата публикации - 20.04.2023
Срок свидетельства -
Номер записи - 190866
ID в реестре СИ - 1408082
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
БАЗИС,
Производитель
Изготовитель - Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех")
Страна - РОССИЯ
Населенный пункт - г. Жуковский
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№880 от 2023.04.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекс сбора данных (БАЗИС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82560-21 09.08.2026 |
Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR), КСД/Н02 Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех") (РОССИЯ г. Жуковский) |
ОТ МП |
5 лет |
|
88874-23 |
Комплекс сбора данных, БАЗИС Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех") (РОССИЯ г. Жуковский) |
ОТ МП |
4 года |
|
88906-23 24.04.2028 |
Модули приема аналоговой информации, КСД Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех") (РОССИЯ г. Жуковский) |
ОТ МП |
3 года |
|
90034-23 20.09.2028 |
Комплексы измерительно-вычислительные, ИКТУ-1 Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех") (РОССИЯ г. Жуковский) |
ОТ МП |
2 года |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Комплекс сбора данных (БАЗИС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплекс сбора данных (БАЗИС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) комплекса состоит из внешнего ПО.
Внешнее ПО, устанавливаемое на ПК, обеспечивает анализ, отображение и документирование данных, полученных в процессе функционирования комплекса.
ПО является метрологически значимым.
Метрологические характеристики комплекса нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого внешнего ПО комплекса приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого внешнего ПО комплекса
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
КСД/СПО |
|
Номер версии (идентификационный номер ПО), не ниже |
1.00 |
|
Цифровой идентификатор ПО |
4EB9B6F3089AC30FD 60E3B1087F341B7 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта сводного и на корпус прибора в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Работа с КСД в режиме регистрации» и разделе 10 «Работа с КСД в режиме считывания информации» руководства по технической эксплуатации РФМГ.794121.001РЭ «Комплекс сбора данных «БАЗИС». Руководство по технической эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательАкционерное общество «Электронные измерительные системы и технологии» (АО «Элистех»)
ИНН 5040156349
Адрес: Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5А, корп.3, помещ.39
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Акционерное общество «Электронные измерительные системы и технологии» (АО «Элистех»)ИНН 5040156349
Адрес: Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5А, корп.3, помещ.39 Изготовители
Акционерное общество «Электронные измерительные системы и технологии» (АО «Элистех»)
ИНН 5040156349
Адрес: Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5А, корп.3, помещ.39
Принцип действия комплекса основан на преобразовании входных дискретных и аналоговых сигналов датчиков физических величин, не входящих в состав комплекса, в цифровой код, обработке полученной информации во встроенном контроллере, передаче ее в модуль твердотельной памяти для регистрации и последующей обработки, индикации и документирования информации.
Конструктивно комплекс состоит из шасси КСД/ШЛ10 (далее - шасси) и набора вторичных измерительных преобразователей (далее - модулей), выполненных из алюминиевых сплавов Д16Т и АМц и окрашенных эмалью серого цвета, предназначенных для измерений и обработки сигналов от датчиков, контроллера сбора и синхронизации данных, съемного модуля твердотельной памяти, модуля приема кодовой информации и рабочего места оператора с персональным компьютером (далее - ПК) для обработки, индикации и документирования информации.
Шасси имеет 10 слотов для модулей приема сигналов. Метрологические характеристики комплекса определяются метрологическими характеристиками модулей, входящих в его состав.
На шасси установлены следующие модули:
-
1. КСД/Ц02 - модуль приёма последовательного кода по ГОСТ Р 52070-2003 (МКИО);
-
2. КСД/Ц04 - модуль приёма последовательного кода по ГОСТ Р ИСО 11898-1-2015 (CAN 2.0) и по стандартам RS-232/422/485;
-
3. КСД/А01 - модуль приёма аналоговых сигналов высокого уровня (модуль для измерений напряжения постоянного тока);
-
4. КСД/А02 - модуль приёма аналоговых сигналов переменного тока высокого уровня или сигналов от датчиков (вибраций, микрофонов и т.п.) с интерфейсом ICP (модуль для измерений амплитудных значений напряжения переменного тока);
-
5. КСД/А04 - модуль приёма аналоговых сигналов от резистивных датчиков температуры со значением выходного сопротивления не более 1600 Ом (модуль для измерений электрического сопротивления постоянному току от резистивных датчиков);
-
6. КСД/А05 - модуль с изолированными входами для приёма дифференциальных сигналов низкого уровня (модуль для измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока);
-
7. КСД/А06 - модуль приёма аналоговых дифференциальных сигналов низкого уровня с источниками тока для питания датчиков (модуль для измерений напряжения постоянного тока);
-
8. КСД/Д01 - модуль приема дискретных и периодических сигналов с преобразованием частота/код, количество импульсов/код, период/код, длительность импульса/код (модуль для измерений частот входных сигналов и длительности импульсов);
-
9. КСД/301 - заглушка;
-
10. КСД/УД2-10 - усилитель сигнала индукционного датчика, предназначенный для усиления сигнала индукционного датчика и передачи данных в модуль КСД/Д01, устанавливается вне шасси.
Модули КСД/УД2-10, КСД/Ц02 и КСД/Ц04 не являются метрологически значимыми.
На шасси установлен контроллер сбора и синхронизации данных с одним каналом для приема информации и одним каналом для передачи собираемой информации в реальном времени (далее - контроллер) КСД/КСЛ1 и съёмный модуль твердотельной памяти КСД/МПЛ1.
К комплексу данного типа относится комплекс сбора данных БАЗИС с зав. № 5, находящийся в собственности АО НПП «Стрела», по адресу 140150, Московская область, Раменский район, р. п. Быково, ул. Аэропортовская, д. 14, корп. 25.
Заводской номер нанесен на маркировочную табличку методом гравировки в виде цифрового кода.
Общий вид комплекса с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Пломбирование мест настройки
(регулировки) комплекса не предусмотрено.
Место нанесения
Место нанесения
заводского номера
знака утверждения типа

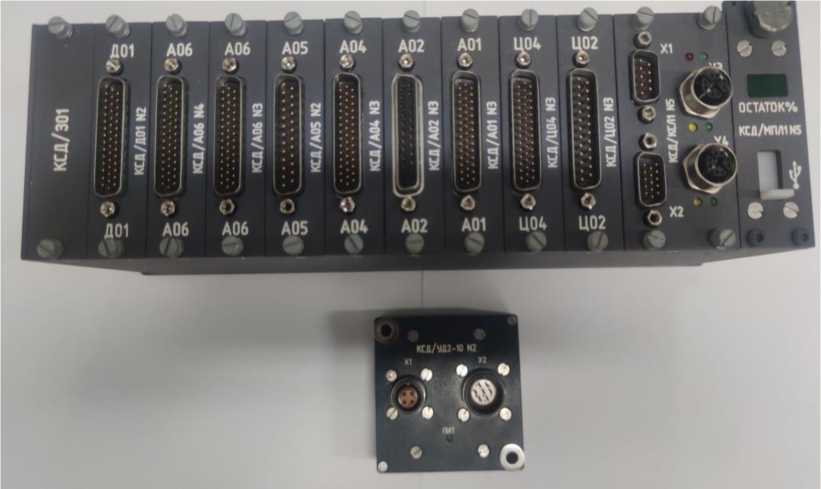

Рисунок 2 - Общий вид комплекса с установленными модулями
Таблица 9 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Шасси КСД/ШЛ10 |
РФМГ.305143.010 |
1 |
|
Контроллер КСД/КСЛ1 |
РФМГ.469535.001 |
1 |
|
Модуль КСД/МПЛ1 |
РФМГ.301.354.001 |
1 |
|
Модуль КСД/А01 |
РФМГ.411136.001 |
1 |
|
Модуль КСД/А02 |
РФМГ.411135.002 |
1 |
|
Модуль КСД/А04 |
РФМГ.411136.004 |
1 |
|
Модуль КСД/А05 |
РФМГ.411136.005 |
1 |
|
Модуль КСД/А06 |
РФМГ.411136.006 |
2 |
|
Модуль КСД/Д01 |
РФМГ.468166.001 |
1 |
|
Модуль КСД/Ц02 |
РФМГ.468153.002 |
1 |
|
Модуль КсД/Ц04 |
РФМГ.468153.004 |
1 |
|
Паспорта на составные части |
- |
12 |
|
Специальное программное обеспечение КСД/СПО |
РФМГ.00001-01 |
1 |
|
Специальное программное обеспечение КСД/СПО. Формуляр |
РФМГ.00001-01 30 |
1 |
|
Программа обработки информации «КСД- Экспресс» |
РФМГ.00002-01 |
1 |
|
Программа обработки информации «КСД-Экспресс». Формуляр |
РФМГ.00002-01 30 |
1 |
|
Комплекс сбора данных «БАЗИС». Паспорт сводный |
РФМГ.794121.001ПС |
1 |
|
Комплекс сбора данных «БАЗИС». Руководство по технической эксплуатации |
РФМГ.794121.001РЭ |
1 |
Таблица 2 - Метрологические характеристики для модуля КСД/А01
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от -12,8 до +12,8 |
|
Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока основной погрешности измерений напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % |
±0,3 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Наименование характеристики |
Значение |
|
- относительная влажность, % |
от 30 до 80 |
Таблица 3 - Метрологические характеристики для модуля КСД/А02
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 52428 Гц, В |
от - 12,8 до +12,8 |
|
Пределы допускаемой приведенной к диапазону измерений амплитудных значений напряжения переменного тока основной погрешности измерений амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 52428 Гц, % |
±0,2 |
|
Пределы допускаемой приведенной к диапазону измерений амплитудных значений напряжения переменного тока дополнительной погрешности измерений амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 52428 Гц, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % |
±0,3 |
|
Нормальные условия измерений:
|
от +15 до + 25 от 30 до 80 |
Таблица 4 - Метрологические характеристики для модуля КСД/А04
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления постоянному току от резистивных датчиков, Ом |
от 0 до 1600 |
|
Пределы допускаемой приведенной к диапазону измерений электрического сопротивления постоянному току от резистивных датчиков основной погрешности измерений электрического сопротивления постоянному току от резистивных датчиков, % |
±0,2 |
|
Пределы допускаемой приведенной к диапазону измерений электрического сопротивления постоянному току от резистивных датчиков дополнительной погрешности измерений электрического сопротивления постоянному току от резистивных датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % |
±0,3 |
|
Нормальные условия измерений:
|
от +15 до + 25 от 30 до 80 |
Таблица 5 - Метрологические характеристики для модуля КСД/А05
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 16384 Гц, мВ |
от -128 до +128 |
|
Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока основной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 16384 Гц, % |
±0,2 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока дополнительной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 16384 Гц, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % |
±0,3 |
|
Нормальные условия измерений:
|
от +15 до + 25 от 30 до 80 |
Таблица 6 - Метрологические характеристики для модулей КСД/А06
|
Наименование характеристики |
Значение |
|
Диапазоны измерений напряжения постоянного тока, мВ |
от -8 до +8; от -4 до +4; от -2 до +2 |
|
Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока основной погрешности измерений напряжения постоянного тока, % |
±0,2 |
|
Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % |
±0,3 |
|
Нормальные условия измерений:
|
от +15 до + 25 от 30 до 80 |
Таблица 7 - Метрологические характеристики для модуля КСД/Д01
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты входных сигналов в диапазоне напряжения переменного тока от -10 до +10 В, Гц |
от 1 до 1000000 |
|
Пределы допускаемой абсолютной основной погрешности измерений частоты входных сигналов в диапазоне напряжения переменного тока от -10 до +10 В в поддиапазоне частот от 1 до 10000 Гц включ., Гц |
±1 |
|
Пределы допускаемой относительной основной погрешности измерений частоты входных сигналов в диапазоне напряжения переменного тока от -10 до +10 В в поддиапазоне частот св. 10000 до 1000000 Гц включ., % |
±0,01 |
|
Диапазон измерений длительности импульсов в диапазоне напряжения переменного тока от -10 до +10 В, мкс |
от 1 до 42406 |
|
Пределы допускаемой абсолютной основной погрешности измерений значений длительности импульсов в диапазоне напряжения переменного тока от -10 до +10 В в поддиапазоне длительности импульсов от 1 мкс до 1 мс включ., мкс |
±1 |
|
Пределы допускаемой относительной основной погрешности измерений значений длительности импульсов в диапазоне напряжения переменного тока от -10 до +10 В в поддиапазоне длительности импульсов св. 1 мс до 42 с включ., % |
±0,01 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной к поддиапазону измерений частоты входного сигнала (длительности импульсов) дополнительной погрешности измерений частоты входного сигнала (длительности импульсов) в диапазоне напряжения переменного тока от -10 до +10 В, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % |
±0,3 |
|
Нормальные условия измерений:
|
от +15 до + 25 от 30 до 80 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество входных каналов, шт.: | |
|
- для модулей КСД/А01 |
32 |
|
- для модулей КСД/А02, КСД/А04 |
12 |
|
- для модулей КСД/А05 |
9 |
|
- для модулей КСД/А06 |
10 |
|
- для модулей КСД/Д01 |
16 |
|
- для модулей КСД/УД2-10 |
2 |
|
Напряжение питания комплекса, В |
27 |
|
Габаритные размеры комплекса (высотахдлинахширина), мм, не более | |
|
- для комплекса |
294х117х80 |
|
- для модулей КСД/А01, КСД/А02, КСД/А04, КСД/А05, КСД/А06, КСД/Д01, КСД/МПЛ1 |
112x79x20 |
|
- для модуля КСД/УД2-10 |
70x70x33 |
|
- для шасси КСД/ШЛ10 |
294x117x80 |
|
- для модуля КСД/КСЛ |
112x79x39 |
|
Масса, кг, не более - комплекса в сборе |
3,000 |
|
- модуля КСД/А01 |
0,090 |
|
- модуля КСД/А02 |
0,093 |
|
- модуля КСД/А04 |
0,074 |
|
- модуля КСД/А05 |
0,091 |
|
- модуля КСД/А06 |
0,088 |
|
- модуля КСД/Д01 |
0,086 |
|
- модуля КСД/УД2-10 |
0,500 |
|
- шасси КСД/ШЛ10 |
2,000 |
|
- контроллера КСД/КСЛ 1 |
0,250 |
|
- модуля КСД/МПЛ1 |
0,300 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -50 до +60 |
|
- относительная влажность, при температуре +35 °C, %, не более |
98 |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы, лет |
15 |
