Номер по Госреестру СИ: 88809-23
88809-23 Комплексы топливозаправочные
(ТЗК-100-АиМ)
Назначение средства измерений:
Комплексы топливозаправочные ТЗК-100-АиМ (далее по тексту - ТЗК) предназначены для автоматизированного измерения массы и объема нефтепродуктов и других жидкостей при отпуске/приеме их в автоцистерны и железнодорожные цистерны, транспортировке на нефтебазах и нефтеперерабатывающих заводах.
Внешний вид.
Комплексы топливозаправочные
Рисунок № 1
Общие сведения
Дата публикации - 17.04.2023
Срок свидетельства - 17.04.2028
Номер записи - 190814
ID в реестре СИ - 1407944
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№847 от 2023.04.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы топливозаправочные (ТЗК-100-АиМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85833-22 09.06.2027 |
Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН), Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
86177-22 18.07.2027 |
Установки поверочные передвижные, УЭМ-01 Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
88809-23 17.04.2028 |
Комплексы топливозаправочные , ТЗК-100-АиМ Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология") (РОССИЯ г. Тюмень) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Комплексы топливозаправочные (ТЗК-100-АиМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы топливозаправочные (ТЗК-100-АиМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) ТЗК (контроллера программируемого логического, АРМ оператора) обеспечивает реализацию функций ТЗК.
Наименования ПО и идентификационные данные указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ПО ПЛК |
ПО АРМ оператора | |
|
Идентификационное наименование ПО |
PLC TZK |
ARM TZK |
|
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на фирменную табличку, прикрепленную к раме ТЗК.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» документа «Комплекс топливозаправочный ТЗК-100-АиМ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 330.28.99-014-20401066-2022 Комплекс топливозаправочный ТЗК-100-АиМ. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Автоматизация и Метрология»
(ООО «Автоматизация и Метрология»)
ИНН 7203436719
Юридический адрес: 625031, г. Тюмень, ул. Таежная, д. 12, оф. 103-105
Изготовитель
Общество с ограниченной ответственностью «Автоматизация и Метрология»
(ООО «Автоматизация и Метрология»)
ИНН 7203436719
Адрес: 625031, г. Тюмень, ул. Таежная, д. 12, оф. 103-105 Телефон: (3452) 54-81-20
E-mail: mail@ametrology.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62
Факс: +7(843) 272-00-32
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Автоматизация и Метрология»
(ООО «Автоматизация и Метрология»)
ИНН 7203436719
Юридический адрес: 625031, г. Тюмень, ул. Таежная, д. 12, оф. 103-105
Принцип действия ТЗК основан на прямых измерениях массового расхода, массы, объема и плотности жидкости - первичными преобразователями массового расхода, температуры -датчиком температуры, давления - датчиком давлении, сборе и обработки результатов измерений в СОИ и передачи во внешние информационные системы.
По расположению оборудования ТЗК разделен на две части: гидравлическая часть, расположенная под навесом на рамном основании (каркасе), с помощью которой производится налив топлива в цистерны, и система управления, находящаяся в помещении операторной.
Гидравлическая часть - измерительная часть, представляет собой дозирующее устройство, предназначенное для отпуска топлива заданной дозы. Состоит из расходомера массового, электромагнитного трехпозиционного двухступенчатого клапана, предназначенного для снижения расхода в начале налива и при завершении налива, фильтра, газоотделителя, компенсаторов металлических, электронасосного агрегата, шкафа электроснабжения (ШС), шкафа автоматики (ША), автоматической системы налива (АСН), поста местного управления и устройства контроля заземления.
Для удобства управления в составе ТЗК присутствует автоматизированное рабочее место (АРМ) оператора, устанавливаемое в помещении операторной или ином месте нахождения оперативного персонала. АРМ оператора позволяет осуществлять удаленное оперативное управление ТЗК, хранит историю операций налива и показаний измерительных приборов.
Основные функции и режим работы ТЗК:
-
- измерение массы, объема и плотности нефтепродукта;
-
- измерение давления и температуры;
-
- автоматизированный налив нефтепродукта в цистерны;
-
- отображение текущих показателей операции налива на экран АРМ оператора;
-
- обработка и хранение данных.
Режим работы периодический, на время налива топлива в цистерны.
В состав ТЗК в зависимости от комплектации могут входить средства измерений, утвержденных типов, указанные в таблице 1
Таблица 1 - Перечень средств измерений, в составе ТЗК
|
Наименование и обозначение типа средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Штрай-масс |
70629-18 |
|
Счетчики-расходомеры массовые кориолисовые ЭМИС- МАСС 260 |
77657-20 |
|
Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак |
47266-16 |
|
Счетчики-расходомеры кориолисовые КТМ РуМАСС |
83825-21 |
|
Датчики давления ЭМИС-БАР |
72888-18 |
|
Датчики давления PIEZUS |
83205-21 |
|
Датчики давления Метран-150 |
32854-13 |
|
Датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ |
62292-15 |
|
Термопреобразователи универсальные ТПУи0304 |
50519-17 |
|
Преобразователи температуры Метран-280, Метран-280-Ех |
23410-13 |
|
Датчик температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех |
75208-19 |
|
Термометры сопротивления (термопреобразователи сопротивления) ДТС |
28354-10 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Термопреобразователи сопротивления серии 90 |
68302-17 |
|
Контроллеры программируемые логические REGUL RX00 |
63776-16 |
|
Системы ввода-вывода распределенные Fastwel I/O |
58557-14 |
|
Контроллеры логические программируемые ПЛК 200 |
84822-22 |
|
Модули аналогового ввода МВ210-101 |
76920-19 |
Заводской номер ТЗК указан на фирменной металлической табличке, прикрепленной на раме ТЗК, методом аппликации, сублимации и лазерной маркировки, а также в эксплуатационной документации типографским методом.
Формат нанесения заводского номера - цифровой.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование средства измерений не предусмотрено.

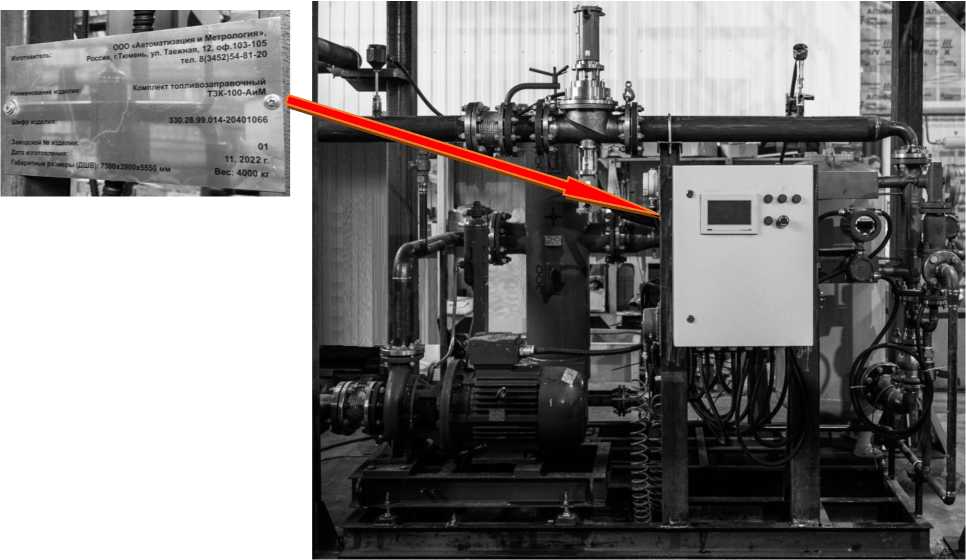

Общий вид ТЗК и место обозначения заводского номера приведены на рисунке 1.
Рисунок 1 - Общий вид ТЗК и место обозначения заводского номера
Метрологические и основные технические характеристики ТЗК, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Номинальный диаметр условного прохода расходомера ТЗК, мм |
50 |
80 |
100 |
150 |
|
Диапазон измерений массового расхода, т/ч |
от 2,0 до |
от 5,0 до |
от 11,0 |
от 20,0 |
|
60,0 |
160,0 |
до 210,0 |
до 400,0 | |
|
Диапазон измерений объемного расхода, м3/ч |
от 2,3 до 85,0 |
от 5,6 до 228,0 |
от 12,3 до 300,0 |
от 22,3 до 571,0 |
|
Пределы допускаемой относительной | ||||
|
погрешности измерений массы (объема) |
±0,25 | |||
|
нефтепродуктов, % | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наименьшая доза выдачи объема топлива, дм3 |
500 |
|
Измеряемая среда |
нефтепродукты |
|
Диапазон плотности измеряемой среды при +20 °С, кг/м3 |
от 650 до 1100 |
|
Диапазон давления нефтепродукта при рабочем диапазоне расхода, МПа |
от 0,1 до 1,6 |
|
Диапазон температуры измеряемой среды, °С |
от -40 до +50 |
|
Режим работы |
периодический |
|
Условия эксплуатации:
|
от -60 до +50 от +10 до +35 |
|
Параметры электрического питания:
|
380'57 (трехфазное), 220133 (однофазное) 50 |
|
Габаритные размеры, мм, не более |
7300х3900х5550 |
|
Масса, кг, не более |
4000 |
|
Срок службы, лет, не менее |
10 |
