Номер по Госреестру СИ: 88718-23
88718-23 Блоки аппаратные дистанционных измерений параметров сетей передачи данных
(ВЕКТОР-2019-БАДИ-Ф2С2)
Назначение средства измерений:
Блоки аппаратные дистанционных измерений параметров сетей передачи данных ВЕКТОР-2019-БАДИ-Ф2С2 (далее - блоки) предназначены для измерений параметров сетей передачи данных, выполняемых при учете объема оказанных услуг электросвязи операторами связи.
Внешний вид.
Блоки аппаратные дистанционных измерений параметров сетей передачи данных
Рисунок № 1
Внешний вид.
Блоки аппаратные дистанционных измерений параметров сетей передачи данных
Рисунок № 2

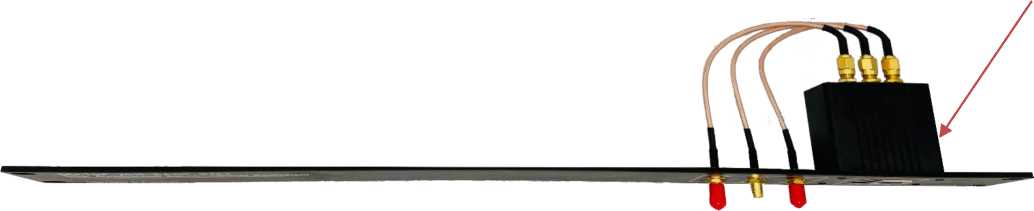

Внешний вид.
Блоки аппаратные дистанционных измерений параметров сетей передачи данных
Рисунок № 3
Программное обеспечение
В Блоки устанавливается специальное программное обеспечение (ПО). ПО записывается на карту памяти, устанавливаемую в Блоки. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО периферийного узла КМУТ («ЭХО-Время») 1.0. |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО |
указывается в формуляре |
Алгоритм вычисления цифрового идентификатора |
md5 |
Конструкция Блоков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «низкий».
Знак утверждения типа
Знак утверждения типа наносится на боковую панель Блоков рядом с заводским номером. Пломбирования корпусов Блоков не предусмотрено.• ВЕКТОР-2019-БАДИ-Ф2С2
Блок Аппаратный Дистанционных Измерений
& |
-0 |
о |
ч. |
э |
с? |
Вх. |
Ант. |
Исх. |
ЁП
П1 Сеть
* СЗелоно 6 России
Место для нанесения знака утверждения типа и заводского номера
Рисунок 1 - Внешний вид Блоков
Программное обеспечениеВ Блоки устанавливается специальное программное обеспечение (ПО). ПО записывается на карту памяти, устанавливаемую в Блоки. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО периферийного узла КМУТ («ЭХО-Время») 1.0. |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО |
указывается в формуляре |
Алгоритм вычисления цифрового идентификатора |
md5 |
Конструкция Блоков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «низкий».
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон формирования/измерений длительности сеанса передачи данных, с |
от 0,1 до 3600 |
Пределы допускаемой абсолютной погрешности формирования/измерений длительности сеанса передачи данных, с |
±0,3 |
Диапазон формирования/измерений количества информации (объема данных), байт |
от 1 до 1-108 |
Максимальная допускаемая абсолютная погрешность формирования/измерений количества информации (объема данных) при доверительной вероятности 0,95, не более, байт |
5 |
Пределы допускаемого смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1 в течении не менее 2 часов, мкс |
±0,25 |
Пределы допускаемой погрешности хранения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в автономном режиме за сутки, мкс |
±4,92 |
Пределы допускаемой погрешности измерения разности (расхождения) шкал времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2, с |
±0,01 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока частотой 50 ±5 Гц, В |
230 ±23 |
Потребляемая мощность, В^А, не более |
25 |
Габаритные размеры (длина х ширина х высота, мм, не более |
482х72х44 |
Масса, кг, не более |
0,26 |
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
наносится типографским способом на руководство по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Взаимодействие с Блоком» руководства по эксплуатации РМБТ.466961.003-001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель
Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034
Адрес: 141407, Московская обл., г. Химки, Нагорное ш., д. 2, корп. 9A, пом. 412
Телефон (факс): +7(495) 785-57-50
E-mail: post@kmyt.ru
Изготовитель
Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034
Адрес: 141407, Московская обл., г. Химки, Нагорное ш., д. 2, корп. 9A, пом. 412
Телефон (факс): +7(495) 785-57-50
E-mail: post@kmyt.ru
Испытательный центр
Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр»)ИНН: 5047111192
Адрес: 141400, Московская обл., г. Химки, ул. Рабочая, д. 2а, корп. 26, пом. 108, 109 Телефон (факс): +7 (495) 015-57-50
E-mail: info@ecentr.tech
Правообладатель
Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034
Адрес: 141407, Московская обл., г. Химки, Нагорное ш., д. 2, корп. 9A, пом. 412
Телефон (факс): +7(495) 785-57-50
E-mail: post@kmyt.ru
Конструктивно Блоки выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На панелях Блоков расположены соответствующие разъемы для подключения к сети связи, навигационной антенны, подачи электропитания и установки карт памяти. Защитные корпуса моноблоков изготавливаются из штампованного металла и имеют съемную панель, крепление которой осуществляется с помощью винтов. Корпуса Блоков имеют крепления для размещения в стойке (19 дюймов).
Принцип действия Блоков основан на формирования тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.
Блоки имеют возможность формирования и передачи специально сформированной последовательности IP-пакетов (тестового трафика), содержащей заданный объем информации и измерения характеристик переданного тестового трафика в точках подключения к сети передачи данных. Для регистрации времени передачи/приёма IP-пакетов и измерения расхождения шкал времени в сетях операторов связи Блоки синхронизируются относительно национальной шкалы времени Российской Федерации UTC(SU) с помощью входящей в их состав Аппаратуры навигационной потребителей ГНСС ГЛОНАСС/GPS/SBAS/Galileo ПРО-04 (регистрационный номер в Федеральном информационном фонде (рег. № 74993-19) в режиме Stratum 1 или от сервера времени по протоколу NTP в режиме Stratum 2.
Блоки могут выполнять функции серверов времени при синхронизации оборудования относительно национальной шкалы времени Российской Федерации UTC(SU) по сетям пакетной передачи данных.
Управление Блоками осуществляется с помощью встроенного интерфейса управления.
В состав Блоков входят вычислители общего назначения.
Блоки представлены в единичных образцах с заводскими номерами № №: 00047, 00048, 00057, 00066, 00123, 00128, 00138, 00139, 00153, 00166, 00167, 00169, 00170, 00171, 00172, 00173, 00174, 00175, 00176, 00177, 00178, 00179, 00180, 00182, 00183, 00184, 00185, 00186, 00187, 00188, 00189, 00190, 00191, 00192, 00193, 00194, 00195, 00196, 00197, 00198, 00199, 00200, 00201, 00202, 00203, 00204, 00205, 00206, 00207, 00208, 00209, 00210, 00211, 00212, 00213, 00214, 00215.
В основу конструкции Блоков положена аппаратная платформа Блоков аппаратных для дистанционных измерений параметров сетей передачи данных серии ВЕКТОР-2019-БАДИ-ХХХХХ (рег. № 81411-21) модификации с условным обозначением ВЕКТОР-2019-БАДИ-Ф2С2, выполнение измерительных функций которой обеспечивает специальное программное обеспечение, разработанное Обществом с ограниченной ответственностью «Контроль ИТ».
Внешний вид Блоков и место нанесения знака утверждения типа представлены на рисунке 1. Нанесение знака поверки на корпус Блоков не предусмотрено. Заводские номера наносятся на боковую панель Блоков в форме информационной таблички, содержащей заводской номер в цифровом формате. Знак утверждения типа наносится на боковую панель Блоков рядом с заводским номером. Пломбирования корпусов Блоков не предусмотрено.
• ВЕКТОР-2019-БАДИ-Ф2С2
Блок Аппаратный Дистанционных Измерений
& |
-0 |
о |
ч. |
э |
с? |
Вх. |
Ант. |
Исх. |
ЁП
П1 Сеть
* СЗелоно 6 России
Место для нанесения знака утверждения типа и заводского номера
Рисунок 1 - Внешний вид Блоков
Таблица 4 -
Наименование |
Обозначение |
Количество, экз./шт. |
Блок аппаратный дистанционных измерений параметров сетей передачи данных ВЕКТОР-2019-БАДИ-Ф2С2 |
ВЕКТОР-2019-БАДИ-Ф2С2 |
1 |
Комплект принадлежностей |
- |
1 |
Руководство по эксплуатации |
РМБТ.466961.003-001 РЭ |
1 |
Формуляр |
РМБТ.466961.003-001 ФО |
1 |
Методика поверки |
- |
1 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон формирования/измерений длительности сеанса передачи данных, с |
от 0,1 до 3600 |
Пределы допускаемой абсолютной погрешности формирования/измерений длительности сеанса передачи данных, с |
±0,3 |
Диапазон формирования/измерений количества информации (объема данных), байт |
от 1 до 1-108 |
Максимальная допускаемая абсолютная погрешность формирования/измерений количества информации (объема данных) при доверительной вероятности 0,95, не более, байт |
5 |
Пределы допускаемого смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1 в течении не менее 2 часов, мкс |
±0,25 |
Пределы допускаемой погрешности хранения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в автономном режиме за сутки, мкс |
±4,92 |
Пределы допускаемой погрешности измерения разности (расхождения) шкал времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2, с |
±0,01 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока частотой 50 ±5 Гц, В |
230 ±23 |
Потребляемая мощность, В^А, не более |
25 |
Габаритные размеры (длина х ширина х высота, мм, не более |
482х72х44 |
Масса, кг, не более |
0,26 |
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
