Номер по Госреестру СИ: 88691-23
88691-23 Резервуары горизонтальные стальные цилиндрические
(РГС-100)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС- 100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Техническая характеристика и параметры» паспорта резервуара
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Салаватнефтемаш»
(АО «Салаватнефтемаш»)
ИНН 0266017771
Адрес: 453256, Республика Башкортостан, г. Салават, ул. Молодогвардейцев, д. 26
E-mail: snm@snm.ru
Изготовитель
Акционерное общество «Салаватнефтемаш»
(АО «Салаватнефтемаш»)
ИНН 0266017771
Адрес: 453256, Республика Башкортостан, г. Салават, ул. Молодогвардейцев, д. 26
E-mail: snm@snm.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург Московский пр., д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Правообладатель
Акционерное общество «Салаватнефтемаш»
(АО «Салаватнефтемаш»)
ИНН 0266017771
Адрес: 453256, Республика Башкортостан, г. Салават, ул. Молодогвардейцев, д. 26
E-mail: snm@snm.ru
Резервуар представляет собой металлический сосуд в форме горизонтально лежащего цилиндра со сферическими днищами.
Принцип действия резервуаров основан на заполнении его нефтью до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей влияя на которые могут быть изменены результаты измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт резервуаров и на металлическую табличку, закрепленную на днище резервуара ударным методом.
К резервуарам данного типа относятся резервуары горизонтальные стальные цилиндрические с заводскими номерами 65518, 65524, расположенные по адресу Республика Татарстан, Мамадышский район, Нижнеошминское сельское поселение, «Пункт подготовки и сбора нефти Шийского месторождения нефти (СП «Мамадыш»)
Общий вид резервуаров с указанием места установки таблички с заводским номером приведен на рисунке 1.
Внешний вид металлических табличек с нанесенными на них заводскими номерами приведен на рисунке 2.
Нанесение знака поверки на резервуары не предусмотрено.
Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС- 100 с указанием места установки таблички с заводским номером

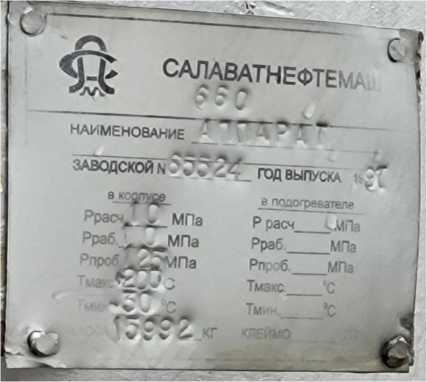

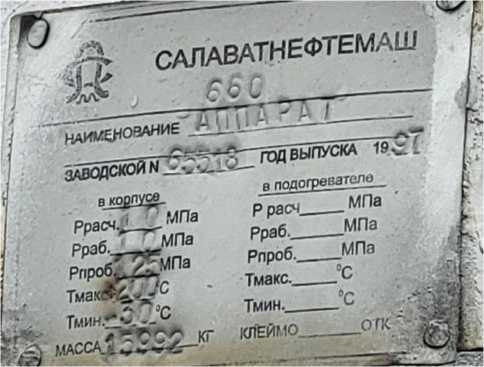

Рисунок 2 - Внешний вид металлических табличек с нанесенными на них заводскими номерами
'А-
'рдкП/^ОвАНИЕ аАЙДСЮЙТГ в корпусе.
Ррасч.Д__, МПа Ррзб. «МЛа Рпроб^Па Тмак($4.>ж' с z, зр r"“Wo кг
р расч____МЛа
рраб.__МПа
Рпроб.._____МПа
°г Тмакс----и
ор Тмин..______и
КЛЕЙМО___РЛ.
==----
САЛАВАТНЕФТЕМАШ feC ___
: \ -1— —-
год ВЫПУСКА 1SС f в подогрс1!агс^!— ,
Лист № 3 Всего листов 4
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
100 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -55 до +40 от 84,0 до 106,7 |
Средний срок службы, лет, не более |
20 |
