Номер по Госреестру СИ: 88595-23
88595-23 Резервуары стальные вертикальные цилиндрические
(РВС-400)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на паспорт резервуаров типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОмский нефтеперерабатывающий завод
Адрес: 644040, г. Омск, пр. Губкина, д. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПринцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводские номера в виде буквенно-цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на цилиндрические стенки резервуаров.
Резервуары с заводскими номерами Р35, Р36, Р43 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.
Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3.
Нанесение знака поверки на резервуары не предусмотрено. Пломбирование резервуаров не предусмотрено.
Место нанесения
заводского номера
Рисунок 1- Общий вид резервуара с заводским номером Р35 и его замерного люка
Место нанесения заводского номера
Р и с ун о к 2 - Общий вид резервуара с заводским номером Р36 и его замерного люка
Место нанесения заводского номера

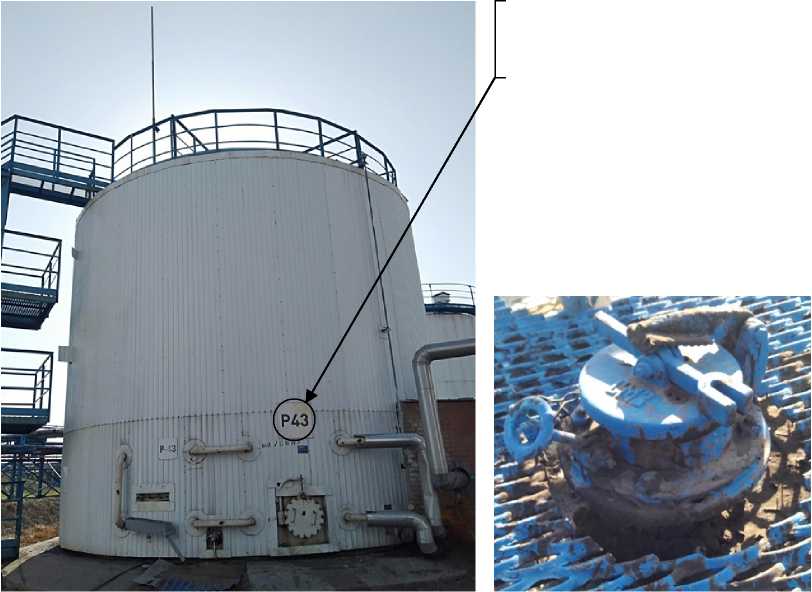

Рисунок 3- Общий вид резервуара с заводским номером Р43 и его замерного люка
Таблица 1- Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
400 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,20 |
Таблица 2- Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +50 |
Средний срок службы, лет, не менее |
20 |
