Номер по Госреестру СИ: 88615-23
88615-23 Модули контроля и управления
(МКУ-0218)
Назначение средства измерений:
Модули контроля и управления МКУ-0218 (далее - модули) предназначены для измерений и преобразований входных сигналов от первичных преобразователей в виде силы постоянного тока, напряжения переменного тока и частоты в значение измеряемой физической величины и измерений температуры при помощи термопреобразователей сопротивления.
Внешний вид.
Модули контроля и управления
Рисунок № 1
Общие сведения
Дата публикации - 29.03.2023
Срок свидетельства - 28.03.2028
Номер записи - 190616
ID в реестре СИ - 1407545
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МКУ-0218,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО")
Страна - РОССИЯ
Населенный пункт - г. Псков
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Статистика
Кол-во поверок - 65
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1821 от 2023.09.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Модули контроля и управления (МКУ-0218)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88615-23 28.03.2028 |
Модули контроля и управления, МКУ-0218 Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
3 года |
|
91554-24 11.03.2029 |
Датчики частоты вращения импульсного типа, ДИ-022 Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО") (РОССИЯ г. Псков) |
ОТ МП |
3 года |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Модули контроля и управления (МКУ-0218)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 56 | 8 | 56 | 0 | 0 | 56 | 56 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Модули контроля и управления (МКУ-0218)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей является встроенным и метрологически значимым. Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализована с помощью авторизации пользователя, паролей и ведения журнала событий.
Идентификационные данные ПО и приведены в таблице 1.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Высокий»
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SMP.Model-v03; |
|
Номер версии (идентификационный номер ПО), не ниже |
03 |
|
Цифровой идентификатор ПО |
1e71e457 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус модуля в соответствии с рисунком 1.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
ПФТР.421413.001 ТУ «Модули контроля и управления МКУ-0218. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «ЭМАС-ТУРБО»
(ООО «ЭМАС-ТУРБО»)
ИНН 6027201869
Адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18
Телефон +7(8112) 72-30-71
E-mail: office@emas-turbo.ru
Изготовитель
Общество с ограниченной ответственностью «ЭМАС-ТУРБО»(ООО «ЭМАС-ТУРБО»)
ИНН 6027201869
Адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18
Телефон +7(8112) 72-30-71
E-mail: office@emas-turbo.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, пом. 1
Тел.: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ЭМАС-ТУРБО»(ООО «ЭМАС-ТУРБО»)
ИНН 6027201869
Адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18
Телефон +7(8112) 72-30-71
E-mail: office@emas-turbo.ru
Принцип действия модулей основан на измерении электрических сигналов, поступающих через измерительные каналы от датчиков, преобразовании их в цифровой код, обработке результатов по заданному алгоритму.
Состав модуля МКУ-0218:
-
- блок контроля и управления (БКУ-0218) - предназначен для приема измерений и обработки сигналов от первичных датчиков системы магнитного подвеса;
-
- блок формирователей тока (БФТ-018) - предназначен для формирования токов в обмотках активных магнитных подшипниках по заданному алгоритму обработки сигналов БКУ.
Конструктивно блоки выполнены в стальных или алюминиевых корпусах, обеспечивающих:
-
- одностороннее фронтальное подключение внешних кабельных линий;
-
- обслуживание электронных плат и отдельных компонентов без демонтажа блоков от мест установки.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на наклейку, на фронтальную плоскость блока контроля и управления на боковую плоскость блока формирователей тока, что обеспечивает идентификацию каждого экземпляра МКУ в течение всего срока эксплуатации. Место нанесения заводского номера представлен на рисунке 1.
Конструкцией модулей не предусмотрено пломбирование.
Знак поверки рекомендуется наносится на свидетельство о поверке.
Общий вид блока контроля и управления с указанием места знака утверждения типа представлен на рисунке 1.

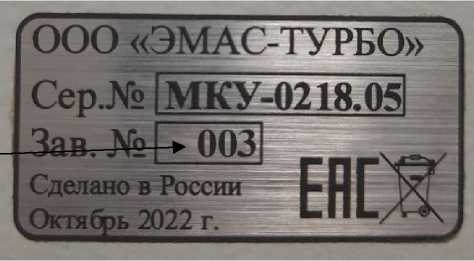

Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Блок контроля и управления БКУ-0218
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Метрологическая характеристика |
Значение |
|
1 |
2 |
|
Измерительные каналы линейных перемещений ротора | |
|
Диапазон измерений напряжения переменного тока частотой 15 кГц, В |
от 0 до 3,3 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений напряжения переменного тока частотой 15 кГц, % |
±5 |
|
Количество каналов, шт. |
5 |
|
Измерительные каналы тока рабочих обмоток | |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 40 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока, % |
±5 |
|
Количество каналов, шт. |
10 |
|
Измерительные каналы температуры рабочих обмоток | |
|
Диапазон измерений силы постоянного тока от первичных преобразователей температуры, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока от первичных преобразователей температуры, % |
±2,5 |
|
Количество каналов, шт. |
10 |
|
Измерительные каналы температуры блока контроля и управления | |
|
Диапазон измерений температуры при помощи термопреобразователей сопротивления, °C |
от 0 до +100 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений температуры при помощи термопреобразователей сопротивления, % |
±10 |
|
Количество каналов, шт. |
6 |
|
Измерительные каналы частоты вращения | |
|
Диапазон измерений частоты, Гц |
от 17 до 833 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Г ц |
±2 |
|
Количество каналов, шт. |
4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания от источника постоянного тока, В |
от 19,2 до 30 |
|
- напряжение питания от источника постоянного тока, В |
от 150 до 300 |
|
Потребляемая мощность, Вт, не более: |
300 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: - для модулей модификации БКУ-0218 |
400х490х63 |
|
- для модулей модификации БФТ-0218 |
310x482x390 |
|
Масса, кг, не более - для модулей модификации БКУ-0218 |
7,0 |
|
- для модулей модификации БФТ-0218 |
23,0 |
|
Рабочие условия измерений: - температура окружающей среды, °C |
от +10 до +40 |
|
- относительная влажность, % |
от 10 до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
15 |
