Номер по Госреестру СИ: 88503-23
88503-23 Преобразователи многофункциональные
(OSF3091-02)
Назначение средства измерений:
Преобразователи многофункциональные OSF3091-02 (далее по тексту -преобразователи) предназначены для непрерывных измерений абсолютного давления газов, расчета плотности газа (функционально связанного с давлением), измерений температуры и измерений относительной влажности измеряемой среды.

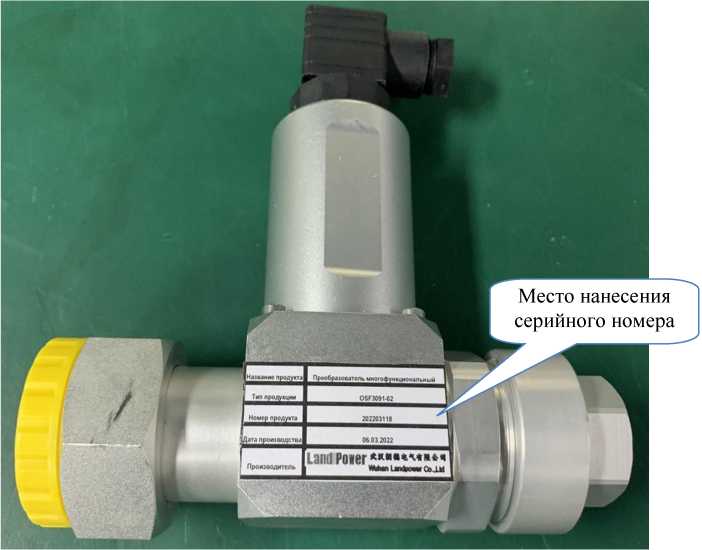

Внешний вид.
Преобразователи многофункциональные
Рисунок № 1
Программное обеспечение
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО). Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователя метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Внешнее ПО предназначено для взаимодействия преобразователей с компьютером и не оказывает влияния на метрологические характеристики преобразователей. ПО служит для просмотра и изменения параметров конфигурации, осуществления пользователем поверки и получения данных измерения в процессе эксплуатации преобразователей.
Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Внешнее ПО |
Внутреннее ПО | |
Идентификационное наименование ПО |
LandPowerRun |
LandPowerRun |
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Инструкция по эксплуатации» паспорта
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления В диапазоне 1-10’1 - 1407 Па»;
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ПравообладательWuhan LandPower Co.,Ltd, Китай
Адрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
Телефон: + 86 27 8726 7930
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
К данному типу средства измерений относятся преобразователи многофункциональные OSF3091, произведенные в одной модификации OSF3091-02 в количестве ста шестнадцати единиц. Серийные номера преобразователей имеют порядковый номер с 202203001 по 202203116.
Принцип действия при измерении давления основан на изменения сопротивления при деформации тензорезисторов, приклеенных к упругому элементу, который деформируется под действием давления.
Принцип действия при измерении температуры основан на изменения сопротивления при деформации тензорезисторов
Принцип действия при измерении влажности измеряемой среды основан на зависимости емкости (диэлектрической проницаемости) конденсатора от влажности окружающей среды.
Принцип вычисления плотности газа зависит от измерений температуры и абсолютного давления и основан на уравнении состояния реального газа Битти-Бриджмена.
Конструктивно преобразователи выполнены в металлическом корпусе, включающем в себя фланец подключения к резервуару с измеряемой средой, измерительные сенсоры, плату обработки данных и разъем для подключения питания и связи.
Знак поверки и пломбирование преобразователей не предусмотрено.
Общий вид преобразователей представлен на рисунке 1.
Серийные номера преобразователей в виде цифрового обозначения нанесены на этикетку на корпус преобразователя.
Рисунок 1 - Общий вид преобразователей
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -50 до +120 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 |
Верхний предел измерений (ВПИ) абсолютного давления, МПа |
1,0 |
(верхние пределы пересчета плотности, функционально связанной с давлением, г/см3) |
(0,06) |
Пределы допускаемой приведенной к ВПИ абсолютного давления погрешности, % |
±1 |
Пределы допускаемой приведенной к верхнему пределу пересчета плотности погрешности, функционально связанной с давлением, % |
±1 |
Диапазон измерений относительной влажности измеряемой среды, % |
От 0 до 100 |
Пределы допускаемой абсолютной погрешности относительной влажности |
±5 |
измеряемой среды, % |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации:
|
от -40 до +70 95 (без конденсации) от 86 до 106 |
Габаритные размеры (высотахдлинахдиаметр), мм, не более |
140х165х50 |
Масса, кг, не более |
0,7 |
Средний срок службы, лет |
30 |
Выходной сигнал |
RS485 |
