Сведения о средстве измерений: 88483-23 Микроманометры

Номер по Госреестру СИ: 88483-23
88483-23 Микроманометры
(МКМ)

Назначение средства измерений:
Микроманометры МКМ (далее по тексту - микроманометры) предназначены для измерений разности давления, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях. Микроманометры могут применяться в качестве вторичных или рабочих эталонов 1-го разряда по Государственной поверочной схеме для средств измерений разности давлений до 1405 Па», утвержденной Приказом Росстандарта от 31.08.2021 № 1904.

сертификация программного обеспечения
Внешний вид. Микроманометры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Микроманометры
Рисунок № 1
Внешний вид. Микроманометры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Микроманометры
Рисунок № 2

Общие сведения

Дата публикации - 15.03.2023
Срок свидетельства - 14.03.2028
Номер записи - 190509
ID в реестре СИ - 1407258
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МКМ-500-1,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№533 от 2023.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Микроманометры (МКМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88483-23
14.03.2028
Микроманометры, МКМ
Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль") (РОССИЯ г. Челябинск)
ОТ
МП
2 года
89172-23
29.05.2028
Калибраторы давления, АПК
Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль") (РОССИЯ г. Челябинск)
ОТ
МП
1 год

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Кто поверяет Микроманометры (МКМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • МКМ-500-1
  • 4 2 3 1 0 4 3 1

    Стоимость поверки Микроманометры (МКМ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Микроманометр функционирует под управлением программного обеспечения (ПО), которое является неотъемлемой его частью. ПО служит для обработки измерительной информации, управления работой измерительного блока, расчета в реальном времени значения давления. ПО позволяет задавать пользовательские настройки.

    Влияние ПО микроманометра учтено при нормировании метрологических характеристик.

    Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    M

    Номер версии (идентификационный номер) ПО, не ниже

    0.94

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносится

    на микроманометр методом наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Микроманометры МКМ. Руководство по эксплуатации», раздел 7.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений разности давлений до 1-105 Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;

    Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

    Государственная поверочная схема для средств измерений температуры, утвержденная Приказом Росстандарта от 23 декабря 2022 г. № 3253;

    ТУ 26.51.52-016-91357274-2021 Микроманометры МКМ. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Альфапаскаль»

    (ООО «Альфапаскаль»)

    ИНН 7450075425

    Адрес: 454047, г. Челябинск, 2-я Павелецкая, д. 36, оф. 301

    Телефон: (351) 725 74 50

    Факс: (351) 725 74 50

    Web-сайт: alfapascal.ru

    E-mail: info@alfapascal.ru

    Изготовитель

    Общество с ограниченной ответственностью «Альфапаскаль»
    (ООО «Альфапаскаль»)
    ИНН 7450075425
    Адрес: 454047, г. Челябинск, 2-я Павелецкая, д. 36, оф. 301
    Телефон: (351) 725 74 50
    Факс: (351) 725 74 50
    Web-сайт: alfapascal.ru
    E-mail: info@alfapascal.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713- 01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «Альфапаскаль»
    (ООО «Альфапаскаль»)
    ИНН 7450075425
    Адрес: 454047, г. Челябинск, 2-я Павелецкая, д. 36, оф. 301
    Телефон: (351) 725 74 50
    Факс: (351) 725 74 50
    Web-сайт: alfapascal.ru
    E-mail: info@alfapascal.ru

    Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.

    В состав микроманометра входят: измерительный блок, устанавливаемый на специальной тумбе и пульт управления. Измерительный блок состоит из двух сосудов (подвижного и неподвижного), двигателя, шарико-винтовой передачи, оптического измерителя, лазерного индикатора уровня воды, датчиков температуры, коммутационных проводов и трубок. Температура воды в неподвижном и подвижном сосудах измеряется двумя датчиками температуры. Измерительный блок и тумба закрыты защитным кожухом из бесцветного прозрачного органического стекла. По заказу измерительный блок может быть доукомплектован вспомогательным оборудованием: блоком клапанов и устройством создания давления.

    Пульт управления оснащен цветным жидкокристаллическим сенсорным дисплеем для управления микроманометром и отображения информации о работе микроманометра, кнопкой включения, коммутационными разъемами, платой управления, преобразователем атмосферного давления.

    Микроманометры выпускаются в следующих модификациях: МКМ-500-1, МКМ-500-2. Модификации микроманометров отличаются диапазонами измерений давления.

    Заводской номер наносится в формате цифрового обозначения на измерительный блок и на пульт управления методом наклейки или иным способом.

    Пломбировка отдельных частей микроманометра не предусмотрена.

    Общий вид микроманометров (измерительного блока с тумбой) приведен на рисунке 1. Внешний вид пульта управления на рисунке 2.

    Места нанесения знака утверждения типа и заводского номера представлены на рисунках 1, 2 и 3. Информационная табличка представлена на рисунке 3.

    Знак поверки наносится на свидетельство о поверке и (или) в паспорт, нанесение знака поверки на микроманометр не предусмотрено.

    Место нанесения знака утверждения типа

    Место нанесения заводского номера

    Внешний вид. Микроманометры (МКМ), http://oei-analitika.ru

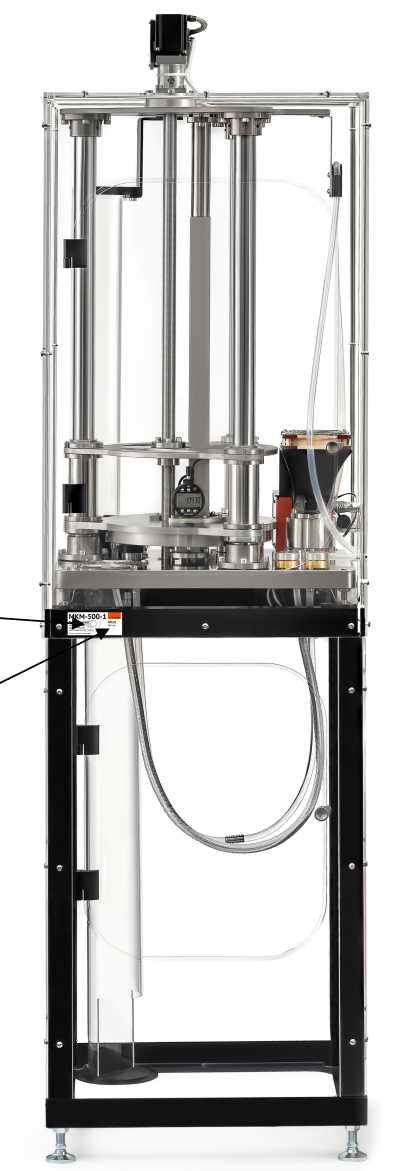

    Рисунок 1 - Общий вид микроманометра МКМ (измерительный блок с тумбой)

    Место нанесения

    Внешний вид. Микроманометры (МКМ), http://oei-analitika.ru

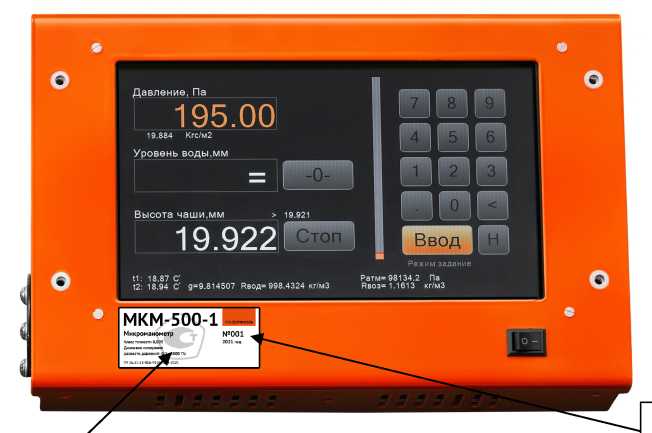

    Рисунок 2 - Пульт управления

    Место нанесения заводского номера

    знака утверждения типа

    lMKM-500-l
    500-

    Микроманометр

    Класс точности 0,005

    Диапазон измерения

    разности давлений: 0,2...5000 Па

    Альфапаскаль

    MJibipdiidLKcuib у

    №001 *

    2021 год

    ТУ 26.51.52-016-91357274-2021

    Рисунок 3 - Информационная табличка


    Таблица 4 - Комплектность микроманометра

    Наименование частей

    Обозначение

    Количество

    Микроманометр в составе: Измерительный блок

    МКМ

    1 шт.

    Тумба

    -

    1 шт.

    Пульт управления

    -

    1 шт.

    Блок клапанов

    -

    по заказу

    У стройство создания давления

    -

    по заказу

    Комплект деталей защитного кожуха

    -

    1 шт.

    Комплект трубок

    -

    1 шт.

    Руководство по эксплуатации

    АП.081.000.000.РЭ

    1 экз.

    Паспорт

    АП.081.001.000.ПС

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    МКМ-500-1

    МКМ-500-2

    Диапазон измерений разности давлений, Па(1) класс точности 0,005 класс точности 0,01

    от 0,2 до 5000

    от 0,4 до 5000

    от 50 до 5000 от 50 до 5000

    Пределы допускаемой абсолютной погрешности измерений разности давлений, Па класс точности 0,005 класс точности 0,01

    ±0,2

    ±0,4

    Среднее квадратическое отклонение, Па, не более класс точности 0,005 класс точности 0,01

    0,08

    0,16

    Диапазон измерений температуры в подвижном сосуде, °C

    от +10 до +30

    Диапазон измерений температуры в неподвижном сосуде, °C

    от +10 до +30

    Пределы допускаемой абсолютной погрешности измерений температуры, °C

    ±0,05

    Диапазон измерений атмосферного давления, кПа

    от 80 до 110

    Предел допускаемой погрешности абсолютной измерений атмосферного давления, кПа

    ±0,2

    Примечание:

    (1) Допускается выбор других единиц величин, допущенных к применению в Российской Федерации.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры измерительного блока с тумбой и кожухом (длина; ширина; высота), мм, не более

    580; 510; 2030

    Габаритные размеры пульта управления (длина; ширина; высота), мм, не более

    350; 240; 260

    Масса измерительного блока с тумбой и кожухом, кг, не более

    140

    Масса пульта управления, кг, не более

    8

    Рабочая жидкость

    Дистиллированная вода(1)

    Параметры электрического питания

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    220±22

    50±1

    Потребляемая мощность, В^А, не более

    1500

    Средняя наработка до отказа, ч

    20 000

    Средний срок службы, лет

    10

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - температура рабочей жидкости, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    • - тряска, вибрация и удары

    от +18 до +22(2) от +15 до +25(3) от +18 до +22(2)

    от +15 до +25(3) от 40 до 80 от 84 до 106,7 должны отсутствовать

    Примечания:

    • (1) ГОСТ Р 58144-2018 Вода дистиллированная. Технические условия

    • (2) для класса точности 0,005

    • (3) для класса точности 0,01
