88413-23 Весы автомобильные электронные
(Основа)
Назначение средства измерений:
Весы автомобильные электронные Основа (далее по тексту - весы) предназначены для измерений массы автотранспортных средств и других грузов при статическом взвешивании.
Внешний вид.
Весы автомобильные электронные
Рисунок № 1
Внешний вид.
Весы автомобильные электронные
Рисунок № 2
Внешний вид.
Весы автомобильные электронные
Рисунок № 3
Внешний вид.
Весы автомобильные электронные
Рисунок № 4
Внешний вид.
Весы автомобильные электронные
Рисунок № 5
Внешний вид.
Весы автомобильные электронные
Рисунок № 6
Внешний вид.
Весы автомобильные электронные
Рисунок № 7
Внешний вид.
Весы автомобильные электронные
Рисунок № 8
Внешний вид.
Весы автомобильные электронные
Рисунок № 9
Внешний вид.
Весы автомобильные электронные
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) весов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.
Для защиты весов от несанкционированного доступа к метрологически значимой части ПО, параметрам регулировки и измерительной информации осуществляется пломбирование приборов весоизмерительных, согласно рисункам 5-9. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и невозможностью изменения ПО без применения специализированного оборудования производителя. Таким образом конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора весоизмерительного весов.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.0772014 - соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Модификация приборов весоизмерительных |
Идентификационные данные (признаки) | ||
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО, не ниже |
Цифровой идентификатор ПО | |
МИ ВДА/6Я |
U2.01 |
-* | |
МИ ВДА/7Я |
U2.01 |
-* | |
МИ ВЖА/7Я |
U2.01 |
-* | |
МИ ВДА/12ЯС |
U2.01 |
-* | |
МИ ВЖА/12ЯС |
U2.01 |
-* | |
МИ ВДА/12Я |
U2.01 |
-* | |
МИ ВЖА/12Я |
U2.01 |
-* | |
МИ ВДА/12ЦС |
U3.01 |
-* | |
ТИТАН 9 |
V1.x |
-* | |
ТИТАН 9п |
V1.x |
-* | |
ТИТАН 12 |
V1.x |
-* | |
ТИТАН 12С |
V1.x |
-* | |
ТИТАН 3Ц |
UER 3.6х |
-* | |
ТИТАН 3ЦС |
UER 3.6х |
-* | |
ТИТАН 12Ц |
V3.x |
-* | |
ТИТАН 6 |
V1.x |
-* | |
ТИТАН Н12 |
643Ax |
-* | |
ТИТАН Н12Ж |
643Ax |
-* | |
ТИТАН Н22С |
643Ax |
-* | |
ТИТАН Н22ЖС |
643Ax |
-* | |
CI-200D |
2.02 |
-* | |
CI-200A |
1.20 |
-* | |
NT-580D |
2.03 |
-* | |
CI-6000A |
1.01 |
-* | |
CI-5010A |
1.0010 |
-* | |
CI-5200A |
1.0010 |
-* | |
CI-2001A |
1.00 |
-* | |
CI-2001B |
1.00 |
-* |
Где «х» принимает значения от 0 до 9, и не относится к метрологическому значению ПО.
* - Данные недоступны, т.к. данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования
Лист № 8
Всего листов 10
Знак утверждения типа
Знак утверждения типананосится методом клеймения на маркировочную табличку, закрепленную на боковой стенке грузоприемного устройства и на титульный лист руководства по эксплуатации методом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7 «Порядок работы» руководства по эксплуатации РЭ 1740.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-001-44923415-2022 «Весы автомобильные электронные Основа. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Веспром» (ООО «Веспром») ИНН 5262372580
Адрес юридический: 603057, г. Нижний Новгород, пер. Нартова, д. 2г, оф. 25 Тел.: +7(831) 423-99-75 E-mail: vesprom77@mail.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, пом. I
Адрес: 355021, Россия, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Веспром» (ООО «Веспром») ИНН 5262372580Адрес юридический: 603057, г. Нижний Новгород, пер. Нартова, д. 2г, оф. 25 Тел.: +7(831) 423-99-75 E-mail: vesprom77@mail.ru
Изготовители Общество с ограниченной ответственностью «Веспром» (ООО «Веспром») ИНН 5262372580
Адрес юридический: 603057, г. Нижний Новгород, пер. Нартова, д. 2г, оф. 25
Адрес места осуществления деятельности: 603002, г. Нижний Новгород, ул. Интернациональная, д. 95
Тел.: +7(831) 423-99-75
E-mail: vesprom77@mail.ru
Принцип действия весов основан на преобразовании деформаций упругого элемента весоизмерительного тензорезисторного датчика (далее по тексту - датчик), возникающих под действием силы тяжести взвешиваемого груза в пропорциональный электрический сигнал. Этот сигнал через клемную коробку или напрямую поступает в электронный весоизмерительный прибор, где обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.
Конструктивно весы состоят из грузоприемного устройства (далее по тексту - ГПУ), включающего в себя датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011) и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.5.5 ГОСТ OIML R 76-1-2011).
ГПУ выполнено в виде металлической модульной конструкции с настилом, включающая в себя от одной до шести секций. ГПУ устанавливается на одном уровне с дорожным полотном или над ним. В случае установки над поверхностью дороги, ГПУ комплектуется средствами заезда и спуска (пандусами). ГПУ монтируется на асфальтобетонное, железобетонное или другое подготовленное основание.
Весоизмерительные датчики, используемые в составе весов:
-
- датчики весоизмерительные МВ 150 (регистрационный номер в ФИФОЕИ 44780-10);
-
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9A, HM9B, H9C, BM14K, НМ14С, BM14A, BM14G, HM14H1, Н8С (регистрационный номер в ФИФОЕИ 55371-19);
-
- датчики весоизмерительные тензорезисторные Digital Load Cell, модификации DHM9A, DHM9B, DHM14H1, DBM14G (регистрационный номер в ФИФОЕИ 55634-19);
-
- датчики весоизмерительные тензорезисторные QS, модификации QS, QS-D, QSZF (регистрационный номер в ФИФОЕИ 78206-20);
-
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, исполнений ZSFY, ZSFY-D (регистрационный номер в ФИФОЕИ 75819-19);
-
- датчики весоизмерительные тензорезисторные С, модификации С16А, C16i,
(регистрационный номер в ФИФОЕИ 60480-15);
-
- датчики весоизмерительные сжатия 740 (регистрационный номер в ФИФОЕИ 50842-12).
Приборы весоизмерительные, используемые в составе весов:
- приборы весоизмерительные МИ, модификации МИ ВДА/7Я, МИ ВЖА/7Я, МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/6Я, МИ ВДА/12ЦС (регистрационный номер в ФИФОЕИ 61378-15);
- приборы весоизмерительные ТИТАН модификации ТИТАН 6, ТИТАН 9, ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН 3Ц, ТИТАН 3ЦС, ТИТАН 12Ц, ТИТАН Н12, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС (регистрационный номер в ФИФОЕИ 83635-21);
- приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A, CI-5010A, CI-5200A, CI-200A, CI-2001A, CI-2001B (регистрационный номер в ФИФОЕИ 50968-12);
-
- терминалы весоизмерительные CI, NT, модификации CI-200D, NT-580D
(регистрационный номер в ФИФОЕИ 54472-13);
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
-
- устройство полуавтоматической установки на нуль (Т.2.7.2.2);
-
- устройство автоматической установки на нуль (Т.2.7.2.3);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство слежение за нулем (Т.2.7.3);
-
- устройство тарирования (выборки массы тары) (Т.2.7.4.1).
Весы выпускаются в 30-ти различных модификациях, которые отличаются значениями максимальной и минимальной нагрузки, действительной ценой деления, поверочным интервалом и габаритными размерами ГПУ.
Обозначение вида весов: Весы автомобильные электронные Основа [А]-[Б]-[С]-[Д], где:
Основа - обозначение типа весов;
[А] - длина грузоприемного устройства, (4, (4,5), 6, 7, 8, 9, 12, 16, 18, 20, 22, 24, 26) м;
[Б] - максимальная нагрузка, (20, 30, 40, 60, 80, 100) т;
[С] - условное обозначение применяемых датчиков: А - аналоговые датчики; Ц - цифровые датчики;
[Д] - количество датчиков, (от 4 до 14) шт.
Идентификационные данные наносятся на маркировочную табличку грузоприемного устройства весов следующего содержания:
-
- знак утверждения типа;
-
- обозначение типа и модификации весов;
-
- товарный знак изготовителя;
-
- заводской номер;
-
- год выпуска;
-
- класс точности;
-
- максимальная нагрузка (Мах), т;
-
- минимальная нагрузка (Min), т;
-
- поверочный интервал весов (е);
-
- цена деления (d), кг;
-
- напряжение питания, В;
-
- частота питающей сети, Гц;
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку ГПУ методом механического клеймения.
Общий вид ГПУ весов и место закрепления маркировочной таблички представлена на рисунке 1.
Общий вид приборов весоизмерительных, применяемых в составе весов представлен на
рисунках 2-4.
Место закрепления маркировочной таблички
Рисунок 1 - Общий вид весов с указанием места закрепления маркировочной таблички
МИ ВДА/12ЯС
МИ ВЖА/12ЯС
МИ ВДА/6Я
МИ ВДА/7Я
МИ ВДА/12Я
МИ ВЖА/7Я
Рисунок 2 - Общий вид применяемых приборов весоизмерительных МИ
ТИТАН 3ЦС
ТИТАН 3Ц
ТИТАН 9, ТИТАН 9п
ТИТАН 12
ТИТАН 12С
ТИТАН 6
ТИТАН Н12
ТИТАН Н12Ж
ТИТАН Н22С
ТИТАН Н22ЖС
ТИТАН 12Ц
Рисунок 3 - Общий вид применяемых приборов весоизмерительных ТИТАН

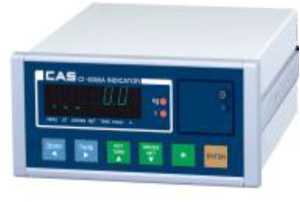

CI-5010A, CI-5200A
CI-6000A
CI-200A, CI-200D
NT-580D
CI-2001A
Рисунок 4 - Общий вид применяемых приборов весоизмерительных CI, NT
CI-2001B
Для защиты от несанкционированного доступа к настройке и регулировке весов, которые могут повлиять на результаты измерений, осуществляется пломбировка приборов весоизмерительных.
Схемы пломбировки от несанкционированного доступа приведены на рисунках 5-9.
Рисунок 5 - Схема пломбировки от несанкционированного доступа весов с применением приборов весоизмерительных ТИТАН
Место нанесения свинцовой или пластиковой пломбы
Место нанесения свинцовой или пластиковой пломбы
Рисунок 6 - Схема пломбировки от несанкционированного доступа весов с применением приборов весоизмерительных МИ ВДА/7Я, МИ ВЖА/7Я
Место нанесения свинцовой или пластиковой пломбы
Рисунок 7 - Схема пломбировки от несанкционированного доступа весов с применением приборов весоизмерительных МИ ВДА/12ЯС, МИ ВЖА/12ЯС
Место нанесения свинцовой или пластиковой пломбы
Рисунок 8 - Схема пломбировки от несанкционированного доступа весов с применением приборов весоизмерительных МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/6Я, МИ ВДА/12ЦС

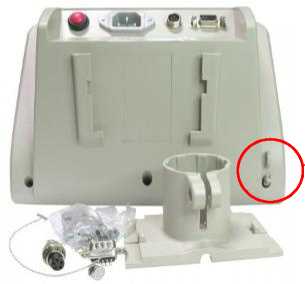

CI-6000A
Место нанесения свинцовой или пластиковой пломбы
ENTER
NT-580D
Рисунок 9 - Схема пломбировки от несанкционированного доступа весов с применением приборов весоизмерительных CI, NT
CI-2001A, CI-2001B
CI-5010A, CI-5200A
CI-200A, CI-200D
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 5 -
Наименование |
Обозначение |
Количество |
Весы автомобильные электронные Основа |
-1) |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
РЭ 1740 |
1 экз. |
1) - Обозначение может отличаться в зависимости от модификации средства измерения |
Таблица 2 - Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е) и числа поверочных интервалов (n)
Модификация весов |
Min, т |
Max, т |
e=d, кг |
n |
Основа 4-30-[С]-[Д] |
0,2 |
30 |
10 |
3000 |
Основа 4,5-30-[С]-[Д] |
0,2 |
30 |
10 |
3000 |
Основа 6-30-[С]-[Д] |
0,2 |
30 |
10 |
3000 |
Основа 6-40-[С]-[Д] |
0,4 |
40 |
20 |
2000 |
Основа 7-40-[С]-[Д] |
0,4 |
40 |
20 |
2000 |
Основа 8-30-[С]-[Д] |
0,4 |
30 |
20 |
1500 |
Основа 8-40-[С]-[Д] |
0,4 |
40 |
20 |
2000 |
Основа 8-60-[С]-[Д] |
0,4 |
60 |
20 |
3000 |
Основа 9-40-[С]-[Д] |
0,4 |
40 |
20 |
2000 |
Основа 9-60-[С]-[Д] |
0,4 |
60 |
20 |
3000 |
Основа 9-80-[С]-[Д] |
1,0 |
80 |
50 |
1600 |
Основа 9-100-[С]-[Д] |
1,0 |
100 |
50 |
2000 |
Основа 10-60-[С]-[Д] |
0,4 |
60 |
20 |
3000 |
Основа 10-80-[С]-[Д] |
1,0 |
80 |
50 |
1600 |
Основа 10-100-[С]-[Д] |
1,0 |
100 |
50 |
2000 |
Основа 12-60-[С]-[Д] |
0,4 |
60 |
20 |
3000 |
Основа 12-80-[С]-[Д] |
1,0 |
80 |
50 |
1600 |
Основа 12-100-[С]-[Д] |
1,0 |
100 |
50 |
2000 |
Основа 16-60-[С]-[Д] |
0,4 |
60 |
20 |
3000 |
Основа 16-80-[С]-[Д] |
1,0 |
80 |
50 |
1600 |
Основа 16-100-[С]-[Д] |
1,0 |
100 |
50 |
2000 |
Основа 18-80-[С]-[Д] |
1,0 |
80 |
50 |
1600 |
Основа 18-100-[С]-[Д] |
1,0 |
100 |
50 |
2000 |
Основа 20-100-[С]-[Д] |
1,0 |
100 |
50 |
2000 |
Основа 22-80-[С]-[Д] |
1,0 |
80 |
50 |
1600 |
Основа 22-100-[С]-[Д] |
1,0 |
100 |
50 |
2000 |
Основа 24-80-[С]-[Д] |
1,0 |
80 |
50 |
1600 |
Основа 24-100-[С]-[Д] |
1,0 |
100 |
50 |
2000 |
Основа 26-80-[С]-[Д] |
1,0 |
80 |
50 |
1600 |
Основа 26-100-[С]-[Д] |
1,0 |
100 |
50 |
2000 |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности весов по ГОСТ OIML R 76-1-2011 |
Средний (III) |
Пределы допускаемой погрешности весов, mpe, при перченой поверке (при периодической) для нагрузки, выраженной в поверочных интервалах (e):
|
±0,5e (1,0e) ±1,0e (2,0e) ±1,5e (3,0e) |
Диапазон устройства выборки массы тары (Т-), % от Мах |
от 0 до 100 |
Показания индикации массы, кг, не более |
Мах +9е |
Пределы погрешности устройства установки нуля, в единицах цены поверочного деления (е) |
±0,25e |
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более |
4 |
Пределы допускаемой погрешности весов после выборки массы тары соответствует пределам допускаемой погрешности для массы нетто.
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры ГПУ, не более, м:
|
4, (4,5), 6, 7, 8, 9, 12, 16, 18, 20, 22, 24, 26 4,5 0,6 |
Диапазон рабочих температур, °С, для ГПУ с датчиками:
- C16A, C16i |
от -30 до +40 от -40 до +40 от -50 до +50 |
Диапазон рабочих температур, °С, для приборов весоизмерительных |
от -10 до +40 |
Параметры электрического питания:
|
от 187 до 242 от 49 до 51 |
Средняя наработка на отказ |
20000 ч |
Средний срок службы, лет, не менее |
10 |
