Номер по Госреестру СИ: 88376-23
88376-23 Датчик силоизмерительный тензорезисторный
(BBA-SS)
Назначение средства измерений:
Датчик силоизмерительный тензорезисторный BBA-SS (далее - датчик) предназначен для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при одноопорном изгибе.
Внешний вид.
Датчик силоизмерительный тензорезисторный
Рисунок № 1
Внешний вид.
Датчик силоизмерительный тензорезисторный
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Подготовка к работе и порядок работы» паспорта на датчик.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы».
ПравообладательОбщество с ограниченной ответственностью «ТОКВЕС» (ООО «ТОКВЕС»)
ИНН 6672261244
Адрес: 620138, г. Екатеринбург, ул. Хрустальная, д. 49а
Телефон: +7 (343) 311-55-00
E-mail: info@tokves.ru
Сайт: https://tokves.ru
Изготовитель
Общество с ограниченной ответственностью «ТОКВЕС» (ООО «ТОКВЕС»)ИНН 6672261244
Адрес: 620138, г. Екатеринбург, ул. Хрустальная, д. 49а
Телефон: +7 (343) 311-55-00
E-mail: info@tokves.ru
Сайт: https://tokves.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, пом. I Тел.: +7 (495) 108-6950
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ТОКВЕС» (ООО «ТОКВЕС»)ИНН 6672261244
Адрес: 620138, г. Екатеринбург, ул. Хрустальная, д. 49а
Телефон: +7 (343) 311-55-00
E-mail: info@tokves.ru
Сайт: https://tokves.ru
Принцип действия датчика основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчик представляет из себя «балку» из нержавеющей стали и состоит из упругого элемента, защитного корпуса прямоугольной формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчике находятся во внутренней полости упругого элемента и защищены кожухом в виде сильфона.
Электрическое подсоединение к внешним измерительным усилителям осуществляется по четырёхпроводной схеме.
К данному типу средства измерений относится датчик с серийным номером D7647. Серийный номер в виде буквенно-цифрового обозначения, состоящего из буквы латинского алфавита и арабских цифр, нанесён методом лазерной гравировки на корпус датчика.
Конструкция датчика обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий и сопряжений герметиком. Конструкция датчика является неразборной.
Общий вид датчика с указанием места нанесения серийный номер приведён на рисунке 1. Общий вид маркировки приведён на рисунке 2.

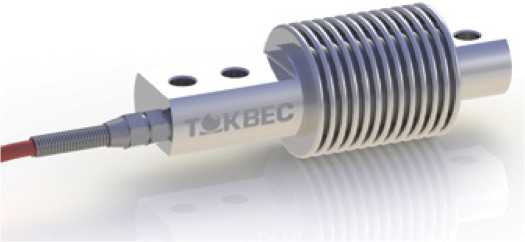

Рисунок 1 - Общий вид датчика силоизмерительного тензорезисторного BBA-SS

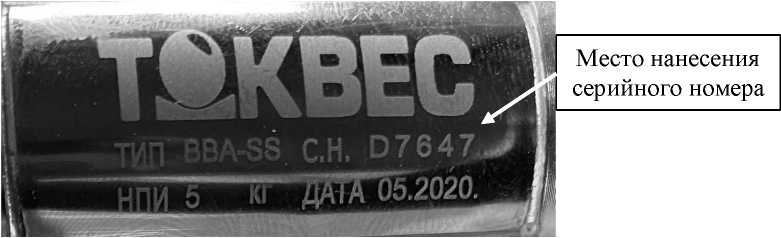

Рисунок 2 - Общий вид маркировки
Маркировка содержит следующую информацию:
-
- логотип изготовителя;
-
- модель (тип) датчика;
-
- номинальное усилие в килограммах;
-
- дата изготовления (месяц и год);
-
- серийный номер;
Нанесение знака поверки на датчик не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное усилие, F№m, Н |
50 |
Выходной сигнал при Бном, мВ/В |
от 2,037 до 2,043 |
Нижний предел измерений, % от Гном |
2 |
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 |
Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (b), % |
0,4 |
Предельное значение составляющей погрешности, связанной с повторяемостью показаний (b'), % |
0,2 |
Предельные значения составляющей погрешности, связанной с интерполяцией (/.), % |
±0,2 |
Предельные значения составляющей погрешности, связанной с дрейфом нуля (fo), % |
±0,1 |
Предельное значение составляющей погрешности, связанной с гистерезисом (v), % |
0,5 |
Предельное значения составляющей погрешности, связанной с ползучестью (с), % |
0,2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Предельно допустимое усилие, % от Биом |
120 |
Усилие разрушения, % от Бном, не менее |
150 |
Входное сопротивление, Ом |
от 380 до 420 |
Выходное сопротивление, Ом |
от 350 до 354 |
Сопротивление изоляции, МОм, не менее |
5000 |
Параметры электрического питания: - напряжение постоянного тока, В |
от 10 до 15 |
Габаритные размеры (ДиаметрхВысота), мм, не более |
45x120 |
Масса, кг, не более |
0,2 |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
