Номер по Госреестру СИ: 88335-23
88335-23 Резервуар стальной горизонтальный цилиндрический
(ЕП-5-1600-2-А-СО-У1)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический ЕП-5-1600-2-А-СО-У1 (далее -резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 3
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Уралспецмаш» (ООО «Уралспецмаш») ИНН 5916022788
Юридический адрес: 614012, Пермский край, г. Пермь, ул. Карпинского, д. 99, кв. 201 Телефон: +7 (342) 258-08-52
Web-сайт: uralrezerv.com
E-mail: mail@uralrezerv.com
Изготовитель
Общество с ограниченной ответственностью «Уралспецмаш» (ООО «Уралспецмаш») ИНН 5916022788Адрес места осуществления деятельности: 617065, г. Краснокамск, ул. Шоссейная, д. 43 Юридический адрес: 614012, Пермский край, г. Пермь, ул. Карпинского, д. 99, кв. 201 Телефон: +7 (342) 258-08-52
Web-сайт: uralrezerv.com
E-mail: mail@uralrezerv.com
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Уралспецмаш» (ООО «Уралспецмаш») ИНН 5916022788Юридический адрес: 614012, Пермский край, г. Пермь, ул. Карпинского, д. 99, кв. 201 Телефон: +7 (342) 258-08-52
Web-сайт: uralrezerv.com
E-mail: mail@uralrezerv.com
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 5 м3 подземного расположения.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом гравировки на маркировочную табличку резервуара (рисунок 1).
Резервуар ЕП-5-1600-2-А-СО-У1 с заводским номером 185.11.21, расположен на территории Нефтеперекачивающей станции-3 (НПС-3), АРНУ филиал АО «Транснефть -Прикамье» по адресу: 423450, Республика Татарстан, муниципальный район Альметьевский, городское поселение город Альметьевск, квартал 030120, земельный участок 584.

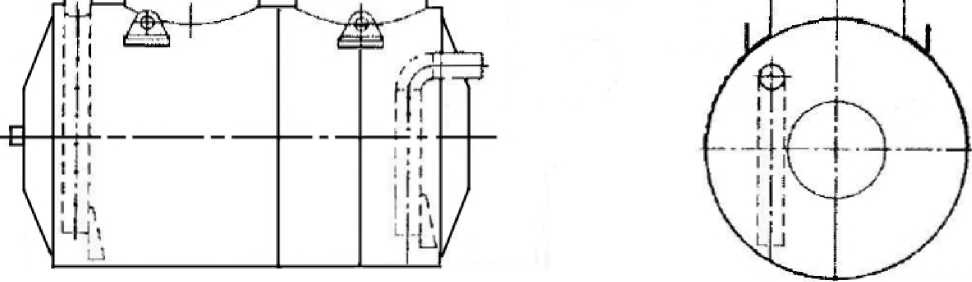

Общий вид резервуара ЕП-5-1600-2-А-СО-У1 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

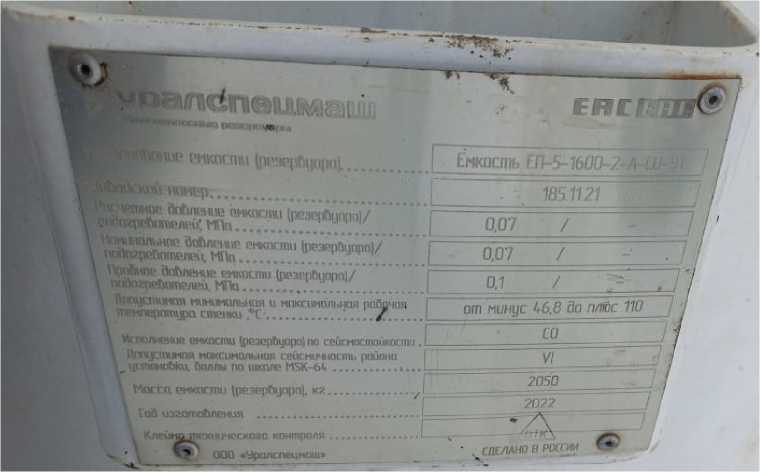

Рисунок 1 -Место нанесения заводского номера

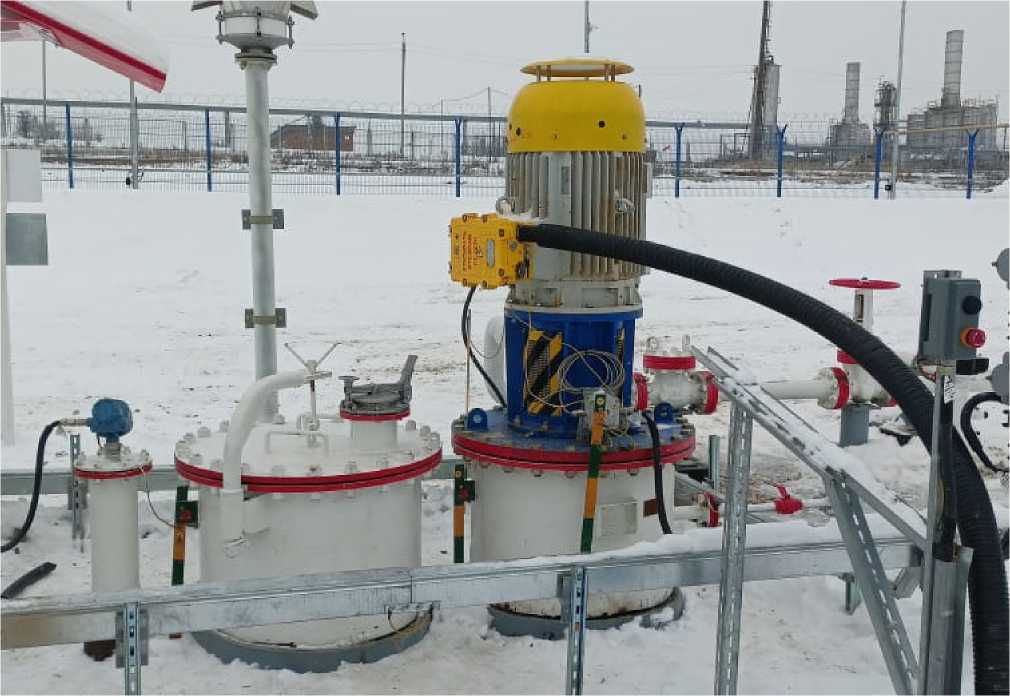

Рисунок 2 - Общий вид резервуара ЕП-5-1600-2-А-СО-У1
♦ 4 f

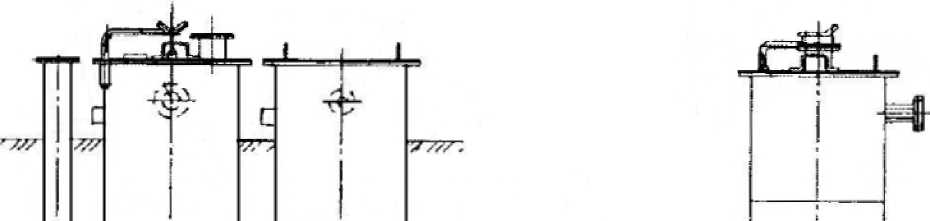

Рисунок 3 - Общий вид резервуара ЕП-5-1600-2-А-СО-У1
Пломбирование резервуара ЕП-5-1600-2-А-СО-У1 не предусмотрено.
Таблица 3-
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
ЕП-5-1600-2-А- СО-У1 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
5 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
