Принцип действия комплексов при измерениях скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля по видеокадрам в неподвижном состоянии (передвижной вариант размещения) основан на измерениях расстояния, пройденного ТС в зоне контроля от точки первой фиксации до точки последней фиксации, а также на измерениях интервала времени между моментами первой и последней фиксации ТС в зоне контроля без необходимости предварительной градуировки при изменении места расположения комплексов.

Принцип действия комплексов при измерениях значений текущего времени и координат как в неподвижном состоянии (передвижной вариант размещения), так и в движении (мобильный вариант размещения) основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC (SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.

Комплексы выпускаются в трех вариантах исполнения: исполнения 1, 2 и 3. Варианты исполнения комплексов имеют идентичные метрологические характеристики и функционал, отличаются способами их размещения и используемыми аппаратными блоками.

В комплексах исполнения 1 применяются компьютерные блоки модели SP-E, выполненные в компактном корпусе, совмещенном с сенсорным жидкокристаллическим дисплеем (далее - ЖК-дисплей).

В комплексах исполнения 2 применяются компьютерные блоки модели SP-V,

выпускаемые в компактном корпусе, выполняющем функцию радиатора для отвода тепла.

В комплексах исполнения 3 применяются компьютерные блоки модели SP-X,

выполненные на базе промышленного компьютера, размещенного в специальном ударопрочном влагозащищенном металлическом шкафу с установленными герметичными разъемами для подключения внешних устройств.

Внутри компьютерного блока любой модели размещаются промышленный компьютер, накопители данных и приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS.

Комплексы любого варианта исполнения позволяют использовать видеоблок модели VBE, выполненный на базе цифровой видеокамеры машинного зрения со встроенной системой инфракрасной подсветки. Видеокамера является универсальной (объединяет функции распознающей и обзорной) и предназначена одновременно как для распознавания государственных регистрационных знаков ТС, так и для записи обзорных видеокадров.

Составные части комплексов любого варианта исполнения размещаются в салоне патрульного автомобиля.

Комплексы любого варианта исполнения предназначены для работы в течение ограниченного промежутка времени как в неподвижном состоянии (передвижной вариант размещения), так и в движении (мобильный вариант размещения).

Измерения скорости движения ТС в зоне контроля по видеокадрам производятся комплексами только в неподвижном состоянии (передвижной вариант размещения), имеющими в составе видеоблоки модели VBE, оснащенные видеокамерами любого разрешения с объективами с фокусным расстоянием 35 и 50 мм. Сведения об основных характеристиках видеокамер и обозначениях видеоблоков модели VBE приведены в паспорте комплексов.

Комплексы защищены от несанкционированного вскрытия специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса составных частей комплексов.

Маркировка наносится на этикетку, расположенную на тыльной стороне компьютерного блока и видеоблока, которая содержит наименование комплекса, наименование и модель компьютерного блока/видеоблока, заводской номер компьютерного блока/видеоблока, дату изготовления и параметры электропитания комплексов, сокращенное наименование и страну изготовителя, децимальный номер технических условий, устанавливающих требования к комплексам, знак утверждения типа средства измерений и знак, удостоверяющий соответствие комплексов установленным требованиям.

Заводской номер комплексов любого исполнения указывается в цифровом формате. Наименование, заводской номер и вариант исполнения комплекса указываются в паспорте на него, также в паспорте указываются модели и заводские номера всех составных частей из комплекта поставки.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Функционально комплексы могут применяться для фиксации следующих видов нарушений правил дорожного движения (далее - ПДД):

• - превышение установленной скорости движения ТС;

• - нарушение правил, установленных для движения ТС в жилых зонах (в части измерений скорости);

• - несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

• - несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

• - выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

• - выезд в нарушение ПДД на трамвайные пути встречного направления;

• - проезд под запрещающий знак;

• - движение во встречном направлении по дороге с односторонним движением;

• - движение задним ходом по автомагистрали;

• - движение на грузовом ТС с разрешенной максимальной массой более 3,5 т по автомагистрали далее второй полосы;

• - движение по велосипедным или пешеходным дорожкам либо тротуарам;

• - движение по обочинам;

- движение ТС по полосе для маршрутных ТС в нарушение ПДД;

- опасное вождение;

- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку ТС;

- нарушение правил остановки или стоянки ТС на проезжей части, повлекшее создание препятствий для движения других ТС;

- нарушение правил остановки или стоянки ТС на тротуаре;

- нарушение правил остановки или стоянки ТС;

- остановка или стоянка на местах, отведенных для ТС инвалидов;

- остановка или стоянка ТС в местах остановки маршрутных ТС или стоянки легковых такси либо ближе 15 м от мест остановки маршрутных ТС или стоянки легковых такси;

- остановка или стоянка ТС на пешеходном переходе и ближе 5 м перед ним;

- остановка или стоянка ТС на трамвайных путях либо остановка или стоянка ТС далее первого ряда от края проезжей части;

- остановка на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях;

- остановка на железнодорожном переезде;

- остановка ТС на полосе для маршрутных ТС в нарушение ПДД;

- стоянка на железнодорожном переезде;

- фиксация нарушений в сфере благоустройства, связанных с размещением ТС (в том числе, на платных городских парковках);

- нарушение правил пользования внешними световыми приборами;

- нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;

- нарушение требований законодательства Российской Федерации о внесении платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения, ТС, имеющими разрешенную максимальную массу свыше 12 т;

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск ТС к участию в дорожном движении;

- нарушение требований об обязательном страховании гражданской ответственности владельцев ТС.

Общий вид составных частей комплексов с указанием мест для установки пломбы, пример маркировки составной части комплексов и обозначение места для нанесения знака утверждения типа приведены на рисунках 1 - 5.

Рисунок 1 - Общий вид компьютерного блока, модель SP-E (исполнение 1)

Место для установки пломбы: один из винтов на нижней плоской поверхности корпуса

Рисунок 2 - Общий вид компьютерного блока, модель SP-V (исполнение 2)

Место для установки пломбы: один из винтов на нижней плоской поверхности корпуса промышленного компьютера

Рисунок 3 - Общий вид компьютерного блока, модель SP-X (исполнение 3)

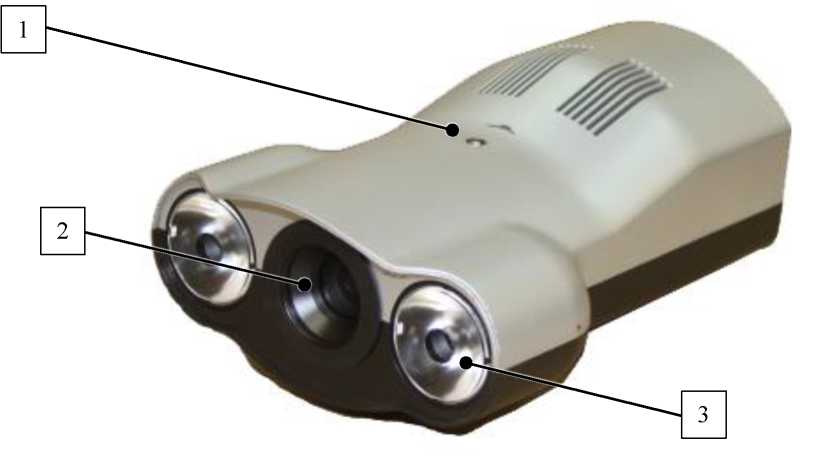

Рисунок 4 - Общий вид видеоблока, модель VBE

(1 - корпус видеоблока; 2 - цифровая видеокамера машинного зрения; 3 - встроенная система инфракрасной подсветки)

Комплекс измерительный с видеофиксацией «ПаркРайт-С»

Компьютерный блок

Модель:

ООО «Рекогна-Индастриал», Россия

ТУ 4278-034-95195549-2022 (РСАВ.402100.034 ТУ)

DC от 12 до 24 В

Изготовлен

Зав. №

Место для нанесения знака утверждения типа

Рисунок 5 - Пример маркировки составной части комплексов и обозначение места для нанесения знака утверждения типа

Комплектность комплексов приведена в таблице 4.

Таблица 4 - Комплектность комплексов

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
