Номер по Госреестру СИ: 88174-23
88174-23 Комплексы измерительные частотно-временной синхронизации
(Sentinel)
Назначение средства измерений:
Комплексы измерительные частотно-временной синхронизации Sentinel (далее -комплексы) предназначены для измерений времени, а именно, параметров сетей тактовой сетевой синхронизации и временной синхронизации с целью обеспечения целостности и устойчивости сети связи общего пользования.
Внешний вид.
Комплексы измерительные частотно-временной синхронизации
Рисунок № 1
Внешний вид.
Комплексы измерительные частотно-временной синхронизации

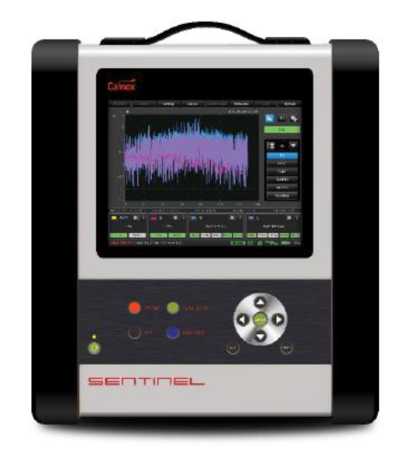

Рисунок № 2
Общие сведения
Дата публикации - 03.02.2023
Срок свидетельства -
Номер записи - 190131
ID в реестре СИ - 1405640
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№248 от 2023.02.03 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Комплексы измерительные частотно-временной синхронизации (Sentinel)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88174-23 |
Комплексы измерительные частотно-временной синхронизации, Sentinel Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91650-24 22.03.2029 |
Системы измерительные, ЛИНКМЕТР.МЕТРОЛОГИЯ Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Комплексы измерительные частотно-временной синхронизации (Sentinel)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИА" (РОСС RU.0001.310033) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Комплексы измерительные частотно-временной синхронизации (Sentinel)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплексы имеют общее и специализированное программное обеспечение (ПО), расположенное в аппаратной части. Запись ПО осуществляется в процессе производства. Специализированное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sentinel-ПО |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
0ac0d3 70f9adc13 9ae04fed6133ba8a7 |
|
Алгоритм вычисления цифрового идентификатора |
md5 |
Знак утверждения типа
Знак утверждения типананосят на титульный лист эксплуатационной документации типографским способом и в виде наклейки на верхнюю панель корпуса блока управления комплексом методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 2 «Использование по назначению» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ДТРЕ.468261.001ТУ «Комплексы измерительные частотно-временной синхронизации Sentinel. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д»)
ИНН 9709079127
Адрес: 109029, г. Москва, вн. тер. г. Муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 11, эт. № 2, ком. № 20
Телефон (факс): +7(495) 737-67-19
E-mail: info@trxline.ru
Изготовитель
Общество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д») ИНН 9709079127Адрес: 109029, г. Москва, вн. тер. г. Муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 11, эт. № 2, ком. № 20
Телефон (факс): +7(495) 737-67-19
E-mail: info@trxline.ru
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес регистрации: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11
Правообладатель
Общество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д»)ИНН 9709079127
Адрес: 109029, г. Москва, вн. тер. г. Муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 11, эт. № 2, ком. № 20
Телефон (факс): +7(495) 737-67-19
E-mail: info@trxline.ru
К комплексам данного типа относятся комплексы измерительные частотно-временной синхронизации Sentinel с заводскими номерами: 300264, 300355, 300361, 300364, 300365, 400091.
Комплексы представляют собой средства измерений для тестирования сетей PDH/SDH, SyncE, PTP (IEEE1588v2), NTP IP/Ethernet и других сетей, требующих синхронизации по частоте или времени.
Принцип действия комплексов:
-
- при синхронизации сети по частоте основан на измерении разности временного положения между измеряемыми и тактовыми сигналами анализатора (ошибка временного интервала (ОВИ) с последующим вычислением максимальной ошибки временного интервала (МОВИ) и девиации временного интервала (ДВИ));
-
- при синхронизации сети по времени основан на измерении разности положения меток времени сообщений протокола РТР (ошибка времени (ОВ) с последующим вычислением максимальной абсолютной ошибки времени (МАОВ), постоянной ошибки времени (cTE) и динамической ошибки времени (dTE)).
Конструктивно комплексы состоят из блока управления комплексом (БУК) и анализатора частотно-временной синхронизации Sentinel (номер в госреестре СИ 86775-22). БУК представляет собой переносной персональный компьютер (ноутбук) с установленным специализированным программным обеспечением (ПО). Анализатор частотно-временной синхронизации Sentinel имеет встроенный приемник ГЛОНАСС/GPS.
Для ограничения доступа внутрь корпусов БУК и анализатора частотно-временной синхронизации Sentinel производится их пломбирование.
Заводские номера, однозначно идентифицирующие каждый экземпляр комплекса, наносятся на верхнюю панель БУК в форме шильды, содержащей заводской номер в цифровом формате (6 цифр) методом наклеивания.
Внешний вид составных частей комплексов, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Место нанесения заводского
и знака поверки
номера, знака утверждения типа
Блок управления комплексом
Анализатор частотно-временной синхронизации Sentinel
Рисунок 1 - Внешний вид составных частей комплексов
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемого относительного отклонения частоты внутреннего опорного генератора от номинального значения 10 МГц при синхронизации опорного генератора от ГНСС ГЛОНАСС/GPS в течение не менее 2 часов |
± 8^10-11 |
|
Пределы допускаемого относительного отклонения частоты внутреннего опорного генератора от номинального значения 10 МГц при отсутствии синхронизации опорного генератора от ГНСС ГЛОНАСС/GPS |
±140’10 |
|
Пределы допускаемой погрешности измерения ошибки временного интервала, нс:
|
± 0,05ЮВИ + 2,5 нс + 0,0275 нс/с^т ± 0,05ЮВИ + 29 нс + 0,001 нс/сч |
|
Пределы допускаемой погрешности измерения максимальной ошибки временного интервала, нс:
|
± 0,07<МОВИ + 3 нс + 0,033 нс/с^т ± 0,07<МОВИ + 35 нс + 0,0012 нс/с^т |
|
Пределы допускаемой погрешности измерения девиации временного интервала, нс:
|
± 0,07^ДВИ + 2,5 нс + 0,088 нс/сч ± 0,07^ДВИ + 2,5 нс + 0,028 нс/сч ± 0,07^ДВИ + 29 нс + 0,6 нс/сч |
|
Пределы допускаемой погрешности измерения максимальной абсолютной ошибки времени, нс:
|
± 0,07^МАОВ + 10 нс + 0,033 нс/сч ± 0,07<МАОВ + 35 нс + 0,0012 нс/с^т |
|
Пределы допускаемой погрешности измерения ошибки времени, нс:
|
± 0,05*ОВ + 10 нс + 0,0275 нс/сч ± 0,05*ОВ + 29 нс + 0,001 нс/с^т |
|
Пределы допускаемой погрешности измерения постоянной ошибки времени (cTE), нс:
|
± 0,07ЮВ + 10 нс + 0,033 нс/сч ± 0,070В + 35 нс + 0,0012 нс/с^т |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности измерения динамической ошибки времени (dTE), нс:
|
± 0,07ЮВ + 10 нс + 0,033 нс/сч ± 0.070В + 35 нс + 0,0012 нс/с^т |
|
П р и м е ч а н и я: т - интервал наблюдений, с; ОВИ - измеренное значение ошибки временного интервала за интервал наблюдений; МОВИ - измеренное значение максимальной ошибки временного интервала за интервал наблюдений; ДВИ - измеренное значение девиации временного интервала за интервал наблюдений; МАОВ - измеренное значение максимальной абсолютной ошибки времени за интервал наблюдений; ОВ - измеренное значение ошибки времени за интервал наблюдений. | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание осуществляется от сети переменного тока: | |
|
- напряжением, В |
от 100 до 240 |
|
- частотой, Г ц |
от 50 до 60 |
|
Потребляемая мощность В^А, не более: | |
|
- БУК |
100 |
|
- Анализатор частотно-временной синхронизации Sentinel |
100 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более: | |
|
- БУК |
400 х 70 х 300 |
|
- Анализатор частотно-временной синхронизации Sentinel |
320 х 388 х 126 |
|
Масса, кг, не более: | |
|
- БУК |
3 |
|
- Анализатор частотно-временной синхронизации Sentinel |
7 |
|
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
