Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного поверяемым (калибруемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.

В качестве измеряемой (поверочной) среды используется атмосферный воздух. Создание требуемого значения расхода воздуха обеспечивается с помощью одного или нескольких сопел критических, установленных параллельно.

Управление работой установки осуществляется в автоматическом режиме.

В состав установки входят:

• - расходные блоки:

• - блок больших расходов;

• - блок малых расходов;

• - блок зажимов;

• - набор контрольно-измерительных приборов (КИП) и вспомогательного оборудования;

• - программа FlowTune.

В качестве поверочной среды используется воздух.

Каждый расходный блок содержит:

• - набор эталонных критических сопел;

• - посадочные места для установки сопел;

• - блок электромагнитных клапанов для создания и регулирования расхода воздуха;

• - контроллеры управления клапанами.

Контроллеры расходного блока малых расходов расположены в шкафу.

Блок зажимов состоит из:

• - зажимов для бытового и коммунального счетчиков;

• - заглушек для бытового и коммунального счетчиков.

Набор контрольно-измерительных приборов и вспомогательного оборудования включает:

• - датчик разрежения 415М-ДВ (Госреестр № 59550-14);

• - преобразователь температуры программируемый ТСПУ-031С (Госреестр № 46611-16);

• - вакуумметр ВП2-У (Госреестр № 10135-10);

• - датчик давлений 415М-ДД(Госреестр № 59550-14);

• - барометр-анероид контрольный М67 (Госреестр № 3744-73);

• - измеритель влажности и температуры ИВТМ-7 МК (Госреестр № 71394-18);

• - секундомер механический СОСпр-2б (Госреестр № 11519-11);

• - адаптер USB БКГН.5014.00.00.000-07;

• - адаптер ТАКТ USB/ИК БКГН.5037.00.00.000-01;

• - контроллер USB / RS-485 БКГН.5023.00.00.000;

• - контроллер ввода-вывода ACS102-04 БКГН.0102.000-04;

• - модуль силовой ACS 126 БКГН.0126.000.

Воздух в тракте установки приводится в движение за счет разницы давлений на входе и выходе установки. Давление на входе установки равно атмосферному давлению. Давление в вакуумной магистрали создаётся вакуумным насосом. Из рабочего помещения воздух поступает в поверяемое средство измерения. Далее воздух через трубопроводы поступает в расходные блоки, где проходит через эталонные преобразователи расхода, которые установлены в специальных посадочных местах. Затем воздух через электромагнитные клапаны поступает в магистраль вакуума.

Необходимое значение расхода обеспечивается подключением определенной комбинации сопел. В процессе поверки необходимо поддерживать критический перепад давления между входным и выходным сечениями критических сопел.

Включение и выключение сопел осуществляется при помощи электромагнитных клапанов, установленных со стороны выходных сечений критических сопел. Электромагнитные клапаны управляются программой «FlowTune», установленной на компьютере, с помощью которого выполняется поверка СИ. Перепад давления между входным и выходным сечением критических сопел контролируется по показаниям вакуумметра установленных со стороны выходного сечения сопел.

Общий вид установки с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2.

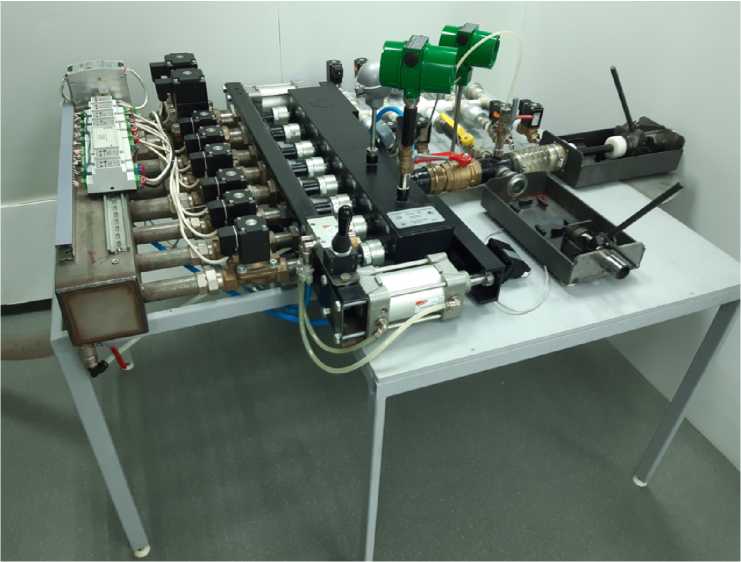

Рисунок 1 - Внешний вид установки

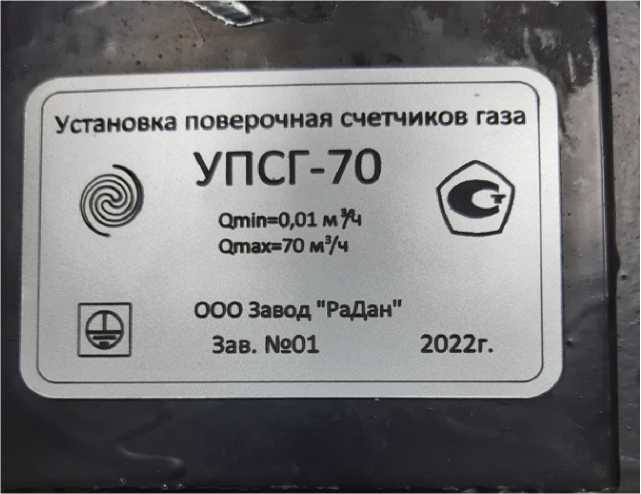

Рисунок 2 - Внешний вид информационной таблички

Пломбировка установок не предусмотрена.

Двузначный заводской номер наносится на маркировочную табличку, которая крепится на лицевую панель установки, методом лазерной гравировки в цифровом формате.

Таблица 4 - Комплектность средства измерения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
