Номер по Госреестру СИ: 88104-23
88104-23 Датчики влажности и температуры почвы
(СОКОЛ-ДВП)
Назначение средства измерений:
Датчики влажности и температуры почвы СОКОЛ-ДВП (далее - датчики СОКОЛ-ДВП) предназначены для автоматических измерений температуры и влажности почвы.
Внешний вид.
Датчики влажности и температуры почвы
Рисунок № 1
Общие сведения
Дата публикации - 02.02.2023
Срок свидетельства - 02.02.2028
Номер записи - 190108
ID в реестре СИ - 1405613
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№243 от 2023.02.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики влажности и температуры почвы (СОКОЛ-ДВП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80001-20 07.12.2025 |
Анемометры ультразвуковые , СОКОЛ-УЗ Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
82229-21 12.07.2026 |
Измерители уровня емкостные, ЭСКОРТ ТД-BLE Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
82228-21 12.07.2026 |
Измерители уровня емкостные, "ЭСКОРТ ТД-150" Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
86663-22 01.09.2027 |
Анеморумбометры, СОКОЛ-А Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87325-22 14.11.2027 |
Измерители влажности, температуры, TH-BLE Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87875-23 11.01.2028 |
Измерители, Сокол-ТДВ Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88104-23 02.02.2028 |
Датчики влажности и температуры почвы, СОКОЛ-ДВП Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
90885-23 25.12.2028 |
Измерители уровня емкостные, ЭСКОРТ ТД-500 Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год - для измерителей с абсолютной погрешностью (при переводе из приведенной) ≤ ±3 мм; 2 года - для измерителей с абсолютной погрешностью (при переводе из приведенной) свыше ±3 мм |
|
92042-24 03.05.2029 |
Газоанализаторы, СОКОЛ-ГА Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Датчики влажности и температуры почвы (СОКОЛ-ДВП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики влажности и температуры почвы (СОКОЛ-ДВП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение датчиков влажности и температуры почвы СОКОЛ-ДВП состоит из встроенного ПО «Hum_sensor_dig.bin». Встроенное ПО обеспечивает сбор, обработку и передачу данных, анализ, архивирование результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hum sensor dig.bin |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.7 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наноситсяв виде гравировки на корпус датчиков влажности и температуры почвы СОКОЛ-ДВП и типографским способом на руководство по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации и паспорте в разделе 2 «Основные характеристики».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.630 - 2013 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Технические условия «Датчики влажности и температуры почвы СОКОЛ-ДВП». КС4.402115.001 ТУ.
ПравообладательОбщество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика»)
ИНН 1661008650
Адрес: 420127, г. Казань, ул. Дементьева, д.2Б, корп. 4, оф. 325
Телефон +7 (843) 537-83-91
Web сайт: www.t-a-e.ru
E-mail: ceo@t-a-e.ru
Изготовитель
Общество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика»)ИНН 1661008650
Адрес юридического лица: 420127, г. Казань, ул. Дементьева, д.2Б, корп. 4, оф. 325 Адрес места осуществления деятельности: 420127, г. Казань, ул. Дементьева, д.2Б, корп. 4
Телефон +7 (843) 537-83-91
Web сайт: www.t-a-e.ru
E-mail: ceo@t-a-e.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика»)ИНН 1661008650
Адрес: 420127, г. Казань, ул. Дементьева, д.2Б, корп. 4, оф. 325
Телефон +7 (843) 537-83-91
Web сайт: www.t-a-e.ru
E-mail: ceo@t-a-e.ru
Принцип действия датчиков СОКОЛ-ДВП основан на измерении чувствительными элементами температуры и влажности почвы с последующим преобразованием в цифровой код и передачей результатов измерений в линию связи.
Конструктивно датчики СОКОЛ-ДВП представляет собой стеклотекстолитовую пластину в форме вытянутой трапеции с заостренным концом для удобства установки на месте эксплуатации. На измерительную часть датчика нанесены чувствительные элементы емкостного типа, изолированные двумя слоями текстолита. Электронная плата находится внутри прямоугольного корпуса. Принцип действия измерения температуры почвы основан на зависимости электрического сопротивления чувствительного элемента от температуры почвы; для измерения влажности почвы - на изменении добротности резонансного индуктивного измерителя в зависимости от влажности почвы.
Датчики влажности и температуры почвы СОКОЛ-ДВП работают круглосуточно, сообщения о измеренных значениях передаются по запросу. Электропитание датчиков влажности и температуры почвы СОКОЛ-ДВП осуществляется от внешнего источника постоянного тока.
Нанесение знака поверки на датчик СОКОЛ-ДВП не предусмотрено. Заводской номер наносится на корпус датчика в виде гравировки.
Пломбировка не предусмотрена. Места нанесения заводского номера и знака утверждения типа на корпус датчиков СОКОЛ-ДВП представлены на рисунке 1.

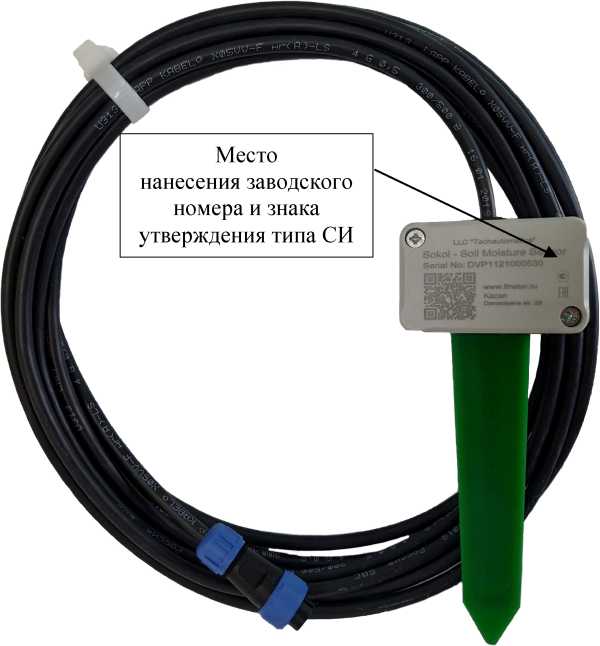

Рисунок 1 — Общий вид датчиков влажности и температуры почвы СОКОЛ-ДВП, места нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры почвы, °C |
от -60 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры почвы, °C |
±0,3 |
|
Диапазон измерений влажности почвы, % |
от 3 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений влажности почвы, % |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Напряжение питания постоянного тока, В: |
от 3,2 до 5,6 | ||
|
Потребляемая мощность, Вт, не более |
1,1 | ||
|
Средняя наработка до отказа, ч, не менее |
8000 | ||
|
Средний срок службы, лет |
8 | ||
|
Габаритные размеры, мм, не более: |
Длина |
Ширина |
Высота |
|
159 |
64 |
31,3 | |
|
Масса, кг, не более: |
0,1 | ||
|
Условия эксплуатации: - температура воздуха, °С |
от -60 до +70 | ||
