Номер по Госреестру СИ: 88074-23
88074-23 Приборы калибровочные для проверки аппаратов искусственной вентиляции легких
(КП-3М)
Назначение средства измерений:
Приборы калибровочные КП-3М для проверки аппаратов искусственной вентиляции легких предназначены для проверки аппаратов искусственнй вентиляции легких, работающих по методу вдувания воздушной смеси в легкие и отсасывание ее из них с переключением механизма аппарата по достижении определенных значений давления и разрежения в подмасочном пространстве.
Внешний вид.
Приборы калибровочные для проверки аппаратов искусственной вентиляции легких
Рисунок № 1
Внешний вид.
Приборы калибровочные для проверки аппаратов искусственной вентиляции легких
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на паспорт. Заводской номер в виде цифрогого обозначения наносится ударным способом на бирку, которая расположена с правой стороны лицевой части прибора.Нанесение знака поверки на прибор не предусмотрено.
Ограничение доступа к местам настройки (регулировки) осуществляется путем крепления шкалы прибора к корпусу прибора крепежным элементом (винт с гравером и гайкой) в количестве 20 штук.

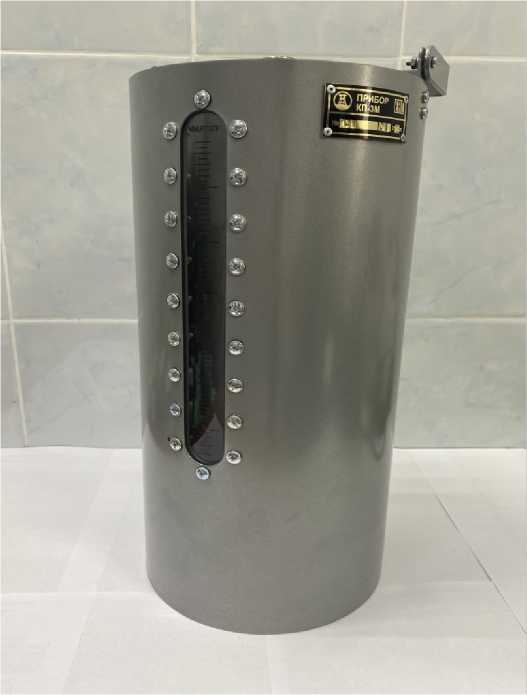

Рисунок 1 - Общий вид прибора с указанием заводского номера, места и способа ограничения от несанкционированного доступа

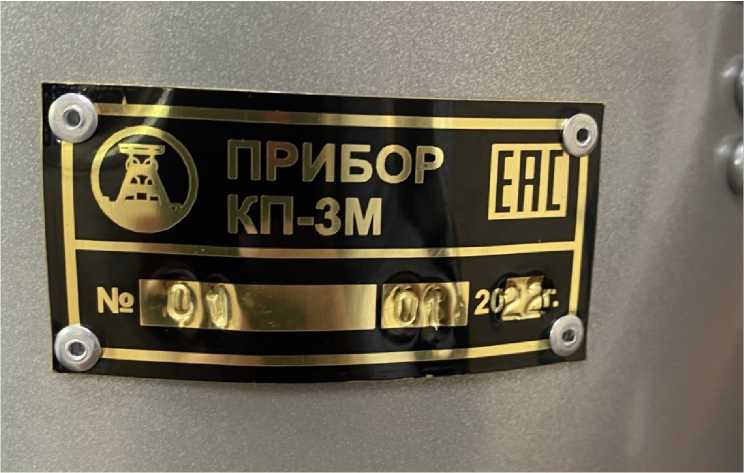

Рисунок 2 - Бирка с указанием наименования прибора, места, способа и формата нанесения заводских номеров, года выпуска и знака производителя
Лист № 3
Всего листов 4 Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений давления, Па |
от - 1066 до 3200 |
Пределы допускаемой относительной погрешности измерения давления, % |
±4 |
Удельный геометрический объем, л/Па •IO -3 |
от 0,74 до 077 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, | |
диаметр |
195±5 |
высота |
420±5 |
Масса без воды, кг |
4,5±0,5 |
Объем заливаемой воды (до нулевого деления), л |
6 |
Условия эксплуатации: | |
температура воздуха, 0С |
от + 10 до +35 |
относительная влажность воздуха, не более, % |
80 |
атмосферное давление, кПа |
от 96,0 до 104,0 |
Знак утверждения типа наносится на паспорт печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ соответствии с КП-3М.00.00РЭ п.5 Приборы калибровочные КП-3М для проверки аппаратов искусственной вентиляции легких.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к приборам калибровочным КП-3М для проверки аппаратов искусственной вентиляции легкихПриказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 28.99.39-003-772301001-2020 Приборы калибровочные КП-3М для проверки аппаратов ИВЛ. Технические условия.
ПравоообладательОбщество с ограниченной ответственностью «Московский завод спасательного оборудования» (ООО «МЗСО»)
ИНН 9723097551
Адрес: 115432, г. Москва, ул.Трофимова, д.24, корп.1, эт.1, пом.1, ком. 6а Телефон: +7(967) 027-18-17
Е-mail: info@mzso.org
Изготовитель
Общество с ограниченной ответственностью «Московский завод спасательного оборудования» (ООО «МЗСО»)ИНН 9723097551
Адрес: 115432, г. Москва, ул.Трофимова, д.24, корп.1, эт.1, пом.1, ком. 6а Телефон: +7(967) 027-18-17
Е-mail: info@mzso.org
Испытательный центр
Федеральное агентство по техническому регулированию и метрологии ФБУ «Ивановский ЦСМ»Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
Телефон: (4932) 32-84-85, 32-76-37, факс: 41-60-79
Е-mail: post@ivcsm.ru
Приборы калибровочные КП-3М для проверки аппаратов искусственной вентиляции легких (далее приборы) конструктивно состоят из двух сообщающихся сосудов, верхняя часть внутренного сосуда закрыта и сообщается с аппаратом искусственной вентиляции легких с помощью штуцера приборов.
Принцип действия приборов основан на перемещении уровня воды в сосудах за счет сопротивления потоку вдуваемого и отсасываемого воздуха пропорционально введенному объему.
Общий вид приборов с указанием заводского номера, места и способа ограничения от несанкционированного доступа представлен на рисунке 1.
Общий вид приборов с указанием места, способа и формата нанесения заводского номера представлен на рисунке 1.
Общий вид бирки с указанием наименования прибора, места, способа и формата нанесения заводских номеров, года выпуска и знака производителя представлен на рисунке 2.
Знак утверждения типа наносится на паспорт. Заводской номер в виде цифрогого обозначения наносится ударным способом на бирку, которая расположена с правой стороны лицевой части прибора.
Нанесение знака поверки на прибор не предусмотрено.
Ограничение доступа к местам настройки (регулировки) осуществляется путем крепления шкалы прибора к корпусу прибора крепежным элементом (винт с гравером и гайкой) в количестве 20 штук.
Рисунок 1 - Общий вид прибора с указанием заводского номера, места и способа ограничения от несанкционированного доступа
Рисунок 2 - Бирка с указанием наименования прибора, места, способа и формата нанесения заводских номеров, года выпуска и знака производителя
