Номер по Госреестру СИ: 87947-23
87947-23 Генераторы сигналов специальной формы
(АКИП-3409E)
Назначение средства измерений:
Генераторы сигналов специальной формы АКИП-3409Е (далее - генераторы) предназначены для генерирования периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.
Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 1
Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 2
Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 3
Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 4
Программное обеспечение
Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АКИП-3409 |
Номер версии (идентификационный номер ПО) |
не ниже 1.01.01.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Введение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Стандарт предприятия "SIGLENT TECHNOLOGIES CO., LTD", Китай, на генераторы сигналов специальной формы АКИП-3409Е No. 07621Q8419R3M-GD/001.
Правообладатель«SIGLENT TECHNOLOGIES CO., LTD», Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD», Китай Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. ChinaТелефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD», КитайАдрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Принцип действия генераторов основан на технологии прямого цифрового синтеза (DDS). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.
На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор и цифровая клавиатура. В нижней правой части передней панели расположены выходные разъемы двух основных каналов.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы USB и LAN для связи с персональным компьютером, входной разъем встроенного частотомера для контроля частоты сигнала, входной/выходной разъем опорной частоты 10 МГц, универсальный разъем (вход сигнала внешней модуляции и сигнала запуска, выход сигнала запуска и сигнала синхронизации), заводской (серийный) номер в виде наклейки.
Генераторы имеют три модификации, которые отличаются верхней границей диапазона частот: АКИП-3409/1Б, АКИП-3409/2Б, АКИП-3409/3E.
Генераторы оснащены встроенным частотомером до 200 МГц.
Опционально конструкцией предусмотрена установка термостатированного опорного генератора (опция 100).
По заказу генераторы могут комплектоваться USB-GPIB адаптером.
Внешний вид генераторов и место нанесения знака утверждения типа приведены на рисунке 1. Вид задней панели, место опломбирования генераторов от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 2. Пломба наносится на один из крепежных винтов на задней панели корпуса генераторов. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Заводской номер состоит из цифр и букв латинского алфавита и наносится на заднюю панель корпуса генераторов в виде наклейки.
Конструкция генераторов предусматривает нанесение знака поверки на корпус прибора в виде оттиска клейма или наклейки, показано на
2.

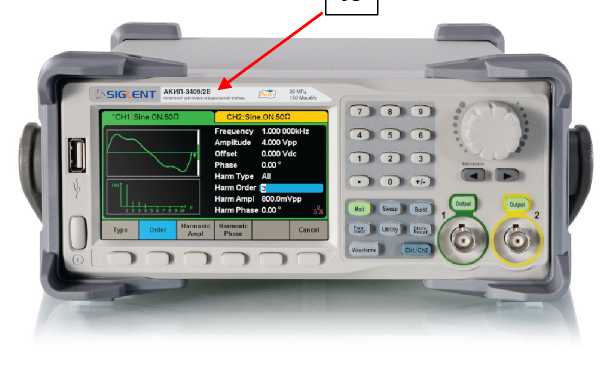

Рисунок 1 - Внешний вид генераторов и место нанесения знака утверждения типа (А)

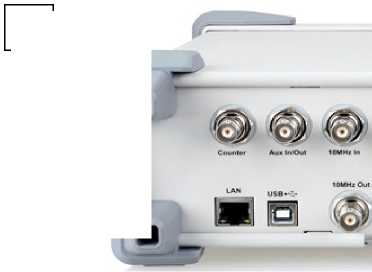

Рисунок 2 - Вид задней панели, место опломбирования от несанкционированного доступа (Б), места нанесения заводского номера (В) и знака поверки (Г)
Таблица 2 - Амплитудно-частотные характеристики
Наименование характеристики |
Значение |
Диапазон частот синусоидальной формы сигнала, Гц:
|
от 1^10’6 до 10406 от 1^10’6 до 30406 от 1^10’6 до 60406 |
Диапазон частот прямоугольной формы сигнала, Гц:
|
от 1^10’6 до 10406 от 1^10’6 до 30406 от 1^10’6 до 60406 |
Диапазон частот треугольной (пилообразной) формы сигнала, Г ц (все модификации) |
от 1^10’6 до 0,5406 |
Диапазон частот импульсной формы сигнала, Гц (все модификации) |
от 1^10’6 до 12,5406 |
Диапазон частот произвольной формы сигнала, Гц (все модификации) |
от 1^10’6 до 6406 |
Разрешающая способность, мкГ ц |
1 |
Пределы допускаемой относительной погрешности установки частоты
|
±2,5^10’5 ±2^10’7 |
Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, Вп-п, в диапазонах частот сигнала: от 1 мкГц до 10 МГц включ. св. 10 МГц до Fb |
от 240'3 до 10 от 2-10-3 до 5 |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
±(0,01JUdc|+3 40'3) |
Неравномерность амплитудно-частотной характеристики (АЧХ) выходного сигнала, дБ, (синусоидальная форма, относительно 10 кГц, при выходном напряжении > 0,5 Вп-п, на нагрузке 50 Ом) |
±0,3 |
Диапазон установки напряжения постоянного тока на нагрузке 50 Ом, В |
±5 |
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, Вп-п, (форма синусоидальная, частота 10 кГц, постоянное смещение 0 В) |
±(0,01-U+1-10-3) |
Примечания: Вп-п - здесь и далее - единица измерения уровня напряжения от пика до пика (размах) Fb - максимальное значение воспроизводимой частоты, МГ ц U - установленный уровень напряжения (размах), Вп-п UDC - установленное значение напряжения постоянного тока, В |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Количество каналов |
2 |
Выходное сопротивление, Ом |
50±0,5; Г106 |
Форма сигнала |
Синус, меандр, треугольник (пила), импульс, белый шум, постоянный уровень, произвольная форма |
Виды модуляции |
Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ), амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн), широтно-импульсная модуляция (ШИМ), качание по частоте (ГКЧ), пакетный режим |
Таблица 3 - Характеристики синусоидальной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Уровень гармоник в выходном сигнале, дБн, не более, в диапазонах частот: от 0 до 10 МГц включ. |
до минус 55 |
св. 10 МГц до 30 МГц включ. |
до минус 45 |
св. 30 МГц до 60 МГц |
до минус 40 |
Суммарные гармонические искажения в диапазоне частот от 10 Гц до 20 кГц, %, не более |
0,15 |
Уровни негармонических составляющих в выходном сигнале, дБн, не более, в диапазонах частот: от 0 до 10 МГц включ. |
до минус 65 |
св. 10 МГц до 30 МГц включ. |
до минус 55 |
от 30 МГц до 60 МГц |
до минус 40 |
Примечание: дБн - уровень мощности в дБ относительно уровня несущей |
Таблица 4 - Характеристики прямоугольной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Длительность фронта и среза, нс, не более для уровня сигнала 1 Вп-п, на нагрузке 50 Ом для уровня сигнала 2,5 Вп-п, на нагрузке 50 Ом |
4,2 3,8 |
Выброс на вершине, %, не более (частота 100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
3 |
Максимальный диапазон1) установки коэффициента заполнения, % |
от 0,001 до 99,999 |
Примечание: 1) Диапазон установки коэффициента заполнения зависит от значения частоты сигнала |
Таблица 5 - Характеристики пилообразной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Нелинейность сигнала, %, не более (симметрия 100 %, частота 1 кГц, уровень сигнала 1 Вп-п) |
1 |
Диапазон регулировки симметрии, % |
от 0 до 100,0 |
Таблица 6 - Характеристики импульсной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Минимальная длительность импульса, нс |
32,6 |
Пределы допускаемой абсолютной погрешности установки длительности импульсов, т, нс |
±(0,0001-т+1) |
Диапазон регулирования длительности фронта и среза, (уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
от 16,8 нс до 22,4 с |
Максимальный диапазон 1) установки коэффициента заполнения, % |
от 0,001 до 99,999 |
Выброс на вершине, %, не более (частота 100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
3 |
Примечания: т - значение установленной длительности импульсов, нс 1) Диапазон установки коэффициента заполнения зависит от значения частоты сигнала |
Таблица 7 - Характеристики произвольной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Диапазон частот |
от 1 мкГ ц до 6 МГ ц |
Вертикальное разрешение, бит |
14 |
Частота дискретизации, МГ ц |
150 |
Таблица 8 - Характеристики амплитудной, частотной, фазовой и широтно-импульсной модуляции для всех модификаций
Наименование характеристики |
Значение |
Форма сигнала несущей1) |
Синус, меандр, пила, произвольная |
Источник модуляции |
Внутренний, внешний |
Форма сигнала модуляции |
Синус, меандр, пила, шум, произвольная |
Диапазон частот модулирующего сигнала, Гц |
от 1 •10-3 до 20-103 |
Диапазон глубины модуляции (АМ), % |
от 0 до 120 |
Диапазон девиации частоты (ЧМ), Г ц |
от 0 до 0,5Тмакс |
Диапазон девиации фазы (ФМ) |
от 0° до 360° |
Диапазон девиации длительности импульса (ШИМ), % |
от 0 до 99 |
Примечания: 1) Для широтно-импульсной модуляции форма сигнала несущей только импульс fмакс - максимальная частота несущей |
Таблица 9 - Характеристики амплитудной, частотной и фазовой манипуляции для всех модификаций
Наименование характеристики |
Значение |
Форма сигнала несущей |
Синус, меандр, пила, произвольная |
Источник модуляции |
Внутренний, внешний |
Форма сигнала модуляции |
Меандр (скважность 50 %) |
Диапазон частот модулирующего сигнала, Гц |
от 1 -10-3 до 50-103 |
Таблица 10 - Характеристики ГКЧ для всех модификаций
Наименование характеристики |
Значение |
Форма сигнала несущей |
Синусоидальная, меандр, пила, произвольная |
Закон качания частоты |
линейный, логарифмический |
Диапазон времени качания, с |
от 1-10-3 до 500 |
Тип качания |
возрастание, убывание |
Источник запуска |
внутренний, внешний, ручной |
Таблица 11 - Характеристики пакетной . модуляции для всех модификаций
Наименование характеристики |
Значение |
Форма сигнала несущей |
Синусоидальная, меандр, пила, импульс, шум, произвольная |
Период повторения, с |
от 1 • 10-6 до 1000 |
Источник запуска |
Ручной, внешний, внутренний |
Несущая частота, Г ц |
от 2-10-3 до fмакс |
Задержка синхронизации, с |
до 100 |
Таблица 12 - Характеристики при работе в режиме частотомера
Наименование характеристики |
Значение |
Измеряемый диапазон, Г ц |
от 0,1 до 2-108 |
Измерения |
Частота, период, длительность, скважность |
Чувствительность, мВскз, | |
в диапазонах частот | |
от 0,1 Гц до 100 МГц не включ. |
100 |
св 100 до 200 МГц |
200 |
Таблица 13 - Основные технические характеристики
Наименование характеристики |
Значение |
Нормальные условия измерений:
|
от +18 до +28 80 от 84,0 до 106,7 |
Рабочие условия применения:
|
от 0 до +40 90 от 84,0 до 106,7 |
Продолжение таблицы 13
Наименование характеристики |
Значение |
Напряжение питающей сети, В |
от 90 до 264 |
Номинальные значения частоты питающей сети, Гц | |
- при напряжении питания от 90 до 264 В |
50 или 60 |
- при напряжении питания от 90 до 132 В |
400 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
261х108х290 |
Масса, кг, не более |
3,5 |
