Сведения о средстве измерений: 88050-23 Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5"

Номер по Госреестру СИ: 88050-23
88050-23 Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5"
(Обозначение отсутствует)

Назначение средства измерений:
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН «Союз-5» (далее - ИК НС СУ-САЗ) предназначены для измерений электрического сопротивления постоянному току, напряжения постоянного электрического тока и частоты переменного электрического тока.

сертификация программного обеспечения
Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН
Внешний вид.
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5"
Рисунок № 1
Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН
Внешний вид.
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5"
Рисунок № 2
Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН
Внешний вид.
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5"
Рисунок № 3

Общие сведения

Дата публикации - 25.01.2023
Срок свидетельства -
Номер записи - 189954
ID в реестре СИ - 1405304
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Пересвет
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - FA_5 Стоимость поверки

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№122 от 2023.01.25 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81963-21

 Комплекс измерительно-вычислительный, ИВК-104
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		2 года
86726-22

 Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
86807-22

 Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
86808-22

 Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
86921-22

 Комплекс измерительно-вычислительный, ИВК МИК-М
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
88049-23

 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока первой ступени РН "Союз-5" АКПИ, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
88050-23

 Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5", Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
88237-23

 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) 		ОТ
МП 		3 года
Отчет - V_30 Количество поверок СИ в ФГИС АРШИН по типам и группе СИ

Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.

В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.

Стоимость 200 руб. или по подписке

Кто поверяет Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) ИК НС СУ-САЗ состоит из следующих компонентов:

    • - программа подготовки исходных данных, предназначенная для создания и сопровождения базы исходных данных элементов автоматики;

    • - программа пульта оператора НС СУ-САЗ, предназначенная для визуального представления измерительной информации в режиме реального времени;

    • - программа экспресс-обработки результатов регистрации, обеспечивающая обработку и представление зарегистрированной информации;

    • - динамически загружаемая библиотека функций «BaseCalcFunc.dll», предназначенная для преобразования информации от ИК НС СУ-САЗ.

    К метрологически значимой части ПО относится только динамически загружаемая библиотека «BaseCalcFunc.dll» (БСЖК.421413.144.130-01).

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

    Метрологические характеристики ИК НС СУ-САЗ оцениваются с учетом влияния ПО.

    Идентификационные данные ПО указаны в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    BaseCalcFunc.dll

    Номер версии (идентификационный номер) ПО

    Версия 1

    Цифровой идентификатор ПО

    9DB1FB68

    Алгоритм вычисления идентификатора ПО

    CRC32(IEEE 1059-1993)


    Знак утверждения типа

    Знак утверждения типа

    наносится методом лазерной печати, либо другим типографским способом, на титульный лист документа БСЖК.421413.144.100 РЭ «Наземные средства системы управления и аварийной защиты для проведения стендовых испытаний блока первой ступени РН «Союз-5». Руководство по эксплуатации» и в виде наклейки на боковую панель стойки 1 НС СУ-САЗ.

    Лист № 5 Всего листов 6

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Описание и работа составных частей НС СУ-САЗ» документа БСЖК.421413.144.100 РЭ «Наземные средства системы управления и аварийной защиты для проведения стендовых испытаний блока первой ступени РН «Союз-5». Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты».

    Правообладатель

    Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)

    ИНН 5042006211

    Адрес: 141320, Московская обл., Сергиево-Посадский городской округ,

    г. Пересвет, ул. Бабушкина, д. 9

    Телефон: +7 (495) 786-22-77, +7 (496) 546-33-21

    Факс: +7 (496) 546-76-98

    Web-сайт: http://www.nic-rkp.ru

    E-mail: mail@nic-rkp.ru

    Изготовитель

    Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
    ИНН 5042006211
    Адрес: 141320, Московская обл., Сергиево-Посадский городской округ,
    г. Пересвет, ул. Бабушкина, д. 9
    Телефон: +7 (495) 786-22-77, +7 (496) 546-33-21
    Факс: +7 (496) 546-76-98
    Web-сайт: http://www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    Web-сайт: http://www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
    ИНН 5042006211
    Адрес: 141320, Московская обл., Сергиево-Посадский городской округ,
    г. Пересвет, ул. Бабушкина, д. 9
    Телефон: +7 (495) 786-22-77, +7 (496) 546-33-21
    Факс: +7 (496) 546-76-98
    Web-сайт: http://www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru

    К данному типу средств измерений (СИ) относятся ИК НС СУ-САЗ с заводским номером № 144.100/2021.

    Принцип действия ИК НС СУ-САЗ основан на последовательных преобразованиях в цифровой код аналоговых электрических сигналов, пропорциональных параметрам блока первой ступени РН «Союз-5», последующей регистрации, обработке и визуализации измерительной информации при проведении стендовых испытаний на испытательной станции ИС-102 ФКП «НИЦ РКП».

    В состав ИК НС СУ-САЗ входят следующие компоненты:

    • - аналого-частотные преобразователи АЧП3.М-01, АЧП2-13.Ех, АЧП2-11.Ех, предназначенные для измерений и преобразования значений напряжения постоянного электрического тока в частотные сигналы, и АЧП5-03.Ех, предназначенные для измерений и преобразования значений электрического сопротивления в частотные сигналы;

    • - модули распределения сигналов МРС1-02, предназначенные для размножения и гальванической развязки частотных сигналов от аналого-частотных преобразователей;

    • - модули связи с контроллером частотные ЕС-МСКЧ, предназначенные для преобразования до 32 частотных сигналов в цифровой код с последующей передачей в контроллер по интерфейсу EtherCat;

    • - преобразователи оборотов ПО1-М-01.Ех, предназначенные для преобразования частотных сигналов датчиков оборотов в цифровой код;

    • - связные модули СМ, предназначенные для питания и приема информации от модулей ПО1-М-01.Ех, передачи ее по дублированному интерфейсу CAN контроллерам;

    • - сетевые индустриальные контроллеры СИКОН-М3.30 и СИКОН-М1.30, предназначенные для приема сигналов, оцифрованных модулями ЕС-МСКЧ, и выдачи информации о работе ИК НС СУ-САЗ в дублированную сеть управления для отображения на терминалах автоматизированного рабочего места (АРМ) оператора;

    - дискретные модули, блоки преобразования интерфейсов, модули адаптера, модули реле, аккумуляторная батарея, сетевой фильтр, источники питания, модули коммутации питания, кабели.

    Конструктивно компоненты ИК НС СУ-САЗ размещены в трех стойках НС СУ-САЗ (шкафы фирмы RITTAL): управления изделием, аварийной защиты двигателя и управления электропитанием.

    Обработка, архивирование и вывод измерительной информации на экраны мониторов АРМ операторов осуществляется комплектом сетевого и вычислительного оборудования пультовой бункера управления.

    ИК НС СУ-САЗ реализуют следующие основные функции:

    - предоставление измерительной информации для осуществления управления исполнительными элементами в ручном/автоматическом режимах, контроля состояния сигнализаторов давления, взаимодействия с бортовыми приборами и аварийной защиты.

    Общий вид стоек НС СУ-САЗ приведен на рисунке 1. Место нанесения обозначения изделия, заводского номера и знака утверждения типа приведено на рисунке 2. Изображения встроенных замков дверей стоек, обеспечивающих защиту от несанкционированного доступа к ИК НС СУ-САЗ, приведены на рисунке 3.

    Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН

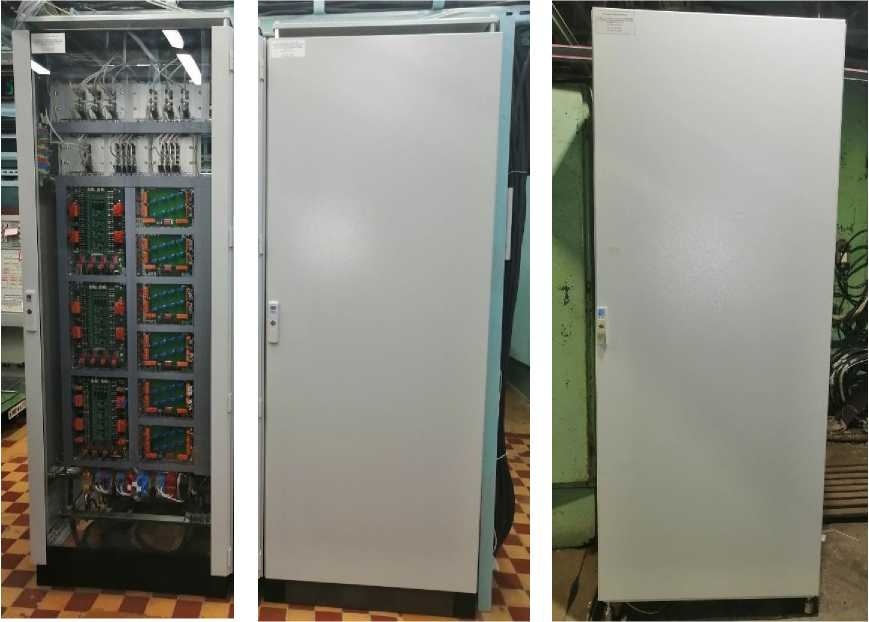

    Рисунок 1 - Общий вид стоек НС СУ-САЗ

    Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН

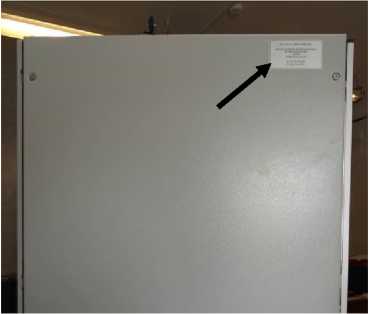

    Рисунок 2 - Место нанесения обозначения изделия, заводского номера и знака утверждения типа

    Внешний вид. Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН

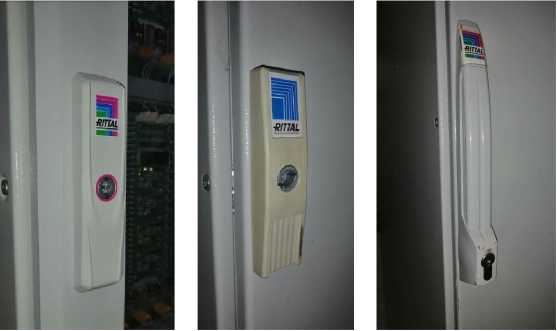

    Рисунок 3 - Встроенные замки дверей стоек

    Наименование и обозначение СИ, заводской номер СИ, год выпуска и знак утверждения типа наносятся методом печати на табличку, наклеиваемую в верхней части левой боковой панели стоек НС СУ-САЗ на несъемный элемент конструкции корпуса, на место, доступное для обзора в процессе эксплуатации оборудования. Материал таблички и метод нанесения обеспечивают четкое изображение знака, а также стойкость изображения к внешним воздействующим факторам в течение установленного срока службы.

    Нанесение знака поверки на СИ не предусмотрено.

    Пломбирование ИК НС СУ-САЗ не предусмотрено.


    Таблица 4 - Комплектность ИК НС СУ-САЗ

    Наименование

    Обозначение

    Количество

    Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ)   для   проведения   стендовых

    испытаний блока первой ступени РН «Союз-5»

    -

    1 комплект

    Руководство по эксплуатации

    БСЖК.421413.144.100 РЭ

    1 экз.


    Таблица 2 - Метрологические характеристики ИК НС СУ-САЗ

    Измеряемая величина

    Состав ИК

    Диапазон измерений

    Количество

    ИК

    Пределы допускаемой погрешности ИК в условиях эксплуатации 1

    Электрическое сопротивление постоянному току

    АЧП5-03.Ех => ЕС-МСКЧ => СИКОН-М1.30 => АРМ

    от 1 до 150 Ом

    1

    Ym< = ±0,7 %

    Напряжение постоянного электрического тока

    АЧП3.М-01 => ЕС-МСКЧ => СИКОН-М1.30 => АРМ

    от 0 до 30 В

    6

    Ym< = ±0,7 %

    АЧП2-11 .Ex => МРС1 -02 => ЕС-МСКЧ => СИКОН-М3.30 => АРМ

    от 0 до 5 В

    8

    Ym< = ±0,7 %

    АЧП2-13.Ех => МРС1-02 => ЕС-МСКЧ => СИКОН-М3.30 => АРМ

    от 0 до 8 В

    12

    Ym< = ±0,7 %

    Частота переменного электрического тока

    ПО1-М-01.Ех => СМ =>

    СИКОН-М3.30 => АРМ

    от 100 до 12000 Гц

    24

    8ик = ±1,0 %

    Примечания

    1 Yик - пределы допускаемой приведенной погрешности ИК в условиях эксплуатации в процентах от верхней границы диапазона измерений;

    5ик - пределы допускаемой относительной погрешности ИК в условиях эксплуатации

    Таблица 3 - Основные технические характеристики ИК НС СУ-САЗ

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного электрического тока, В

    • - частота, Г ц

    от 207 до 253

    от 49 до 51

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха при температуре +20 °С, %

    • - атмосферное давление, кПа

    от +5 до +35

    до 80

    от 84 до 106
