Принцип действия толщиномеров основан на магнитоиндукционном и/или вихретоковом методах неразрушающего контроля.
Магнитоиндукционный метод заключается в измерении магнитного сопротивления замкнутой магнитной цепи, образованной датчиком и подложкой из магнитного металла. Величина магнитного сопротивления зависит от толщины немагнитного покрытия, расположенного между датчиком и подложкой из магнитного металла. В электронном блоке толщиномера покрытий по измеренному значению магнитного сопротивления рассчитывается толщина немагнитного покрытия.
Вихретоковый метод заключается в создании в катушках вихретокового датчика (ВТП) электромагнитного поля и возбуждении вихревых токов в электропроводящем металлическом основании. Электромагнитное поле вихревых токов воздействует на катушки датчика, наводя в них электродвижущую силу (ЭДС). По измеренному напряжению на зажимах катушки электронный блок толщиномеров покрытий рассчитывает толщину непроводящего покрытия.
Толщиномеры состоят из электронного блока и датчика. Исполнения датчиков указаны в таблице 1. В зависимости от исполнения датчика, в нем может применяться магнитоиндукционный, вихретоковый метод или оба метода одновременно.
Толщиномеры выпускаются в следующих модификациях: PaintCheck plus FN, PaintCheck FN, PaintCheck plus F, Surfix easy X I-FN, Surfix easy X I-F, Surfix easy X E-FN, Surfix easy X E-F, Pocket-Surfix X-FN, Pocket-Surfix X-F, Pocket-Surfix X-N, Surfix EX-FN, Surfix EX-F, Surfix EX-N, Surfix SX, Surfix E-FN, Surfix E-FN Basic, Surfix E-F, Surfix E-F Basic, Surfix E-N, Surfix E-N Basic, Surfix Pro X, Surfix S, Surfix S basic, Surfix Pro S-CT, которые отличаются метрологическими характеристиками, принципом действия и/или применяемыми датчиками.
Таблица 1 - Исполнения датчиков
Модификация толщиномеров |
Исполнения датчика |
PaintCheck plus FN |
встроенный |
PaintCheck plus F |
встроенный |
PaintCheck FN |
встроенный |
Surfix easy X I-FN |
встроенный |
Surfix easy X E-FN |
внешний закрепленный |
Surfix easy X I-F |
встроенный |
Surfix easy X E-F |
внешний закрепленный |
Pocket-Surfix X-FN |
встроенный |
Pocket-Surfix X-F |
встроенный |
Pocket-Surfix X-N |
встроенный |
Surfix EX-FN |
внешний закрепленный |
Surfix EX-F |
внешний закрепленный |
Surfix EX-N |
внешний закрепленный |
Surfix SX |
сменный |
Surfix Pro X |
сменный |
Surfix E-FN |
внешний закрепленный |
Surfix E-FN Basic |
внешний закрепленный |
Surfix E-F |
внешний закрепленный |
Surfix E-F Basic |
внешний закрепленный |
Surfix E-N |
внешний закрепленный |
Surfix E-N Basic |
внешний закрепленный |
Surfix S |
сменный |
Surfix S basic |
сменный |
Surfix Pro S-CT |
сменный |
Среди сменных датчиков толщиномеров различают датчики следующих вариантов исполнения: F1.5, N1.5, FN1.5/90°, FN1.5R, F1.5R, FN0.2, FN3.5, F3.5, F10, FN1.5, F20, F10-1, F10-2, F10-3, F10-cp, F30T, F30C, F30.
Толщиномеры подвида F предназначены для измерений на всех немагнитных покрытиях на ферромагнитных металлах (чугуне, стали) магнитоиндукционным методом. На дисплее отображается «Ferr». Толщиномеры подвида N предназначены для измерений на всех электроизолирующих покрытиях на неферромагнитных металлах вихретоковым методом. На дисплее отображается «Non-Ferr». Комбинированные толщиномеры подвида FN автоматически идентифицируются после позиционирования датчика и позволяют выполнять оба вида измерений. На дисплее отображается «AUTO FN».
Управление толщиномерами производится с панели электронного блока. Результаты измерений толщины покрытий отображаются на дисплее.

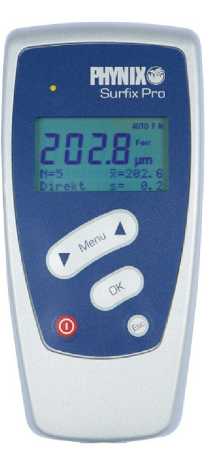

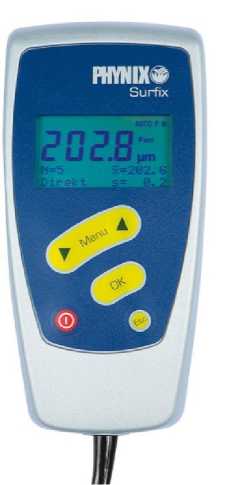

Общий вид толщиномеров представлен на рисунках 1 и 2; общий вид сменных датчиков представлен на рисунках 3, 4 и 5.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится на заднюю панель толщиномера или под крышкой батарейного отсека печатным способом в виде наклейки, как показано на рисунке 6.
Толщиномеры покрытий PHYNIX мод. PaintCheck plus FN, PaintCheck plus F, PaintCheck FN
Толщиномеры покрытий PHYNIX мод. Pocket-Surfix X-FN, Pocket-Surfix X-F, Pocket-Surfix X-N

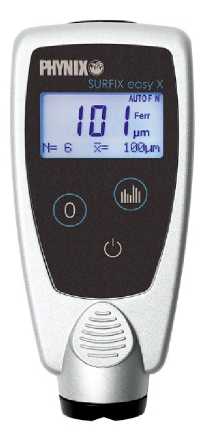

Толщиномеры покрытий PHYNIX мод. Surfix easy X I-FN, Surfix easy X I-F

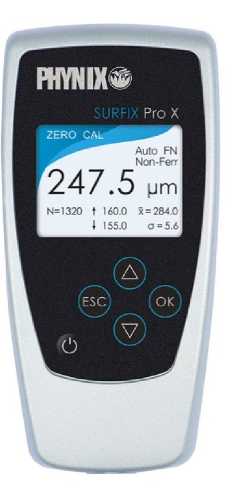

Толщиномер покрытий PHYNIX мод. Surfix Pro X
Толщиномеры покрытий PHYNIX мод. Surfix E-FN, Surfix E-FN Basic, Surfix E-F, Surfix E-F Basic, Surfix E-N, Surfix E-N Basic
Толщиномеры покрытий PHYNIX мод. Surfix EX-FN, Surfix EX-F, Surfix EX-N

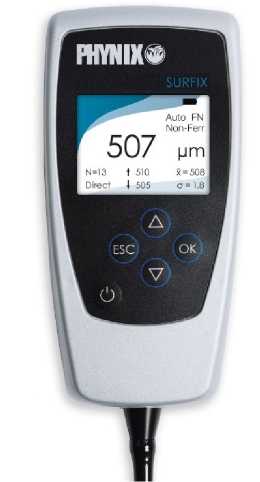

Толщиномеры покрытий PHYNIX мод. Surfix S, Surfix Pro S, Surfix S basic
Рисунок 2
Толщиномеры покрытий PHYNIX мод. Surfix easy X E-FN, Surfix easy X E-F
Толщиномеры покрытий PHYNIX мод. Surfix SX
Общий вид толщиномеров покрытий PHYNIX

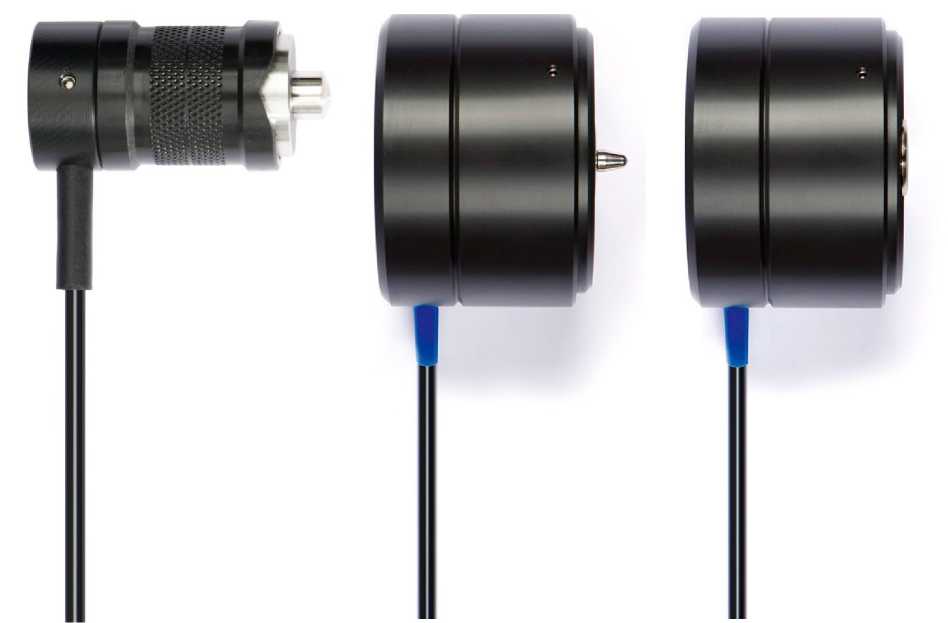

Рисунок 3 - Общий вид датчиков для толщиномеров покрытий PHYNIX

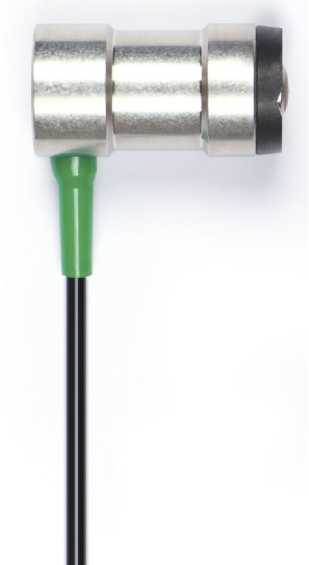

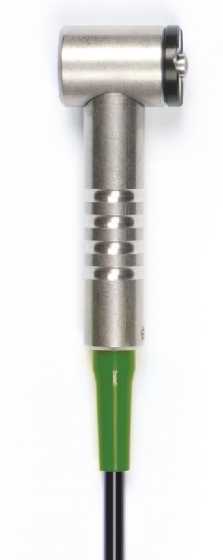

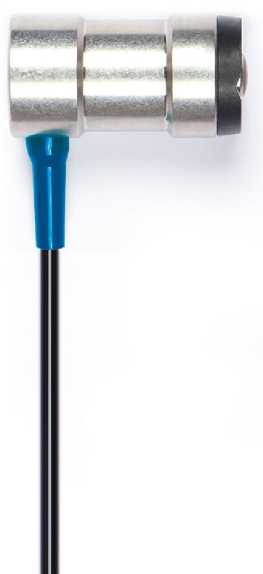

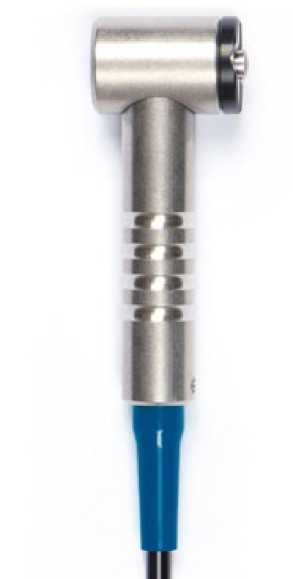

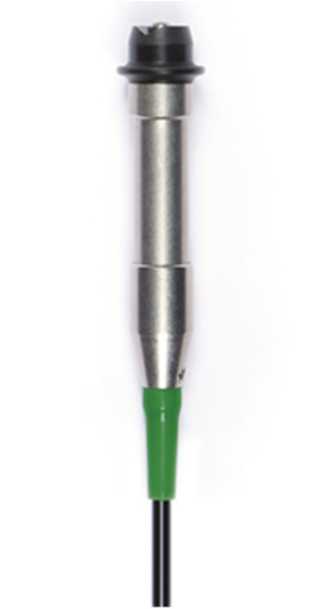

Датчик FN1.5/90°
Датчик FN1.5R

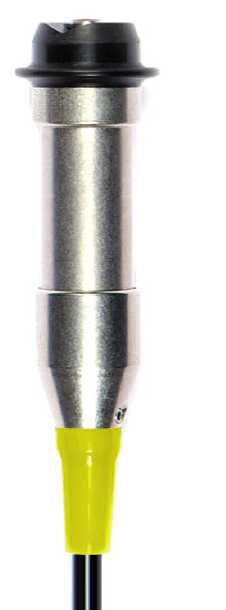

Датчик FN 3.5
Датчик F3.5

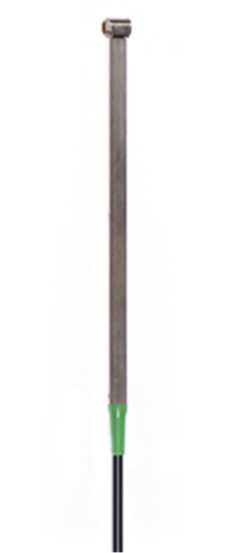

Датчик F10
Датчик F1.5R

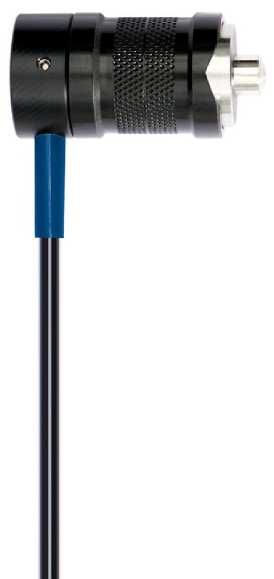

Датчики F10-1, F10-2, Датчик F30T Датчики F30C, F30 F10-3, F10-cp
Рисунок 5 - Общий вид датчиков для толщиномеров покрытий PHYNIX

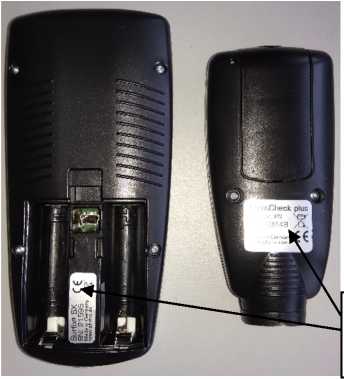

Место нанесения заводского номера
Рисунок 6 - Обозначение места нанесения заводского номера
Таблица 6 - |
Наименование |
Обозначение |
Количество |
Электронный блок1) | |
1 шт. |
Защитный резиновый чехол | |
1 шт. |
Сменный датчик2) | |
- |
Калибровочные меры3) | |
1 шт.2) |
Элементы питания | |
2 шт. |
Пластиковый кейс | |
1 шт. |
Руководство по эксплуатации | |
1 экз. |
-
1) Модификация по выбору заказчика. -
2) Количество и модификация по выбору заказчика. -
3) Количество в зависимости от модификации.
| |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Модификация |
Диапазон измерений толщины покрытий, мкм: | |
PaintCheck plus FN | | |
- для F | |
от 10,0 до 3000,0 |
- для N | |
от 50,0 до 3000,0 |
PaintCheck plus F | |
от 10,0 до 3000,0 |
PaintCheck FN | | |
- для F | |
от 10,0 до 2000,0 |
- для N | |
от 50,0 до 2000,0 |
Surfix easy X I-FN: | | |
- для F | |
от 10,0 до 3500,0 |
- для N | |
от 50,0 до 3000,0 |
Surfix easy X E-FN: | | |
- для F | |
от 10,0 до 3500,0 |
- для N | |
от 50,0 до 3000,0 |
Surfix easy X I-F | |
от 10,0 до 3500,0 |
Surfix easy X E-F | |
от 10,0 до 3500,0 |
Pocket-Surfix X-FN | | |
- для F | |
от 10,0 до 1500,0 |
- для N | |
от 50,0 до 1500,0 |
Pocket-Surfix X-F | |
от 10,0 до 1500,0 |
Pocket-Surfix X-N | |
от 50,0 до 1500,0 |
Surfix EX-FN | | |
- для F | |
от 10,0 до 1500,0 |
- для N | |
от 50,0 до 1500,0 |
Surfix EX-F | |
от 10,0 до 1500,0 |
Surfix EX-N | |
от 50,0 до 1500,0 |
Surfix SX | |
* |
Surfix Pro X | |
* |
Surfix E-FN | | |
- для F | |
от 10,0 до 1500,0 |
- для N | |
от 50,0 до 1500,0 |
Наименование характеристики |
Значение |
Модификация |
Surfix E-FN Basic | |
- для F |
от 10,0 до 1500,0 |
- для N |
от 50,0 до 1500,0 |
Surfix E-F |
от 10,0 до 1500,0 |
Surfix E-F Basic |
от 10,0 до 1500,0 |
Surfix E-N |
от 50,0 до 1500,0 |
Surfix E-N Basic |
от 50,0 до 1500,0 |
Surfix S |
* |
Surfix S basic |
* |
Surfix Pro S-CT |
* |
Пределы допускаемой абсолютной погрешности измерений | |
толщины покрытий, мкм: | |
PaintCheck plus FN |
±(3,0+0,05-Н)** |
PaintCheck plus F |
±(3,0+0,05-Н)** |
PaintCheck FN |
±(3,0+0,05<Н)** |
Surfix easy X I-FN: | |
- в диапазоне измерений толщины покрытий от 10 до 60 | |
включ., мкм. |
±2 |
Surfix easy X E-FN: | |
- в диапазоне измерений толщины покрытий от 10 до 60 | |
включ., мкм. |
±2 |
Surfix easy X I-F | |
- в диапазоне измерений толщины покрытий от 10 до 70 | |
включ., мкм. |
±2 |
Surfix easy X E-F | |
- в диапазоне измерений толщины покрытий от 10 до 70 | |
включ., мкм. |
±2 |
Pocket-Surfix X-FN | |
- в диапазоне измерений толщины покрытий от 10 до 45 | |
включ., мкм. |
±3 |
Pocket-Surfix X-F | |
- в диапазоне измерений толщины покрытий от 10 до 45 | |
включ., мкм. |
±3 |
Surfix EX-FN |
±(1,0+0,01-Н)** |
Surfix EX-F |
±(1,0+0,01-Н)** |
Surfix EX-N |
±(1,0+0,01-Н)** |
Surfix SX |
* |
Surfix Pro X |
* |
Surfix E-FN |
±(1,0+0,01-Н)** |
Surfix E-FN Basic |
±(1,0+0,01-Н)** |
Surfix E-F |
±(1,0+0,01<Н)** |
Surfix E-F Basic |
±(1,0+0,01-Н)** |
Surfix E-N |
±(1,0+0,01<Н)** |
Surfix E-N Basic |
±(1,0+0,01-Н)** |
Наименование характеристики |
Значение |
Модификация |
Surfix S |
* |
Surfix S basic |
* |
Surfix Pro S-CT |
* |
Пределы допускаемой относительной погрешности | |
измерений толщины покрытий, %: | |
Surfix easy X I-FN: | |
- в диапазоне измерений толщины покрытий св. 60 до 3500, | |
мкм. |
±2 |
Surfix easy X E-FN: | |
- в диапазоне измерений толщины покрытий св. 60 до 3500, | |
мкм. |
±2 |
Surfix easy X I-F | |
- в диапазоне измерений толщины покрытий св. 70 до 3500, | |
мкм. |
±2 |
Surfix easy X E-F | |
- в диапазоне измерений толщины покрытий св. 70 до 3500, | |
мкм. |
±2 |
Pocket-Surfix X-FN | |
- в диапазоне измерений толщины покрытий св. 45 до 1500, | |
мкм. |
±3 |
Pocket-Surfix X-F | |
- в диапазоне измерений толщины покрытий св. 45 до 1500, | |
мкм. |
±3 |
Pocket-Surfix X-N | |
- в диапазоне измерений толщины покрытий св. 50 до 1500, | |
мкм. |
±3 |
* В зависимости от применяемого датчика. Диапазон и погрешности измерений |
толщины покрытий указаны в таблице 3. | |
** Н - измеренное значение толщины покрытий, мкм. | |
Таблица 3 - Метрологические ха |
рактеристики датчиков |
|
Значение |
Исполнение датчиков |
Диапазон измерений толщины покрытий, мкм |
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
FN1.5
F1.5
N1.5 |
от 10,0 до 1500,0 от 50,0 до 1500,0 от 10,0 до 1500,0 от 50,0 до 1500,0 |
±(1,0+0,02-Н)* |
Исполнение датчиков |
Значение |
Диапазон измерений толщины покрытий, мкм |
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
FN1.5/900
FN1.5R
F1.5R |
от 10,0 до 1500,0
от 50,0 до 1500,0
от 10,0 до 1500,0
от 50,0 до 1500,0
от 10,0 до 1500,0 |
±(1,0+0,02-Н)* |
FN0.2
|
от 10,0 до 200,0
от 50,0 до 200,0 |
±(0,7+0,02-Н)* |
FN3.5:
F3.5 |
от 10,0 до 3500,0 от 50,0 до 3000,0 от 10,0 до 3500,0 |
±(2,0+0,02-Н)* |
F10 |
от 10,0 до 10000,0 |
±(5,0+0,02-Н)* |
F201) |
от 10,5 до 20000,0 |
±(10,0+0,04-Н)* |
F10-12)
F10-22)
F10-32) |
от 10,0 до 6500,0 от 10,0 до 6500,0 от 10,0 до 6500,0 |
±(0,1+0,05-Н)* |
F10-cp2) |
от 10,0 до 10000,0 |
±(0,1+0,05-Н)* |
F30T2)
F30C1) |
от 10,0 до 30000,0
от 10,0 до 20000,0 |
±(0,2+0,05-Н)* |
F303) |
от 10,5 до 30000,0 |
±(10,0+0,04-Н)* |
* Н - измеренное значение толщины покрытий, мкм.
-
1) Только для модификации Surfix Pro X. -
2) Только для модификаций Surfix Pro X и Surfix Pro S-CT. -
3) Только для модификации Surfix SX.
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Модификации |
Диапазон показаний толщины покрытий, мкм: | |
PaintCheck plus FN |
от 0 до 3000 |
PaintCheck plus F |
от 0 до 3000 |
PaintCheck FN |
от 0 до 2000 |
Surfix easy X I-FN: | |
- для F |
от 0 до 3500 |
- для N |
от 0 до 3000 |
Surfix easy X E-FN: | |
- для F |
от 0 до 3500 |
- для N |
от 0 до 3000 |
Наименование характеристики |
Значение |
Модификации |
Surfix easy X I-F |
от 0 до 3500 |
Surfix easy X E-F |
от 0 до 3500 |
Pocket-Surfix X-FN |
от 0 до 1500 |
Pocket-Surfix X-F |
от 0 до 1500 |
Pocket-Surfix X-N |
от 0 до 1500 |
Surfix EX-FN |
от 0 до 1500 |
Surfix EX-F |
от 0 до 1500 |
Surfix EX-N |
от 0 до 1500 |
Surfix E-FN |
от 0 до 1500 |
Surfix E-FN Basic |
от 0 до 1500 |
Surfix E-F |
от 0 до 1500 |
Surfix E-F Basic |
от 0 до 1500 |
Surfix E-N |
от 0 до 1500 |
Surfix E-N Basic |
от 0 до 1500 |
Разрешающая способность, мкм:
- PaintCheck plus FN, PaintCheck plus F, Surfix easy
X I-FN, Surfix easy X I-F, Surfix easy X E-FN, Surfix easy X E-F: | |
- в диапазоне от 0 до 1000 мкм включ. |
1 |
- в диапазоне св. 1000 до 2500 мкм включ. |
2 |
- в диапазоне св. 2500 до 3500 мкм включ. |
5 |
- PaintCheck FN: | |
- в диапазоне от 0 до 1000 мкм включ. |
1 |
- в диапазоне св. 1000 до 2000 мкм включ. |
2 |
- Pocket-Surfix X-FN, Pocket-Surfix X-F, Pocket-Surfix X-N, Surfix SX, Surfix EX-FN, Surfix EX-F, Surfix EX-N, Surfix Pro X, Surfix E-FN, Surfix E-FN Basic, Surfix E-F, Surfix E-F Basic, Surfix E-N, Surfix E-N Basic, Surfix S, Surfix S basic, Surfix Pro S-CT |
0,1* |
Параметры электрического питания:
Постоянное напряжение, В
Ток, мА:
- PaintCheck plus FN, PaintCheck plus F, PaintCheck FN, Pocket-Surfix X-FN, Pocket-Surfix X-F, Pocket-Surfix X-N, |
3 |
Surfix easy X I-FN, Surfix easy X I-F, Surfix easy X E-FN, Surfix easy X E-F |
15 |
- Surfix SX, Surfix EX-FN, Surfix EX-F, Surfix EX-N, Surfix Pro X |
90 |
- Surfix E-FN, Surfix E-FN Basic, Surfix E-F, Surfix E-F Basic, Surfix E-N, Surfix E-N Basic, Surfix S, Surfix S basic, Surfix Pro S-CT |
20 |
Наименование характеристики |
Значение |
Модификации |
Габаритные размеры (длинахширинахвысота), мм, не более:
- PaintCheck plus FN, PaintCheck plus F, PaintCheck FN, Pocket-Surfix X-FN, Pocket-Surfix X-F, Pocket-Surfix X-N, Surfix easy X I-FN, Surfix easy X I-F, Surfix easy X E-FN, Surfix easy X E-F
- Surfix SX, Surfix EX-FN, Surfix EX-F, Surfix EX-N, Surfix Pro X, Surfix E-FN, Surfix E-FN Basic, Surfix E-F, Surfix E-F Basic, Surfix E-N, Surfix E-N Basic, Surfix S, Surfix S basic, Surfix Pro S-CT |
25х50х110
23x66x137 |
Масса, кг, не более
-
- PaintCheck plus FN, PaintCheck plus F, PaintCheck FN, Pocket-Surfix X-FN, Pocket-Surfix X-F, Pocket-Surfix X-N, Surfix easy X I-FN, Surfix easy X I-F -
- Surfix easy X E-FN, Surfix easy X E-F -
- Surfix Pro X -
- Surfix SX, Surfix EX-FN, Surfix EX-F, Surfix EX-N, Surfix E-FN, Surfix E-FN Basic, Surfix E-F, Surfix E-F Basic, Surfix E-N, Surfix E-N Basic, Surfix S, Surfix S basic, Surfix Pro S-CT
|
0,09
0,14
0,15
0,21 |
Условия эксплуатации:
Температура окружающего воздуха, °С
-
- PaintCheck plus FN, PaintCheck plus F, PaintCheck FN; -
- Surfix easy X I-FN, Surfix easy X I-F, Surfix easy
X E-FN, Surfix easy X E-F
-
- Surfix EX-FN, Surfix EX-F, Surfix EX-N, Surfix SX, Surfix E-FN, Surfix E-FN Basic, Surfix E-F, Surfix E-F Basic, Surfix E-N, Surfix E-N Basic, Surfix Pro X, Surfix S, Surfix S basic, Surfix Pro S-CT, Pocket-Surfix X-
FN, Pocket-Surfix X-F, Pocket-Surfix X-N Относительная влажность воздуха, %, не более |
от 0 до +35
от 0 до +60
от 0 до +50
80 |
* Или 0,2 % от показаний |
Таблица 5 - Основные технические характеристики датчиков
Исполнение датчиков |
Значение |
Диапазон показаний толщины покрытий, мкм |
FN1.5 |
от 0 до 1500 |
F1.5 |
от 0 до 1500 |
N1.5 |
от 0 до 1500 |
FN1.5/900 |
от 0 до 1500 |
FN1.5R |
от 0 до 1500 |
F1.5R |
от 0 до 1500 |
FN0.2 |
от 0 до 200 |
Исполнение датчиков |
Значение |
Диапазон показаний толщины покрытий, мкм |
FN3.5: | |
- для F |
от 0 до 3500 |
- для N |
от 0 до 3000 |
F3.5 |
от 0 до 3500 |
F10 |
от 0 до 10000 |
F201) |
от 0 до 20000 |
F10-12) |
от 0 до 6500 |
F10-22) |
от 0 до 6500 |
F10-32) |
от 0 до 6500 |
F10-cp2) |
от 0 до 10000 |
F30T2) |
от 0 до 30000 |
F30C1) |
от 0 до 20000 |
F303) |
от 0 до 30000 |
1) Только для модификации Surfix Pro X. |
2) Только для модификаций Surfix Pro X и Surfix Pro S-CT. |
3) Только для модификации Surfix SX. |
|
