Сведения о средстве измерений: 87727-22 Системы измерений массы жидкости и газа

Номер по Госреестру СИ: 87727-22
87727-22 Системы измерений массы жидкости и газа
(BJLM-80H)

Назначение средства измерений:
Системы измерений массы жидкости и газа BJLM-80H (далее - система) предназначены для измерения уровня, плотности, температуры, уровня подтоварной воды и вычисления массы сжиженных углеводородных газов (в том числе широких фракций легких углеводородов) (далее - СУГ), в том числе СУГ вместе с углеводородным газом, легкой (брутто) нефти, светлых нефтепродуктов и других жидкостей с вязкостью до 200 мм2/с, не агрессивных к материалам системы, (далее - продукт) по градуировочным таблицам в вертикальных стальных, сферических стальных и горизонтальных стальных резервуарах, в том числе находящихся под давлением. Система может применяться в качестве эталона для поверки (калибровки) средств измерений уровня в диапазоне от 0,2 до 20,0 метров в соответствии с Государственной поверочной схемой для средств измерений уровня жидкости и сыпучих материалов, утвержденной приказом Росстандарта от 30 декабря 2019 года №3459.

Внешний вид. Системы измерений массы жидкости и газа, http://oei-analitika.ru рисунок № 1

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 1

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 2

Внешний вид. Системы измерений массы жидкости и газа, http://oei-analitika.ru рисунок № 3

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 3

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 4

Внешний вид. Системы измерений массы жидкости и газа, http://oei-analitika.ru рисунок № 5

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 5

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 6

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 7

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 8

Внешний вид. Системы измерений массы жидкости и газа, http://oei-analitika.ru рисунок № 9

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 9

Внешний вид. Системы измерений массы жидкости и газа, http://oei-analitika.ru рисунок № 10

Внешний вид.
Системы измерений массы жидкости и газа
Рисунок № 10

Общие сведения

Дата публикации - 20.12.2022
Срок свидетельства - 20.12.2027
Номер записи - 189765
ID в реестре СИ - 1404631
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

BJLM-80H342, BJLM-80H331, 331,

Производитель

Изготовитель - Joyo M&C Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

OW_4 Количество поверок, выполняемых для юридических и физических лиц

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3225 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1936 от 2023.09.20 ПРИКАЗ_Об утверждении типов средств измерений (12)

№1561 от 2020.09.21 О внесении изменений в описание типа СИ Газоанализаторы DILO модификации 3- 038R-R101V0, 3-038R-R102V0, 3-O38R-R2O1VO, 3-O38R-R3O1VO, 3-038R-R302VO, 3-038R- R303V0, 3-O38R-R111VO, 3-038R-R211V0, 3-O38R-R311VO, 3-O38R-R312VO, 3-O38R-R313VO

Наличие аналогов СИ: Системы измерений массы жидкости и газа (BJLM-80H)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Joyo M&C Technology Co., Ltd.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
87727-22 20.12.2027	Системы измерений массы жидкости и газа, BJLM-80H Joyo M&C Technology Co., Ltd. (КИТАЙ )	ОТ МП	1 год
89878-23 31.08.2028	Плотномеры портативные, DH Joyo M&C Technology Co., Ltd. (КИТАЙ )	ОТ МП	1 год

MI_16 Возраст парка СИ по дате производства

Стоимость 200 руб. или по подписке

Кто поверяет Системы измерений массы жидкости и газа (BJLM-80H)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	BJLM-80H331 BJLM-80H342	50	5	50	0	0	0	0	0
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285)	РСТ	331	2		2	0	0	2	2	0

Стоимость поверки Системы измерений массы жидкости и газа (BJLM-80H)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В системах применяются два программных модуля:

1. встроенный программный модуль BJLM-80H осуществляет:

- управление работой системы;
- прием данных с измерительных каналов;
- приведение плотности и объема к стандартной температуре;
- расчет массы продукта.

Встроенный программный модуль BJLM-80H является метрологически значимым.

2. Внешний программный модуль TankStar осуществляет:

- передачу команд на встроенный программный модуль;
- отображение значений плотности, уровня продукта и подтоварной воды, температуры, объема, массы.

Внешний программный модуль TankStar является метрологически значимым.

При комплектации систем контроллером BJCOM-IV применяется программное обеспечение контроллера BJCOM-IV - TankStar inventory management systems, которое осуществляет отображение значений плотности, уровня продукта и подтоварной воды, температуры, объема, массы.

Программное обеспечение TankStar inventory management systems является метрологически незначимым.

При комплектации систем пультом для снятия показаний MFC применяется программное обеспечение пульта - WFMO-50, которое осуществляет отображение значений плотности и температуры.

Программное обеспечение WFMO-50 является метрологически не значимым.

Идентификационные данные программного обеспечения (далее - ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные

Значение

(признаки)	Встроенное ПО	Внешнее ПО	ПО контроллера BJCOM-IV	ПО пульта для снятия показаний MFC
Идентификационное наименование программного обеспечения	BJLM-80H	Tankstar	TankStar inventory management systems	WFMO-50
Номер версии (идентификационный номер) программного обеспечения	Не ниже 8.5	Не ниже 3.0.0.4	Не ниже 2017.07	Не ниже 1.1
Цифровой идентификатор программного обеспечения	-	-	-	-

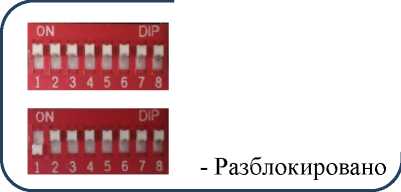

Защита встроенного ПО от несанкционированного доступа, реализована использованием паролей доступа к данным, а также при помощи физической защиты путем переключения выключателей на процессорной плате, представленной на рисунке 7.

Рисунок 7 - Метод реализации физической защиты встроенного ПО от несанкционированного доступа

Метрологические характеристики систем нормированы с учетом влияния встроенного и внешнего программного обеспечения систем, а также программного обеспечения контроллера и пульта для снятия показаний.

Уровень защиты встроенного ПО BJLM-80H и внешнего ПО Tankstar от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

- Заблокировано

Знак утверждения типа

Знак утверждения типа наносится

на маркировочную табличку, закрепленную на корпусе систем методом лазерной гравировки, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Методы измерений» документа «ГСИ. Масса ШФЛУ, сжиженных углеводородных газов, углеводородных газов и жидких продуктов. Методика измерений в резервуарах косвенным методом статических измерений с применением системы измерений массы жидкости и газа «BJLM-80H», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/19507-21 от 30 ноября 2021 г., регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.42108.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»;

ТР ТС 032/2013 Технический регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением».

Правообладатель

Joyo M&C Technology Co., Ltd., Китай

Адрес: Joyo M&C Technology Co., Ltd No. 1 Inner, No.1, Building 1, West Side of Building 4, Gaoyangshu Nanli, Chaoyang District Beijing, China 100018

Телефон (факс): +86-10-65421356

Web-сайт: www.joyo-mc.com

E-mail: info@joyotec.com

Изготовитель

Joyo M&C Technology Co., Ltd., Китай
Адрес: Joyo M&C Technology Co., Ltd No. 1 Inner, No.1, Building 1, West Side of Building 4, Gaoyangshu Nanli, Chaoyang District Beijing, China 100018
Телефон (факс): +86-10-65421356
Web-сайт: www.joyo-mc.com
E-mail: info@joyotec.com

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org

Правообладатель

Принцип действия систем заключается в измерении уровня продукта, плотности, температуры, подтоварной воды и вычислении массы продукта по градуировочным таблицам в вертикальных стальных, сферических стальных и горизонтальных стальных резервуарах, в том числе находящихся под давлением.

Система состоит из сервоприводного буйкового уровнемера (измерительный канал уровня), измерительного датчика (измерительный канал температуры и плотности), который служит буйком для уровнемера и программного обеспечения для вычисления массы продуктов. Измерительный датчик подвешивается на стальной трос, который в свою очередь наматывается на измерительный барабан. Система, оснащенная электронным датчиком веса, отслеживает плавучесть измерительного датчика на поверхности жидкости.

Измерительный датчик измеряет температуру и плотность жидкости и газа и передает полученные данные в систему по цифровому радиоканалу. Система обрабатывает полученные значения уровня, плотности и температуры, определяет объем продукта по загруженной в систему градуировочной таблице и вычисляет значение массы продукта при помощи встроенного программного обеспечения.

При необходимости система комплектуется контроллером BJCOM-IV, предназначенным для отображения измеренных данных в резервуаре. Контроллер BJCOM-IV располагается вне взрывоопасной зоны. Максимальное количество отображаемых резервуаров - 32 шт.

При необходимости система комплектуется пультом для снятия показаний MFC, который предназначен для снятия показаний с измерительных датчиков по цифровому радиоканалу.

Система позволяет контролировать предельные уровни продукта и подтоварной воды при осуществлении технологических операций при приеме, отпуске, хранении на нефтебазах и терминалах хранения.

Система обладает возможностью интеграции со средствами автоматизации технологических процессов.

Система представлена в двух модификациях: модификация 331, комплектуемая измерительным датчиком типа MF - для измерения массы жидкостей и жидких продуктов (BJLM-80H331), модификация 342, комплектуемая измерительным датчиком типа MPF - для измерения массы СУГ в том числе СУГ вместе с углеводородным газом (BJLM-80H342).

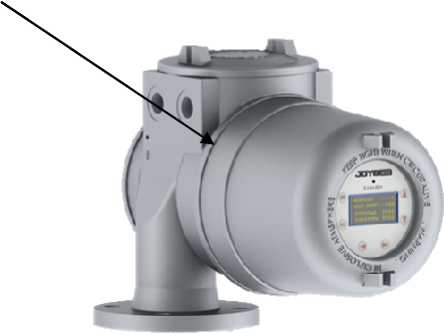

Общий вид систем модификации 331 и место пломбировки представлен на рисунке 1.

Место пломбировки

Внешний вид. Системы измерений массы жидкости и газа (BJLM-80H), http://oei-analitika.ru

Рисунок 1 - Общий вид систем, модификации 331 с указанием места пломбировки

Измерительный датчик MF

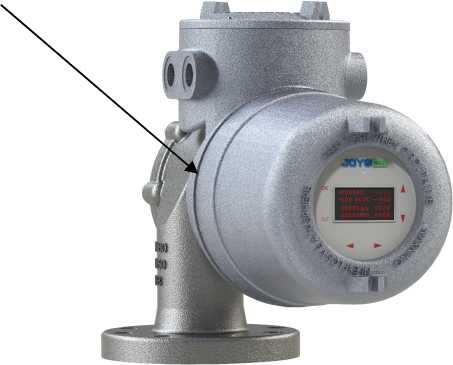

Общий вид систем, модификации 342 и места пломбировки представлен на рисунке 2.

Место пломбировки

Рисунок 2 - Общий вид систем, модификации 342 с указанием места пломбировки

Измерительный датчик MPF

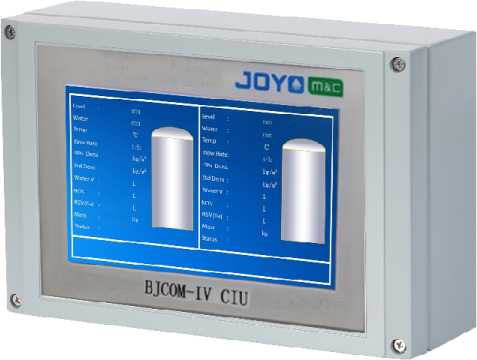

Общий вид контроллера BJCOM-IV представлен на рисунке 3.

Рисунок 3 - Общий вид контроллера BJCOM-IV

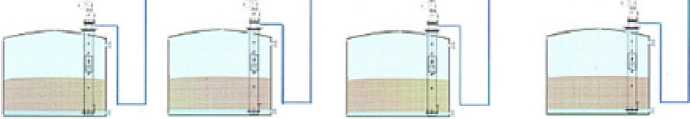

Архитектура системы в резервуарном парке представлена на рисунке 4.

Операторная

АРМ оператора по "Tanksiar"

BJCOM-fv (52 резервуара)

Резервуарный парк

Рисунок 4 - Архитектура системы в резервуарном парке

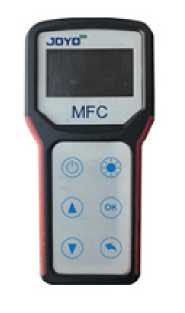

Пульт для снятия показаний MFC представлен на рисунке 5.

Рисунок 5 - Пульт для снятия показаний MFC

Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносятся на табличку в местах, указанных на рисунке 6 методом лазерной гравировки. Ограничение доступа к местам настройки (регулировки), расположенным на процессорной плате средства измерений, осуществляется путем нанесения пломб изготовителя на пломбировочные винты в местах, указанных на рисунке 1 или 2.

Система измерений массы жидкости и газа

BJLM-80H_______

Г Орган по сертификации ООО «ТехБезопасность»

ER[

IX № ЕДЭС RU C-CN.H А65.В.01123/21

Напряжение питания

Место нанесения знака утверждения типа

Место нанесения серийного номера

Рисунок 6 - Место нанесения серийного номера и знака утверждения типа

Таблица 4 -

Наименование	Обозначение	Количество
Система измерений массы жидкости и газа	BJLM-80H	1 шт.
Контроллер^	BJCOM-IV	1 шт.
Технологический патрубок	-	1 шт.
Паспорт	ПС BJLM-80H	1 экз.
Руководство по эксплуатации	РЭ BJLM-80H	1 экз.
Пульт для снятия показаний^	MFC	1 шт.
CD - диск с программным обеспечением	TankStar	1 шт.
Проставка для периодической поверки измерительного канала уровня на месте эксплуатации, высотой 150 мм²⁾	-	1 шт.
Проставка для периодической поверки измерительного канала уровня на месте эксплуатации, высотой 300 мм²⁾	-	1 шт.
Примечания: ¹⁾ - по требованию; ²⁾ - по требованию на партию;

средства измерений

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

	Мод. 331	Мод. 342
Измеряемая среда	жидкость	углеводородные газы, СУГ
Диапазон измерений уровня жидкости, м	от 0,2 до 20,0
Диапазон измерений уровня подтоварной воды, м	от 0 до 1
Диапазон измерения плотности, кг/м³: - углеводородные газы - жидкий продукт, СУГ	от 600 до 1200	от 3 до 40 от 480 до 1200
Диапазон измерения температуры продукта, °С	от -40 до +70
Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм	± 1,0	± 2,0
Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм	± 2,0
Пределы допускаемой абсолютной погрешности измерений температуры продукта, °С	± 0,50
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м³: - углеводородные газы - жидкий продукт, СУГ	± 0,50	± 1,5 ± 0,50
Пределы допускаемой относительной погрешности измерений массы продукта косвенным методом статических измерений, % - от 200 т и более - до 200 т	± 0,50 ± 0,65

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	Мод. 331 Мод. 342
Разрешающая способность измерительного канала уровня, мм	0,1
Разрешающая способность измерительного канала плотности, кг/м³	0,1
Разрешающая способность измерительного канала температуры, С°	0,1
Маркировка взрывозащиты: -система измерений массы жидкости и газа BJLM-80H - уровнемер - измерительный датчик MF,MPF - механизм движения с измерительным барабаном уровнемера	Ga/Gb Ех d ia IIC T4 X / II Gb c IIC T4 Х Wx d IIC T4 Gb X 0Еx ia IIC T4 Ga X II Gb c IIC T4 Х
Маркировка степени защиты: - уровнемер - измерительный датчик MF,MPF	IP 68 IP 68
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от -40 до +70 до 90 от 96 до 104
Напряжение питания постоянного тока, В	от 24 до 48
Напряжение питания переменного тока¹⁾, В	220 или 110
Потребляемая мощность, Вт, не более	5

Наименование характеристики	Значение
	Мод. 331	Мод. 342
Максимально допустимое давление, МПа	0,50	2,5
Масса, кг, не более	21,0	34,5
Г абаритные размеры, не более, мм ШхВхД	330x450x430
Срок службы, лет	10
Средняя наработка до отказа, ч, не менее	86000
¹⁾ - определяется заказом и записывается в паспорте на систему
