Сведения о средстве измерений: 87766-22 Генераторы сигналов векторные

Номер по Госреестру СИ: 87766-22
87766-22 Генераторы сигналов векторные
(RFVSG)

Назначение средства измерений:
Генераторы сигналов векторные RFVSG (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированным уровнем мощности и частотой выходного сигнала, а также колебаний с цифровой модуляцией.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов векторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов векторные
Рисунок № 1
Внешний вид. Генераторы сигналов векторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов векторные
Рисунок № 2
Внешний вид. Генераторы сигналов векторные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Генераторы сигналов векторные
Рисунок № 3
Внешний вид. Генераторы сигналов векторные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Генераторы сигналов векторные
Рисунок № 4

Общие сведения

Дата публикации - 20.12.2022
Срок свидетельства - 20.12.2027
Номер записи - 189743
ID в реестре СИ - 1404610
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. RFVSG4-2, RFVSG6, RFVSG40, RFVSG4-4, RFVSG4, RFVSG20-4, RFVSG20,

Производитель

Изготовитель - AnaPico AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.

Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 18
Выдано извещений - 1
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3221 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (9)

Наличие аналогов СИ: Генераторы сигналов векторные (RFVSG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений AnaPico AG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79460-20
02.11.2025
Генераторы сигналов высокочастотные, серии MCSG-ULN
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
81701-21
29.04.2026
Синтезаторы частот серии RFSYN20, RFSYN20
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
83397-21
18.10.2026
Генераторы сигналов, RFSU-FILT
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
84514-22
31.01.2027
Генераторы сигналов, RFSG6H
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
86430-22
16.08.2027
Генераторы сигналов, RFSU-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
87766-22
20.12.2027
Генераторы сигналов векторные, RFVSG
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
88228-23
16.02.2028
Генераторы сигналов векторные, RFVSG20L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
89075-23
26.05.2028
Генераторы сигналов, RFSG-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год

Кто поверяет Генераторы сигналов векторные (RFVSG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • RFVSG4-4
  • RFVSG40
  • 4 2 2 0 4 2 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • RFVSG20
  • RFVSG20-4
  • RFVSG4
  • RFVSG40
  • 10 9 1 1 0 0 0
    ООО "НПО "РАДАР"
    (РОСС RU.0001.310153)
  • RFVSG20
  • 1 1 0 0 1 1 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • RFVSG6
  • 1 1 0 0 1 1 0
    ООО "МИРУАР"
    (RA.RU.320061)
  • RFVSG20
  • 1 1 0 0 0 0 0
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • мод. RFVSG4-2
  • 1 0 1 0 1 0 1

    Стоимость поверки Генераторы сигналов векторные (RFVSG)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.

    Генераторы могут работать под управлением внешнего персонального компьютера с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами аналогично управлению с передней панели.

    ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.

    Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    • - встроенное

    • - внешнее

    firmware

    Anapico APVSG GUI

    Номер версии (идентификационный номер ПО)

    • - встроенное

    • - внешнее

    не ниже 0.4.187

    не ниже 1.0.17


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель генераторов сигналов векторных RFVSG в соответствии с рисунками 1, 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6.9 “Порядок работы с прибором” руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении

    государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении

    государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

    Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;

    Стандарт предприятия изготовителя AnaPico AG.

    Правообладатель

    AnaPico AG, Швейцария

    Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland

    Телефон: +41 44 440 00 50

    Факс: +41 44 440 00 50

    Web-сайт: https://www.anapico.com

    Изготовитель

    AnaPico AG, Швейцария
    Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland
    Телефон: +41 44 440 00 50
    Факс: +41 44 440 00 50
    Web-сайт: https://www.anapico.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495) 544-00-00
    Факс +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    AnaPico AG, Швейцария
    Адрес: Europa-Strasse 9, 8152 Glattbrugg, Switzerland
    Телефон: +41 44 440 00 50
    Факс: +41 44 440 00 50
    Web-сайт: https://www.anapico.com

    Конструктивно генераторы выполнены в виде моноблока с возможностью установки в приборную стойку. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение. Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.

    Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с цифровой модуляцией.

    К данному типу средства измерений относятся генераторы сигналов векторные следующих модификаций: RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40, RFVSG4-X, RFVSG6-X, RFVSG12-X, RFVSG20-X, RFVSG40-X (где X - число выходных каналов 2 или 4).

    Модификации RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40 выполнены в виде моноблока настольного исполнения, модификации RFVSG4-X, RFVSG6-X, RFVSG12-X, RFVSG20-X, RFVSG40-X выполнены в виде моноблока с возможностью установки в приборную стойку.

    Генераторы имеют возможность установки следующих опций:

    • - опция LN - улучшенный фазовый шум, стабильность по частоте;

    • - опция LN+ - улучшенный фазовый шум, стабильность по частоте;

    • - опция IVM - внутренняя цифровая модуляция.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате цифробуквенного номера, наносится на наклейку, расположенную в дальнем левом углу на верхней панели генераторов.

    Общий вид генератора и место нанесения знака утверждения типа представлены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 4.

    Внешний вид. Генераторы сигналов векторные (RFVSG), http://oei-analitika.ru

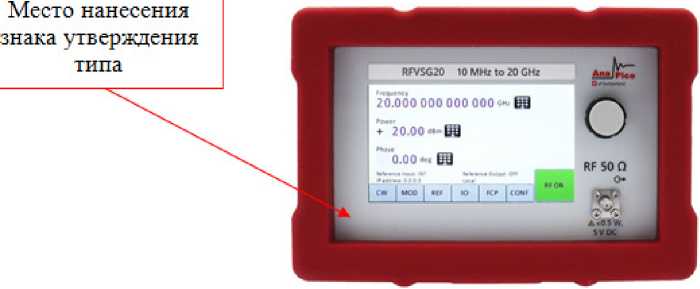

    Рисунок 1 - Общий вид генераторов модификаций RFVSG4. RFVSG6. RPVSG12 RFVSG20. RFVSG40.

    Место нанесения знака утверждения типа

    Внешний вид. Генераторы сигналов векторные (RFVSG), http://oei-analitika.ru

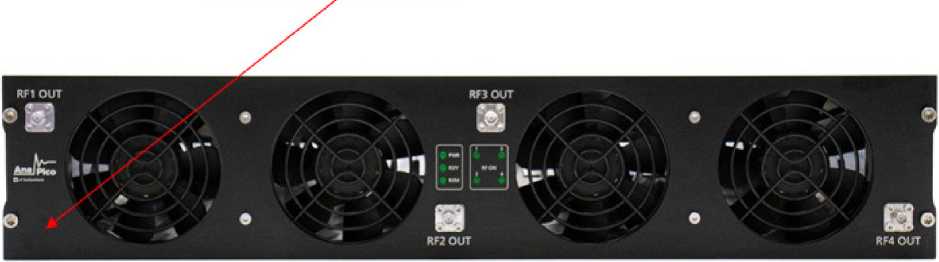

    Рисунок 2 - Общий вид генераторов модификаций RFVSG4-X. RPVSG6-X. RFVSG12-X. RFVSG20-X. RFVSG40-X

    Место нанесения с ерийного ном ер а

    Внешний вид. Генераторы сигналов векторные (RFVSG), http://oei-analitika.ru

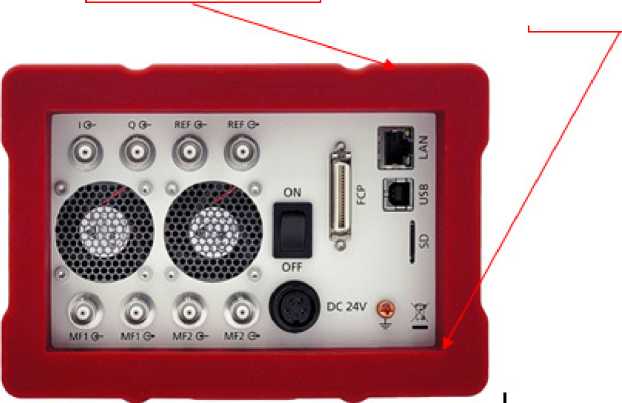

    Рисунок 3- Схема пломбировки от несанкционированного доступа и место нанесения серийното номера, идентифицирующего каждый экземпляр СИ (модификации RFVSG4, ’          ’ RFVSG6, RFVSG12 RFVSG20. RFVSG40) ’

    Место пломбировки

    Место нанесения с ерийн ого ном ера

    Место пломбировки

    Внешний вид. Генераторы сигналов векторные (RFVSG), http://oei-analitika.ru

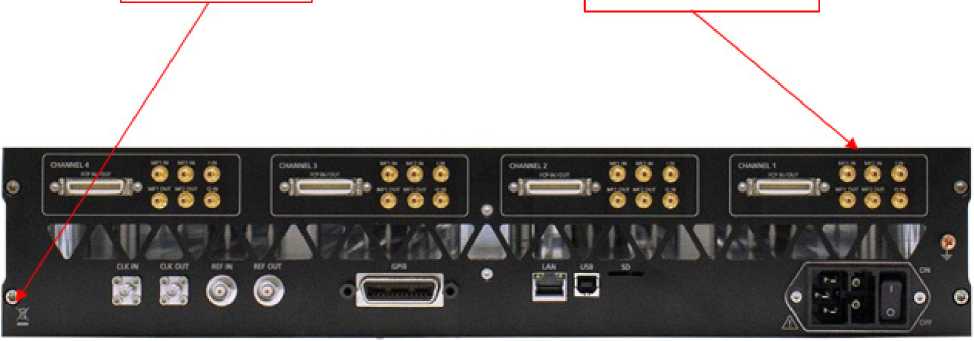

    Рисунок 4- Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ (модификации RFVSG4-X,

    '          ' RFVSG6-X, RPVSG12-X, RFVSG20-X, RFVSG4D-X)


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Генератор сигналов векторный

    RFVSG

    1 шт.

    Опция улучшения фазового шума и стабильности по частоте

    LN

    по отдельному заказу

    Опция улучшения фазового шума и стабильности по частоте

    LN+

    по отдельному заказу

    Опция внутренней цифровой модуляции

    IVM

    по отдельному заказу

    Сетевой шнур питания

    -

    1 шт.

    Блок питания

    -

    1 шт.1)

    Флеш накопитель с ПО

    -

    1 шт.

    Руководство по эксплуатации2)

    -

    1 шт.

    • 1) Поставляется только в комплекте с модификациями RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40

    • 2) Допускается поставка на флеш накопителе


    Таблица 2 -Метрологические характеристики

    Наименование характеристики

    Значение

    Частотные параметры

    Диапазон частот выходного сигнала, Гц

    RFVSG4, RFVSG4-X

    от 1 •107до 4-109

    RFVSG6, RFVSG6-X

    от 1407до 6^ 109

    RFVSG12, RFVSG12-X

    от Г107до 1,2М010

    RFVSG20, RFVSG20-X

    от Г107до 2М010

    RFVSG40, RFVSG40-X

    от 1 • 107 до 4-1010

    Пределы допускаемой относительной погрешности установки частоты выходного сигнала

    штатно

    +1М0-6

    опция LN

    +340'8

    опция LN +

    +240'8

    Параметры уровня выходного сигнала

    Диапазон установки уровня выходной мощности для модификаций RFVSG4, RFVSG4-X, дБм

    от 10 до 100 МГц включ.

    от -55 до +13

    св. 100 МГц до 4 ГГц

    от -55 до +17

    Диапазон установки значений уровня выходного сигнала для модификаций RFVSG6, RFVSG6-X, дБм

    от 10 до 100 МГц включ.

    от -55 до +13

    св. 100 МГц до 6 ГГц

    от -55 до +15

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Диапазон установки значений уровня выходного сигнала для модификаций RFVSG12, RFVSG12-X, дБм

    от 10 до 100 МГц включ.

    от -55 до +13

    св. 100 МГц до 12 ГГц

    от -55 до +15

    Диапазон установки значений уровня выходного сигнала для модификаций RFVSG20, RFVSG20-X, дБм

    от 10 до 100 МГц включ.

    от -25 до +13

    св. 100 МГц до 12 ГГц

    от -25 до +15

    Диапазон установки значений уровня выходного сигнала для модификаций RFVSG40, RFVSG40-X, дБм

    от 10 до 100 МГц включ.

    от -25 до +13

    св. 100 МГц до 20 ГГц включ.

    от -25 до +19

    св. 20 до 26 ГГц включ.

    от -25 до +17

    св. 26 до 40 ГГц

    от -25 до +13

    Пределы допускаемой основной абсолютной погрешности установки уровня выходной мощности сигнала (от -20 дБм до +15 дБм), дБ

    от 10 МГц до 4 ГГц включ.

    ±0,8

    св. 4 до 6 ГГц включ.

    ±1,0

    св. 6 до 20 ГГц включ.

    ±1,3

    св. 20 до 40 ГГц

    ±1,7

    Параметры спектра выходного сигнала

    Уровень гармонических искажений (2-я и 3-я гармоники), дБ относительно несущей, не более

    от 10 МГц до 4 ГГц включ.

    -40

    св. 4 до 15 ГГц включ.

    -30

    Уровень негармонических искажений уровень несущей 0 дБм, отстройка 10 кГ ц, дБ относительно несущей, не более

    от 10 до 1200 МГц включ.

    -75

    св. 1200 МГц до 2,5 ГГц включ

    -70

    св. 2,5 до 20 ГГц включ.

    -50

    св. 20 до 40 ГГц

    -45

    Уровень однополосного фазового шума при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБм в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более

    1 ГГц

    -140

    4 ГГц

    -129

    10 ГГц

    -110

    20 ГГц

    -110

    Уровень однополосного фазового шума с опцией LN или LN+ при отстройке от несущей 10 Гц и уровне выходного сигнала

    +10 дБм, на частоте несущей 1 ГГц, дБ относительно несущей в полосе 1 Гц, не более

    -95

    Параметры квадратурной модуляции (опция IVM)

    Полоса модуляции, МГ ц

    400

    Неравномерность АЧХ в полосе модуляции, дБ, в диапазоне частот

    от 0,25 до 10 ГГц включ.

    ±1,6

    св. 10 до 30 ГГц включ.

    ±2,0

    св. 30 до 40 ГГц

    ±3,5

    Подавление несущей, дБ, не более

    -70

    Пределы      допускаемой      абсолютной      погрешности

    среднеквадратического значения векторной ошибки на частоте 2,5 ГГц уровень 0 дБм для модуляции типа 16QAM и скорости передачи до 10 МГц, %

    0,7

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питающей сети, В

    от 200 до 240

    Номинальные значения частоты питающей сети, Гц

    50

    Напряжения питания постоянного тока от адаптера постоянного тока, В для RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40

    от 21 до 27

    Рабочие условия применения:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха %, не более

    от +18 до +28

    от 30 до 80

    Масса, кг, не более

    RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40

    RFVSG4-X, RFVSG6-X, RFVSG12-X, RFVSG20-X, RFVSG40-X

    5

    25

    Габаритные размеры (ширинахвысотахглубина), мм

    RFVSG4, RFVSG6, RFVSG12, RFVSG20, RFVSG40

    RFVSG4-X, RFVSG6-X, RFVSG12-X, RFVSG20-X, RFVSG40-X

    182x124x305

    486x88x567

    Время прогрева, мин

    30


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
