Номер по Госреестру СИ: 87681-22
87681-22 Аппаратура геодезическая спутниковая
(EFT M4 RUS)
Назначение средства измерений:
Аппаратура геодезическая спутниковая EFT M4 RUS (далее - аппаратура) предназначена для измерений координат и длин базисов.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), обеспечивающее взаимодействие составных частей аппаратуры, запись, хранение и передачу результатов измерений, программное обеспечение (далее - ПО) контроллера «EFT Field Survey», «EFT Seismic», а также ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также пост-обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||||
Идентификационное наименование ПО |
МПО |
EFT Field Survey |
EFT Seismic |
EFT Post Processing |
EFT SeisMonitor |
Номер версии (идентификационный номер ПО), не ниже |
2.2.7 |
4.2.0 |
4.2.0 |
2.0 |
1.0.0 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус аппаратуры.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Включение и выключение ГНСС - приемника» «Аппаратура геодезическая спутниковая EFT M4 RUS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 6811-002-51252683-2021 Аппаратура геодезическая спутниковая EFT M4 RUS. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ЕФТ СЕРВИС» (ООО «ЕФТ СЕРВИС»), ИНН 7717785073
Адрес: 127015, г. Москва, ул. Новодмитровская, д. 2, корп. 2
Тел./факс: +7 (495) 215-0087
E-mail: service@eftgroup.ru
Изготовитель
Общество с ограниченной ответственностью «ЕФТ СЕРВИС» (ООО «ЕФТ СЕРВИС»), ИНН 7717785073Адрес: 127015, г. Москва, ул. Новодмитровская, д. 2, корп. 2
Тел./факс: +7 (495) 215-0087
E-mail: service@eftgroup.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Правообладатель
Общество с ограниченной ответственностью «ЕФТ СЕРВИС» (ООО «ЕФТ СЕРВИС»), ИНН 7717785073Адрес: 127015, г. Москва, ул. Новодмитровская, д. 2, корп. 2
Тел./факс: +7 (495) 215-0087
E-mail: service@eftgroup.ru
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Электропитание аппаратуры осуществляется от внешнего источника питания или встроенной аккумуляторной батареи.
На передней панели корпуса аппаратуры расположен блок управления, а именно -сенсорный дисплей, индикатор приема спутниковых сигналов и индикатор состояния/приема данных.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1C/A, L2, L2C, L2E, L5; GLONASS: L1C/A, L1P, L2C/A, L2P, L3 CDMA; Galileo: E1, E5A, E5B, E5AltBOC, E6; Beidou: B1, B2, B3; SBAS: L1C/A, L5, QZSS: L1C/A, L1SAIF, L1C, L2C, L5, LEX; IRNSS: L5; MSS L-Band; EFT xFix.
Заводской номер аппаратуры в числовом формате типографским способом указывается на маркировочной наклейке, расположенной на нижней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунке 1.
Общий вид маркировочной наклейки и схема пломбирования представлены на рисунке 2.
а) б)Рисунок 1 - Общий вид аппаратуры:
а) вид со стороны панели управления; б) вид со стороны верхней части корпуса
Место нанесения пломбировки
-
л
Место нанесения заводского номера

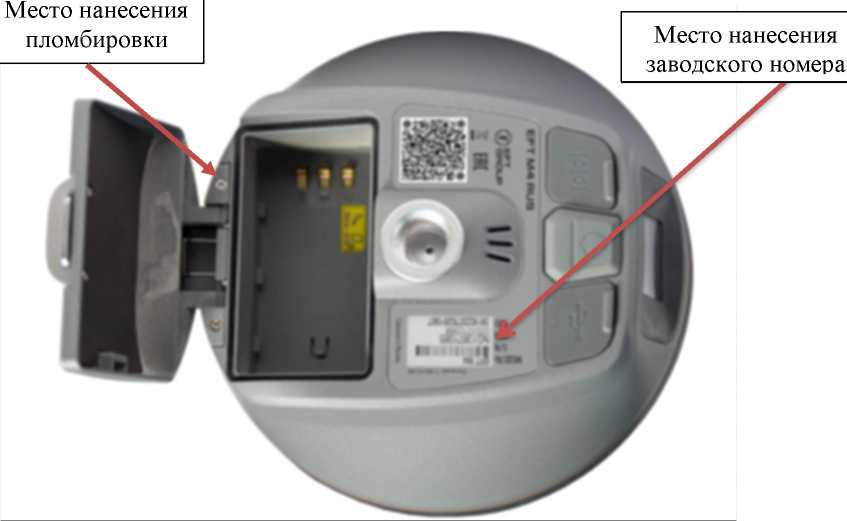

Рисунок 2 - Общий вид маркировочной наклейки и схема пломбирования
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием одного из крепёжных винтов под аккумуляторной крышкой. Место пломбировки от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 2.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Аппаратура геодезическая спутниковая EFT M4 RUS |
- |
1 шт. |
Зарядное устройство |
- |
1 шт. |
Кейс для переноски |
- |
1 шт. |
Аккумуляторная батарея |
- |
2 шт. |
Внешняя УКВ антенна |
- |
1 шт. |
Внешняя GSM антенна |
- |
1 шт. |
Коммуникационный кабель |
- |
1 шт. |
Коммуникационный кабель OTG |
- |
1 шт. |
Руководство по эксплуатации (на электронном носителе) |
EFT M4 RUST'J |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений длины базиса, м |
от 0 до 30000 |
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм:
|
±2<2,5+0,540’6<D) ±2<5,0+0,540’6<d) ±2<5,0+0,540’6<D) ±2<10,0+0,840’6<D) ±2<250+T10’6<D) ±2<500+140’6<d) |
Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,95) в режиме «Автономный», мм:
|
±2000 ±3000 |
Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах, мм:
|
2,5+0,540’6<D 5,0+0,540’6<D 5,0+0,540’6<D 10,0+0,840’6<D 250+T10’6<D 500+T10’6<D |
Допускаемая средняя квадратическая погрешность измерений координат в режиме «Автономный», мм:
|
1000 1500 |
где D - измеряемое расстояние в мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип приёмника |
Многочастотный, многосистемный |
Количество каналов |
336/866/1440 |
Тип антенны |
Внешняя |
Режимы измерений |
«Статика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGNSS)», «Автономный» |
Диапазон рабочих температур, °С |
от -45 до +65 |
Напряжение источника питания постоянного тока, В:
|
от 6 до 28 7,4 |
Габаритные размеры (ДиаметрхВысота), мм, не более |
158x98 |
Масса, кг, не более |
1,3 |
