Номер по Госреестру СИ: 87644-22
87644-22 Приборы виброизмерительные
(АГАТ-2)
Назначение средства измерений:
Приборы виброизмерительные АГАТ-2 (далее - приборы) предназначены для измерений параметров вибрации (виброускорения, виброскорости, виброперемещения) и частоты вращения узлов промышленного оборудования.
Внешний вид.
Приборы виброизмерительные
Рисунок № 1
Внешний вид.
Приборы виброизмерительные
Рисунок № 2
Внешний вид.
Приборы виброизмерительные
Рисунок № 3
Внешний вид.
Приборы виброизмерительные
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) приборов виброизмерительных АГАТ-2 служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов приборов. Программное обеспечение представляет собой сервисную программу, которая поставляется совместно с приборами.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять алгоритмы работы программы, установленной изготовителем при выпуске модулей из производства, а также в процессе технического сопровождения на всех стадиях жизненного цикла. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AGM1006.FLS |
Номер версии (идентификационный номер) ПО |
не ниже 1.06 |
Цифровой идентификатор ПО |
1B54C7892 D83B2349 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель блока измерительного БИ160 методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Методика выполнения измерений при совместной работе модуля с первичными преобразователями» руководства по эксплуатации AGT2.000 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 26.51.66-103-54981193-21 Приборы виброизмерительные АГАТ-2. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)
ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. Муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, этаж 2, пом. 01
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Изготовитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. Муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, этаж 2, пом. 01
Адрес производства: 109052, г. Москва, ул. Смирновская, д. 25, стр. 12 Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. Муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, этаж 2, пом. 01
Телефон: +7 (495) 223-04-20
E-mail: diamech@diamech.ru
Принцип действия приборов основан на аналого-цифровом преобразовании выходных сигналов первичных преобразователей вибрации и частоты вращения и последующей их обработке.
Приборы состоят из двухканального блока измерительного БИ160 и преобразователя частоты вращения лазерного КР-020л.
В канале измерений параметров вибрации в качестве первичных преобразователей могут использоваться акселерометры - пьезоэлектрические вибропреобразователи со встроенным усилителем заряда (в состав приборов не входят).
Двухканальный блок измерительный БИ160 включает перестраиваемые фильтры нижних и верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор, в котором производятся быстрое преобразование Фурье и вычислительные операции.
Питание приборов может осуществляться от внутренних аккумуляторов или от сетевого блока питания. Энергонезависимая память приборов позволяет хранить записанные результаты измерений практически неограниченное время. В качестве дисплея используется цветной жидкокристаллический индикатор с разрешением 320x480 точек с регулируемой подсветкой и настройкой контрастности.
Общий вид приборов виброизмерительных АГАТ-2 представлен на рисунках 1 и 2, а общий вид преобразователя частоты вращения лазерного КР-020л представлен на рисунке 3. Приборы не подлежат пломбированию.
Заводские (серийные) номера приборов виброизмерительных АГАТ-2 в числовом формате наносятся на маркировочную табличку на задней панели корпуса методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения

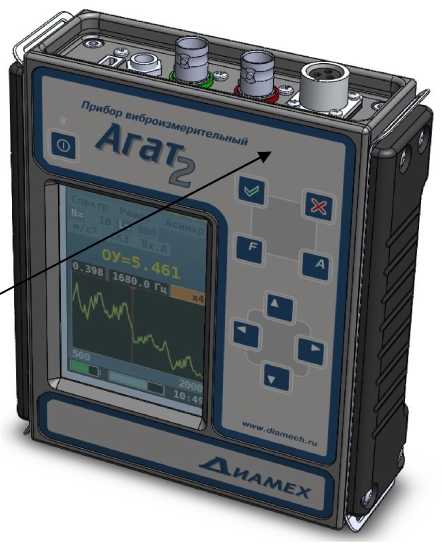

Рисунок 1 - Общий вид приборов виброизмерительных АГАТ-2 (вид спереди)
заводского
(серийного) номера
АГАТ-2

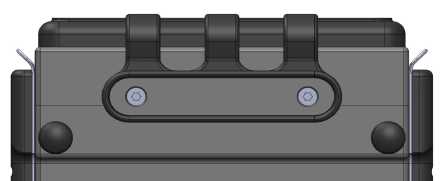

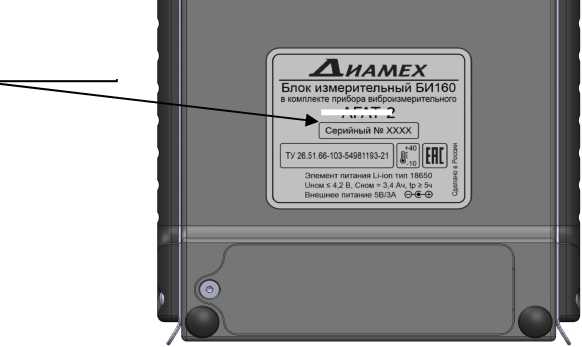

Рисунок 2 - Общий вид приборов виброизмерительных АГАТ-2 (вид со стороны маркировочной таблички)

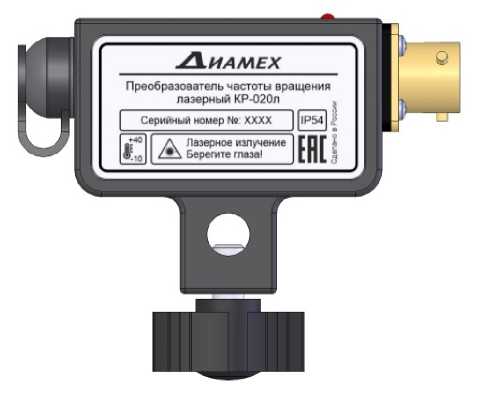

Рисунок 2 - Общий вид преобразователя частоты вращения лазерного КР-020л
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон входного напряжения переменного тока, мВ |
±5000 |
Диапазоны измерений амплитудного значения виброускорения на базовой частоте 159,2 Гц, м/с2: при коэффициенте преобразования 100 мВ/(м-с-2) при коэффициенте преобразования 10 мВ/(м-с-2) |
от 0,01 до 50 (*) от 0,1 до 500 |
Диапазоны измерений амплитудного значения виброскорости на базовой частоте 159,2 Гц, мм/с при коэффициенте преобразования 100 мВ/(м-с-2) при коэффициенте преобразования 10 мВ/(м-с-2) |
от 0,01 до 50 (*) от 0,1 до 500 |
Диапазоны измерений размаха виброперемещения на базовой частоте 39,8 Гц, мкм при коэффициенте преобразования 100 мВ/(м-с-2) при коэффициенте преобразования 10 мВ/(м-с-2) |
от 0,32 до 1600 (*) от 3,2 до 15990 |
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в нормальных условиях измерений, % |
±3 |
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в диапазоне рабочих температур окружающей среды, % |
±4 |
Диапазоны рабочих частот, Гц:
|
от 2 до 10000 (*) от 2 до 2000 (*) от 2 до 200 |
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты, %:
|
±3 ±10 |
Диапазон измерений частоты вращения, об/мин (Гц) |
от 30 до 9000 (от 0,5 до 150) |
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1,2 + 0,0025-n), где n - частота вращения, об/мин |
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 |
Примечание: (*) Указаны максимально возможные значения. Действительные значения для каждого образца определяются техническим заданием заказчика и приводятся в паспорте; Fн и Fв - нижнее и верхнее значения диапазона рабочих частот, соответственно. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: температура окружающей среды, °С
|
от -10 до +40 от -10 до +50 |
Г абаритные размеры (длина* высота х ширина), мм, не более
|
159*123*44 115*77*23 |
Масса, г, не более
|
600 135 |
