Номер по Госреестру СИ: 87603-22
87603-22 Системы измерительные газоаналитические многофункциональные
(Mirax GS)
Назначение средства измерений:
Системы измерительные газоаналитические многофункциональные Mirax GS (далее по тексу - системы), предназначены для измерений и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как керосин, бензин, дизельное топливо), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах, и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Внешний вид.
Системы измерительные газоаналитические многофункциональные
Рисунок № 1
Внешний вид.
Системы измерительные газоаналитические многофункциональные
Рисунок № 2
Внешний вид.
Системы измерительные газоаналитические многофункциональные
Рисунок № 3
Внешний вид.
Системы измерительные газоаналитические многофункциональные
Рисунок № 4
Внешний вид.
Системы измерительные газоаналитические многофункциональные
Рисунок № 5
Внешний вид.
Системы измерительные газоаналитические многофункциональные
Рисунок № 6
Внешний вид.
Системы измерительные газоаналитические многофункциональные
Рисунок № 7
Внешний вид.
Системы измерительные газоаналитические многофункциональные
Рисунок № 8
Внешний вид.
Системы измерительные газоаналитические многофункциональные
Рисунок № 9
Программное обеспечение
Системы имеют встроенное программное обеспечение (далее по тексту - ПО) контроллера, разработанное изготовителем. ПИП имеет свое встроенное ПО.
ПО ПИП осуществляет функции, указанные в соответствующих эксплуатационных документах.
ПО контроллеров осуществляет следующие функции:
-
• пересчет аналогового сигнала, полученного от первичных преобразователей, используемых в системе в величину концентрации содержания определяемого компонента;
-
• отображение результатов измерений на дисплее;
-
• передачу результатов измерений по цифровому интерфейсу;
-
• изменение настраиваемых параметров;
• сигнализацию при сработке пороговых значений;
• контроль общих неисправностей.
ПО контроллеров реализует:
• непрерывный контроль за концентрацией содержания определяемого компонента в воздухе рабочей зоны и сравнение её с пороговыми уставками;
• непрерывную связь со всеми модулями, входящими в систему и контроль за статусами работы каждого модуля;
• Цифро-аналоговые преобразования или аналого-цифровое преобразование в зависимости от способа подключения ПИП.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
ПО контроллеров не оказывает влияния на метрологические характеристики ПИП и системы в целом.
Идентификационные данные для ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
Mirax GS-01 |
Mirax GS-02 |
Mirax GS-03 | |
Идентификационные наименование ПО |
GS-01.hex |
GS-02.hex |
GS-03.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1.00 | ||
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 документа «РУСГ.411711.001РЭ Системы измерительные газоаналитические многофункциональные Mirax GS. Mirax GS-01. Руководство по эксплуатации», «РУСГ.411711.002РЭ Системы измерительные газоаналитические многофункциональные Mirax GS. Mirax GS-02. Руководство по эксплуатации», «РУСГ.411711.003РЭ Системы измерительные газоаналитические многофункциональные Mirax GS. Mirax GS-03. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.53-004-24060426-2022 Системы измерительные газоаналитические многофункциональные Mirax GS. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Миракс» (ООО «Миракс»)
ИНН 5920040229
Адрес: 617764, Россия, Пермский край, г. Чайковский, ул. Ленина, дом 61а, офис 501 Телефон (факс): +73422598855
Web-сайт: mirax-safety.com
E-mail: info@mirax-safety.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
ИНН 5029124262
Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, эт. 4, пом. I, ком. 28 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Миракс» (ООО «Миракс»)ИНН 5920040229
Адрес: 617764, Россия, Пермский край, г. Чайковский, ул. Ленина, дом 61а, офис 501 Телефон (факс): +73422598855
Web-сайт: mirax-safety.com
E-mail: info@mirax-safety.com
Изготовители Общество с ограниченной ответственностью «Миракс» (ООО «Миракс»)
ИНН 5920040229
Адрес: 617764, Россия, Пермский край, г. Чайковский, ул. Ленина, дом 61а, офис 501 Телефон (факс): +73422598855
Web-сайт: mirax-safety.com
E-mail: info@mirax-safety.com
Принцип действия систем определяется входящими в его состав первичными измерительными преобразователями:
-
- Термокаталитические, основанные на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора;
-
- Электрохимические, основанные на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
-
- Инфракрасные, основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
-
- Фотоионизационные, основанные на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа.
-
- Полупроводниковые, основанные на определении изменения электрического сопротивления полупроводникового элемента, вызванного адсорбцией на нем молекул определяемого газа.
Системы представляют из себя контроллер и ПИП, которые в сборе являются измерительным каналом.
Системы выпускаются в трех модификациях:
-
1) Mirax GS-01 - модульная, многоканальная;
-
2) Mirax GS-02 - одноканальная система, имеет четыре исполнения:
-
- GS-02-I-D - Прием и обработка аналогового выходного сигнала 0/4.. .24 мА, крепление на DIN-рейку;
-
- GS-02-I-K - Прием и обработка аналогового выходного сигнала 0/4.24 мА, крепление в стойку 19'';
-
- GS-02-U-D - Прием и обработка аналогового милливольтового сигнала мостовой измерительной схемой на постоянном токе, крепление на DIN-рейку;
-
- GS-02-U-K - Прием и обработка аналогового милливольтового сигнала мостовой измерительной схемой на постоянном токе, крепление в стойку 19''.
-
3) Mirax GS-03 - многоканальная.
В состав системы Mirax GS-01 входит контроллер и ПИП.
Корпус контроллера выполнен в виде корпуса для установки в стандартную 19” стойку и имеет блочно-модульную структуру. До 8 каркасов могут быть объединены в одну стойку. К одной системе Mirax GS-01 могут быть подключены до 32 первичных измерительных преобразователей (датчиков), всего до 247 датчиков на одну стойку системы.
Контроллер системы Mirax GS-01 предназначен для:
-
• приема и обработки аналоговых выходных сигналов, например милливольтовый сигнал термокаталитических датчиков или стандартизированный 0/4.. .24 мА;
-
• передачу обработанных цифровых данных по интерфейсам: Ethernet (Modbus RTU), RS485 (Modbus RTU) и Bluetooth;
-
• оповещения световой и звуковой сигнализацией о возникших неисправностях и превышении установленных пороговых значений;
-
• управления внешними устройствами с помощью модуля управления реле (RCM), замыкая и размыкая «сухие» контакты реле.
-
• хранения архива измерений по каждому каналу;
-
• беспроводной передачи (частота 2,4 ГГ или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE) (опционально);
В состав контроллера могут входить:
PIM (Potential Input Module) - Модуль Аналогового Входа (потенциальный) -обеспечивает точно заданный ток измерительного моста с подключенным сенсором, снимает и усиливает дифференциальное значение этого моста, и преобразовывает в цифровое значение, нормированное в соответствии с калибровочными характеристиками.
CIM (Current Input Module) - Модуль Аналогового Входа (токовый) - обеспечивает подключение и управление токовой петлей 0/4.24 мА.
RCM (Relay Control Module) - Модуль Управления Релейный - предназначен для управления исполнительными устройствами и представляет из себя электромагнитные реле, управляемые по цифровому интерфейсу.
CPM (Central Processing Module) - Центральный Процессорный Модуль - предназначен:
-
• сохранять информации об измерениях каждого канала системы;
-
• обеспечивать доступ к данным внешним запросам по RS485;
-
• обеспечивать доступ к данным внешним запросам по Ethernet;
-
• обеспечивать доступ к данным внешним запросам по Bluetooth;
-
• обеспечивать возможность конфигурирование и обслуживания по Bluetooth;
-
• формировать и сохранять данные архива на съемный носитель;
-
• отображать информацию по каждому каналу и сводную диаграмму по всем каналам крейта;
-
• обеспечивать конфигурирование и обслуживание системы посредством сенсорного экрана;
-
• обеспечивать контроль цепи питания и переключение на резервное питание (АКБ поставляются опционально по дополнительному заказу)
DCM (Display and Control Module) - Модуль Индикации и Управления - предназначен:
-
• собирать информацию со всех PIM, CIM и RCM для передачи в CPM;
-
• управлять звуковой сигнализацией;
-
• управлять светодиодной индикацией;
-
• управлять внешним интерфейсом CAN для объединения нескольких крейтов в систему;
• управлять RCM согласно установленным порогам.
CRM (Common Relay Module) - Общий Релейный Модуль - предназначен для управления исполнительными устройствами и подключения Mirax GS-01 к сети 24В.
В состав системы Mirax GS-02 исполнений GS-02-I-D и GS-02-U-D входит контроллер и ПИП.
Конструктивно корпус контроллера исполнений GS-02-I-D и GS-02-U-D выполнен в виде корпуса для крепления на DIN-рейку, к которому подключается ПИП.
В состав системы Mirax GS-02 исполнений GS-02-I-K и GS-02-U-K входит контроллер и ПИП.
Конструктивно системы Mirax GS-02 исполнений GS-02-I-K и GS-02-U-K выполнены в виде слотов, которые устанавливаются в стандартную 19” стойку и имеет блочно-модульную структуру. В один корпус могут устанавливаться 9 контроллеров при наличии блока питания и модуля архива данных (далее - DAM) или 12 контроллеров без установки модуля архива данных.
Контроллер системы Mirax GS-02 предназначен для:
-
• приема и обработки аналоговых выходных сигналов ПИП, например, милливольтовый сигнал термокаталитических датчиков в системах исполнений GS-02-U-D и GS-02-U-K или стандартизированный 0/4.. .24 мА в системах исполнений GS-02-I-D и GS-02-I-K;
-
• передачу обработанных цифровых данных по интерфейсам: RS485 (Modbus RTU) и Bluetooth;
-
• оповещения световой и звуковой сигнализацией о возникших неисправностях и превышении установленных пороговых значений;
-
• управления внешними устройствами с помощью реле, замыкая и размыкая «сухие» контакты реле (Порог 1, Порог 2, Порог 3/Авария)
-
• питание датчиков 24В (для GS-02-I)
-
• передачу 0/4.24 мА, преобразованного в зависимости от запрограммированного в контроллере диапазона измерений или показаний.
В состав системы Mirax GS-02 может входить DAM (Data Arhive Module) модуль архива данных. DAM имеет два исполнения: крепление на DIN-рейку (Mirax GS-02-DAM-D) и в стойку 19'' (Mirax GS-02-DAM-K).
DAM (Data Arhive Module) - Модуль Архива Данных - предназначен:
-
• управлять модулями, входящими в систему по цифровому интерфейсу RS485;
-
• оповещать звуковой сигнализацией;
-
• оповещать светодиодной индикацией;
-
• обеспечивать возможность конфигурирование и обслуживания;
-
• формировать и сохранять данные архива на съемный носитель (SD-карта);
-
• управлять внешними устройствами с помощью реле, замыкая и размыкая «сухие» контакты реле (Порог 1, Порог 2, Порог 3, Авария), только Mirax GS-02-DAM-D;
-
• для беспроводной передачи (частота 2,4 ГГ или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE) (опционально);
-
• отображать текущую концентрацию по каждому каналу.
В состав системы Mirax GS-03 входит контроллер и ПИП.
Конструктивно корпус системы Mirax GS-03 выполнен в виде корпуса с креплением на DIN-рейку. К одной системе могут быть подключены одновременно до 8 ПИП по аналоговому выходному сигналу и до 247 ПИП по цифровому сигналу RS485.
Контроллер системы Mirax GS-03 предназначен для:
-
• приема и обработки аналоговых выходных сигналов ПИП (8 каналов) 0/4.24 мА;
-
• передачи обработанных цифровых данных по интерфейсам: RS485 (Modbus RTU), Ethernet и Bluetooth;
-
• приема и обработки сигнала от ПИП по RS485;
• оповещения световой и звуковой сигнализацией о возникших неисправностях и превышении установленных пороговых значений;
• управления внешними устройствами с помощью реле, замыкая и размыкая «сухие»
контакты реле (Порог 1, Порог 2, Порог 3, Авария);
• питания датчиков 24В;
• беспроводной передачи (частота 2,4 ГГ или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE) (опционально);
• передачи 0/4.. .24 мА, преобразованного в зависимости от запрограммированного в контроллере диапазона измерений или показаний.
Управление системой можно осуществлять с помощью ПО, поставляется по отдельному запросу (опция).
В качестве ПИП утвержденного типа могут используются:
-
1. Газоанализаторы стационарные ATOM, рег. № 84673-22;
-
2. Газоанализаторы стационарные AXIOM, рег. № 86018-22;
-
3. Газоанализаторы стационарные ДГС ЭРИС-ФИД, рег. № 65551-16;
-
4. Газоанализаторы стационарные ДГС ЭРИС-ФИД М, рег. № 81047-21;
-
5. Газоанализаторы стационарные Advant, рег. № 81093-20;
-
6. Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230, рег. № 61055-15;
-
7. Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М, рег. № 54782-13;
-
8. Газоанализаторы серии Sensepoint, рег. № 81658-21;
-
9. Газоанализаторы стационарные ИГМ-12М, рег. № 75198-19;
-
10. Газоанализаторы стационарные ИГМ-13М, рег. № 72341-18;
-
11. Газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э, рег. № 71045-18;
-
12. Газоанализаторы стационарные ИГМ-11, рег. № 70204-18;
-
13. Газоанализаторы стационарные ИГМ-12 и ИГМ-13, рег. № 66815-17;
-
14. Газоанализаторы стационарные оптические СГОЭС модификации СГОЭС, СГОЭС-М, СГОЭС-М11, рег. № 65884-16;
-
15. Газоанализаторы стационарные оптические СГОЭС мод. СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2, рег. № 59942-15;
-
16. Газоанализаторы стационарные оптические СГОЭС-3, рег. № 82420-21;
-
17. Газоанализаторы трассовые ТГАЭС и ТГАЭС-М, рег. № 76014-19;
-
18. Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 (мод. ССС-903, ССС-903М), рег. № 69131-17;
-
19. Газоанализаторы ОПТИМУС, рег. № 78684-20;
-
20. Газоанализаторы оптические стационарные ОГС-ПГП/М, рег. № 74126-19.
В качестве ПИП не утвержденного типа могут использоваться:
-
1. Газоанализаторы стационарные SIGNAL;
-
2. Датчики серии 47K модификации 47K-PRP и 47K-HT-PRP;
-
3. Датчик ERIS XS, типов ERIS XS, ERIS XS HT;
-
4. Взрывозащищенный датчик АПИ5.132.039 из состава Сигнализаторов СТМ10.
Нанесение знака поверки и пломбировки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится наклеиванием этикетки в месте, указанном на рисунке 1 и 2.
Общий вид контроллеров, с указанием места нанесения заводского номера приведены на рисунке 1.
Общий вид ПИП не утвержденного типа, с указанием места нанесения заводского номера приведены на рисунке 2.
а) Контроллер системы Mirax GS-01
Место нанесения заводского номера
mimX
GS01
Место нанесения заводского номера

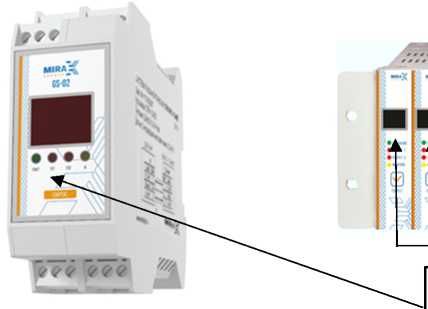

б) Контроллер системы Mirax
GS-02 крепеж на DIN-рейку
в) Контроллер системы Mirax GS-02 крепеж в стойку 19”
Место нанесения заводского номера
г) Контроллер системы Mirax GS-03
Рисунок 1 - Общий вид контроллеров с указанием места нанесения заводского номера
Место нанесения заводского номера

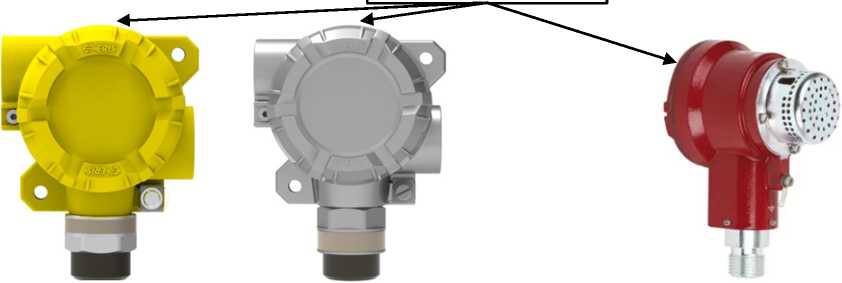

б) Датчики серии 47K модификации 47K-PRP и 47K-HT-PRP
а) Газоанализаторы стационарные SIGNAL
Место нанесения
заводского номера
в) Датчик ERIS XS, типов ERIS XS, ERIS XS HT в алюминиевом и стальном корпусе
г) Взрывозащищенный датчик АПИ5.132.039 из состава Сигнализаторов СТМ10
Рисунок 2 - Общий вид ПИП не утвержденного типа с указанием места нанесения заводского номера
Таблица 43 -
Наименование |
Обозначение |
Количество |
Система измерительная газоаналитическая многофункциональная Mirax GS |
в соответствии с заказом |
1 шт. |
Наименование |
Обозначение |
Количество |
Руководство по эксплуатации |
РУСГ.411711.001РЭ - Mirax GS-01 РУСГ.411711.002 РЭ - Mirax GS-02 РУСГ.411711.003 РЭ - Mirax GS-03 |
1 экз.1) |
Паспорт |
РУСГ.411711.001ПС - Mirax GS-01 РУСГ.411711.002 ПС - Mirax GS-02 РУСГ.411711.003 ПС - Mirax GS-03 |
1 экз. |
Эксплуатационная документация на компоненты системы |
Согласно комплекту поставки | |
1) - Один экземпляр на партию. |
