Сведения о средстве измерений: 87588-22 Газоанализаторы стационарные

Номер по Госреестру СИ: 87588-22
87588-22 Газоанализаторы стационарные
(ИКГС-ВР42-G)

Назначение средства измерений:
Газоанализаторы стационарные ИКТС-ВР42-Ст (далее - газоанализаторы) предназначены для измерения довзрывоопасных концентраций метана и пропана в воздухе рабочей зоны, а также для передачи измерительной информации внешним устройствам в аналоговой и цифровой форме и выдачи управляющего воздействия на исполнительное устройство.

сертификация программного обеспечения
Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1

Общие сведения

Дата публикации - 13.12.2022
Срок свидетельства - 12.12.2027
Номер записи - 189589
ID в реестре СИ - 1404368
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ИКГС-ВР42-G, ИКГС-ВР42 (исполнение G), ИКГС-BP42-G, ИКГС-BP-42-G, Газоанализатор стационарный ИКГС-BP42-G, Газоанализатор стационарный ИКГС-BP-42-G,

Производитель

Изготовитель - Акционерное общество "СибурТюменьГаз" (АО "СибурТюменьГаз")
Страна - РОССИЯ
Населенный пункт - г. Нижневартовск
Уведомление о начале осуществления предпринимательской деятельности -

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 482
Выдано извещений - 6
Кол-во периодических поверок - 16
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3141 от 2022.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Газоанализаторы стационарные (ИКГС-ВР42-G)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "СибурТюменьГаз" (АО "СибурТюменьГаз")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87588-22
12.12.2027
Газоанализаторы стационарные, ИКГС-ВР42-G
Акционерное общество "СибурТюменьГаз" (АО "СибурТюменьГаз") (РОССИЯ г. Нижневартовск)
ОТ
МП
1 год

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы стационарные (ИКГС-ВР42-G)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "СИБУРТЮМЕНЬГАЗ"
(RA.RU.312772)
  • ИКГС-BP-42-G
  • Газоанализатор стационарный ИКГС-BP-42-G
  • ИКГС-ВР42-G
  • ИКГС-BP42-G
  • ИКГС-ВР42 (исполнение G)
  • Газоанализатор стационарный ИКГС-BP42-G
  • 482 115 466 16 6 482 466 16

    Стоимость поверки Газоанализаторы стационарные (ИКГС-ВР42-G)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем. Встроенное ПО обеспечивает непрерывное автоматическое измерение концентрации, контроль за превышением установленных пороговых значений, непрерывную самодиагностику аппаратной части газоанализатора, преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым и беспроводным каналам связи.

    Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    IKGS G.bin

    Номер версии (идентификационный номер) ПО, не ниже

    1.3

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом

    Лист № 4

    Всего листов 5

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 9-12 документа «ИКТС.ВР42.Ст.РЭ Газоанализаторы стационарные ИКГС-ВР42-О Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

    ТУ 26.51.53-001-14868831-2021 Газоанализаторы стационарные ИКГС-ВР42-G.Технические условия.

    Правообладатель

    Акционерное Общество «СибурТюменьГаз» (АО «СибурТюменьГаз»)

    ИНН 7202116628

    Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Омская, д. 1

    Телефон: +7 (3466) 494203

    Web-сайт: https://www.sibur.ru/SiburTumenGaz

    E-mail: info@stg.sibur.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    ИНН 5029124262
    Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28
    Телефон: +7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Правообладатель

    Акционерное Общество «СибурТюменьГаз» (АО «СибурТюменьГаз»)
    ИНН 7202116628
    Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Омская, д. 1
    Телефон: +7 (3466) 494203
    Web-сайт: https://www.sibur.ru/SiburTumenGaz
    E-mail: info@stg.sibur.ru
    Изготовители Акционерное Общество «СибурТюменьГаз» (АО «СибурТюменьГаз»)
    ИНН 7202116628
    Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Омская, д. 1
    Телефон: +7 (3466) 494203
    Web-сайт: https://www.sibur.ru/SiburTumenGaz
    E-mail: info@stg.sibur.ru

    Принцип действия газоанализаторов - оптический, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент.

    Газоанализаторы представляют собой одноканальные стационарные автоматические приборы непрерывного действия.

    Конструктивно газоанализаторы состоят из корпуса, в котором помещен инфракрасный оптический сенсор, главный электронный блок, блок цифроаналогового преобразователя, блок радиосвязи, блок индикации, электронный модуль (плата коммутации и интерфейсов) и внешней коммуникации.

    Материал корпуса алюминий или нержавеющая сталь (опционально) в черном или синем цвете.

    На лицевой панели газоанализатора расположен цифровой дисплей (температура работы до минус 40 °С) для отображения следующей информации: концентрация измеряемой среды, единицы измерения, мощность сигнала радиоантенны, статус работы устройства, символы достижения пороговой концентрации, диагностические коды ошибок, номер устройства или тэг.

    Способы отбора пробы - диффузионный.

    Газоанализаторы обеспечивают выполнение следующих функций:

    • - выдачу унифицированного токового сигнала (4-20) мА, пропорционального измеряемой объёмной доле газов;

    • - передачу цифровых сигналов по протоколам, HART и LoRaWAN (цифровой, беспроводной протокол), для передачи данных об измеренных значениях в режиме реального времени.

    Газоанализаторы могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, наносится методом термической печати на маркировочную табличку в месте, указанном на рисунке 1.

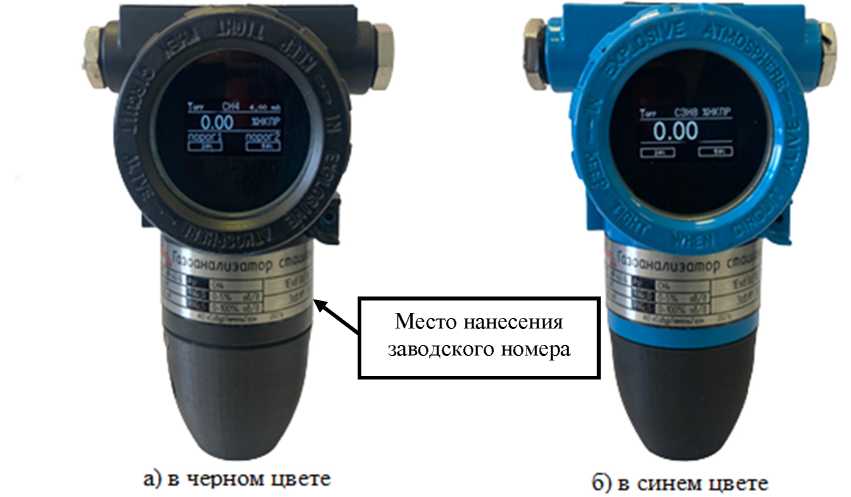

    Общий вид газоанализаторов стационарных MKrC-BP42-G с указанием места нанесения заводского номера приведены на рисунке 1.

    Внешний вид. Газоанализаторы стационарные (ИКГС-ВР42-G), http://oei-analitika.ru

    а/НЮДОС

    алиэа/пс;

    а) в черном цвете

    Ж»;

    6) в синем цвете

    Место нанесения заводского номера

    места нанесения заводского номера

    Рисунок 1 - Общий вид газоанализаторов стационарных MKrC-BP42-G с указанием


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Газоанализатор стационарный ИКТС-ВР42-Ст

    -

    1 шт.

    Паспорт

    ИКТС.ВР42.Ст.11С

    1 экз.

    Руководство по эксплуатации

    ИКТС.ВР42.Ст.РЭ

    1 экз.1-*

    Крепление

    -

    1 шт.

    Кабельный ввод

    -

    1 шт.

    Заглушка

    -

    1 шт.

    1) - Один экземпляр на партию из десяти газоанализаторов, но не менее одного экземпляра на поставку.


    Таблица 2 - Основные метрологические характеристики

    Определяемый компонент

    Модификация сенсора

    Диапазон измерений объемной доли определяемого компонента

    Пределы допускаемой основной абсолютной погрешности

    Метан (CH4)

    MIPEX-02-1-II-1.1A (11)

    от 0 до 100 % НКПР^ (от 0 до 4,4 %)

    ±5 % НКПР

    ±0,22 %)

    Пропан (C3H8)

    MIPEX-02-2-II-1.1 A (71)

    от 0 до 100 % НКПР (от 0 до 1,7 %)

    ±5 % НКПР

    (±0,085 % )

    1) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК

    31610.20-1-2020;

    Время установления показаний по уровню То,9 не более 60 секунд.

    Таблица 3 - Дополнительные метрологические характеристики

    Наименование характеристики

    Значение

    Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

    0,5

    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности

    ±0,5

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока, В

    от 12 до 32

    Потребляемая мощность, В-А, не более

    3,6

    Габаритные размеры (ширинахдлинахвысота), мм, не более

    240х170х130

    Масса, кг, не более

    3,5

    Условия эксплуатации:

    - температура окружающей среды, °C:

    от -55 до +60

    - относительная влажность, %

    от 20 до 96

    - атмосферное давление, кПа

    от 80 до 120

    Время прогрева, секунд, не более

    120

    Средний срок службы, лет

    15

    Средняя наработка на отказ, ч

    35000

    Маркировка взрывозащиты

    1Ex d [ia Ga] IIC T6 Gb X

    Степень защиты IP по ГОСТ 14254-2015

    IP 67
