Номер по Госреестру СИ: 87543-22
87543-22 Комплексы автоматизированные актинометрические
(МКС-М6А)
Назначение средства измерений:
Комплексы автоматизированные актинометрические МКС-М6А (далее -комплексы МКС-М6А) предназначены для автоматических измерений скорости воздушного потока, продолжительности солнечного сияния, прямой, суммарной, отраженной, рассеянной энергетической освещенности солнечным излучением (солнечной радиации) и радиационного баланса.
Внешний вид.
Комплексы автоматизированные актинометрические
Рисунок № 1
Внешний вид.
Комплексы автоматизированные актинометрические
Рисунок № 2
Программное обеспечение
Комплексы МКС-М6А имеют автономное программное обеспечение (ПО), состоящее из «АРМ оператора ААК» и «AAKAgent», предназначенные для отображения и хранения результатов измерений на ПК, обработки измерительной информации от первичных измерительных преобразователей и выдачи информации в линию связи.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
AAKAgent |
«АРМ оператора ААК» |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.0 |
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на табличку, располагаемую на верхней панели модуля центрального устройства и на титульный лист руководства по эксплуатации типографским способом. Место нанесения знака утверждения типа СИ приведено на рисунке 1.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «использование по назначению» Руководства по эксплуатации «Комплексы автоматизированные актинометрические МКС-М6А» ЯКИН.411713.721 РЭ.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2815;
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
Технические условия ЯКИН.411713.721 ТУ «Комплексы автоматизированные актинометрические МКС-М6А».
ПравообладательАкционерное общество «Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)
ИНН 7727004113
Юридический адрес: 105066 г. Москва, вн.тер.г. Муниципальный округ
Басманный, ул. Доброслободская, д. 5, помещ. I, этаж/ком. 2/17Д
Web-сайт: www.lanit.ru
E-mail: lanit@lanit.ru
Телефон (факс): (495) 967 66 50, (495) 967 66 50
Изготовитель
Акционерное общество «Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)ИНН 7727004113
Адрес осуществления деятельности: 105066 г. Москва, вн.тер.г. Муниципальный округ Басманный, ул. Доброслободская, д. 5, помещ. I, этаж/ком. 2/17Д.
Юридический адрес: 105066 г. Москва, вн.тер.г. Муниципальный округ Басманный, ул. Доброслободская, д. 5, помещ. I, этаж/ком. 2/17Д
Web-сайт: www.lanit.ru
E-mail: lanit@lanit.ru
Телефон (факс): (495) 967 66 50, (495) 967 66 50
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)ИНН 7727004113
Юридический адрес: 105066 г. Москва, вн.тер.г. Муниципальный округ
Басманный, ул. Доброслободская, д. 5, помещ. I, этаж/ком. 2/17Д
Web-сайт: www.lanit.ru
E-mail: lanit@lanit.ru
Телефон (факс): (495) 967 66 50, (495) 967 66 50
Принцип действия комплексов МКС-М6А основан на измерении метеорологических параметров первичными измерительными преобразователями с последующим преобразованием в цифровой код и выдачей результатов измерений на устройствах отображения. Принцип действия первичных измерительных преобразователей (ПИП) основан:
-
- при измерении скорости воздушного потока - на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (механический преобразователь) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ультразвуковой преобразователь);
-
- при измерении продолжительности солнечного сияния - на регистрации времени воздействия солнечного излучения на фотодиод;
-
- при измерении энергетической освещенности - на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.
Конструктивно комплексы МКС-М6А выполнены по модульному принципу и включают в себя модуль центрального устройства и измерительные каналы.
В модуле центрального устройства имеются блок регистрации и обработки измерительной информации (контроллер), средства связи, средства электрической защиты.
С помощью линий связи к модулю центрального устройства подключаются измерительные каналы с первичными измерительными преобразователями.
Комплексы МКС-М6А выпускаются с различным количеством первичных преобразователей. Количество и состав первичных преобразователей конкретного комплекса МКС-М6А указывается в его формуляре. Максимально возможное количество первичных преобразователей составляет 35 шт.
Заводской номер, состоящий из четырех цифр, двух заглавных букв и одной цифры, где первые четыре цифры - год производства, дефис, идентификатор партии, дефис, порядковый номер в партии наносится на шильдике бокса. Нанесение знака поверки на комплексы МКС-М6А не предусмотрено.
Пломбирование комплексов МКС-М6А не предусмотрено, для защиты от несанкционированного доступа имеются замки, расположение замков представлено на рисунке 1.
Общий вид комплексов МКС-М6А приведен на рисунке 2.

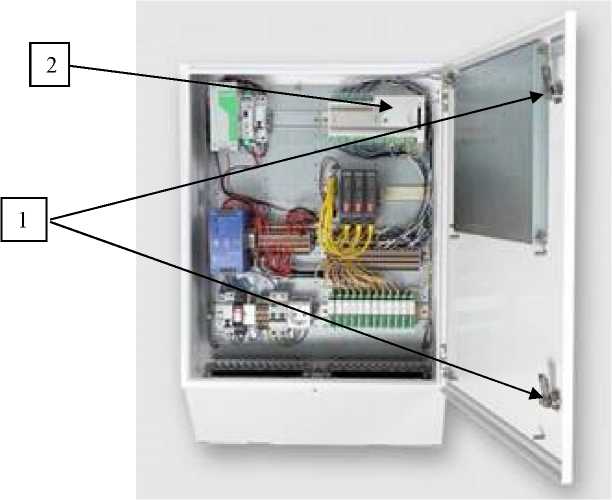

1 - Замки на корпусе модуля центрального устройства комплекса МКС-М6А 2 - Место нанесения заводского номера и знака утверждения типа СИ Рисунок 1 - Схема расположение замков

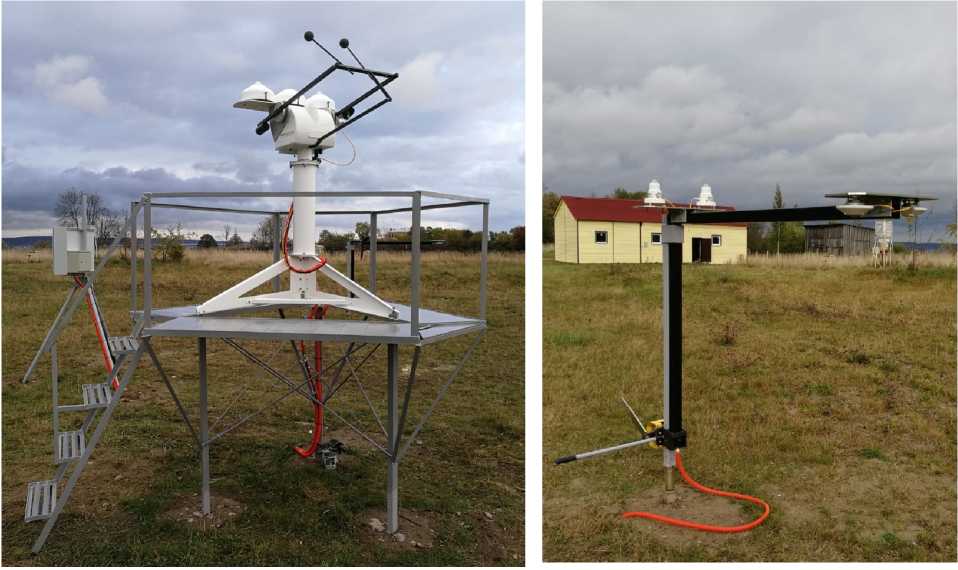

Рисунок 2 - Общий вид комплекса МКС-М6А
Таблица 4 - Комплектность комплексов МКС-М6А
Наименование |
Обозначение |
Количество |
Комплекс автоматизированный актинометрический |
МКС-М6А* |
1 |
Формуляр |
ЯКИН.411713.721 ФО |
1 |
Руководство по эксплуатации |
ЯКИН.411713.721 РЭ |
1 |
* Комплектация уточняется при заказе, осуществляется в соответствии с договором поставки |
Таблица 2 - Метрологические характеристики
Наименование ИК |
Наименование характеристики |
Значение |
ИК прямой энергетической освещенности |
Диапазон измерений прямой энергетической освещенности, кВт/м2 |
от 0,4 до 1,1 |
Пределы допускаемой относительной погрешности измерений прямой энергетической освещенности, % |
±4 | |
ИК суммарной, рассеянной и отраженной энергетической освещенности |
Диапазон измерений суммарной, рассеянной и отраженной энергетической освещенности, кВт/м2 |
от 0,01 до 1,6 |
Пределы допускаемой относительной погрешности измерений суммарной, рассеянной и отраженной энергетической освещенности, % |
±11 | |
ИК пр одолжительности солнечного сияния |
Диапазон измерений продолжительности солнечного сияния, ч |
от 0 до 24 |
Пределы допускаемой относительной погрешности измерений продолжительности солнечного сияния, % |
±10 | |
ИК радиационного баланса |
Диапазон измерений радиационного баланса, кВт/м2 |
от 0,01 до 1,6 |
Пределы допускаемой относительной погрешности измерений радиационного баланса, % |
±10 | |
ИК скорости воздушного потока |
Диапазон измерений скорости воздушного потока, м/с |
от 1 до 55 |
Пределы допускаемой погрешности измерений скорости воздушного потока: -абсолютной, в диапазоне от 1 до 5 м/с включ., м/с - относительной, в диапазоне св. 5 до 55 м/с, % |
±0,5 ±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Диапазон показаний приходящей и уходящей энергетической освещенности, Вт/м2 |
от 0,1 до 250 | ||
Параметры питания, от сети переменного тока:
|
от 187 до 244 от 49 до 51 | ||
Потребляемая мощность, Вт, не более |
25 | ||
Средняя наработка до отказа, не менее, ч |
10000 | ||
Средний срок службы, лет, не менее |
10 | ||
Габаритные размеры, мм, не более: |
длина |
ширина |
высота |
215 |
600 |
600 | |
Масса, кг, не более: |
20 | ||
Условия эксплуатации:
|
от -50 до +50 от 0 до 100 от 600 до 1100 |
