Номер по Госреестру СИ: 87389-22
87389-22 Установка поверочная трубопоршневая
(Сапфир МН-100-6,3-0,05)
Назначение средства измерений:
Установка поверочная трубопоршневая Сапфир МН-100-6,3-0,05 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке в качестве рабочего эталона при проведении исследований, испытаний, поверки и калибровки средств измерений объема жидкости в потоке и/или объемного расхода жидкости.
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 232
Внешний вид.
Установка поверочная трубопоршневая
Рисунок № 1
Внешний вид.
Установка поверочная трубопоршневая
Рисунок № 2
Внешний вид.
Установка поверочная трубопоршневая
Рисунок № 3
Notice: Undefined offset: 3 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 4 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 5 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 6 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 7 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 8 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 9 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Общие сведения
Дата публикации - 22.11.2022
Срок свидетельства -
Номер записи - 189422
ID в реестре СИ - 1403967
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Сапфир МН-100-6,3-0,05,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ")
Страна - РОССИЯ
Населенный пункт - г. Октябрьский, Республика Башкортостан
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2942 от 2022.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Установка поверочная трубопоршневая (Сапфир МН-100-6,3-0,05)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87389-22 |
Установка поверочная трубопоршневая, Сапфир МН-100-6,3-0,05 Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ") (РОССИЯ г. Октябрьский, Республика Башкортостан) |
ОТ МП |
1 год |
|
87390-22 |
Установка поверочная трубопоршневая, Сапфир МН-500-6,3-0,05 Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ") (РОССИЯ г. Октябрьский, Республика Башкортостан) |
ОТ МП |
1 год |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Кто поверяет Установка поверочная трубопоршневая (Сапфир МН-100-6,3-0,05)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Установка поверочная трубопоршневая (Сапфир МН-100-6,3-0,05)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 258
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 308
Сведения о методиках (методах) измерений
приведены в разделе «Устройство и работа» документа «Установки поверочные трубопоршневые Сапфир МН. Руководство по эксплуатации. ТПУ.00.00.000 РЭ».
Нормативные и технические документы
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 326
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 334
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 342
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Системнефтегаз» (ООО «СНГ») ИНН 0265033883
Адрес: 452601, Республика Башкортостан, г. Октябрьский, пр-д Островского, д. 10а
Телефон: +7 (34767) 3-43-60
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 301
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Изготовитель
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 367
Общество с ограниченной ответственностью «Системнефтегаз» (ООО «СНГ») ИНН 0265033883
Адрес: 452601, Республика Башкортостан, г. Октябрьский, пр-д Островского, д. 10а
Телефон: +7 (34767) 3-43-60
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 414
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 432
Испытательный центр
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 432
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 358
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 232
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.
ТПУ состоит из цилиндрического калиброванного участка, шарового поршня, сигнализаторов (детекторов) прохода, крана-манипулятора, камеры загрузки-выгрузки шарового поршня. Калиброванный участок ТПУ начинается от первого по потоку сигнализатора (детектора) и заканчивается вторым по потоку сигнализатором (детектором).
Тип исполнения ТПУ - передвижная (мобильная).
При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор (детектор) прохода происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора (детектора) счет импульсов начинается, а по сигналу второго сигнализатора (детектора) -прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.
Общий вид ТПУ представлен на рисунке 1.

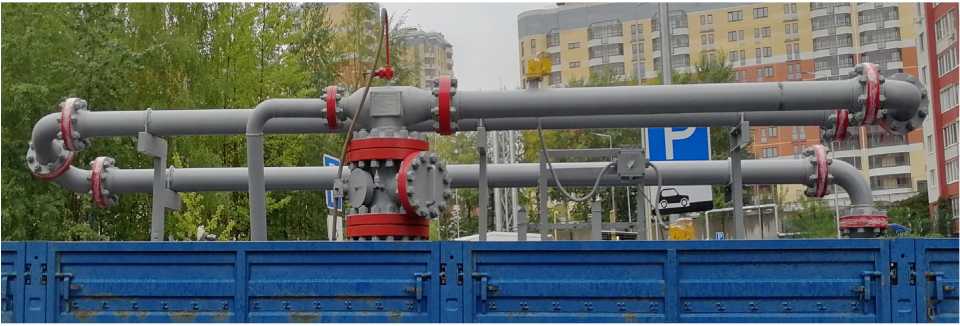

Рисунок 1 - Общий вид ТПУ
Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки сигнализаторов (детекторов).
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
2_
3

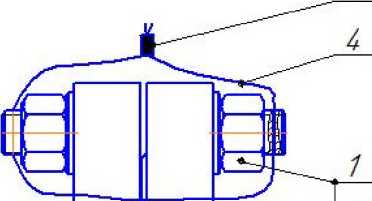

1 - гайка; 2 - шайба; 3 - шпилька; 4 - проволока; 5 - пломба.
Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка ТПУ

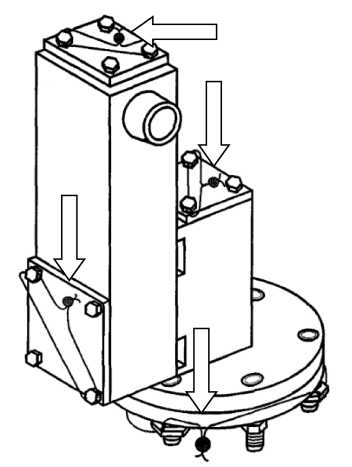

Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на сигнализаторы (детекторы) ТПУ
Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
Место нанесения знака утверждения типа
ДАВЛЕНИЕ РАБОЧЕЕ, МПа
ДИАПАЗОН РАСХОДОВ, М3/Ч \\
ВНУТРЕННИЙ ДИАМЕТР КАЛИБРОВАННОГО V УЧАСТКА ФАКТИЧЕСКИЙ, ММ
ТОЛЩИНА СТЕНКИ КАЛИБРОВАННОГО УЧАСТКА, ММ
МАТЕРИАЛ КАЛИБРОВАННОГО УЧАСТКА НОМИНАЛЬНАЯ ВМЕСТИМОСТЬ, М3
143
Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера
Лист № 4 Всего листов 6
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 282
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная трубопоршневая |
Сапфир МН-100-6,3-0,05, зав. № 43 |
1 шт. |
|
Руководство по эксплуатации |
ТПУ.00.00.000 РЭ |
1 экз. |
|
Паспорт |
ТПУ02.00.00.000 ПС |
1 экз. |
|
Комплект запасных частей, инструментов и принадлежностей |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объемного расхода жидкости, м3/ч |
от 8 до 100 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости) в потоке при температуре 20 °С и избыточном давлении 0 МПа, % |
±0,05 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объема жидкости (вместимости) в потоке при температуре 20 °С и избыточном давлении 0 МПа, м3 1) |
от 0,475 до 0,525 |
|
Измеряемая среда |
жидкость (нефть по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, жидкие углеводороды) |
|
Температура измеряемой среды, °С |
от +5 до +90 |
|
Избыточное давление измеряемой среды, МПа, не более |
6,3 |
|
Плотность измеряемой среды, кг/м3 |
от 800 до 1200 |
|
Вязкость кинематическая измеряемой среды, сСт |
от 0,55 до 150 |
|
Наличие свободного воздуха |
не допускается |
|
Габаритные размеры, мм, не более:
|
6300 2020 2000 |
|
Масса, кг, не более |
3100 |
|
Условия эксплуатации:
|
от -40 до +50 80 от 84 до 107 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
8 3000 |
|
1) определяется при поверке ТПУ | |
