Номер по Госреестру СИ: 87167-22
87167-22 Тонометры электронные
(Armed)
Назначение средства измерений:
Тонометры электронные Armed предназначены для измерений максимального (систолического) и минимального (диастолического) артериального давления осциллометрическим методом и частоты пульса.
Внешний вид.
Тонометры электронные
Рисунок № 1
Внешний вид.
Тонометры электронные
Рисунок № 2
Внешний вид.
Тонометры электронные
Рисунок № 3
Внешний вид.
Тонометры электронные
Рисунок № 4
Внешний вид.
Тонометры электронные
Рисунок № 5
Внешний вид.
Тонометры электронные
Рисунок № 6
Внешний вид.
Тонометры электронные
Рисунок № 7
Внешний вид.
Тонометры электронные
Рисунок № 8
Внешний вид.
Тонометры электронные
Рисунок № 9
Внешний вид.
Тонометры электронные
Рисунок № 10
Общие сведения
Дата публикации - 26.10.2022
Срок свидетельства - 21.10.2027
Номер записи - 189226
ID в реестре СИ - 1403466
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. Armed YE670A, исполнение YE670A, исп.YE660B, YE680B, YE670A, YE660F, YE660E, YE660B, YE630A, YE-680B, YE-670A, YE-660B, YE 670A, Y660, Armed, исп. YE660E, Armed вариант исполнения YE8600A, Armed,
Производитель
Изготовитель - Компания Jiangsu Yuyue Medical Equipment & Supply Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 714
Выдано извещений - 1
Кол-во периодических поверок - 69
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2665 от 2022.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Тонометры электронные (Armed)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Тонометры электронные (Armed)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ДИКСИОН" (РОСС RU.0001.310389) | 111 | 110 | 110 | 1 | 0 | 111 | 110 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НПЦ МТ "АРМЕД" (RA.RU.312699) | 534 | 179 | 534 | 0 | 0 | 534 | 534 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 3 | 2 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |
| АО "МЕДТЕХНИКА" (RA.RU.311218) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФКУ ЦБИТ МЧС РОССИИ (РОСС RU.0001.310355) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ООО "СПЕКТРА-МЕД" (RA.RU.313517) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ГАУ "ГОРМЕДТЕХНИКА" (0036) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 1 | 0 | 2 | 1 | 2 | 0 | 2 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 20 | 0 | 20 | 0 | 0 | 0 | 0 | ||
| ООО "МЕДПОВЕРКА" (RA.RU.312386) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Тонометры электронные (Armed)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Челябинский ЦСМ Челябинская область |
2392 | 2392 |
Программное обеспечение
Тонометры электронные Armed имеют встроенное программное обеспечение, размещенное внутри неразъемного корпуса, которое используется для проведения измерений и обработки результатов.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации типографским способом и на корпус прибора методом наклеивания.
Лист № 7 Всего листов 11
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации «Тонометр электронный Armed в вариантах исполнения», раздел 10.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г.№ 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 31515.1-2012 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования;
ГОСТ 31515.3-2012 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови;
Стандарт предприятия компании Jiangsu Yuyue Medical Equipment & Supply Co., Ltd., Китай.
ПравообладательКомпания Jiangsu Yuyue Medical Equipment & Supply Co., Ltd., Китай Адрес: Yunyang Industrial park, Danyang City, Jiangsu Province, China 212310
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)ИНН 7702038456
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел. +7 (495) 437-56-33
Е-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
Компания Jiangsu Yuyue Medical Equipment & Supply Co., Ltd., Китай Адрес: Yunyang Industrial park, Danyang City, Jiangsu Province, China 212310Изготовители Компания Jiangsu Yuyue Medical Equipment & Supply Co., Ltd., Китай Адрес: Yunyang Industrial park, Danyang City, Jiangsu Province, China 212310
Принцип действия тонометров электронных Armed основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в манжете в интервале времени от момента определения систолического давления до момента определения диастолического давления. Измерения артериального давления и частоты пульса производятся автоматически, результаты измерений отображаются на дисплее в цифровом виде.
Тонометры электронные Armed выпускаются в вариантах исполнения: YE660B, YE660E, YE660F, YE900, YE690A, YE690B, YE690D, YE670A, YE670D, YE650A, YE650D, YE666D, YE655B, YE655D, YE680A, YE680B, YE8900A, YE8600A, YE8300B, YE630AR, YE630A.
Тонометры электронные Armed состоят из электронного блока и манжеты компрессионной. Манжета компрессионная состоит из пневмокамеры и рукава с застежкой для фиксации на плече (в вариантах исполнения YE660B, YE660E, YE660F, YE900, YE690A, YE690B, YE690D, YE670A, YE670D, YE650A, YE650D, YE666D, YE655B, YE655D, YE680A, YE680B, YE630AR, YE630A) и на запястье (в вариантах исполнения YE8900A, YE8600A, YE8300B). На лицевой панели электронного блока находятся экран жидкокристаллического цифрового дисплея, кнопка включения/выключения и др. На экране дисплея предусмотрены индикация результатов измерений систолического, диастолического артериального давления и частоты пульса; служебной информации (текущее значение давления в манжете, сообщение ошибки измерения, знак уровня зарядки элементов питания и др.).
Тонометры электронные Armed имеют одинаковые метрологические характеристики, различаются внешним видом, комплектацией, габаритными размерами и массой.
Общий вид тонометров электронных Armed (электронного блока) представлен на рисунках 1-21.
Рисунок 1 - YE660B
Рисунок 4 - YE900
Рисунок 2 - YE660E
Рисунок 3 - YE660F
Рисунок 7 - YE690D
Рисунок 5 - YE690A
Рисунок 6 - YE690B
Рисунок 10 - YE650A
Рисунок 8 - YE670A
&
Рисунок 9 - YE670D
Рисунок 13 - YE655B
Рисунок 11 - YE650D
Рисунок 12 - YE666D
Рисунок 14 - YE655D
Рисунок 15 - YE680A
Рисунок 16 - YE680B
Рисунок 17 - YE8900A
Рисунок 18 - YE8600A
Рисунок 19 - YE8300B
Рисунок 20 - YE630AR
Рисунок 21 - YE630A
Для исполнений YE660B, YE660E, YE660F, YE900, YE690A, YE690B, YE690D, YE670A, YE670D, YE650A, YE650D, YE666D, YE655B, YE655D, YE680A, YE680B, YE630AR, YE630A заводской номер в виде буквенно-цифрового обозначения наносят на заднюю поверхность корпуса тонометров методом печати. Для исполнений YE8900A, YE8600A, YE8300B заводской номер в виде буквенно-цифрового обозначения наносят под крышкой батарейного отсека тонометров методом печати. Схема нанесения маркировки представлена на рисунках 22 и 23.

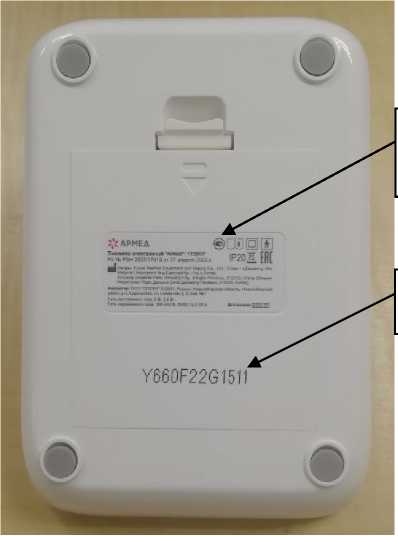

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 22 - Схема нанесения маркировки для исполнений YE660B, YE660E,
YE660F, YE900, YE690A, YE690B, YE690D, YE670A, YE670D, YE650A, YE650D, YE666D, YE655B, YE655D, YE680A, YE680B, YE630AR, YE630A
Рисунок 24 - Схема нанесения маркировки для исполнений YE8900A, YE8600A,
YE8300B
Пломбирование тонометров не предусмотрено.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Тонометр электронный Armed, вариант исполнения YE660B в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE660Е в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE660F в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE900 в составе: | ||
|
Электронный блок |
1 шт. | |
|
Манжета (размер: 5) |
1 шт. | |
|
Манжета (размер: 3) |
1 шт. | |
|
Манжета (размер: 1) (поставляется по требованию) |
1 шт. | |
|
Аккумуляторная батарея |
1 шт. | |
|
Адаптер |
1 шт. | |
|
Отвертка |
1 шт. | |
|
Руководство по эксплуатации |
1 шт. | |
|
Тонометр электронный Armed, вариант исполнения YE690А в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE690В в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип ААА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Тонометр электронный Armed, вариант исполнения YE690D в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE670А в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE670D в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE650А в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE650D в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE666D в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Тонометр электронный Armed, вариант исполнения YE655B в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE655D в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE680А в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE680В в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 2 или 4) |
- |
1 шт. |
|
Элемент питания |
тип АА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE8900А в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Элемент питания |
тип ААА |
2 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE8600А в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Элемент питания |
тип ААА |
2 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE8300B в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Элемент питания |
тип ААА |
2 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Тонометр электронный Armed, вариант исполнения YE630АR в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Тонометр электронный Armed, вариант исполнения YE630A в составе: | ||
|
Электронный блок |
- |
1 шт. |
|
Манжета (размер: 4) |
- |
1 шт. |
|
Элемент питания |
тип ААА |
4 шт. |
|
Адаптер |
- |
1 шт. |
|
Сумка-чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления воздуха в манжете, мм рт.ст. |
от 0 до 280 |
|
Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст. |
±3 |
|
Диапазон измерений частоты пульса, мин-1 |
от 40 до 200 |
|
Пределы допускаемой относительной погрешности при измерении частоты пульса, % |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса (без элементов питания), г, не более: | |
|
ТБ660В |
255 |
|
ТБ660Е, YE670A, YE650A, YE655D |
260 |
|
YE660F, YE655B, YE680B |
300 |
|
YE900 |
610 |
|
YE690A |
350 |
|
ТБ690В |
380 |
|
YE690D |
430 |
|
YE670D |
265 |
|
YE650D |
280 |
|
YE666D |
400 |
|
YE680A, YE630A |
330 |
|
Масса (без элементов питания, с манжетой), г, не более: | |
|
YE8900A, YE8600A |
90 |
|
ТБ8300В |
100 |
|
YE630AR |
235 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШ*В), мм, не более: YE660B, YE655D |
140x110x80 |
|
YE660E, YE660F |
150x110x80 |
|
YE900 |
255x145x125 |
|
YE690A |
145x110x90 |
|
YE690B |
155x120x85 |
|
YE690D |
140x80x165 |
|
YE670A |
135x105x80 |
|
YE670D, YE650A, YE650D |
140x105x80 |
|
YE666D |
165x130x90 |
|
YE655B |
140x120x90 |
|
YE680A |
150x110x90 |
|
YE680B |
160x110x80 |
|
Габаритные размеры (ДхШ*В), мм, не более: YE630AR |
145x75x30 |
|
YE630A |
120x95x150 |
|
Габаритные размеры (ДхШ*В, с манжетой), мм, не более: YE8900A |
75x110x80 |
|
YE8600A |
75x110x70 |
|
YE8300B |
90x70x90 |
|
Питание, В: от элементов питания типа АА или адаптера сетевого: YE660B, YE660E, YE660F, YE690A, YE690D, YE670A, YE670D, YE650A, YE650D, YE666D, YE655B, YE655D, YE680A, YE680B |
4x1,5 или 6 |
|
от аккумуляторной батареи или адаптера сетевого: YE900 |
3,6 или 6 |
|
YE630AR |
3,7 |
|
от элементов питания типа ААА: YE8900A, YE8600A, YE8300B |
2x1,5 |
|
от элементов питания типа ААА или адаптера сетевого: YE690B, YE630A |
4x1,5 или 6 |
|
Условия эксплуатации: температура окружающей среды, °С |
от +5 до +40 |
|
относительная влажность, % |
от 15 до 80 |
|
атмосферное давление, кПа |
от 80 до 105 |
