Номер по Госреестру СИ: 87210-22
87210-22 Ротаметры поплавковые
(МЕРА)
Назначение средства измерений:
Ротаметры поплавковые МЕРА предназначены для измерений объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей.
Внешний вид.
Ротаметры поплавковые
Рисунок № 1
Внешний вид.
Ротаметры поплавковые
Рисунок № 2
Внешний вид.
Ротаметры поплавковые
Рисунок № 3
Внешний вид.
Ротаметры поплавковые
Рисунок № 4
Внешний вид.
Ротаметры поплавковые
Рисунок № 5
Внешний вид.
Ротаметры поплавковые
Рисунок № 6
Внешний вид.
Ротаметры поплавковые
Рисунок № 7
Внешний вид.
Ротаметры поплавковые
Рисунок № 8
Внешний вид.
Ротаметры поплавковые
Рисунок № 9
Внешний вид.
Ротаметры поплавковые
Рисунок № 10
Общие сведения
Дата публикации - 25.10.2022
Срок свидетельства - 24.10.2027
Номер записи - 189218
ID в реестре СИ - 1403456
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МЕРА LZS-25EF, МЕРА, LZS-50EP, LZS-50EM, LZS-32EP, LZS-32EM, LZS-32EF, LZS-25EPC, LZS-25EF, LZS-15EF, LZS 15EPC,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2672 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1427 от 2023.07.10 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 октября 2022 г. № 2672 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Ротаметры поплавковые (МЕРА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69969-17 12.12.2027 |
Расходомеры электромагнитные, MERA SFM Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
69970-17 12.12.2027 |
Расходомеры электромагнитные, MERA EFM/EFM Ex Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
87210-22 24.10.2027 |
Ротаметры поплавковые, МЕРА Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
91249-24 06.02.2029 |
Расходомеры электромагнитные, MERA TFM Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Кто поверяет Ротаметры поплавковые (МЕРА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 7 | 5 | 2 | 0 | 7 | 5 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 5 | 5 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 19 | 19 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Ротаметры поплавковые (МЕРА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на корпус ротаметров методом тампонной печати, на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Описание» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-001-91021350-2018 Ротаметры поплавковые МЕРА. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Мера» (ООО «Мера») ИНН 3329068223
Адрес: 600031, г. Владимир, ул. Юбилейная, 15, кв. 14
Телефон: 8 (904) 599-60-03, (4922) 600-142
Web-сайт: www.rotametrs.ru
E-mail: 5996003@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Мера» (ООО «Мера»)ИНН 3329068223
Адрес: 600031, г. Владимир, ул. Юбилейная, 15, кв. 14
Место осуществления деятельности: 600035, г. Владимир, ул. Куйбышева, д. 26 Телефон: 8 (904) 599-60-03, (4922) 600-142
Web-сайт: www.rotametrs.ru
E-mail: 5996003@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: 8 (495) 544 00 00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Мера» (ООО «Мера») ИНН 3329068223Адрес: 600031, г. Владимир, ул. Юбилейная, 15, кв. 14
Телефон: 8 (904) 599-60-03, (4922) 600-142
Web-сайт: www.rotametrs.ru
E-mail: 5996003@mail.ru
Конструкция ротаметров поплавковых МЕРА состоит из конической трубки, имеющей переменную площадь сечения по высоте, поплавка специальной формы. В конструкцию ротаметров поплавковых МЕРА может входить центральная направляющая в виде металлического стержня и концевые выключатели, при этом поплавки комплектуются неодимовыми магнитами. Шкала наносится непосредственно на коническую трубку.
Принцип действия ротаметров поплавковых МЕРА основан на воздействии на поплавок потока измеряемой среды, который вызывает его вертикальное перемещение, при этом положению поплавка соответствует определенное значение расхода. При перемещении поплавка площадь проходного сечения между наибольшим диаметром поплавка и внутренним диаметром конической трубки изменяется таким образом, что перепад давления по обе стороны поплавка остается постоянным.
По мере достижения поплавком уровня верхнего или нижнего концевого выключателя от него подается соответствующий установленному расходу жидкости сигнал на открытие или закрытие контактов.
К данному типу ротаметров относятся ротаметры поплавковые МЕРА следующих модификаций МЕРА LSZ-15EP, МЕРА LSZ-15EF, МЕРА LSZ-15EPP, МЕРА LSZ-25EP, МЕРА LSZ-25EF, МЕРА LSZ-25EРP, МЕРА LSZ-32EР, МЕРА LSZ-32EМ, МЕРА LSZ-32EF, МЕРА LSZ-32EРP, МЕРА LSZ-50EР, МЕРА LSZ-50EM, МЕРА LSZ-50ES, МЕРА LSZ-^ЕРС, МЕРА LSZ-15EFC, МЕРА LSZ-25EРС, МЕРА LSZ-25EFC.
Модификации отличаются диаметрами условного прохода (в обозначении модификации обозначены цифрами 15, 25, 32 и 50), диапазонами измерений объемного расхода и типами присоединений:
ЕР - клеевое подсоединение;
EF - резьбовое подсоединение (внутренняя резьба);
ЕРР - под приварку PPR трубы;
ЕМ - резьбовое подсоединение (наружная резьба);
ES - фланцевое подсоединение;
ЕРС - клеевое подсоединение;
EFC - резьбовое подсоединение (внутренняя резьба).
Нанесение знака поверки на ротаметры поплавковые МЕРА не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается на корпусе ротаметра в виде цифрового или буквенно-цифрового обозначения методом печати.
Общий вид средства измерений с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунке 1.
МЕРА
МЕРА
МЕРА
МЕРА
LSZ-15EF-40-400
LSZ-15EP-25-250
LSZ-15EPP-25-250 LSZ-15EFC-40-400
МЕРА
ей w ей
К
со
S д о
ей
Р
CD
о
д
Q Д О
ей'
К S н
S
МЕРА
с концевыми
LSZ-15EFC-40-400 LSZ-15EPC-10-100
LSZ-15EPC 10-100 LSZ -25EF 200-2500
с концевыми выключателями
МЕРА
МЕРА
МЕРА
LSZ -25EP 200-2500 LSZ-25EPP 200-
LSZ-25EFC 100-
LSZ-25EFC 100-
1000 с концевыми
МЕРА
LSZ-25EPC 100
1000 с концевыми
ей
ей
Д
со
S
Д
О о (D д ей д
о н о о S
2500
ей'
К
S н
S д о
МЕРА
выключателями
LSZ-32EF 0,3-3 с концевыми
1000
МЕРА
LSZ-25EPC 100
1000
LSZ-32EF 0,3-3
Г
c/t
N
jo

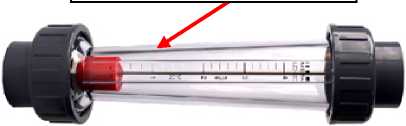

Место нанесения знака утверждения типа, заводского номера
to to
Место нанесения знака утверждения типа, заводского номера
выключателями выключателями
Г
сл
Место нанесения знака утверждения типа, заводского номера
МЕРА МЕРА МЕРА МЕРА
LSZ-32EM 0,3-3 LSZ-32EM 0.4-4 LSZ-32EP 0.4-4 LSZ-32EP 0.4-4 с концевыми с концевыми
Место нанесения знака утверждения типа, заводского номера
Место нанесения знака утверждения типа, заводского номера
Место нанесения знака утверждения типа, заводского номера
Место нанесения знака утверждения типа, заводского номера
Лист № 4
Всего листов 8
МЕРА
LSZ-50EP 1-10
МЕРА
LSZ-50EP 1-10
|
1!( |
■ |
|
? 1 ’ 1 | |
|
11 |
с концевыми выключателями
с концевыми выключателями
Рисунок 1 - Общий вид средства измерений, место нанесения заводского номера, знака утверждения типа средства измерений
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Ротаметр поплавковый МЕРА |
МЕРА LSZ-15EP или МЕРА LSZ-15EF или МЕРА LSZ-^ЕРР или МЕРА LSZ-25EР или МЕРА LSZ-25EF или МЕРА LSZ-25EРP или МЕРА LSZ-32EР или МЕРА LSZ-32EМ или МЕРА LSZ-32EF или МЕРА LSZ-32EРP или МЕРА LSZ-50EР или МЕРА LSZ-50EM или МЕРА LSZ-50ES или МЕРА LSZ-^ЕРС или МЕРА LSZ-15EFC или МЕРА LSZ-25EРС или МЕРА LSZ-25EFC |
1 шт. |
|
Паспорт |
— |
1 экз. |
Таблица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода (вода при температуре 20 °C), м3/ч: |
от 0,005 до 0,05 от 0,01 до 0,1 от 0,016 до 0,16 от 0,025 до 0,25 от 0,040 до 0,4 от 0,060 до 0,6 |
|
- модификации МЕРА LZS-15EP, МЕРА LZS-15EPC, МЕРА LZS-15EF, МЕРА LZS-15EFC, МЕРА LZS-^ЕРР | |
|
- модификации МЕРА LZS-25EP, МЕРА LZS-25EPC, МЕРА LZS-25EF, МЕРА LZS-25EFC, МЕРА LZS-25EРP |
от 0,10 до 1 от 0,14 до 1,4 от 0,16 до 1,6 от 0,3 до 2,3 от 0,2 до 2,5 |
|
- модификации МЕРА LZS-32EР, МЕРА LZS-32EМ, МЕРА LZS-32EF, МЕРА LZS-32EРP |
от 0,3 до 3 от 0,4 до 4 от 0,6 до 6 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- модификации МЕРА LZS-50EР, МЕРА LZS-50EM, МЕРА LZS-50ES |
от 0,4 до 4 от 0,6 до 6 от 1 до 10 от 1,3 до 13 от 1,6 до 16 |
|
Пределы допускаемой приведенной погрешности измерений объемного расхода к максимальному значению диапазона измерений, % |
±4 |
|
Вариация показаний, % |
4 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
жидкость |
|
Максимальная вязкость измеряемой среды, мПа^с |
5 |
|
Температура измеряемой среды, °С |
от 0 до +60 |
|
Давление измеряемой среды, МПа, не более |
0,6 |
|
Рабочие условия применения:
|
от -5 до +40 98 |
|
Средний срок службы, лет |
6 |
