Номер по Госреестру СИ: 87188-22
87188-22 Комплексы измерительные с видеофиксацией
("КРИС-2")
Назначение средства измерений:
Комплексы измерительные с видеофиксацией «КРИС-2» (далее - комплексы) предназначены для автоматических измерений скорости движения транспортных средств (ТС), значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU); измерений текущих навигационных параметров и определения на их основе координат комплексов в плане, измерения расстояний до ТС с одновременной фотофиксацией и сохранением полученной информации.
Внешний вид.
Комплексы измерительные с видеофиксацией
Рисунок № 1
Внешний вид.
Комплексы измерительные с видеофиксацией
Рисунок № 2
Внешний вид.
Комплексы измерительные с видеофиксацией
Рисунок № 3
Общие сведения
Дата публикации - 24.10.2022
Срок свидетельства - 24.10.2027
Номер записи - 189198
ID в реестре СИ - 1403421
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, "КРИС-2",
Производитель
Изготовитель - Общество с ограниченной ответственностью "Симикон" (ООО "Симикон")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 40
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы измерительные с видеофиксацией ("КРИС-2")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Симикон" (ООО "Симикон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80531-20 31.12.2025 |
Измерители текущих значений времени и локальных координат с видеофиксацией , КОРДОН-В Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
81023-21 05.03.2026 |
Комплексы измерительные с видеофиксацией, "Кордон-Кросс", "Кордон-Кросс"В Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
81094-20 31.12.2025 |
Видеорегистраторы интеллектуальные, "ГРОМ-1" Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
87188-22 24.10.2027 |
Комплексы измерительные с видеофиксацией, "КРИС-2" Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
87396-22 22.11.2027 |
Измерители текущих значений времени с видеофиксацией, "Паркон-А" Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
90233-23 23.10.2028 |
Комплексы измерительные с видеофиксацией, "Кордон.Про"МД Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
91907-24 18.04.2029 |
Имитаторы скорости движения, "ИС-24/3"М Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Кто поверяет Комплексы измерительные с видеофиксацией ("КРИС-2")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 7 | 7 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 33 | 25 | 33 | 0 | 0 | 33 | 33 | 0 |
Стоимость поверки Комплексы измерительные с видеофиксацией ("КРИС-2")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В комплексах используется встроенное программное обеспечение (далее — ПО). ПО предназначено для управления процессом измерений, обработки, хранения и передачи полученной информации.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
|
Таблица 1 — Идентификационные данные метрологически значимой части ПО | |
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
SimFwKris |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
64e844acb260462c4b581242fc7da4e5b90b08da |
|
Алгоритм вычисления идентификатора ПО |
SHA1 |
Знак утверждения типа
Знак утверждения типананосится на шильдик, закрепленный на боковой поверхности ОБ и на титульный лист руководства по эксплуатации типографским способом.
Лист № 5
Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Общая информация о Комплексе» документа ГДЯК 464965.050 РЭ «Комплексы измерительные с видеофиксацией» КРИС-2». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.66-044-31002820-2022. «Комплексы измерительные с видеофиксацией «КРИС-2». Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Симикон» (ООО «Симикон»)
ИНН 7804040165
Адрес: 195009, город Санкт-Петербург, улица Арсенальная, дом 66, корп. 3, стр. 1, пом. 824.
Изготовитель
Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)ИНН 7804040165
Адрес: 195009, город Санкт-Петербург, улица Арсенальная, дом 66, корпус 3, стр. 1, пом. 824
Телефон (факс): +7(812) 670-09-09, +7(812) 324-61-51
Web-сайт: www.simicon.ru
E-mail: ruinfo@simicon.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Принцип действия комплекса «КРИС-2» при измерении скорости ТС основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера) с одновременным определением расстояния от ТС до точки размещения комплекса.
Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Конструктивно комплекс состоит из основного блока (ОБ) и блока питания. ОБ содержит радиолокационный модуль, видеомодуль, процессорный модуль, навигационный спутниковый приемник, устройство хранения информации, модуль вывода и модуль подсветки.
Радиолокационный модуль предназначен для измерения скорости и определения положения ТС относительно комплекса; видеомодуль предназначен для получения видеоизображения ТС с достаточным для распознавания ГРЗ разрешением; процессорный модуль предназначен для обработки получаемой информации и распознавания ГРЗ; навигационный спутниковый приемник предназначен для привязки внутреннего времени комплекса к шкале UTC(SU) и определения координат комплексов в плане; устройство хранения информации предназначено для долговременного хранения видеоизображения ТС и прилагаемой служебной информации в памяти комплекса, модуль вывода предназначен для передачи данных по кабельным и/или беспроводным каналам связи на внешние устройства; модуль подсветки предназначен для обеспечения возможности получения видеоинформации в темное время суток.
Для питания от сети переменного тока в состав комплекса может входить преобразователь сетевого напряжения EPFK или источник бесперебойного питания БПФ. Допускается питание от аккумулятора.
Комплексы работают в полностью автоматическом режиме без участия человека. Функционально комплексы предназначены для распознавания государственных регистрационных знаков (ГРЗ) ТС с целью выявления нарушений правил дорожного движения, определенных в разделе 7.5 ТУ 26.51.66-044-31002820-2022, в том числе:
Превышение установленной скорости движения; Выезд на полосу, предназначенную для встречного движения, либо на трамвайные пути встречного направления; Движение во встречном направлении по дороге с односторонним движением; Движение по полосе для общественного транспорта; Пересечение сплошной линии разметки при перестроении; Нарушение запрета движения грузовых ТС; Проезд знака СТОП без остановки; несоблюдение требований «Остановка запрещена» или «Стоянка запрещена»; Нарушение правил применения ремней безопасности.
Алгоритм фиксации нарушений основан на перечисленных выше принципах и выполняется комплексом за счет автоматической привязки результатов измерения скорости и месторасположения ТС на дорожном полотне к видеоизображению ТС и его распознанному номерному знаку.
Комплексы могут использоваться как в стационарном (на дорожных конструкциях), так и передвижном (на штативах, треногах) вариантах размещения.

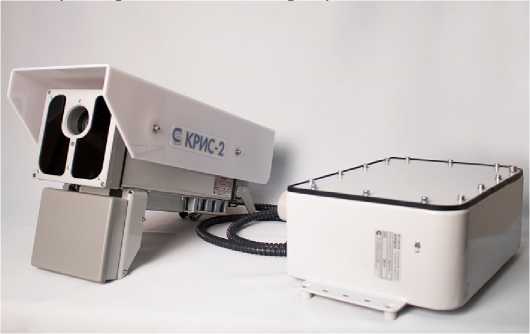

Общий вид комплексов представлен на рисунке 1.
Заводской номер наносится методом металлографии на шильдик, закрепленный на боковой поверхности ОБ, и типографским способом в формуляр. Формат нанесения заводского номера буквенно-числовой. Корпуса блоков защищены от проникновения мастичными пломбами на винтах конструкции.
Место нанесения знака утверждения типа, заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 2.
а) с блоком питания БПФ
б) с блоком питания EPFK Рисунок 1 - Общий вид комплексов «КРИС-2»
KF0002
118.147
а) Место нанесения знака утверждения типа б) Место пломбировки от несанкционированного и заводского номера доступа.
Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и место пломбировки от несанкционированного доступа
Знак поверки на корпус измерителей не наносится.
Таблица 4 —
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительный с видеофиксацией в составе:
|
«КРИС-2» EPFK или БПФ |
1 шт. |
|
Руководство по эксплуатации |
ГДЯК 464965.050 РЭ |
1 экз. |
|
Руководство по установке и настройке |
ГДЯК 464965.051 РЭ или ГДЯК 464965.052 РЭ |
1 экз. |
|
Формуляр |
ГДЯК 464965.050 ФО |
1 экз. |
|
Методика поверки |
1 экз. | |
|
где * - поставляется по отдельной заявке |
Таблица 2 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч |
от 2 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч |
±1 |
|
Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с |
±0,5 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной координированной шкалой времени UTC(SU), мкс |
±5 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний от радарного модуля комплекса до ТС в диапазоне от 10 до 80 м, м |
±1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений угла между осью радарного модуля комплекса и направлением на ТС в диапазоне от -15° до +15°, ° |
±2 |
|
Допускаемые доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат комплексов в плане, м |
±5 |
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая частота излучения радарного модуля комплекса, ГГц |
от 24,05 до 24,25 |
|
Напряжение питания от источника переменного тока частотой 50 Гц, В |
от 90 до 300 |
|
Напряжение питания от источника постоянного тока, В |
от 10 до 15 |
|
Размеры зоны контроля: | |
|
- по углу от оси комплекса, о |
от -15 до +15 |
|
- по расстоянию от места установки комплекса, м |
от 10 до 80 |
|
Габаритные размеры (длина х ширина х высота), не более, мм: основной блок | |
|
длина |
460 |
|
ширина |
180 |
|
высота |
280 |
|
блок питания EPFK | |
|
длина |
300 |
|
ширина |
100 |
|
высота |
90 |
|
блок питания БПФ | |
|
длина |
350 |
|
ширина |
230 |
|
высота |
140 |
|
Масса, кг, не более: | |
|
- основной блок |
6,0 |
|
- блок питания EPFK |
2,2 |
|
- блок питания БПФ |
4,3 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +60 |
|
- относительная влажность при 25 °С, %, не более |
98 |
